VECTOR CONTROLS SRC-Q1T1 Bedienungsanleitung Seite 4

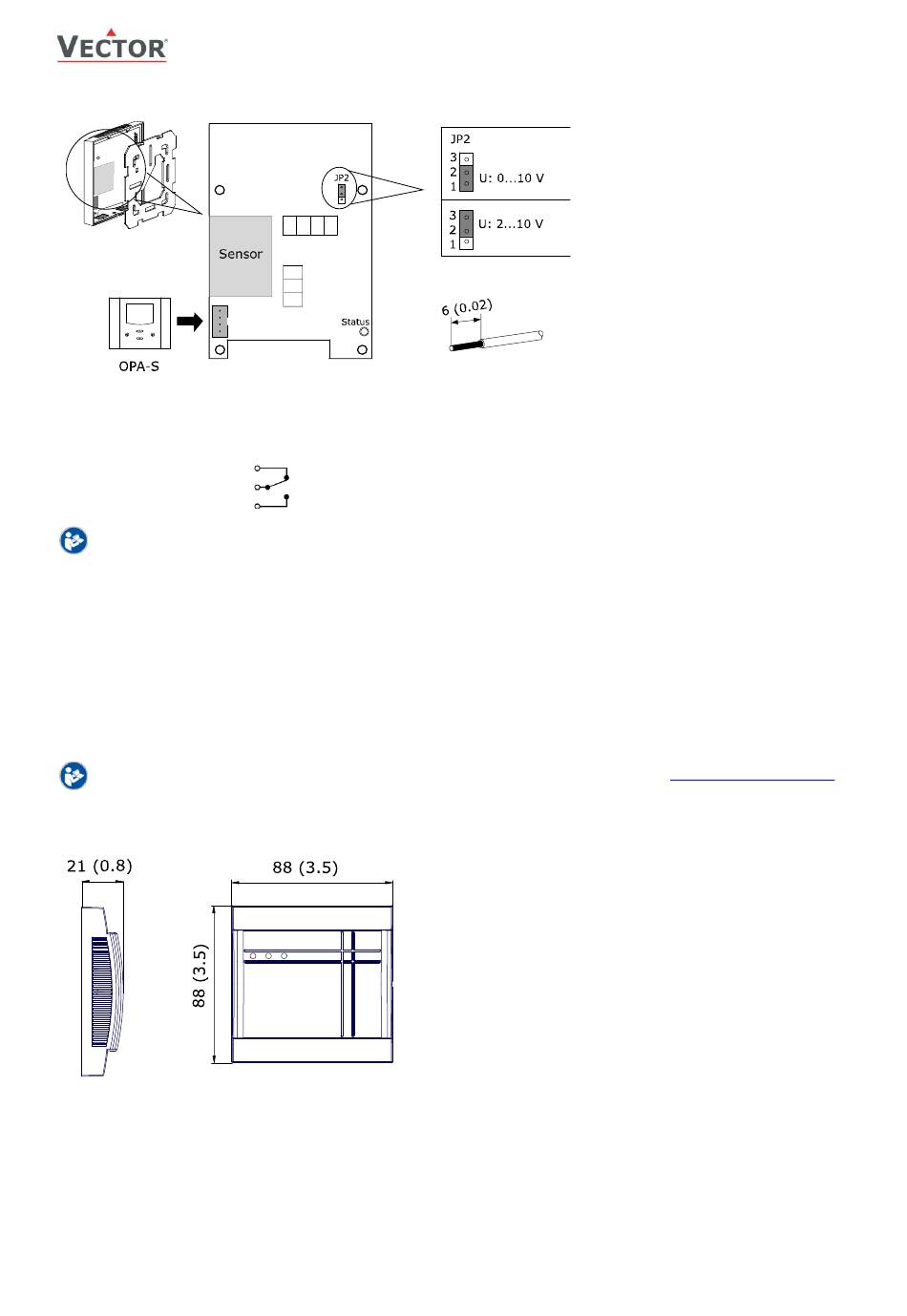

Anschlussschema
1
2
3
4
NC
C
NO
Die Einstellung der Steckbrücken JP2 wird im Abschnitt "Konfiguration der Ausgangssignale und Steckbrücke"
Seite 5 erklärt.
Montageort
• An einer ebenen, gut zugänglichen Innenwand
• Die folgenden Montageorte sollten vermieden werden:
Vor direkter Sonnenbestrahlung schützen
o
Nicht in der Nähe von Wärmequellen, z. B. Heizkörpern oder anderen wärmeerzeugenden Geräten installieren
o
Bereiche mit schlechter Luftzirkulation und Nischen, z. B. hinter Türen oder Regalen
o
Unzureichend gedämmten Aussenwänden
o
Im direkten Einflussbereich von Lüftungsöffnungen und Ventilatoren
o
Montagehinweis
Weitere Angaben finden Sie in der SRC-Q1T1 Installationsanleitung Nr. 70-000809 (www.vectorcontrols.com).
Abmessungen mm (inch)
Doc: 70-01-0794A, V2.7, 20210602
Änderungen vorbehalten
VOC +T
1 2 3 4
NC
C
NO
V+ 24 VAC 50-60 Hz, +24 VDC ± 10%
GND 0 VAC, 0 VDC
AO1 VOC , 0(2)...10 VDC
AO2 Temperatur, 0(2)...10 VDC
VOC, 48 VAC, 30 VDC, 1 A max
Off = Niedriger VOC-Belastung (grüne LED)
On = Hoher VOC-Belastung (rote LED)
© Vector Controls GmbH, Schweiz
www.vectorcontrols.com
R
EMPERATUR AUMFÜHLER UND
SRC-Q1T1
Ü
BERWACHUNGSGERÄT
Seite 4-8
