VECTOR CONTROLS SRC-Q1T1 Bedienungsanleitung

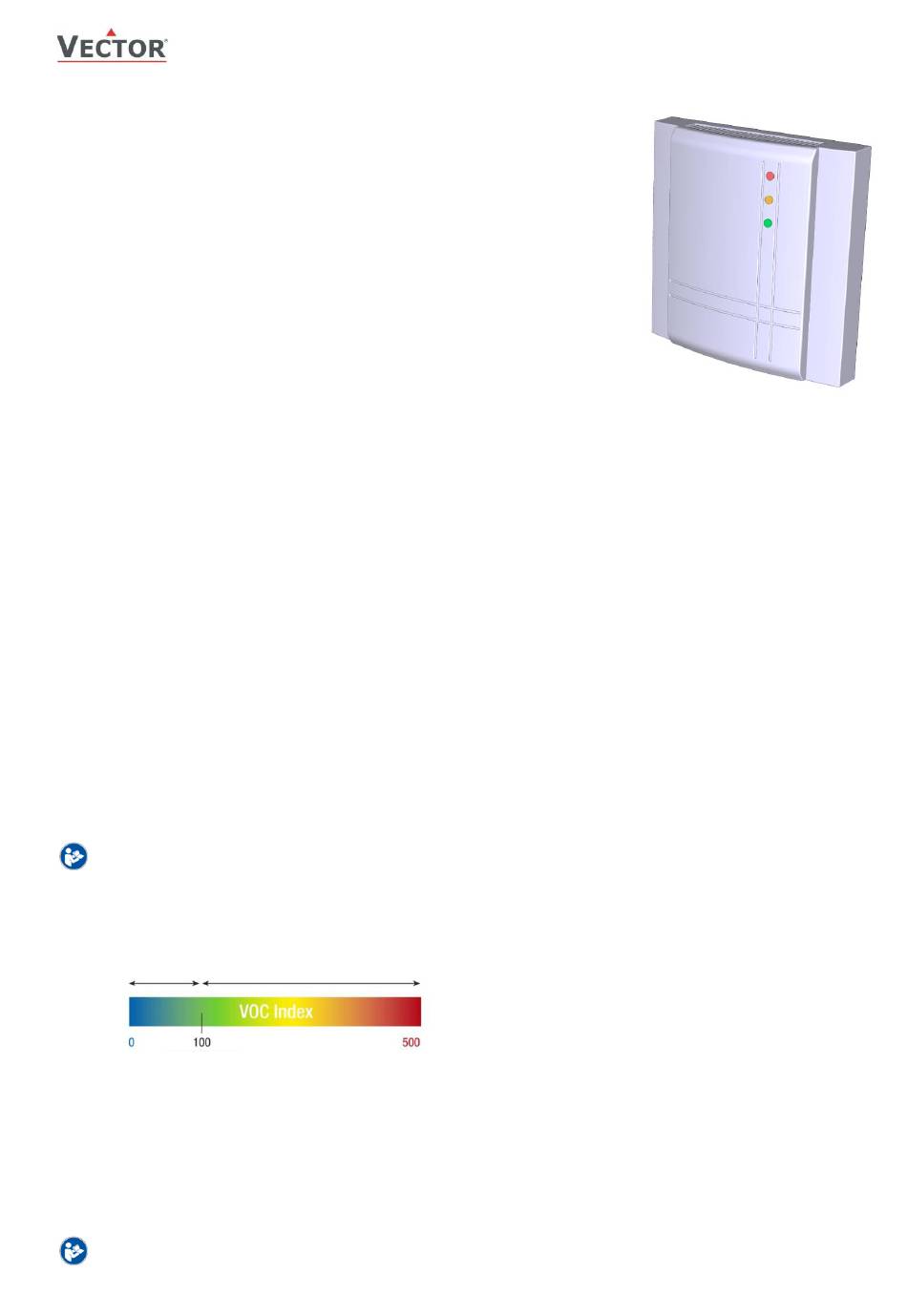

SRC-Q1T1 – Luftqualität- + Temperatur-Raumfühler
und Überwachungsgerät
Der SRC-Q1T1 ist ein Luftqualität- (VOC = flüchtige organische Verbindungen)
und Temperaturfühler als auch ein Raumluftqualitäts-Überwachungsgerät für
Innenräume. Drei LEDs in den Farben grün, orange und rot zeigen die
Luftqualität der Raumluft an. Dies signalisieren dem Benutzer, wann er lüften
sollte. Das Gerät verfügt über zwei analoge und einen Relais Ausgang. Die
eingebaute Luftqualität-Hintergrundkalibrierung des SRC-Q1T1 garantiert eine
genaue Raumluftüberwachung.
Merkmale
• Messung der Luftqualität (VOC) und Temperatur in Innenräumen
• Anzeige der Luftqualität (VOC) mit drei separaten Farb-LEDs
• Minimal- und Maximalwertspeicher (Luftqualität und Temperatur)
• Zwei analoge Ausgangssignale für VOC- und Temperaturwerte
• 0...10 V oder 2...10 V Ausgangssignal wählbar mit Steckbrücken
• Relaisausgang für die Signalisation der Raumluftqualität (VOC)
• Grenzwert der VOC-Anzeige programmierbar
• Automatische VOC-Hintergrundkalibrierung
• Ausgangssignalbereich programmierbar
• Kann als einfacher P-Regler verwendet werden
• Mittelwertsignal einstellbar
• Optionales externes Anzeige- und Bediengerät (OPA-S)
• Status-LED
Anwendungen
• Messung der Luftqualität und Temperatur in Innenräumen (Zuhause, Büro, Schule, Restaurant, ...)
• Überwachung von minimalen und maximalen VOC- und Temperatur-Grenzwerten für kritische Umgebungen
• Direkte Steuerung des Frischluftventilators
VOC-Fühler
Zuverlässige Bewertung der Raumluftqualität: Das verwendete Sensorelement ist ein Gassensorbauteil auf MOS-Basis
(Metalloxid-Halbleiter). Es ist speziell für eine breite Erfassung von reduzierenden Gasen wie VOCs (flüchtige organische
Verbindungen) ausgelegt, die mit schlechter Luftqualität in Verbindung gebracht werden (Zigarettenrauch, Lösung- und
Putzmittel, Emissionen usw.). Für zuverlässige VOC-Werte muss der Sensor mindestens 24 Stunden laufen. Er hat die
folgenden Eigenschaften:
• Erfassungsbereich: 0 - 500 VOC-Indexpunkte
• Hohe Empfindlichkeit und schnelles Ansprechverhalten
• Modul mit automatischer Basislinienkorrektur
Der Mikroprozessor wertet die Luftqualität einmal pro Sekunde aus, berechnet den Mittelwert über eine voreingestellte
Anzahl von Messungen und erzeugt ein Ausgangssignal. Der analoge Ausgangssignalbereich kann durch Steckbrücken und
bei Bedarf durch ein Programmiermodul angepasst werden. Die Standardsignalbereiche sind 0...10 VDC und 2...10 VDC.
Andere Bereiche können mit Hilfe des externen Anzeige- und Programmiermoduls (OPA-S) definiert werden.
Wie das OPA-S verwendet wird, ist im Abschnitt "Einstellen der Parameter" Seite 5 beschrieben.
VOC-Index Punkte
Der Wert 100 bezieht sich auf die typische Innenraum-Gaszusammensetzung der letzten 24 h. Während Werte zwischen
100 und 500 eine Verschlechterung anzeigen, zeigen Werte zwischen 0 und 100 eine Verbesserung der Luftqualität.
Bessere
Luftqualität
Typische Luftqualität
Temperaturfühler
Die Temperatur wird mit einem Präzisionssensor gemessen. Der Mikroprozessor wertet einmal pro Sekunde den
Temperatur-Wert aus, berechnet den Mittelwert über eine voreingestellte Anzahl von Messungen und erzeugt ein
Ausgangssignal das auf einem unteren und einem oberen Signalbereichswert basiert. Der Standardbereich ist -40...60°C
(-40...140°F) über 10 Messungen. Andere Messbereiche oder Messintervalle können mit Hilfe des externen Anzeige- und
Bediengerätes (OPA-S) eingestellt werden.
Der Ausgangssignalbereich und -typ kann durch Steckbrücken und bei Bedarf mit einem Bediengerät angepasst werden.
Die Standardsignalbereiche sind 0...10 VDC und 2...10 VDC. Andere Bereiche können mit Hilfe des externen Anzeige- und
Bediengerätes (OPA-S) eingestellt werden.
Wie das OPA-S verwendet wird, ist im Abschnitt "Einstellen der Parameter" Seite 5 beschrieben.
Doc: 70-01-0794A, V2.7, 20210602
Änderungen vorbehalten
VOC +T
EMPERATUR
Schlechtere
Luftqualität
© Vector Controls GmbH, Schweiz
www.vectorcontrols.com
R Ü
AUMFÜHLER UND BERWACHUNGSGERÄT
SRC-Q1T1
Seite 1-8
