- Seite 22 Bedienungsanleitung Hunter Orion 4G Wildkamera...
- Seite 23 QR-Code scannen und APP für die Fernbedienungsfunktionen des 4G-Modells herunterladen.
-
Seite 24: Inhalt Der Box

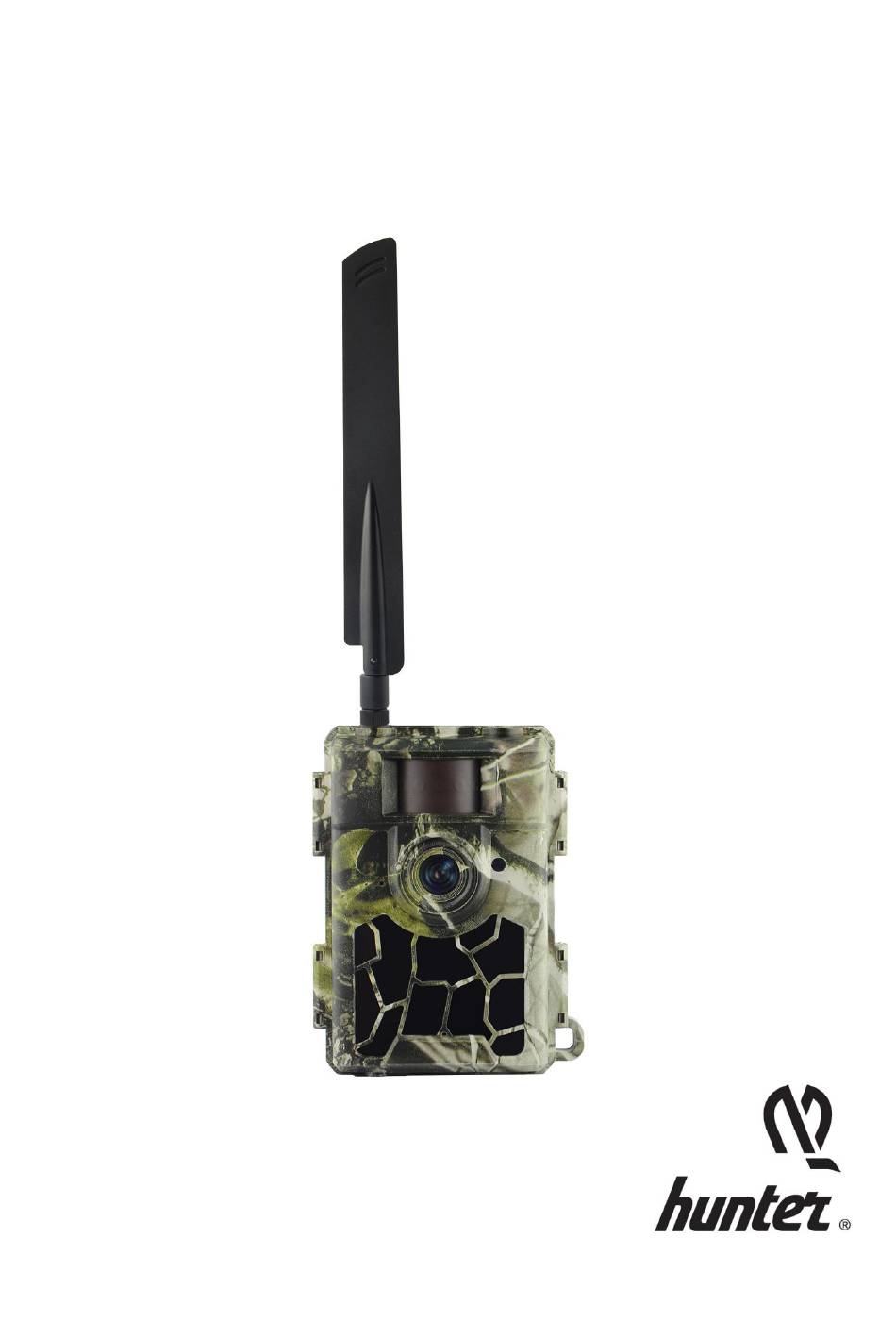

Inhalt der Box ● Hunter Orion, 4G Wildkamera ● 4G Antenne ● Befestigungsgurt ● USB-Kabel ● Bedienungsanleitung (verschiedene Sprachen) Wenden Sie sich an Ihren lokalen Händler, wenn etwas fehlt. Batterien, SIM- und SD-Karte sind separat erhältlich! Schnellstart! 1. Einsetzen der Batterien Öffnen Sie die Kamera und legen Sie die Batterien entsprechend der im... -
Seite 25: Montieren Der Antenne
3. Montieren der Antenne Schrauben Sie die Antenne in den Anschluss an der Oberseite der Kamera, indem Sie sie im Uhrzeigersinn drehen, bis sie richtig befestigt ist. 4. Kameraeinstellungen konfigurieren Schieben Sie den Ein-/Ausschalter auf SETUP, der Bildschirm leuchtet auf. Drücken Sie die MENU-Taste. Sie gelangen in das Menü, um Einstellungen anzuzeigen und zu ändern. -
Seite 26: Gesamtansicht Und Kameradetails
6. Funktionstest Testen der Kamerabedienung: 1. Schieben Sie den Ein-/Ausschalter auf SETUP und warten Sie, bis die Kamera mit dem Bediener verbunden ist (4G-Signalstärkeanzeige wird auf dem Bildschirm angezeigt). 2. Drücken Sie einmal auf die OK-Taste. Die Kamera nimmt ein Foto auf, speichert es auf der SD-Karte und überträgt das Foto an Ihre Telefone/ E-Mails. - Seite 27 Ansicht von unten Steckplatz SIM-Karte USB-Anschluss Batteriefach Steckplatz SD-Karte DC-Buchse Innenseite Farbdisplay Navigationstasten / OK-Taste MENU-Taste Ein-/Ausschalter Batteriefach (ON/OFF/SETUP)
- Seite 28 Für ein besseres Nutzererlebnis haben unsere Ingenieure die Kamera so konstruiert, dass sie auch mit einem gängigen Solarmodul mit Lithium- Batterie (12V/2A) betrieben werden kann. Es wird Hunter-Solarmodul (Artikel NB: TL20100) empfohlen. Hinweis! Die im Batteriefach verwendeten Akkus können mit dem Solarmodul nicht geladen werden.
-
Seite 29: Wahl Der Sd-Karte
(12V/2A DC). Nehmen Sie die Batterien heraus, wenn Sie ein Netzteil verwenden. Auch für Security- und Überwachungszwecke wird eine externe Stromversorgung empfohlen. Es wird das Hunter-Netzadapter (Artikel NB: TL20130) oder das Hunter- Netzkabel (Artikel NB: TL20110, TL20120) empfohlen. Die Spezifikation der DC-Buchse ist 4,0*1,7mm / Wahl der SD-Karte Eine SD-Karte ist für den Betrieb der Kamera zwingend erforderlich. -
Seite 30: Usb-Anschluss
3. Achten Sie beim Einlegen der Batterien auf die richtige Polarität. 4. Verwenden Sie nur einen für diese Kamera geeigneten Originaladapter (12V/2A). Hunter-Netzadapter (Artikel NB: TL20130). 5. Im Testmodus schaltet sich die Kamera automatisch nach 3 Minuten ab, wenn zwischenzeitlich keine Taste betätigt wird. -
Seite 31: Besondere Merkmale
Besondere Merkmale 1. 0.4 Sekunden Auslösezeit. 2. 58° FOV Linse, und 52° PIR-Winkel. 3. 24MP/ 1080P@30FPS Video. 4. Hohe, programmierbare Auflösung: 8/12/24 Megapixel. 5. 60 unsichtbare IR-LEDs bieten eine Nachtsichtreichweite von 20 m. 6. Kristallklare Foto- und Videoqualität bei Tag und Nacht. 7. -
Seite 32: Löschen Von Dateien/Formatieren Von Sd-Karten
Bedienungsliste Foto-/Videowiedergabe 1. Schieben Sie den „Ein-/Ausschalter“ in die Position SETUP, um in den Testmodus zu gelangen. 2. Mit der Pfeiltaste „▲“ den Wiedergabemodus aufrufen. 3. Drücken Sie „◄“ oder „►“ zum Durchblättern, „OK“ drücken zur Wiedergabe von Videos. 4. Erneut „▲“ drücken, um das Menü zu verlassen. Löschen von Dateien/Formatieren von SD-Karten 1. - Seite 33 Einstellungsmenü Schieben Sie den „Ein-/Ausschalter“" auf die Position SETUP und drücken Sie einmal auf „MENU“, um das Menü für die Kameraeinstellungen aufzurufen. Navigieren Sie durch die Einstellungsoberfläche, indem Sie „◄“, „▲“, „►“ oder „▼“ drücken. Drücken Sie „OK“ für die Auswahl oder „MENU“, um zur vorherigen Seite zu gelangen.
- Seite 34 Einstellungen Programmierbare Optionen PIR-Schalter EIN - Kamera kann pro Bewegung Fotos/Videos aufnehmen, auch wenn Zeitraffer eingeschaltet ist. AUS – Kamera kann pro Bewegung keine Fotos/Videos aufnehmen. Empfindlichkeit Hoch/Mittel/Niedrig Höhere Empfindlichkeit: Reagiert empfindlicher auf geringste Bewegungen, größerer Erfassungsabstand, Sensor erkennt besser den Unterschied zwischen Körpertemperatur und Umgebungstemperatur, einfachere Auslösung der Kamera.
- Seite 35 Einstellungen Programmierbare Optionen Laendereinstellung Automatisch/ Manuell Automatisch – Die Kamera beginnt automatisch mit MMS & 4G-Setup, wenn die SIM-Card eingelegt wird. Manuell – Wenn auf dem Bildschirm „SIM Auto match failed, enter setup manually“ erscheint, wechseln Sie bitte von „Laendereinstellung“ in den manuellen Modus und nehmen unter „Sonst.Einstell“...
- Seite 36 Bei den meisten Mailboxen ist das Port 25, tragen Sie bitte hier den entsprechenden Port Ihrer Mailbox ein. 3. Tragen Sie Ihr Mailbox-Benutzername & Passwort ein. Hinweis! ● SMTP sendet Fotos nur an voreingestellte E-Mail-Adressen. Wenn die unter SMTP gemachten Angaben nicht korrekt sind, kann die E-Mail-Adresse keine Fotos empfangen.
- Seite 37 ● Mit 4G-Verbindung können alle fünf Bilder (640*480 oder 1920*1440) gesendet werden. ● Mit 4G-Verbindung können nur zwei Bilder in Originalgröße (8/12/24MP) gesendet werden. ● Fotos können via MMS nur an voreingestellte Telefonnummern gesendet werden. ● Fotos werden via MMS nur dann an voreingestellte E-Mail-Adressen gesendet, wenn SMTP ausgeschaltet ist.
- Seite 38 4. Tragen Sie bei „SIM PIN“ den PIN-Code ein. Die Kamera schaltet sich ab. Die SIM-Card wird bei der Signalsuche automatisch aktiviert, wenn Sie die Kamera nach Eingabe des PIN-Codes neu starten. Hinweis! ● Bei falschem PIN-Code wird „PIN Eingabe“ erneut eingeblendet. ●...
- Seite 39 Trouble Shooting Gegenstand des Interesses nicht auf den Fotos 1. Einstellungen "Sensor Level" (PIR-Empfindlichkeit) überprüfen. Bei hohen Außentemperaturen Sensorempfindlichkeit auf "High" stellen. Bei niedrigen Außentemperaturen auf "Low". 2. Stellen Sie die Kamera so auf, dass keine Hitzequellen im Sichtfeld der Kamera sind. 3.
-
Seite 40: Die Reichweite Des Ir-Blitzes Entspricht Nicht Den Erwartungen
Die Reichweite des IR-Blitzes entspricht nicht den Erwartungen 1. Batterien könnten leer sein. Bitte überprüfen, ob der Ladungszustand der Batterien ausreichend ist. 2. "Max. Range" bietet eine bessere Blitzreichweite. Die angegebene Blitzreichweite basiert auf den "Max. Range"-Einstellungen. Stellen Sie deshalb den Nachtmodus auf Max. Range ein für eine bessere Blitzreichweite bei Nacht. -
Seite 41: Technische Daten
Technische Daten Bildsensor 5 Megapixel Color-CMOS Effektive Bildpunkte 2560*1920 Tag-/Nachtmodus IR Reichweite 20 m IR-Einstellungen All (Hoch) / Part (Niedrig), 60 LEDs SD-Karte (4 GB – 32 GB) Speicher Bedientasten Linse F=3.0; FOV=58°; Auto IR-Cut-Remove (bei Nacht) PIR-Winkel 52° 2.4” TFT, RGB, 262k Display PIR Entfernung 20 m... -
Seite 42: Garantieinformationen
Wenn Kassenbon oder Fehlerbeschreibung fehlt, ist das Produkt von der Garantie ausgeschlossen. Konformitätserklärung Hiermit erklärt „Hunter Sales i Stockholm AB“, dass der Funkanlagentyp „4G Trail Camera: Hunter Orion“ Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.hunterworld.se Hunter Sales i Stockholm AB Götlundagatan 3...
