Installazione – Installation - Installation
Sprossenfenster

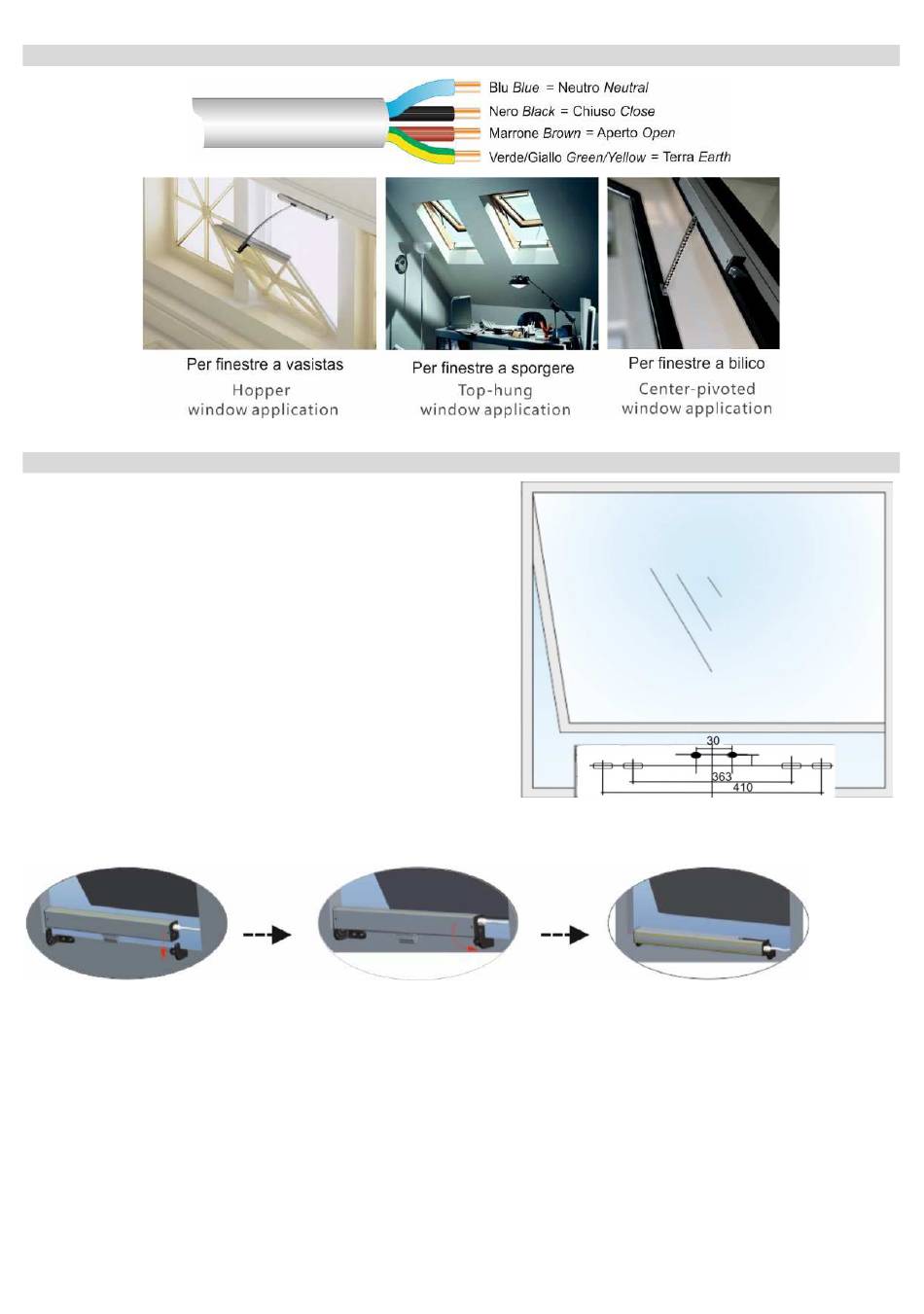

Procedura di installazione – Installation step - Installationsverfahren
Fase 1. Installazione della staffa
Misurare la larghezza del telaio della finestra e installare
l'aprifinestra al centro del telaio. Fissare una staffa in base
alle dimensioni, come indicato.
Step 1. Bracket Installation
Measure the width of the window frame and install the
window opener in the middle of the window frame. Fix one
bracket according to the size as shown.
1. Schritt Installation der Halterung
Die Breite des Fensterrahmens messen und den
Fensteröffner in der Mitte des Rahmens befestigen.
Befestigen eine Halterung entsprechend den
Abmessungen, wie angegeben.
Fase 2. Installazione del motore - Step 2. Motor installation - 2. Schritt Installation des Motors
1. Inserire il motore nella
staffa.
1. Put the motor into the
bracket
1. Den Motor in der Halterung
einsetzen.
DS43509-003
All manuals and user guides at all-guides.com
2. Posizionare la catena del motore
in modo che sia rivolta verso la
finestra.
2. Make motor's chain face the
window
2. Die Kette des Motors so
positionieren, dass sie zum Fenster
gewandt ist.
Klappfenster
3.Fissare la seconda staffa.
L'installazione del motore è
stata completata.
3. Fix the second bracket.
Motor installation finish.
3. Befestigen die andere
Halterung. Die Installation
des Motors ist beendet.
5
/ Blau – Neutral
/ Black - Geschlossen
/ Braun - Offen
/ Gün/Gelb - Masse
Drehfenster
