TREND IQ422 Installation-Montageanleitungen

Wichtig: Diese Anweisungen aufbewahren
Diese Anleitung sollte nur von ausgebildetem
Service-Personal verwendet werden.
des Gerätes in einer nicht vom Hersteller angegebenen Weise kann der
durch das Gerät gebotene Schutz beeinträchtigt werden.
INHALT
1 Verpackungsinhalt ..................................................................... 1
2 Lagerung ................................................................................... 1
3 Installation ................................................................................. 1
1 VERPACKUNGSINHALT
3 INSTALLATION

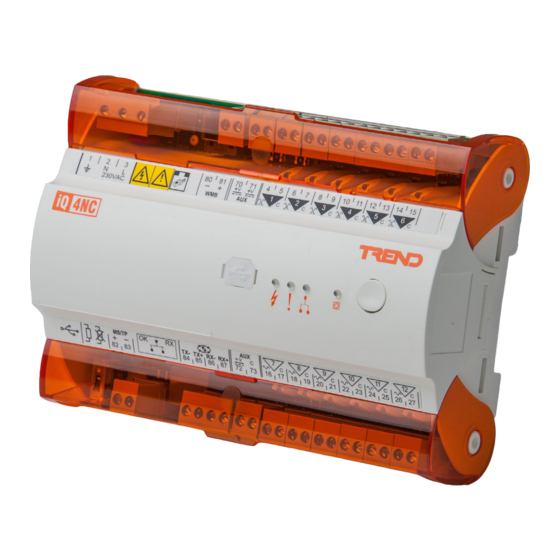

Verwendete Aufkleber auf IQ422, IQ4NC/00, IQ4NC/12
Vorsicht, Dokumentation beachten
!
Vorsicht, Stromschlaggefahr
230 V AC Spannungsversorgungsanschluss
1 2 3
N L
(nur ../230)
230VAC
24 V AC Spannungsversorgungsanschluss
1 2 3
0V 24V
../24VAC)
RS-232 lokaler Supervisor-Port
Hinweis: Dieser Port versorgt ein angeschlossenes RD-
oder SDU-Produkt mit Spannung, das innerhalb der
durch die EN60950-1 vorgeschriebenen Grenzwerte
liegt (Tabelle 2B).
Wallbus-Anschluss
80 81
(nicht IQ4NC/00/.. oder IQ422/00/XNC/..)
Hilfsspannungsversorgungs-Ausgangsanschlüsse
AUX
70 71
+V
+V +V C
(nicht IQ4NC/00/.. oder IQ422/00/XNC/..)
72 73
AUX
Universaleingangsanschluss
n n
1
(nicht IQ4NC/00/.. oder IQ422/00/XNC/..)
USB (für zukünftige Nutzung)
Abschlusswiderstand für MS/TP (wird
nur für IQ4NC verwendet)
oder RS-485 (wird nur für die
IQ422/../XNC/.. verwendet)
MS/TP-Anschluss (nur IQ4NC)
MS/TP
82 83
RS-485 Anschluss
RS-485
(nur auf IQ422/../XNC/.. und /INT verwendet)
82 83
Ethernet-Anschluss/-Anzeigen
IQ422, IQ4NC/00, IQ4NC/12 Installationsanleitung - Montage TG201264GER Version 12, 4. Februar 2020. Gilt für v4.30.
IQ422, IQ4NC/00, IQ4NC/12
Bei Verwendung
IQ422, IQ4NC/00, IQ4NC/12
Installationsanleitung -
Montage (TG201264)
(nur
Installationsanleitung - Montage
DDC-Stationen
GB DE DK ES
PL
IT NL NO
https://partners.trendcontrols.com
4 Entfernen von der DIN-Hutschiene ........................................ 11
5 Wartung ................................................................................... 11
7 Endbenutzer-Lizenzvereinbarung .......................................... 12
6 Entsorgung .............................................................................. 12
2 LAGERUNG
-25 °C +60 °C
(-13 °F)
(+140 °F)
H O
Hinweis: Für Temperaturen unter 0 °C muss besonders sorgfältig darauf
geachtet werden, dass es nicht zu Kondensation am oder im Gerät kommt.
Gemäß Empfehlungen sollte die Installation mit den lokalen
Sicherheitsrichtlinien übereinstimmen (z. B. HSE Memorandum
of Guidance on Electricity at Work Regulations 1989, USA
National Electric Code).
Alle angeschlossenen Geräte müssen durch verstärkte Isolierung
vom Netz getrennt werden.
WARNUNG
Beim Entfernen der Abdeckung werden
gefährliche Spannungen zugänglich.
WARNUNG:
Schließen Sie zur Verringerung der Stromschlag-
oder Brandgefahr keinesfalls den Ausgang anderer Schaltungen
der Klasse 2 an.
Trend LAN-Anschluss
(nur IQ4NC und ../LAN-Varianten)
84 85 86 87
Analogausgangsanschluss
C
(nicht IQ4NC/00/.. oder IQ422/00/XNC/..)
USB lokaler Engineering-Port
Spannungsanzeige
Watchdog-Anzeige
LAN OK-Anzeige
Servicetaste und -anzeige
FI FR
SE
RU
0 90 % rel. F.
