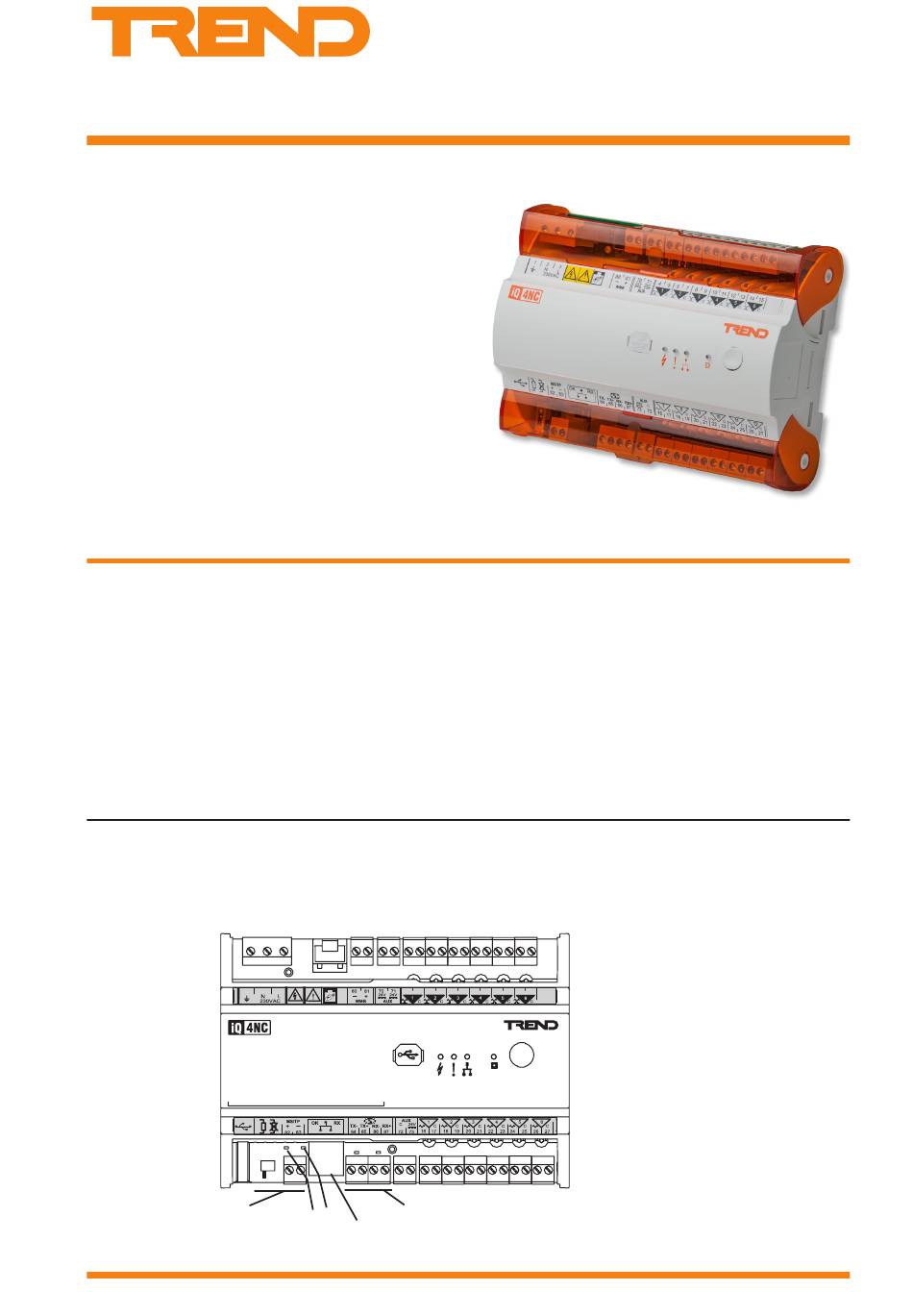

IQ4NC Kommunikationsadapter
Beschreibung
Der IQ4NC ermöglicht den Zusammenschluss von Trend
Netzwerken, die auf unterschiedlichen Medien basieren
(Ethernet, Trend Current Loop oder MS/TP). Er stellt 4 virtuelle
CNCs zur Verfügung, die von einer Leitstation oder einem
Softwaretool verwendet werden, um über das Ethernet Netzwerk
eine Verbindung zum Trend System herzustellen.
Der IQ4NC/00 besitzt keine physikalischen Ein-/Ausgänge, der
IQ4NC/12 besitzt hingegen 12 physikalische Ein- Ausgänge.
Beachten Sie bitte, dass der IQ4NC auf der Hardware der
IQ422 basiert. Die Firmware der IQ422 wird im Datenblatt
(TA201260GER) der IQ422 beschrieben.
Physikalisch
Dieser Abschnitt beschreibt die relevanten Funktionen des NC Kommunikationsadapters. Abmessungen und weitere Details
entnehmen Sie bitte dem IQ422 Datenblatt (TA201260GER).
IQ4NC/12
MS/TP
IQ4NC Kommunikationsadapter Datenblatt TA201285GER Version 1, 01.11.2013
Kommunikationsadapter
Trend Current Loop
TX RX
Ethernet
Funktionen
▪ Trend Schnittstellenadapter mit MS/TP Anschluß (IQecos).
▪ BACnet über MS/TP
▪ Erweitert das Trend Netzwerk von Ethernet auf Trend Current
Loop
▪ BACnet über IP
▪ Konfiguration über IQ Web-Seiten
▪ INC Alarmweiterleitung (z.B. können IQeco Alarme an eine
IP-Adresse weitergeleitet werden)
Obere Beschriftung
Untere Beschriftung
Datenblatt
IQ4NC
