Loewe Xelos A 42 HD+ 100 Serviceanleitung Seite 25

Steckerbelegung / Pin description Signalboard
W2052
1 GND
2 GND
3 -5V
4 5V
5 7V
6 5V
7 GND
8 3,3V
W2060
1 LVDS P2_TX3+
2 LVDS P2_TX3-
3 GND
4 LVDS P2_TXCLK+
5 LVDS P2_TXCLK-
6 GND
7 LVDS P2_TX2+
8 LVDS P2_TX2-
9 GND
10 LVDS P2_TX1+
11 LVDS P2_TX1-
12 GND
13 LVDS P2_TX0+
14 LVDS P2_TX0-
15 GND
16 GND
17 GND
18 GND
19 GND
20 GND
21 12V
22 12V
23 12V
24 12V
25 12V

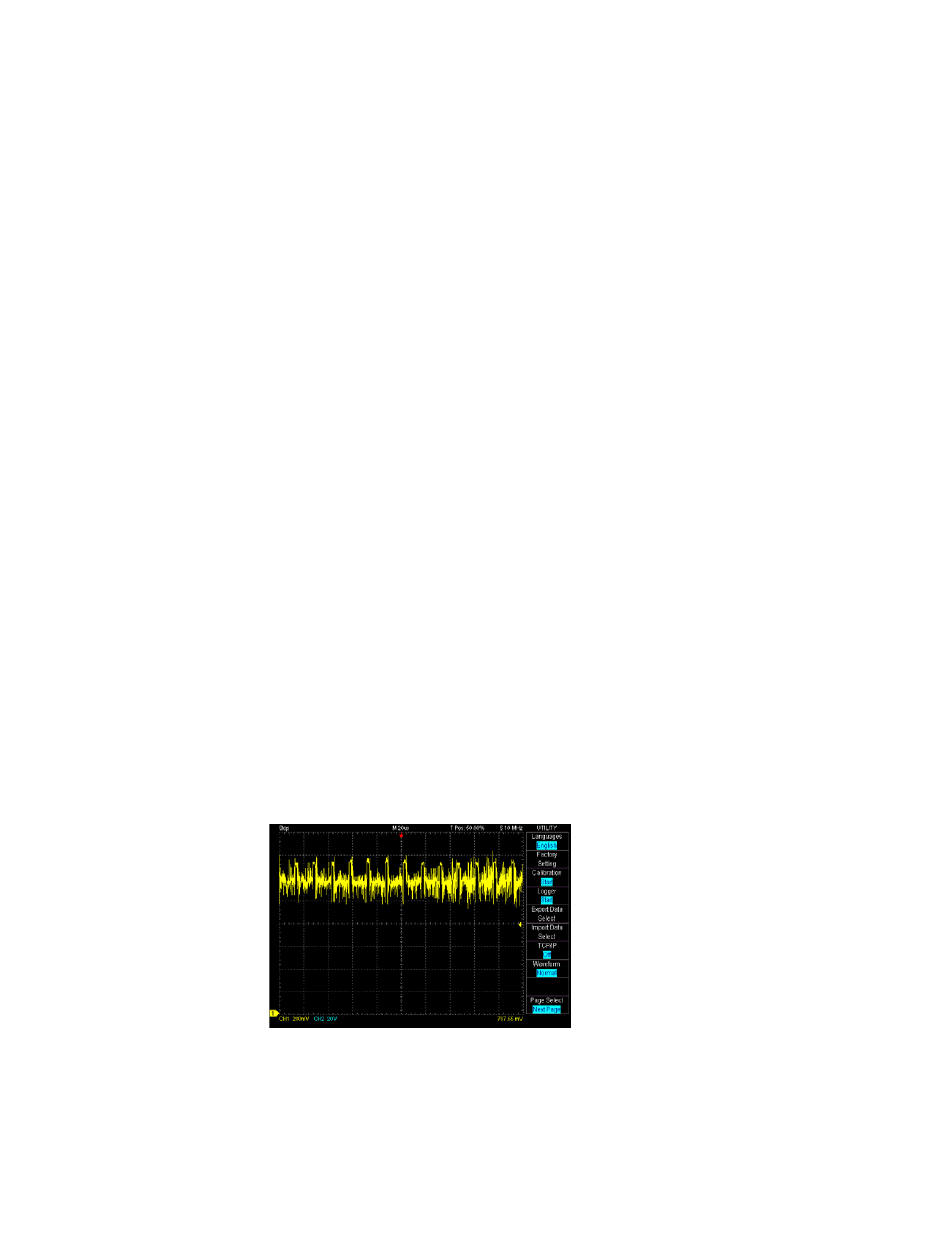

Beispiel für LVDS-Signal
Example for LVDS signal
W2400
USB
All manuals and user guides at all-guides.com
25
9 12V
10 3,3V
11 24V
12 5V (U5SB)
13 33V
14 Basicboard -
ein / on 0V, aus / off 5V
15 GND
16 GND
26 n.c.
27 n.c.
28 n.c.
29 n.c.
30 n.c.
31 n.c.
32 n.c.
33 n.c.
34 n.c.
35 n.c.
36 n.c.
37 GND
38 LVDS P1_TX3+
39 LVDS P1_TX3-
40 GND
41 LVDS P1_TXCLK+
42 LVDS P1_TXCLK-
43 GND
44 LVDS P1_TX2+
45 LVDS P1_TX2-
46 GND
47 LVDS P1_TX1+
48 LVDS P1_TX1-
49 GND
50 LVDS P1_TX0+
51 LVDS P1_TX0-
