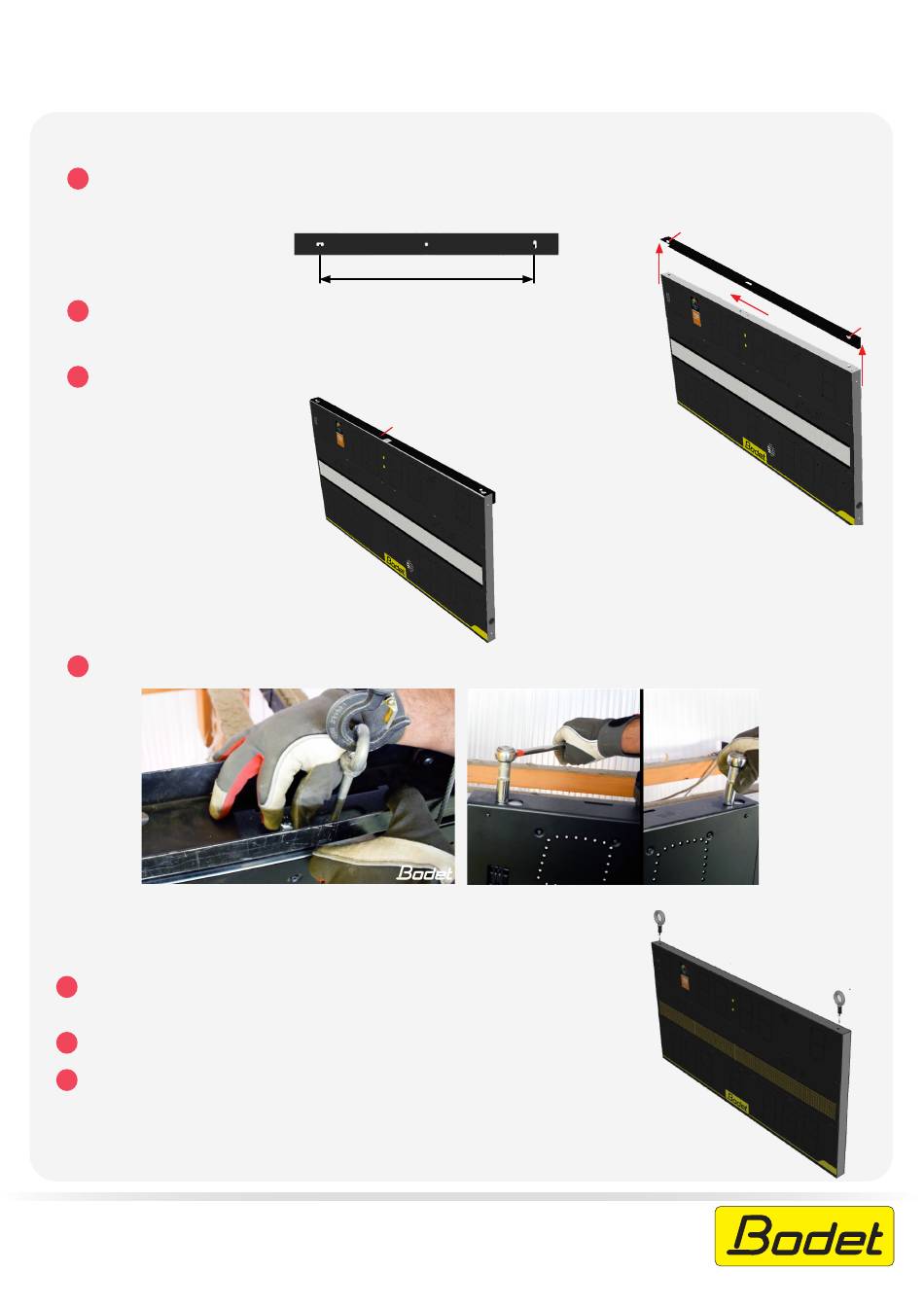

FIXATION SUR EQUERRE MURALE
1
En utilisant le moyen de levage défini et installé par le client (ex. : nacelle, chèvre), fixer l'équerre au mur à l'aide
des trous (Ø11mm) :
2
Fixer le 8015 sur l'équerre murale en le glissant dans les gouttes d'eau :
3
Verrouiller le tableau sur l'équerre murale en serrant la vis (C).
4
Verrouiller le tableau sur l'équerre murale en serrant les vis :
FIXATION SUSPENDUE
La fixation suspendue impose un moyen de levage défini et installé par le client.
1
Au sol, fixer les anneaux de levage (réf.: 916 426) sur le haut du tableau.
Entraxes des anneaux de levage : 759 mm.
2
Fixer les deux maillons rapides sur les anneaux de levage.
3
Actionner les treuils afin de monter le tableau à la hauteur désirée.
Note: il est possible de lever le tableau par un point d'accroche central. Fixer un
anneau de levage puis un maillon rapide. Actionner le treuil afin de lever le tableau.
BODET Time&Sport
1 rue du Général de Gaulle - 49340 TREMENTINES (France)
Tél. support France: 02 41 29 06 00
Tel. support Export: +33 241 71 72 33
8015 -
Guide d'installation rapide
759
C
B
1
2
Ref.: 608620A 06/21
