BRANCHEMENTS ELECTRIQUES
Effectuer les branchements électriques avant l'installation
mécanique du 8015.
1

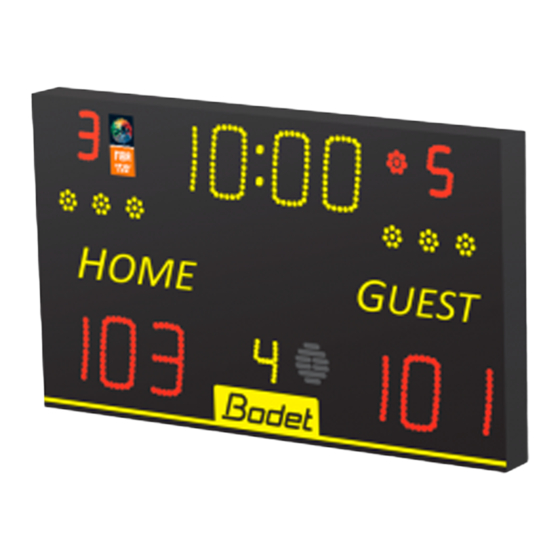

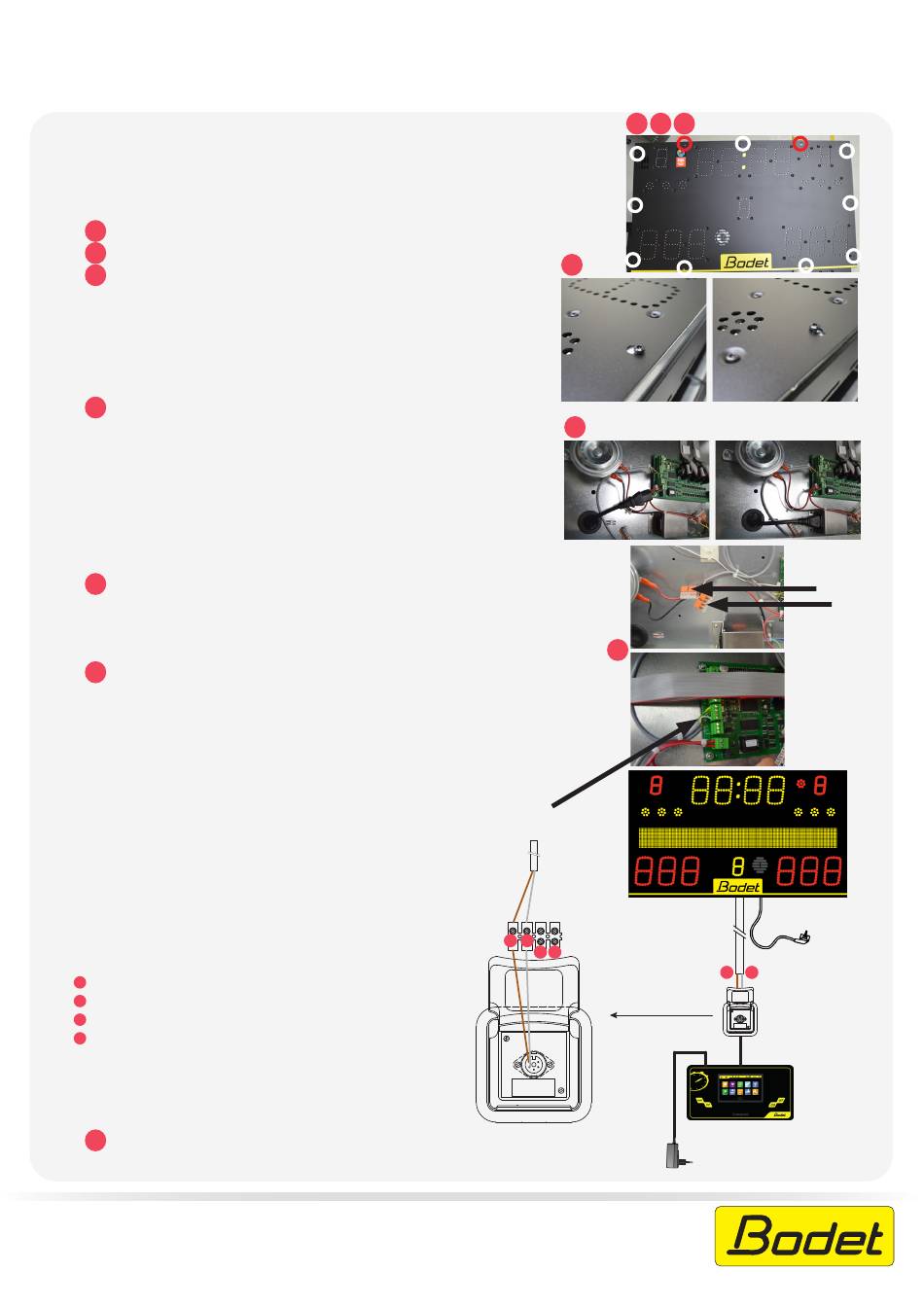

Déballer le tableau de scores 8015 de son carton.
2
Poser le 8015 au sol sur sa face arrière.
3
Dévisser les 11 vis de la façade avant. Retirer 9 vis (entourées
en blanc) et dévisser de seulement quelques filets les deux
vis du haut entourrées en rouge afin de les laisser en place :
4
Coulisser la façade vers le haut de quelques millimètres puis
tirer la façade vers vous pour l'enlever (cette action permet
de dégager les deux vis des gouttes d'eau). Attention : les
nappes des modules LED restent branchés, ne pas excercer
une traction trop importante sous peine d'arrachement.
Note : laisser en place les deux vis au niveau des gouttes d'eau
permet un remontage plus simple.
5
Passer le cordon d'alimentation dans un des deux presses-
étoupes prévus à cet effet et brancher le cordon sur le bloc
d'alimentation.
6
Si utilisation avec un pupitre Scorepad en radio HF :
- La configuration est réalisée dans notre usine. Aucune action
de votre part n'est nécessaire.
Si utilisation avec un pupitre Scorepad en filaire :
- Brancher les deux fils (marron et blanc) sur les connecteurs,
pour la communication du pupitre provenant de la prise murale de
type DIN (respecter les codes couleurs pour les branchements).
- Débrancher les fils (jaune et vert) du connecteur MODEM HF.
Marron.
1
Blanc.
2
Inutilisé.
3
Inutilisé.
4
7
Repositionner la façade avant en vous aidant des gouttes
d'eau puis remettre et serrer les 11 vis.
BODET Time&Sport
1 rue du Général de Gaulle - 49340 TREMENTINES (France)
Tél. support France: 02 41 29 06 00
Tel. support Export: +33 241 71 72 33
8015 -
Guide d'installation rapide
1 2 3
4
5
6
1
2
3
4
Marron
Blanc
1
2
Prise murale de
type DIN
Ref.: 608620A 06/21
