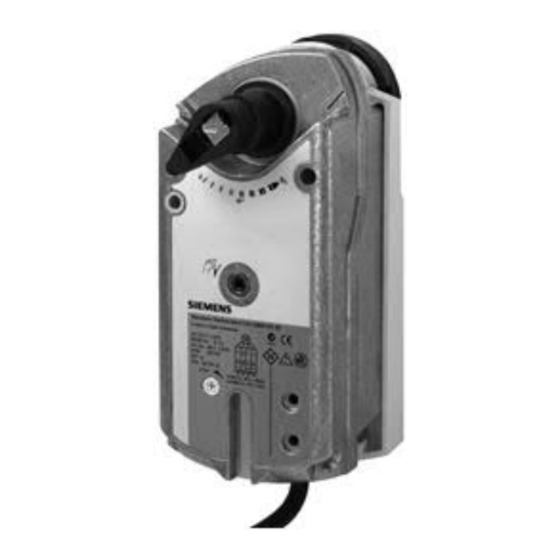

Drehantriebe für Kugelhähne
GMA..9E..
CM2N4658de
2021-06-01
Elektromotorische Drehantriebe mit Federrücklauf für Notstellfunktion, für 2-
Punkt-, 3-Punkt- und stetig wirkende Steuerung. Einsatz in Heizungs-, Lüftungs-
und Klimaanlagen.
Für 2-Weg- und 3-Weg-Regelkugelhähne mit Innengewinde (VAI61.. und VBI61..)
oder Aussengewinde (VAG61.. und VBG61..), DN15 bis DN50.
Für Absperrkugelhähne 2-Weg und Umschaltkugelhähne 3-Weg mit Innengewin-
de (VAI60.. und VBI60..) oder Aussengewinde (VAG60.. und VBG60..), DN15 bis
DN50.
Nenndrehmoment 7 Nm
GMA1..1.9E: Betriebsspannung AC 24 V ~ / DC 24...48 V ⎓
GMA321.9E: Betriebsspannung AC 230 V ~
Stellsignal DC 0/2...10 V ⎓
GMA161.9E/MO: RS-485 für Modbus RTU Kommunikation
Vorverdrahtet mit 0,9 m langem Anschlusskabel
Smart Infrastructure

Werbung

loading

  Verwandte Anleitungen für Siemens GMA Serie

  Inhaltszusammenfassung für Siemens GMA Serie

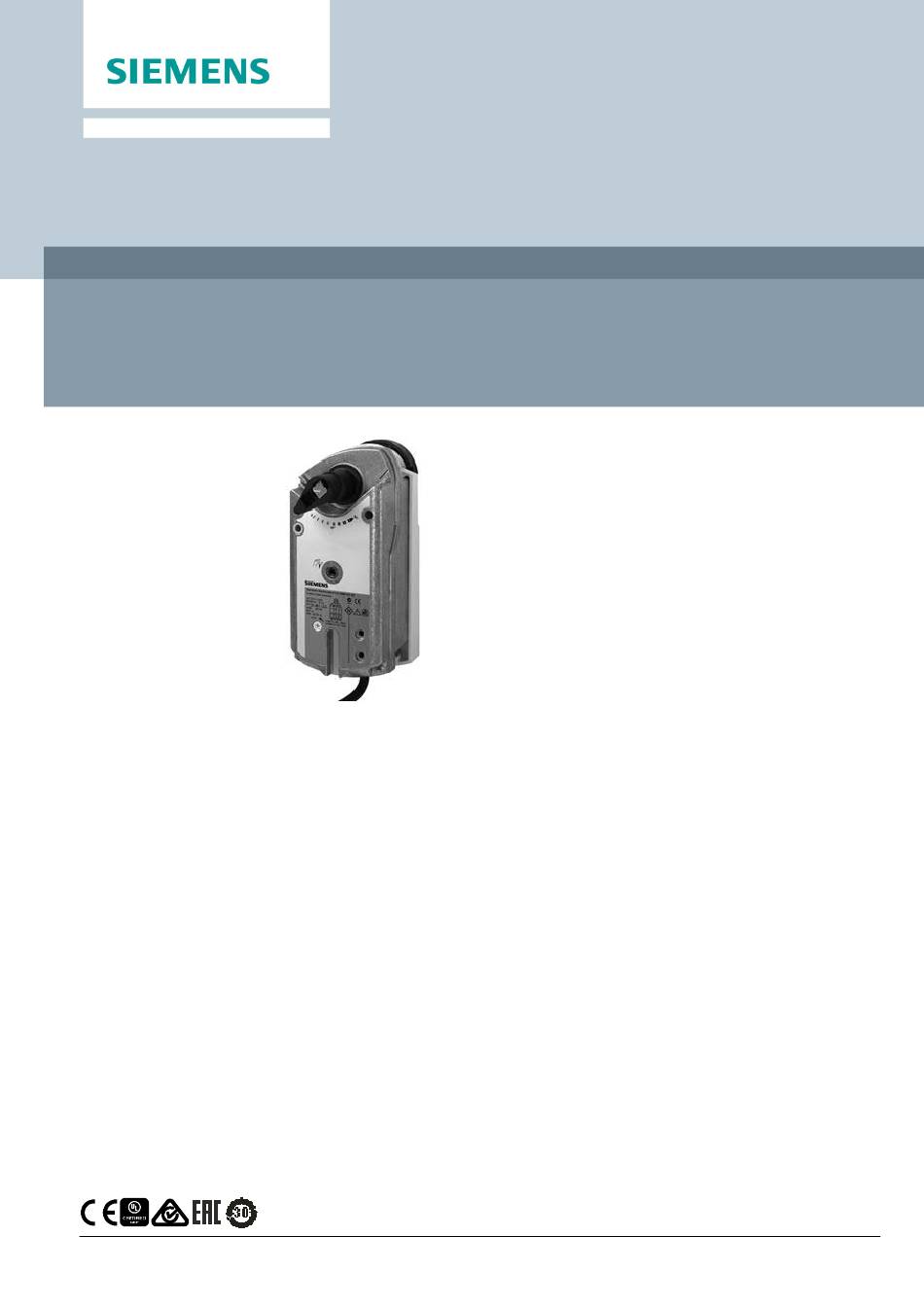

  • Seite 1 ACVATIX™ Drehantriebe für Kugelhähne GMA..9E.. Elektromotorische Drehantriebe mit Federrücklauf für Notstellfunktion, für 2- Punkt-, 3-Punkt- und stetig wirkende Steuerung. Einsatz in Heizungs-, Lüftungs- und Klimaanlagen. ● Für 2-Weg- und 3-Weg-Regelkugelhähne mit Innengewinde (VAI61.. und VBI61..) oder Aussengewinde (VAG61.. und VBG61..), DN15 bis DN50. ●...
  • Seite 2 Ventilstellung getrennt Istwert 0...100 % für Ventilstellung Zwangssteuerung Offen / Zu / Min / Max / Stopp Sollwertüberwachung und Backup-Modus Bei Kombination von GMA..1E und ASK77.2: zwingend Montageanleitung M4696 (74 319 0648 0) lesen! Siemens CM2N4658de Smart Infrastructure 2021-06-01...
  • Seite 3: Gma121.9E

    Temperaturadapter ALJ100 führt auf Grund der fehlenden Erdung zu lebensgefährli- chen Stromschlägen. ● Drehantriebe GMA32..E niemals mit dem Temperaturadapter ALJ100 kombinieren. ● Drehantriebe mit Betriebsspannung AC 230 V ~ niemals mit dem Temperaturadapter ALJ100 kombinieren. Artikelnummer Beschreibung ALJ100 S55846-Z115 Temperaturadapter für Kugelhähne Siemens CM2N4658de Smart Infrastructure 2021-06-01...
  • Seite 4 Gerätekombinationen Die Drehantriebe eignen sich für den Betrieb folgender Kugelhähne von Siemens: VA..61.. 2-Weg-Regelkugelhähne Regelkugelhähne mit: GMA..9E.. Innengewinde Aussengewinde G..B Δp Δp ‒ ‒ VAG61.15.. G 1 B 1...6,3 VAI61.15.. Rp ½“ ‒ ‒ 0,25...10 1400 VAI61.20.. Rp ¾” VAG61.20..
  • Seite 5 G 1 ½ B ‒ VBI60.25-16T Rp 1” ‒ ‒ VBI60.32-25T Rp 1¼” VBG60.32-25T G 2 B VBI60.40-49T Rp 1½” VBG60.40-49T G 2 ¼ B VBI60.50-73T Rp 2” VBG60.50-73T G 2 ¾ B Datenblatt N4213 Datenblatt N4214 Siemens CM2N4658de Smart Infrastructure 2021-06-01...
  • Seite 6: Gma161.9E/Mo

    M4213 Montageanleitung VAG60.. / VBG60.. M4214 Verwandte Dokumente wie Umweltdeklarationen, CE-Deklarationen u. a. können Sie über folgende Internet-Adresse herunterladen: https://siemens.com/bt/download Hinweise Weitere Informationen zu den Drehantrieben finden Sie im Dokument Z4614de. Sicherheit VORSICHT Länderspezifische Sicherheitsvorschriften Das Nichtbeachten von länderspezifischen Sicherheitsvorschriften kann zu Personen- und Sachschäden führen.
  • Seite 7 Beachten Sie die örtliche und aktuell gültige Gesetzgebung. Gewährleistung Die anwendungsbezogenen technischen Daten sind ausschliesslich zusammen mit den im Kapitel "Gerätekombinationen" aufgeführten Siemens-Produkten gewährleistet. Beim Ein- satz mit Fremdprodukten erlischt somit jegliche Gewährleistung durch Siemens. Siemens CM2N4658de Smart Infrastructure 2021-06-01...
  • Seite 8 Schaltstrom (bei AC 24 V ~ / DC 24...48 V ⎓) > AC / DC 8 mA für "Offen"/"Geschlossen" DC 0…10 V ⎓ Eingangsspannung Y (Adern 8-2) Max. zulässige Eingangsspannung DC 35 V DC 0…10 V ⎓ (Adern 9-2) Maximaler Ausgangsstrom DC ± 1 mA Siemens CM2N4658de Smart Infrastructure 2021-06-01...
  • Seite 9 Klimatische Bedingungen Klasse 2K3 Temperatur (erweitert) -32...55 °C Feuchte (ohne Betauung) <95 % r.F. Transport Nach IEC 60721-3-2 Klimatische Bedingungen Klasse 3K5 / Klasse 2K3 Temperatur (erweitert) -32...70 °C Feuchte (ohne Betauung) <95 % r.F. Siemens CM2N4658de Smart Infrastructure 2021-06-01...
  • Seite 10 Bewertung (RoHS-Konformität, stoffliche Zusammensetzung, Verpackung, Umweltnutzen, Entsorgung). Abmessungen Siehe Massbilder [▶ Gewicht GMA1..9E.. Ohne Verpackung 1,2 kg Externer Modbus Konverter 0,15 kg Gewicht GMA321.9E Ohne Verpackung 1,3 kg Die Dokumente können unter http://www.siemens.com/bt/download bezogen werden Siemens CM2N4658de Smart Infrastructure 2021-06-01...
  • Seite 11 Schaltpläne Geräteschaltpläne GMA..21.9E GMA131.9E GMA161.9E.. 2-Punkt-Steuerung 3-Punkt-Steuerung Stetige Ansteuerung DC 0...10 V Modbus Anschlussschaltpläne Einpoliger Umschalter (SPST) GMA121.9E GMA321.9E GMA131.9E.. 2-Punkt-Steuerung 3-Punkt-Steuerung Siemens CM2N4658de Smart Infrastructure 2021-06-01...
  • Seite 12 Stellungsanzeige DC 0...10 V AC 230 V ~ Braun Phase AC 230 V Modbus Blau Nullleiter AC 24 V ~ Violett Referenz (Modbus RTU) DC 24 V ⎓ Grau Bus + (Modbus RTU) Rosa Bus - (Modbus RTU) Siemens CM2N4658de Smart Infrastructure 2021-06-01...
  • Seite 13 Massbilder Antrieb Masse in mm Min. Abstand von Decke oder Wand für Montage, Verbindung, = >100 mm Betrieb, Wartung etc. = >200 mm Externer Modbus Konverter Siemens CM2N4658de Smart Infrastructure 2021-06-01...
  • Seite 14: Inhaltsverzeichnis

    Temperaturadapter (optional) 23.5 Revisionsnummern Gültig ab Rev.-Nr. GMA121.9E GMA321.9E GMA131.9E GMA161.9E GMA161.9E/MO Herausgegeben von © Siemens Schweiz AG, 2021 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug +41 58 724 2424 www.siemens.com/buildingtechnologies Dokument-ID...
