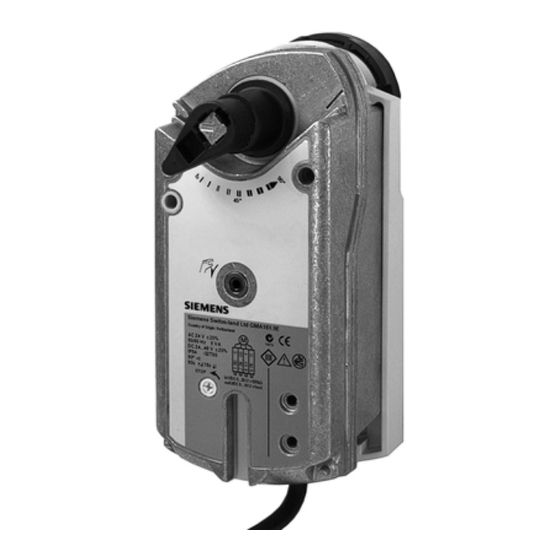

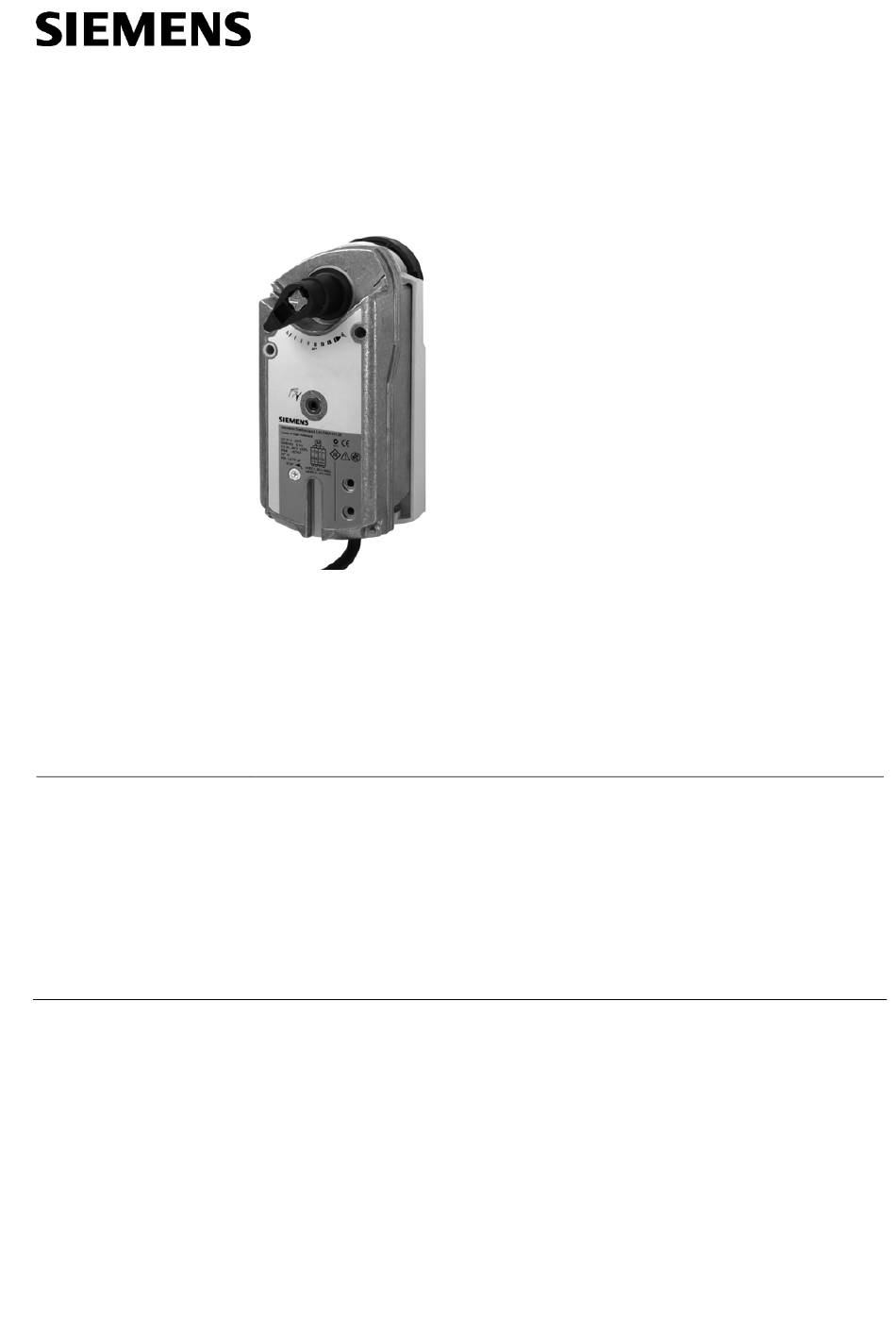

Drehantriebe
für Kugelhähne
für Kugelhähne VAI61.. / VBI61.. und VAI60.. / VBI60..
AC 24 V / DC 24...48 V / AC 230 V
• Elektromotorische Drehantriebe mit Federrücklauf für Notstellfunktion
• Für 2-Punkt, 3-Punkt und stetig wirkende Steuerung
• Vorverdrahtet mit 0,9 m langem Anschlusskabel
Dieses Datenblatt bietet eine Kurzübersicht über diese Drehantriebe. Eine
ausführliche Beschreibung mit Angaben zur Sicherheit, Hinweise zur Projektierung,
Montage- und Inbetriebnahme der Drehantriebe finden Sie in der Dokumentation
"Technische Grundlagen" Z4614de.
• Für 2-Weg- und 3-Weg-Regelkugelhähne mit Innengewinde DN15 bis DN50
(VAI61.. und VBI61..).
• Für Absperrkugelhähne 2-Weg und Umschaltkugelhähne 3-Weg mit
Innengewinde DN15 bis DN50 (VAI60.. und VBI60..).
• Geeignet in Verbindung mit stetigen (DC 0...10 V), 3-Punktreglern oder
2-Punktreglern.
• Für Anlagen, wo der Drehantrieb bei einem Stromausfall in die Nullstellung
(Notstellfunktion) fahren muss.
4
658
GMA..9E
