6.7 VERWENDUNG DES GERÄTS

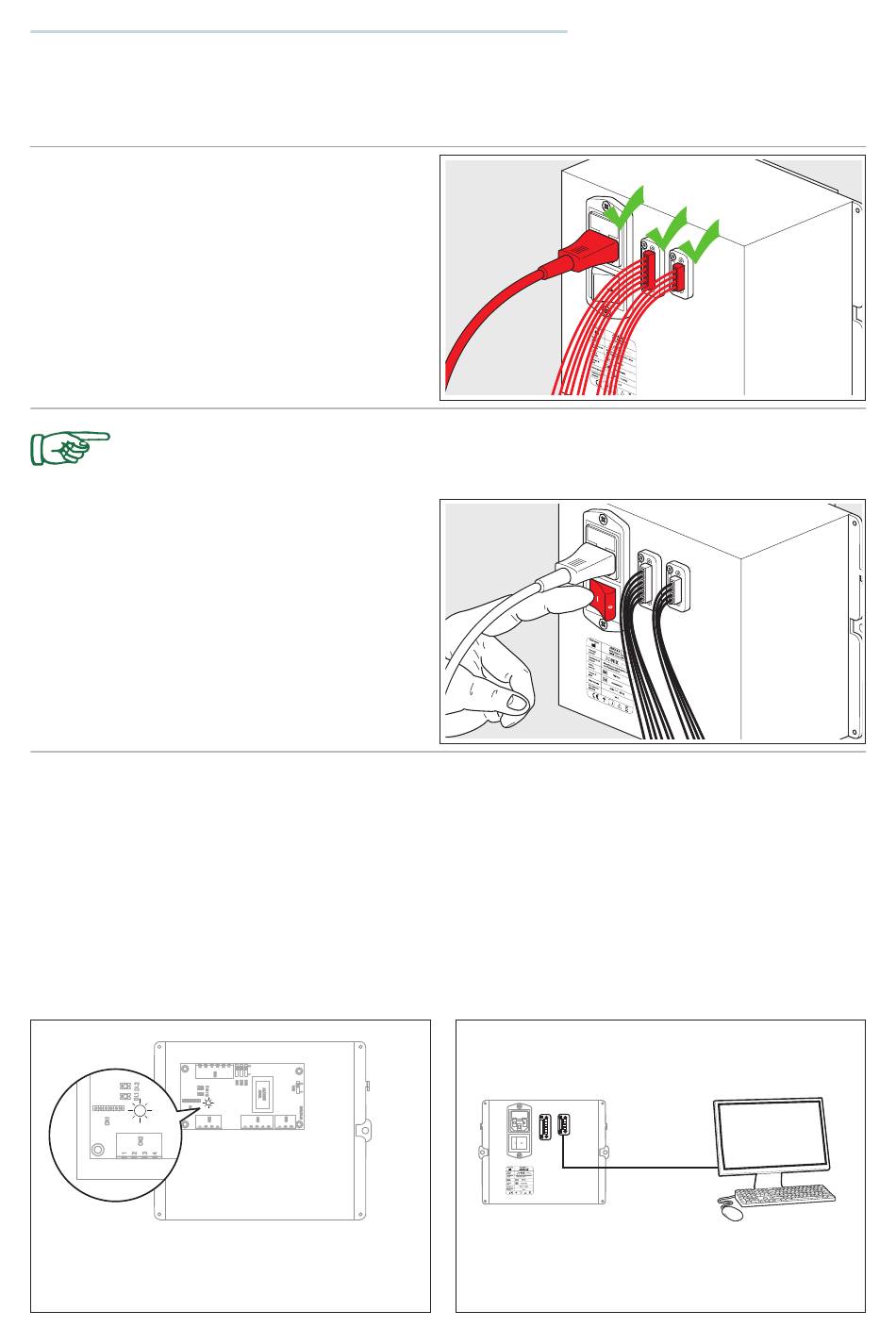

Abb. 01: Das Gerät mit dem Stromkabel
eines geeigneten Querschnitts an die
elektrische Leitung anschließen.
Den Alarmkontakt an das Steuersystem der
Maschine anschließen. Dieser Kontakt ist bei
ordnungsgemäßem Betrieb normalerweise
offen und wird nur ausgelöst, wenn das
System eine Anomalie feststellt.
Es wird empfohlen, die Kontakte für die Eingangssignale und die serielle
Schnittstelle RS485 anzuschließen.
Abb. 02: Nach dem Anschluss an das
Stromnetz, ist das Modul JONIX
betriebsbereit.
Zum
Geräts die rote Taste 0/I in die Position I
bringen; es ist ein leichtes Zischen aus
den Ionisationsröhren zu hören und die
entsprechende LED leuchtet auf und
signalisiert den Betrieb des Geräts.
Die Geräte JONIX
eingeschlossen ist, und den Aktuatoren: die dem Luftstrom ausgesetzten Ionisationseinheiten.
Die Elektronik am Gerät ist darauf ausgelegt, im Falle einer Störung des Ionisationssystems dem
zentralen Steuergerät in Echtzeit ein eventuelles Alarmsignal zu senden. Aus diesem Grund ist es
einfach, eine Softwareschnittstelle zu implementieren, die in der Lage ist, ausgehend von diesem
Signal eine Wartungsbedarfsmeldung auf dem Bildschirm anzuzeigen.
Der Informationsaustausch im Ein- und Ausgang wird vollständig von 2 Steckdosen verwaltet,
eine mit 6 Polen für die Eingangs- und Steuersignale (RS 485) und eine mit 4 Polen für die
Ausgangssignale (Anomaliemeldung).
LED zur Funktionsstatusmeldung
auf Elektronik-Platine
VMC
Einschalten
des
bestehen aus einer Steuerelektronik, die in einem isolierenden Gehäuse
VMC
01
02
Beispiel für Fernanschluss
Funktionsstatusmeldung
15
J O N I X
V M C
