6.6 ELEKTRISCHE VERSORGUNG

Das Gerät JONIX
mit 230V/ ~1/ 50Hz + PE angeschlossen zu werden. Die Stromversorgung muss mit einem
Stecker vom Typ IEC 60320 C13 an die am Modul installierte Steckdose angeschlossen werden
und einen vorgeschalteten Differentialschutzschalter gemäß den geltenden Vorschriften vorsehen.
Die Steckdose, die an der Platte befestigt ist, ist mit einer Sicherung ausgestattet.
ACHTUNG!
Das mitgelieferte Kabel für den Anschluss an das Netzwerk verwenden oder eins mit
demselben Querschnitt bereitstellen, das immer aus F, N und T besteht. Vor jeglichem
Anschluss sicherstellen, dass die Netzspannung den Angaben auf dem Etikett entspricht.
Das Vorhandensein von Spannung im Gerät wird beim Einschalten des Geräts vom Schalter ON/
OFF gemeldet.
Darüber hinaus muss Folgendes vorgesehen werden:
• Ein vierpoliges Anschlusskabel an den nicht unter Spannung stehenden Alarmkontakt zur
Erfassung des Gerätezustandsignals.
• Ein sechspoliges Anschlusskabel an den Kontakt des Alarm-Reset-Signals und der seriellen
Kommunikationsleitung. Fernkontakt zur Aktivierung / Deaktivierung des Moduls.
Die Stecker dieser Kontakte werden mit dem Modul zusammen geliefert.

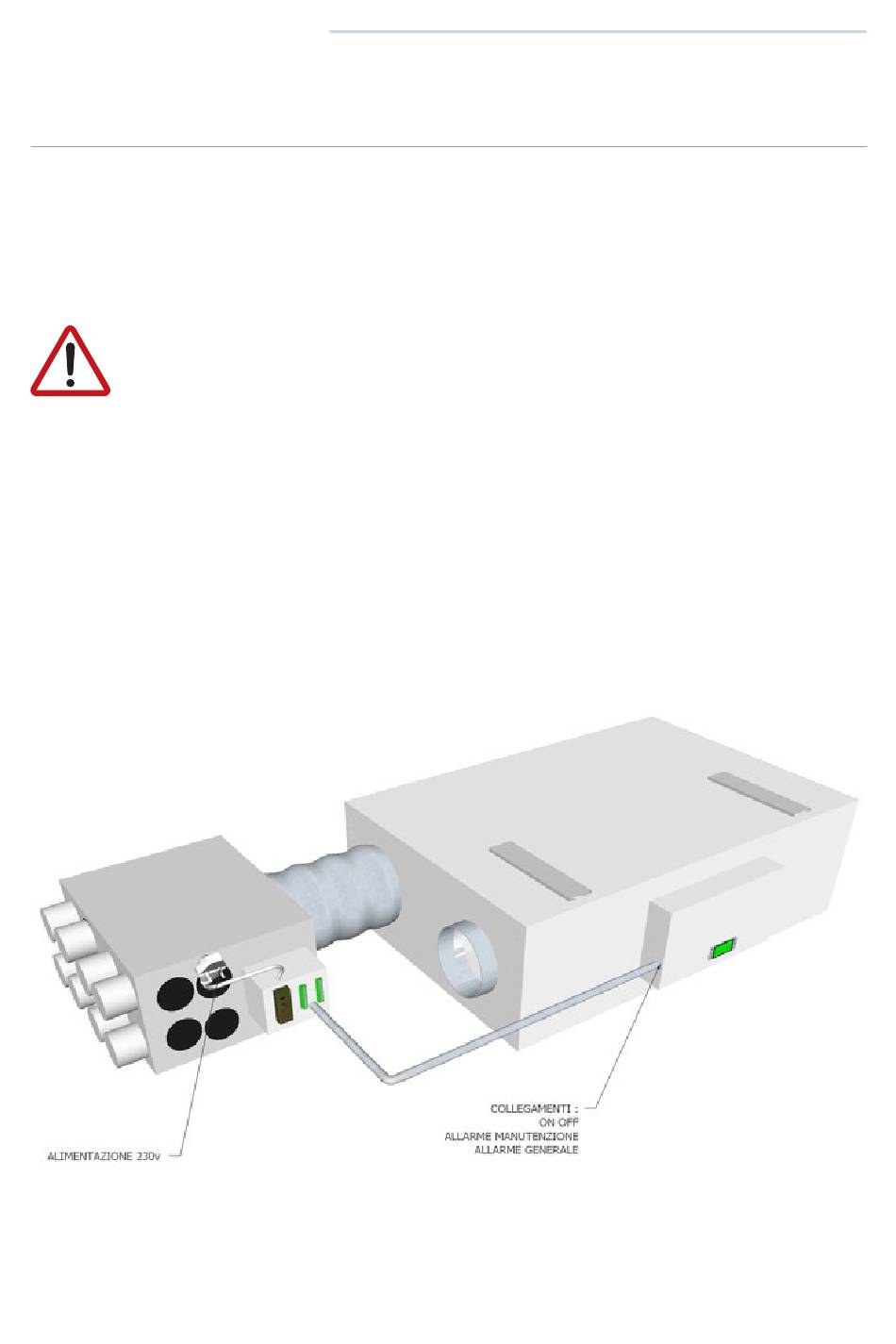

Installationsbeispiel.
