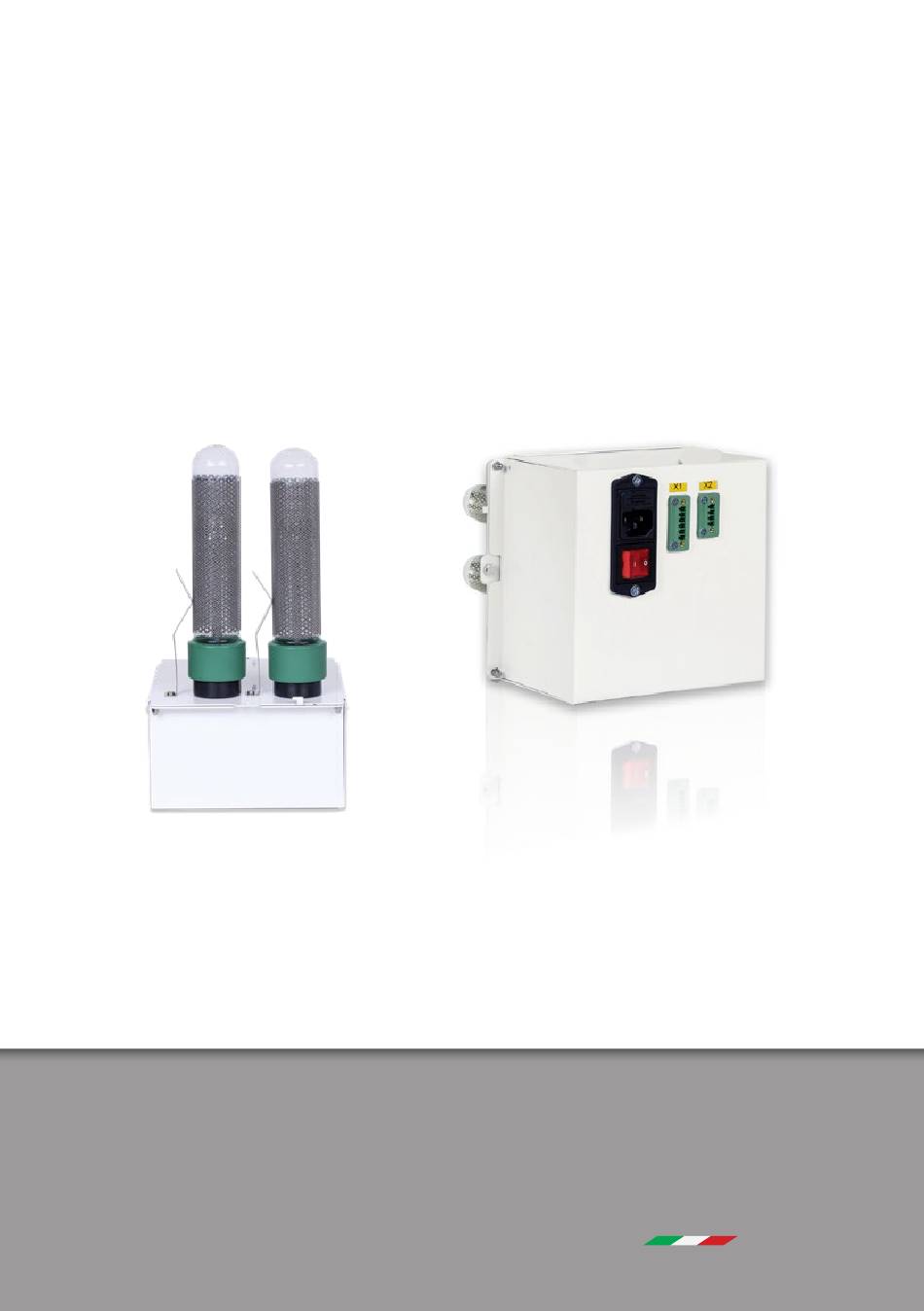

- Seite 1 JONIX GEBRAUCHS- UND WARTUNGSANLEITUNG KANALISIERBARES IONISATIONSMODUL MADE IN ITALY...
- Seite 2 Die vorliegenden Anweisungen sind eine Übersetzung des Originals in italienischer Sprache. JONIX S.p.A. behält sich alle Rechte auf das vorliegende Handbuch vor, einschließlich des Rechts, jederzeit und ohne Vorankündigung notwendige und verbessernde Änderungen an seinen Produkten und dem Handbuch vorzunehmen. Die auch...
-
Seite 3: Inhaltsverzeichnis
1.2 - VERANTWORTLICHKEIT 1.3 - SYMBOLE 2 - HINWEISE UND ALLGEMEINE VERBOTE 3 - BETRIEBSSYSTEM 4 - TECHNISCHE DATEN JONIX 4.1 - KOMPONENTENBESCHREIBUNG JONIX 4.1.1 - Technische Eigenschaften JONIX 4.2 - BESTELLBARE ERSATZTEILE JONIX 5 - EMPFANG, TRANSPORT UND EINLAGERUNG 5.1 - VERPACKUNG... - Seite 4 J O N I X V M C Es freut uns, dass Sie sich für den Kauf des Geräts JONIX entschieden haben und danken Ihnen dafür. Dieses Handbuch enthält Informationen und nötige Angaben für den Transport, die Installation, den Gebrauch und die Wartung des kanalisierbaren Ionisationsmoduls JONIX Die Nichtbeachtung der Beschreibungen in diesem Handbuch und eine ungeeignete Installation des Geräts können die Nichtigkeit der Garantie hinter sich ziehen, die der Hersteller stets für seine...
-
Seite 5: Allgemeine Angaben
Dispositivo per la sanificazione attiva prodotto e purificazione dell’aria Codice 70MICxx prodotto Numero di xxxxxxxxxxxx serie Das kanalisierbare Ionisationsmodul JONIX 230V / ~1 / 50Hz Alimentazione entspricht den Richtlinien 2011/65/EU, 2014/30/EU, Max Corrente xx A assorbita 2014/35/EU und etwaige nachfolgende Änderungen. WICHTIGER HINWEIS Das Gerät JONIX... -
Seite 6: Symbole
JONIX S.p.A. jonixair.com herunterzuladen. Die Eingriffe zur Reparatur oder Wartung sind ausschließlich Personal vorbehalten, das eigens von JONIX autorisiert oder gemäß den Angaben S.p.A. des vorliegenden Handbuchs qualifiziert ist. Das Gerät nicht abändern oder manipulieren, da dadurch Gefahrensituationen entstehen könnten, für deren Folgeschäden der Hersteller keinerlei Haftung übernimmt. - Seite 7 Die Installation, die Inbetriebsetzung und der Betrieb dieses Produkts dürfen ausschließlich unter Beachtung der in diesem Handbuch angegebenen Anforderungen und Anweisungen erfolgen. haftet nicht für Folgeschäden an Personen, Tieren oder JONIX S.p.A. Gegenständen, die durch eine fehlerhafte Installation, Einstellung und Wartung oder durch unsachgemäße Verwendung verursacht werden.
-
Seite 8: Betriebssystem
Molekül Cerevisiae , NO, NO Beseitigung > 99%* Die bedeutendsten Eigenschaften des Geräts JONIX sind: • Hohe Effizienz: Reduzierung der mikrobiellen Belastung und flüchtiger organischer Verbindungen um bis zu 99% im Vergleich zu ihrer Anfangskonzentration; • Geringer Energieverbrauch: von 20 bis 40 VA;... -
Seite 9: Technische Daten Jonix Vmc
Signal eine Wartungsbedarfsmeldung auf dem Bildschirm anzuzeigen. Die Module JONIX lassen sich daher perfekt in Belüftungssysteme integrieren, die über eine zentrale Steuereinheit gesteuert werden. 4 - TECHNISCHE DATEN JONIX VMC 4.1 KOMPONENTENBESCHREIBUNG JONIX 01 Lasche zur Wandbefestigung 06 Steckdose mit Sicherungshalter 02 Behälter für elektrischen Teil... -
Seite 10: Empfang, Transport Und Einlagerung
Versand und sind bis zur Montage unversehrt zu erhalten. Material, das aus technischen Gründen nicht installiert wurde, wird in einer geeigneten Schutzhülle geliefert, die innen oder außen am Gerät befestigt ist. Die Verpackung enthält: - Nr. 1 Kanalisierbares Ionisationsmodul JONIX - Nr. 1 Stromanschluss, Nr. 2 serielle Anschlüsse. - Bedienungs- und Wartungshandbuch. -
Seite 11: Installation Und Inbetriebnahme
J O N I X V M C 6 - INSTALLATION UND INBETRIEBNAHME ACHTUNG! Vor jeglichen Arbeiten an den Geräten, aufmerksam ALLE in diesem Handbuch enthaltenen Anweisungen durchlesen. Definitionen: BENUTZER: NUTZER/BEDIENER: FACHPERSONAL: P h y s i s c h e Person, oder Physische Person, die... -
Seite 12: Vorbereitende Arbeiten
• Den Generatoraktivierungskontakt immer anschließen. Dieser Kontakt muss normalerweise bei aktiver Ionisation geschlossen und bei deaktivierter Ionisation offen sein. NB Installateur und Benutzer müssen beim Gebrauch des Geräts JONIX alle anderen mit der Anlage verbundenen Risiken berücksichtigen und für Abhilfe schaffen. -
Seite 13: Installation Des Geräts
Die Verwendung eines Stromnetzes, das nicht mit den Anforderungen des Geräts übereinstimmt, kann das Gerät oder eines seiner Bestandteile beschädigen. • Die Leitung der elektrischen Versorgung des Geräts JONIX muss dediziert sein, es dürfen also keine anderen Geräte mit der gleichen Leitung versorgt werden. Es dürfen keine Adapter, Mehrfachsteckdosen und/oder Verlängerungen verwendet werden. -
Seite 14: Elektrische Versorgung
J O N I X V M C 6.6 ELEKTRISCHE VERSORGUNG Das Gerät JONIX ist beim Verlassen des Werks bereit, an das zivile Stromversorgungsnetz mit 230V/ ~1/ 50Hz + PE angeschlossen zu werden. Die Stromversorgung muss mit einem Stecker vom Typ IEC 60320 C13 an die am Modul installierte Steckdose angeschlossen werden und einen vorgeschalteten Differentialschutzschalter gemäß... -
Seite 15: Verwendung Des Geräts
System eine Anomalie feststellt. Es wird empfohlen, die Kontakte für die Eingangssignale und die serielle Schnittstelle RS485 anzuschließen. Abb. 02: Nach dem Anschluss an das Stromnetz, ist das Modul JONIX betriebsbereit. Einschalten Geräts die rote Taste 0/I in die Position I bringen;... - Seite 16 J O N I X V M C Die Alarme sind in drei Arten unterteilt und werden über 2 saubere, normalerweise offene Kontakte gemeldet: 1. RL1 Alarm für regelmäßige Wartung/Austausch. Wird nach 7000 Betriebsstunden aktiviert, um anzuzeigen, dass die Plasmageneratoren regelmäßig gereinigt werden müssen (Blinkmodus 5 Sek.
- Seite 17 J O N I X V M C VARIABLE DEFINITION EINHEIT ANMERKUNG Minimale Generatorspannungsschwelle Ablesen 0: nicht aktiv Ablesen / Alarm für minimale Generatorspannung 1: aktiv (Zum Zurücksetzen 0 schreiben) Schreiben Maximale Generatorspannungsschwelle Ablesen 0: nicht aktiv Ablesen / Alarm für maximale Generatorspannung 1: aktiv (Zum Zurücksetzen 0 schreiben) Schreiben Stundenzähler Wartung...
-
Seite 18: Wartung
Schulung durchlaufen hat. Bei der Ausführung aller Wartungsarbeiten sind die Hände durch Arbeitshandschuhe zu schützen. Die Häufigkeit der Eingriffe für eine ordnungsgemäße Wartung des Geräts JONIX hängt hauptsächlich von der Qualität der behandelten Luft ab. Die Luft kann sich besonders schädlich auf die Kondensatoren auswirken, sofern sie verschmutzende oder aggressive Substanzen enthält, wie z. -
Seite 19: Reinigung Der Ionisationsröhren
J O N I X V M C 7.2.1 Reinigung der Ionisationsröhren Abb. 03: Das Modul JONIX über den Leuchtschalter On/Off ausschalten, indem er in die Position O gebracht wird. Den Netzstecker und alle anderen Stecker des Moduls JONIX ziehen. - Seite 20 J O N I X V M C Abb. 07: Das Gittergeflecht unter einem heißen Wasserstrahl reinigen und mit einem Tuch sorgfältig abtrocknen. nasse oder feuchte Gittergeflecht nicht auf der Ionisationsröhre positionieren. Abb. 08: Das äußere Metallgitter am Glas der Röhre so anbringen, dass es genau über dem inneren Blech zu liegen kommt.
-
Seite 21: Außenreinigung Des Geräts
J O N I X V M C Abb. 10: Das Gerät JONIX wieder positionieren, indem die Isolationsröhren horizontal in das entsprechende Loch eingefügt werden, und die 2 Schrauben anziehen, die das Modul an der Wand fixieren. Abb. 11: Den Netzstecker und alle anderen... -
Seite 22: Ausserordentliche Wartung
Kondensators und die Undurchsichtigkeit des Glases. Das Gerät meldet nach 14.000 Betriebsstunden, dass die Komponente ausgetauscht werden muss. 7.3.1 Verfahren zum Austausch der Ionisationsröhren Abb. 12: Das Modul JONIX über den Leuchtschalter On/Off ausschalten, indem er in die Position O gebracht wird. - Seite 23 Erdungsfeder nach Anschrauben Ionisationsröhren äußere Gitter berührt. Andernfalls mit dem Hersteller Rücksprache nehmen. Abb. 16: Das Gerät JONIX wieder positionieren, indem die Isolationsröhren horizontal in das entsprechende Loch eingefügt werden, und die 2 Schrauben anziehen, die das Modul an der Wand fixieren.
-
Seite 24: Betriebskontrolle Und Eventuelle Störungen
J O N I X V M C 8 - BETRIEBSKONTROLLE UND EVENTUELLE STÖRUNGEN In diesem Abschnitt werden die Probleme beschrieben, die während des Gebrauchs der Einheit am häufigsten auftreten können Bevor Sie sich an den Kundendienst wenden, bitten wir Sie, die in der nachstehenden Liste beschriebenen Überprüfungen vorzunehmen. -
Seite 25: Entsorgung
J O N I X V M C 9 - ENTSORGUNG Am Ende der Nutzungsdauer müssen die Geräte JONIX in Übereinstimmung mit den örtlich geltenden Normen entsorgt werden. Die Materialien, aus denen sich die Einheiten zusammensetzen sind: • Edelstahl. • Aluminium. -
Seite 26: Anhänge
J O N I X V M C ANHÄNGE GESAMTABMESSUNGEN JONIX VMC 70MICVMC2C... - Seite 28 JONIX S.p.A. Società Benefit Rechtssitz: Betriebsstätte: Hauptsitz Forschung und info@jonixair.com Entwicklung: Viale Spagna 31/33 Via dell’Artigianato, 1 Zertifiz. Email: jonixsrl@legalmail.it 35020 Tribano (PD) - Italien 35020 San Pietro Viminario Via Tegulaia 10/b web: www.jonixair.com tel +39 049 9588511 (PD) – Italien...
