Allgemeines

1.10 Fahrersitz

Den Sitz so einstellen, dass der Fahrer jederzeit die Bremse
betätigen und das Bremspedal vollständig herunterdrücken
kann, ohne den Sitzschalter zu deaktivieren, wodurch das
Sicherheitssystem den Motor abstellen würde. Für alle Sitze
gilt: Sitztyp Kategorie A Klasse I
Mechanische Federung COBO

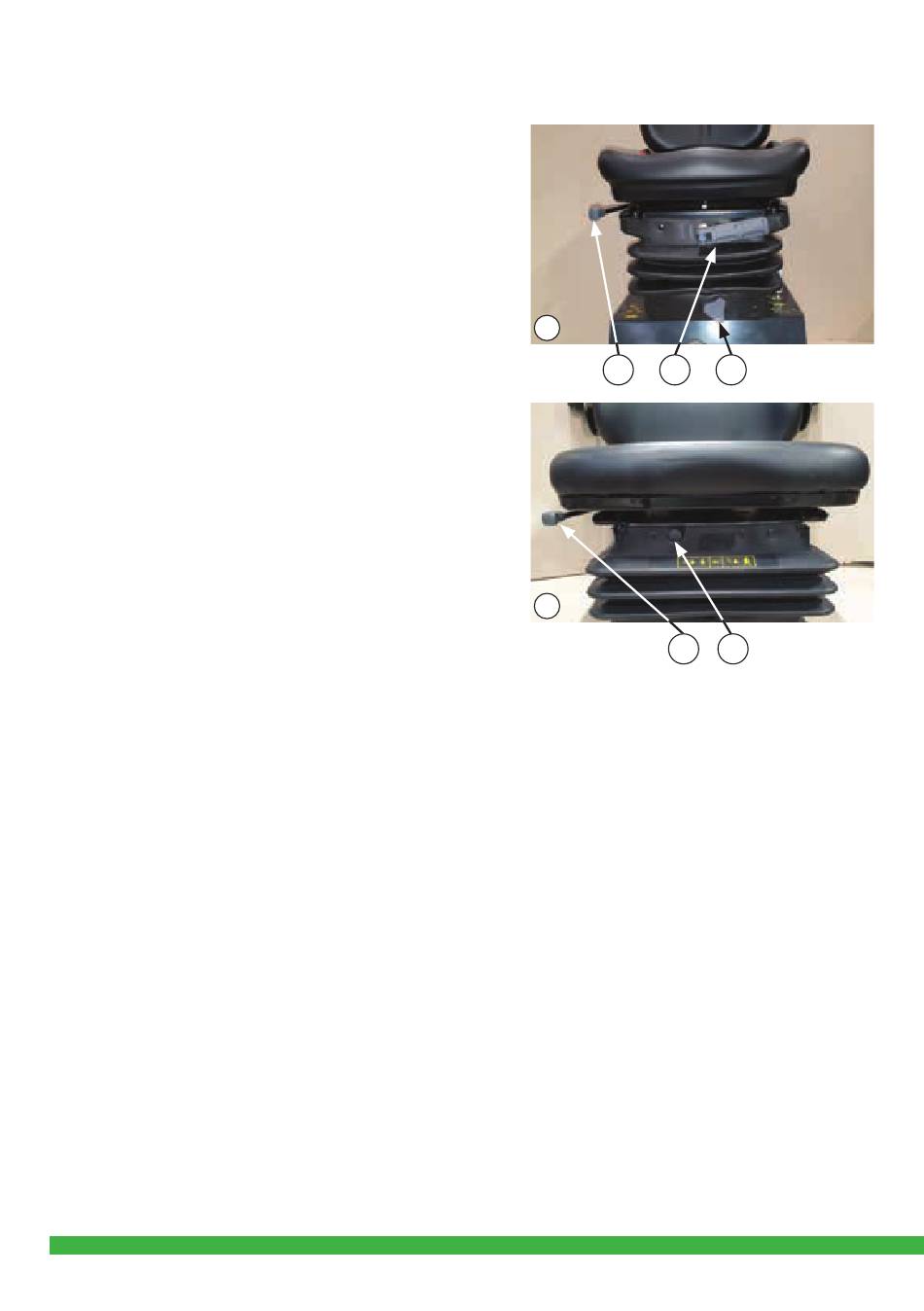

(Abbildung 1)
Gewichtseinstellung:
Drehen Sie den Griff vor dem Sitz im Uhrzeigersinn, um ihn
zu laden, bzw. gegen den Uhrzeigersinn, um ihn zu entladen.
Die korrekte Einstellung ist erreicht, wenn die
Sitzhöhenposition mittig zentriert ist. (Abbildung 1), Griff 2
Höhenanpassung:
Der Federweg nach oben wird eingeschränkt.
Die Einstellung wird durchgeführt, während der Bediener
sitzt, sodass der Sitz belastet ist
Die Sitzhöhe kann sowohl nach oben (gegen den
Uhrzeigersinn) als auch nach unten (im Uhrzeigersinn)
angepasst werden, indem der Höheneinstellknopf gedreht
wird. (Abbildung 1), Griff 3
Anpassung in Längsrichtung:
Den Einstellgriff nach rechts bewegen, um die Führungen zu
entriegeln. Vergewissern Sie sich, wenn die Einstellung
abgeschlossen ist, dass der Griff mit einem „Klick" einrastet
und die Führungen verriegelt.
Prüfen, dass sich der Sitz nicht in Längsrichtung bewegt.
(Abbildung 1), Griff 1
Pneumatische Federung COBO
(Abbildung 2)
Höhen- und Gewichtsanpassung:
Drücken Sie die Taste, um die Aufhängung zu belasten,
ziehen Sie die Taste, um sie zu entlasten.
Sowohl die Gewichts- als auch die Höhenverstellung erfolgt
mit der Taste.
Die korrekte Einstellung ist erreicht, wenn die Sitzhöhe auf
die Hälfte des Federwegs gebracht wird.
(Abbildung 2), Griff 2
Anpassung in Längsrichtung:
Den Einstellgriff nach rechts bewegen, um die Führungen zu
entriegeln.
Vergewissern Sie sich, wenn die Einstellung abgeschlossen
ist, dass der Griff mit einem „Klick" einrastet und die
Führungen verriegelt.
Prüfen, dass sich der Sitz nicht in Längsrichtung bewegt.
(Bild 2), Griff 1
