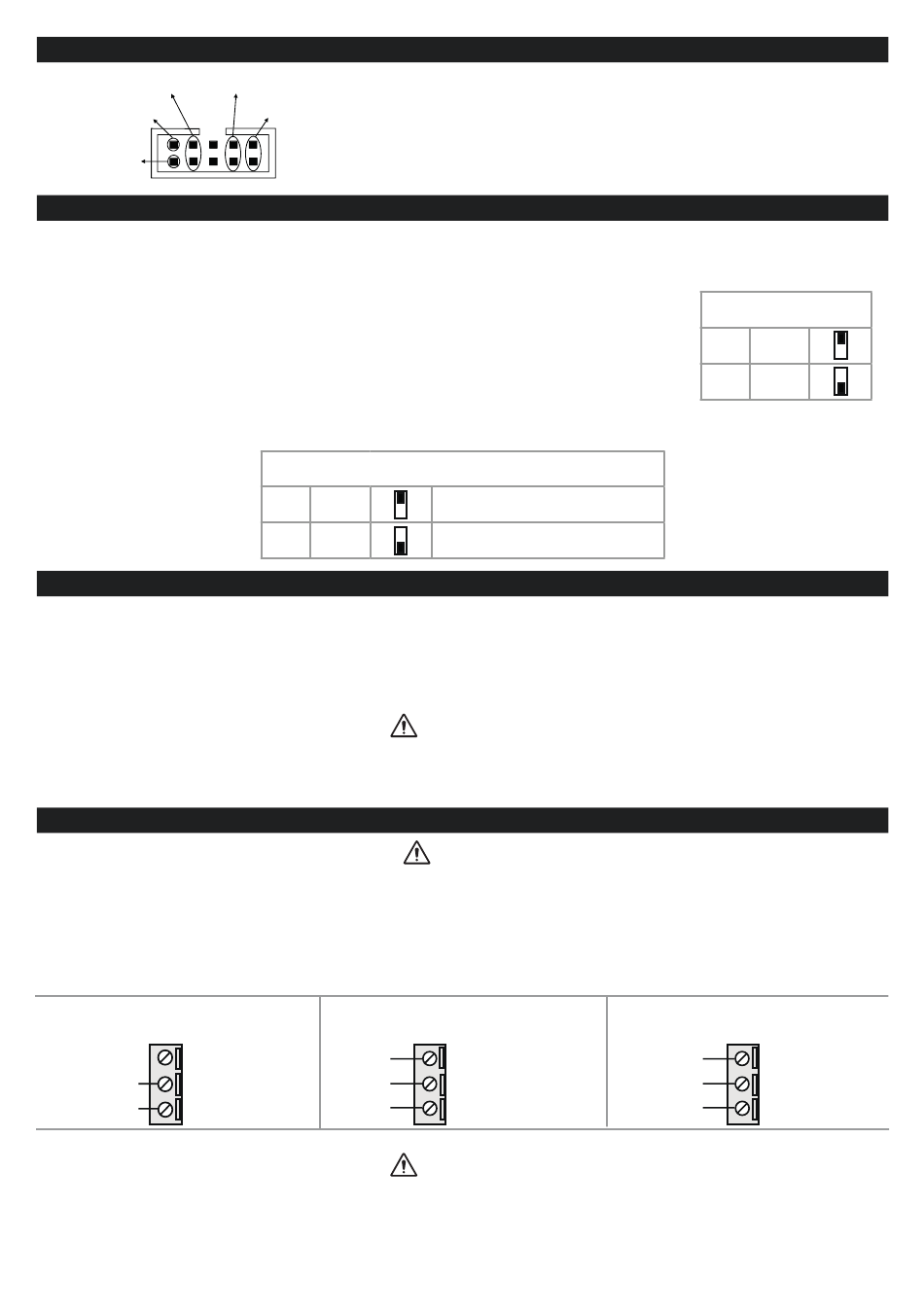

Seneca Z-KEY Installationshandbuch Seite 4

IDC10-STECKER
RS485 GND
RS485 A
RS485 B
EINSTELLUNG DER DIP-SWITCHES
KONFIGURIERUNG DER WERKSPARAMETER
Dieses Verfahren stellt die IP auf die Werkseinstellung (192.168.90.101) und die Daten
für den Zugang zum Web Server/FTP-Server auf User: admin und Password: admin
zurück.
1. Das Modul ausschalten und alle 8 DIP-Switches SW1 auf ON schalten
2. Das Modul einschalten und 10 Sekunden abwarten.
3. Das Modul ausschalten und alle 8 DIP-Switches SW1 auf OFF schalten
EINSTELLUNG RS232/RS485:
INSTALLATIONSBESTIMMUNGEN
Das Modul wurde für die Montage auf einer Schiene DIN 46277 in vertikaler Position konzipiert. Für den reibungslosen
Betrieb sowie eine optimale Lebensdauer muss eine angemessene Belüftung gewährleistet werden. Stellen Sie dabei si-
cher, dass die Lüftungsschlitze nicht durch Kabelkanäle oder sonstige Gegenstände verschlossen werden. Vermeiden Sie
die Montage der Module über Geräten, die Wärme erzeugen. Die Montage im unteren Teil der Schalttafel wird empfohlen.
Diese Geräte sind in offener Bauweise ausgeführt und für den Einbau in ein Endgehäuse / Schaltschrank vorge-
sehen, das mechanischen Schutz und Schutz gegen Brandausbreitung bietet.
ELEKTRISCHE ANSCHLÜSSE
Bei der ersten Einschaltung muss das Modul ohne Unterbrechungen mindestens 72 Stunden an die Stromversorgung anschlossen
bleiben, um die Batterien im Inneren aufzuladen. Schalten Sie das Modul mit der Taste PS1 aus, bevor Sie die Eingänge und die
Ausgänge anschließen. Um die Voraussetzungen der elektromagnetischen Störfestigkeit zu erfüllen:
-verwenden Sie abgeschirmte Kabel für die Signale;
-schließen Sie die Abschirmung an die bevorzugte Erdung des Instrumentes an;
- halten Sie die abgeschirmten Kabel von den Leistungskabeln entfernt (Transformatoren, Geber, Motoren, usw.).
STROMVERSORGUNG
Tens. aus.
Vac/Vdc
Vac/Vdc
Verwenden Sie nur Kupfer- oder kupferkaschierte Aluminium- oder AL-CU- oder CU-AL-Leiter
MI00369-5-DE
Power Suppl y AC / +
Power Suppl y AC / -
1
IDC 10
Konfigurierung RS232 oder RS485 an den Klemmen 10 - 11 - 12 (serieller Port 2)
1 ON
0 OFF
SERIELLER PORT 2:
RS485 SW2 = OFF
1
GND
A (+)
2
3
B (-)
INSTALLATIONSHANDBUCH
In der Abbildung wird die Bedeutung der verschiedenen
Kontaktstifte der Steckverbindung IDC10 angegeben, falls
die Signale direkt darüber abgegriffen werden sollen.
SW2
AKTIVIERUNG RS232
AKTIVIERUNG RS485
ACHTUNG
ACHTUNG
10
11
12
ACHTUNG
LEGENDE
1 ON
0 OFF
SERIELLER PORT 2:
RS232 SW2 = ON
GND 10
RX
11
TX 12
4/4
