Seneca Z-KEY Installationshandbuch Seite 2

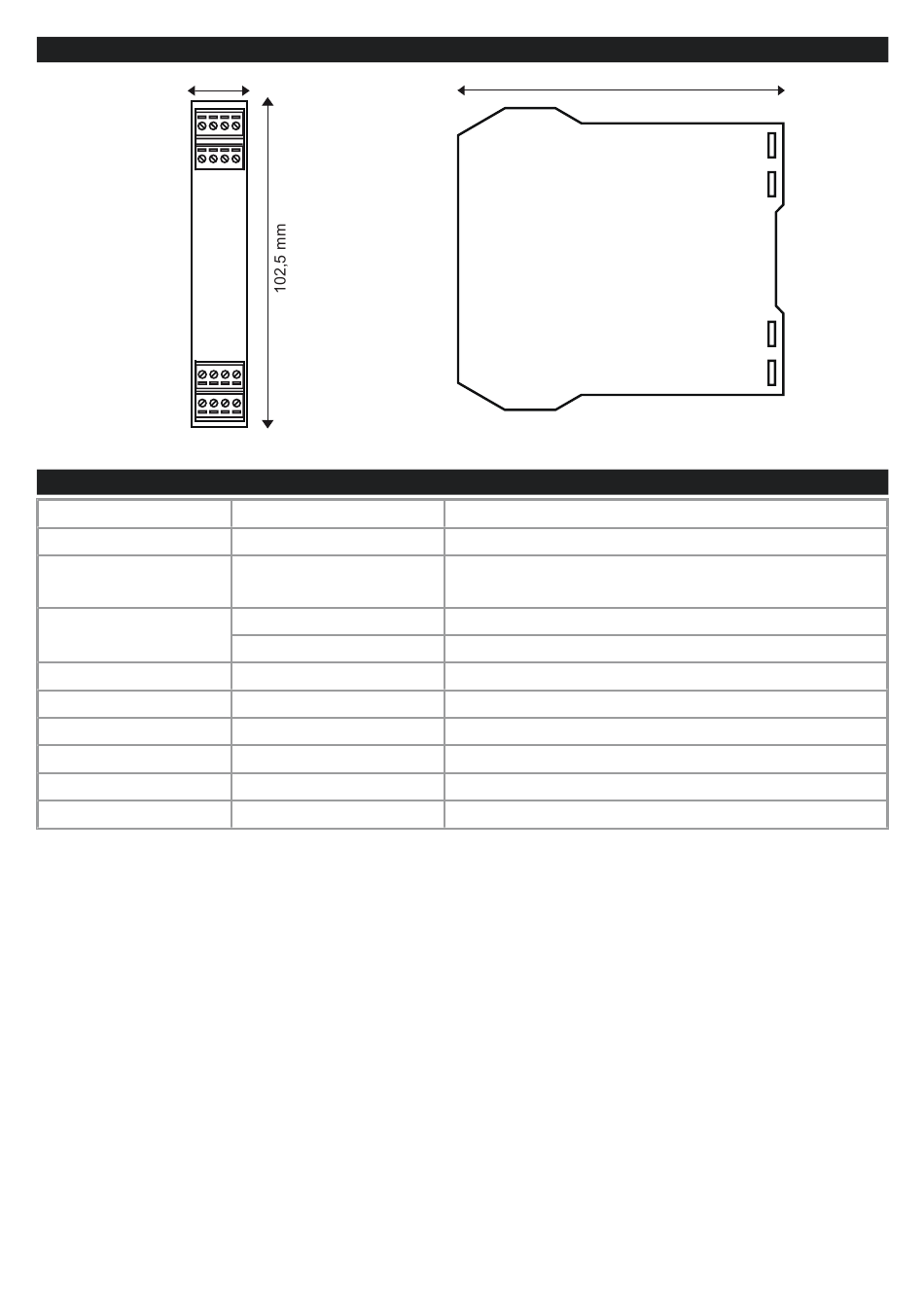

LAYOUT DES MODULS
Abmessungen: 17,5 x 102,5 x 111 mm, Gewicht: 100 g; Gehäuse: PA6, schwarz
ANZEIGE MIT LED AUF DER FRONT
LED
PWR
SD / COM
Nur Version Z-KEY
SC / COM
Nur Version Z-KEY-P
TX1
RX1
TX2
RX2
ETH ACT grün
ETH LNK gelb
MI00369-5-DE
17,5 mm
STATUS
Ununterbrochen an
Blinkend
Blinkend
Aus
Blinkend
Blinkend
Blinkend
Blinkend
Blinkend
Ununterbrochen an
INSTALLATIONSHANDBUCH
111 mm
Bedeutung der LEDs
Das Gerät wird ordnungsgemäß gespeist
Zugriff auf Micro-SD
Profinet-Kommunikation aktiv
Profinet-Kommunikation fehlt
Datenübertragung an Port #1 RS485
Datenempfang an Port #1 RS485
Datenübertragung an Port #2 RS485/RS232
Datenempfang an Port #2 RS485/RS232
Übertragung Paket an Ethernet-Port
Ethernet-Verbindung vorhanden
2/4
