Seneca Z-KEY Installationshandbuch Seite 3

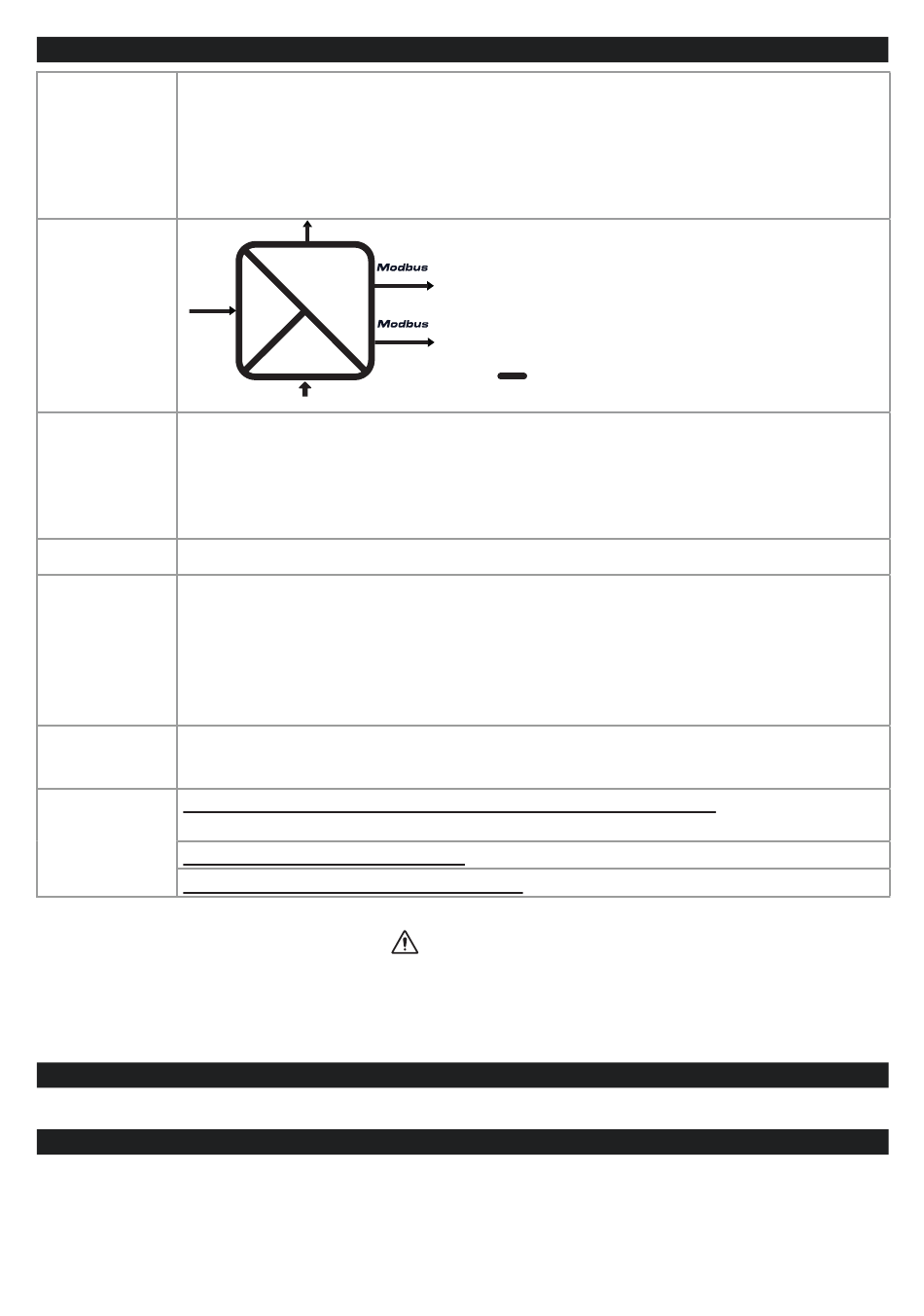

TECHNISCHE SPEZIFIKATIONEN
NORMEN
ISOLIERUNG
UMGEBUNGS-
BEDINGUNGEN
MONTAGE
ANSCHLÜSSE
STROMVERSOR-
GUNGEN
KOMMUNIKATIONS
PORTS
Das Gerät darf nur von einem Netzteil mit einem energiebegrenzten Stromkreis von max. 40Vdc / 28Vac Max
Ausgang gemäß CAN/CSA-C22.2 No. 61010-1-12 / UL Std. No. 61010-1 (3rd Edition)
Kapitel 6.3.1/6.3.2 und 9.4 oder Klasse 2 gemäß CSA 223/UL 1310 versorgt werden.
WERKSEINSTELLUNG
Die Default-IP-Adresse des Moduls ist statisch: 192.168.90.101
WEBSERVER
Für den Zugang zum Web Server Custom auf SD Card mit der Default-IP-Adresse 192.168.90.101:
Default-User: admin, Default-Passwort: admin, http://192.168.90.101
MI00369-5-DE
EN61000-6-4 elektromagnetische Emissionen, Industrieumgebungen.
EN61000-6-2 elektromagnetische Immunität, Industrieumgebungen.
EN60950-1 Einrichtungen der Informationstechnik - Sicherheit
Zusätzliche Hinweise: In der Nähe des Moduls muss eine träge Sicherung zu 1 A installiert
werden, in Reihe mit dem Anschluss der Stromversorgung.
USB
Comm.
ETH
Comm.
Power
Supply
11..40 Vdc / 19..28 Vac (IDC10)
emperatur:
T
Feuchtigkeit:
Höhe:
Lagerungstemperatur:
Schutzgrad:
DIN-Schiene 35 mm IEC EN60715 in vertikaler Position.
Abnehmbare Dreiwegeschraubklemmen, Durchlass 5 mm
Hintere Steckverbindung IDC10 für Schiene nach DIN 46277
Frontale Steckverbindung RJ45
Steckverbindung für Antenne SMA
Seitlicher Mikro-USB
Slot für Micro SD Card
Spannung: 11 – 40 Vdc; 19 – 28 Vac 50 – 60 Hz
Stromaufnahme: Max: 1,5 W
RS242 oder RS485 umschaltbar auf abnehmbarer Klemme 10 - 11 - 12
Max. Baudrate 115k, max. Länge des Kabels RS232 < 3m.
hinter Steckverbindung RS485 IDC10: Max. Baudrate 115 k.
Steckverbindung Ethernet RJ45 auf der Front: 100 Mbit/s, max. Entfernung 100 m
INSTALLATIONSHANDBUCH
RS485
(IDC10)
RS485/232
1500 V
-25 °C – + 65 °C
30 % – 90 % nicht kondensierend.
bis zu 2,000 m über dem Meeresspiegel
-30 °C – + 85 °C
IP20 (Nicht von UL bewertet)
ACHTUNG
ac
3/4
