INSTALLATION INSTRUCTION
GB

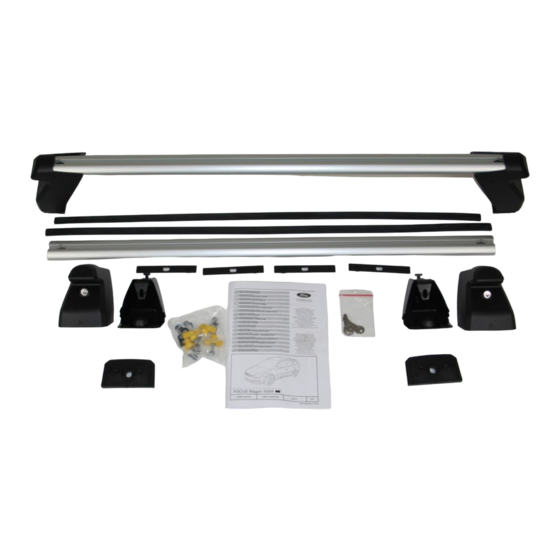

ROOF RACK BASE SYSTEM
EINBAUANLEITUNG
D
DACHGEPÄCKTRÄGER BASIS SYSTEM
INSTRUCCIONES DE MONTAJE
E
PORTAEQUIPAJES SISTEMA BÁSICO
NOTICE DE MONTAGE
F
BARRES DE TOIT SYSTÈME DE BASE
ISTRUZIONI DI MONTAGGIO
I
PORTA-BAGAGLI SUL TETTO - SISTEMA BASE
INSTRUÇÕES DE MONTAGEM
P
PORTA-BAGAGENS DE TEJADILHO, SISTEMA BÁSICO
INBOUW-INSTRUCTIE
NL
IMPERIAAL BASIS SYSTEEM
MONTERINGSVEJLEDNING
DK
TAGBAGAGEBÆRER - BASISSYSTEM
MONTERINGSVEILEDNING
N
TAKGRIND BASIS SYSTEM
MONTERINGSANVISNING
S
TAKRÄCK BASSYSTEM
ASENNUSOHJE
SF
TAAKKATELINEEN PERUSJÄRJESTELMÄ
NÁVOD K MONTÁŽI
CZ
STŘEŠNÍ NOSIČ ZAVAZADEL - ZÁKLADNÍ SYSTÉM
BESZERELÉSI UTASÍTÁS
H
TETŐRE SZERELHETŐ CSOMAGTARTÓ, BÁZISKIVITEL
INSTRUKCJA INSTALOWANIA
PL
SYSTEM PODSTAWOWY BAGAŻNIKA DACHOWEGO
Oδηγίες Toπoθέτησης
GR
Σχάρα αποσκευών οροφής βασικ σύστημα
INSTRUCØIUNI DE MONTAJ
RO
S S I I S S T T E E M M D D E E B B A A Z Z Å Å P P O O R R T T B B A A G G A A J J
FOCUS 4 door 02/05
SK5M5J 46002 AB
HM02 E 12365239 000
©
Copyright Ford 2010
Printed Copies are uncontrolled
Expert Fitment Required
Montage durch Fachwerkstatt erforderlich
Montaje sólo por el concesionario
Montage par spécialiste nécessaire
E' necessario in officina specializzata
Especialista em montagem requerido
Montage door vakman nodig
Montage ved professionelt værksted påkrævet
Nødvendig med montering fra fagvegverksted
Verkstadsmontage erfordras
Asennus tarpeen merkkikorjaamossa
Montáž ve specializované dÍlně nutná
A szereléshez szakműhely kell
Konieczny montaż przez warsztat specjalistyczny
Nα τοποθεί απ συνεργείο
Montajul trebuie efectuat de un atelier de specialitate
Subject to alteration without notice
Technische Änderungen vorbehalten
Reservadas modificaciones técnicas
Sous réserve de modifications techniques
Con riserva di apportare modifiche tecniche
Reservamo-nos o direito a alteraćões técnicas
Technische wijzigingen voorbehouden
Med forbehold for tekniske ĺndringer
Tekniske forendringer forbeholdes
Med reservation för tekniska ändringar
Tekniset muutokser pidätetään
Technické zmeny vyhrazeny
A változtatások technika jogát fenntartjuk
Zmiany techniczne zastrzeżone
Επιφυλασσ μεθα για αλλαγές
Ne rezervåm dreptul la modificåri tehnice
06/2010
GIS1 Retention: 27.60 35
