4. Software DE-LOG-Graph

Dieses Kapitel beschreibt den Aufbau der DE-LOG-Graph-Software und gibt Hinweise zu deren
Bedienung. Es wird vorausgesetzt, dass der Anwender mit der Bedienung eines PC und den allgemeinen
Funktionen des Windows®-Betriebssystems vetraut ist.

4.1 Systemvorrausetzungen

PC PC/AT kompatibel mit 80486 Prozessor oder höher
Festplatte mindestens 8 MB freie Kapazität für Software-Installation
Speicher mindestens 8 MB freie Kapazität, zum Betrieb mit mehreren
Geräten ca. 2MB pro Gerät zusätzlich vorsehen
Grafik Auflösung mindestens 800 x 600 oder höher
Maus MS-Windows® kompatible Maus oder ähnliches Zeigegerät
Windows® 32-Bit-Versionen ab Win95/NT aufwärts (Win 98/ME/XP, Win NT/2000)
RS232 mindestens eine frei verfügbare Schnittstelle (Com1 ... Com8)
oder USB über geeignete USB-RS232 Adapter können Geräte ebenfalls betrieben
werden (aber nicht jeder Adapter ist geeignet)
Kabel Schnittstellenkabel (Gerätezubehör)
ThermometerEin Gerät der oben genannten Geräte-Serien oder dazu kompatibel

4.2 Installation

Auf dem PC muss ein Windows®-32-Bit-Betriebssystem ab Win95/NT aufwärts installiert sein. Eine
der Erfahrung nach sichere Funktion des installierten Betriebssystems ist Grundvoraussetzung für
einen einwandfrei zu erwartenden Betrieb der DE-Graph-Software.
4.3 Aufbau der Bedienoberfläche

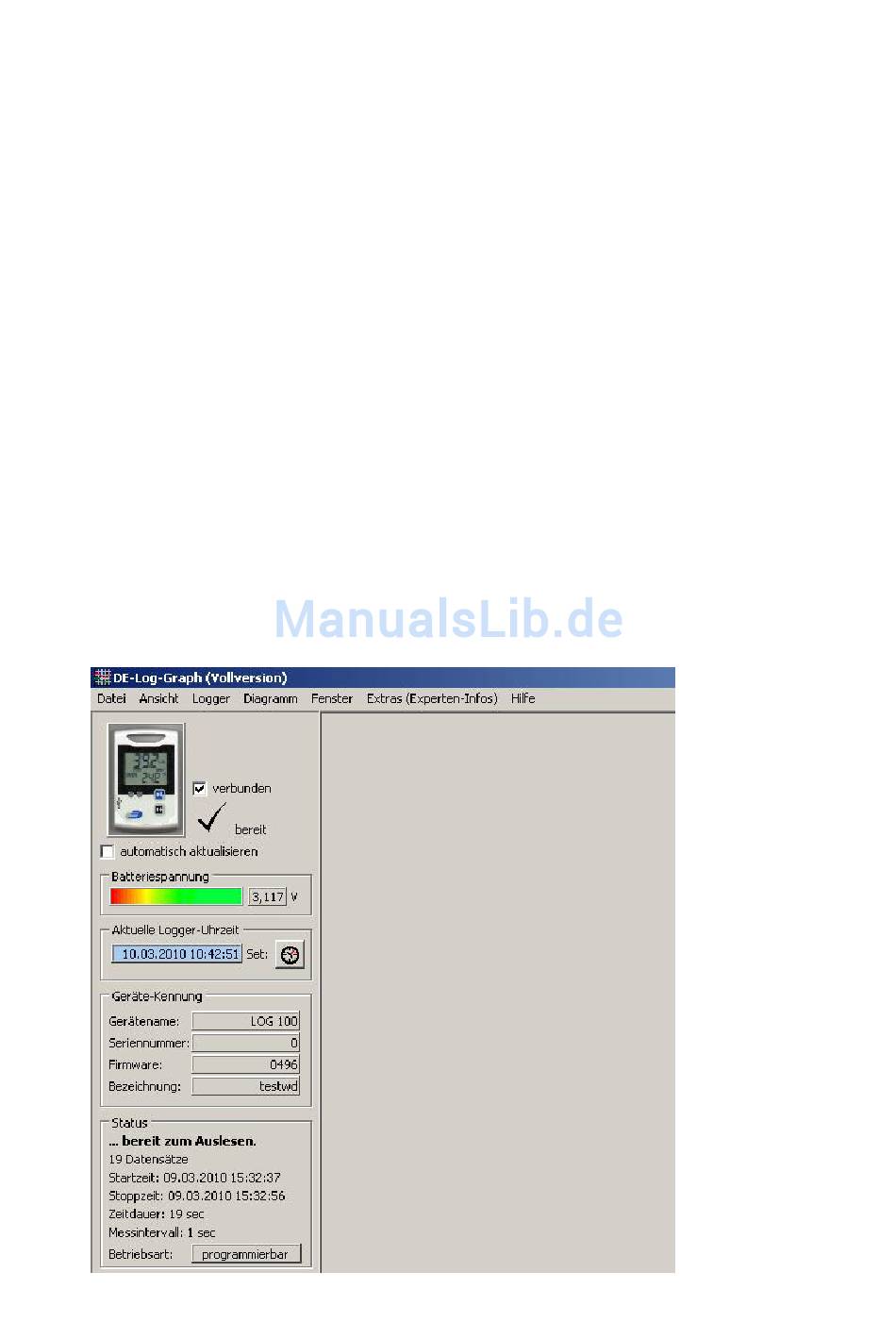

Die Bedienung der Software erfolgt über Pulldown- und Popup-Menüs, die Geräteleiste,
eine Werkzeugleiste und Schaltflächen mit jeweils unterschiedlicher Funktion.
Menüleiste:
Menüleiste:
In der Menüleiste sind verschiedene Gruppen des Programm-Menüs untergebracht. Nach
