TFA Log100 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für TFA Log100
Inhaltszusammenfassung für TFA Log100

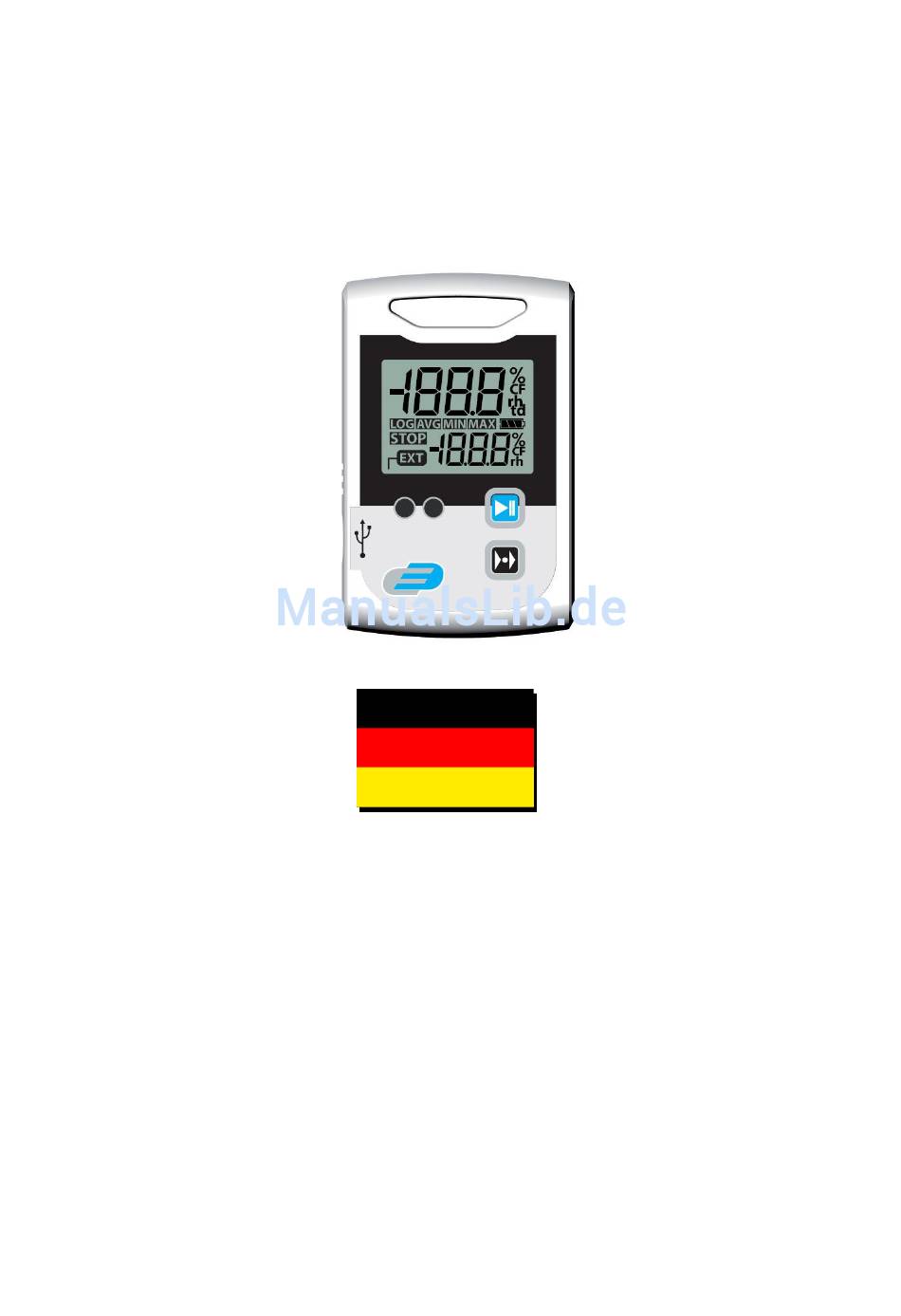

- Seite 1 Datenlogger Log100/110 deutsch Bedienungsanleitung 31.1039_31.1040_g...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einleitung 1.1. Hinweise 1.2. Inbetriebnahme 1.3. Standardeinstellungen bei Auslieferung 1.4. Kennzeichnung 2. Bedienung 2.1. USB-Verbindung 2.2. Bedien- und Anzeigeelemente 2.3. Bedienung der Tasten 2.4. Anzeigeelemente der LCD-Anzeige 2.5. LED-Anzeige und Signalton 2.6. USB-Schnittstelle 2.7. Rückseite / Batteriefach 2.8. Batteriewechsel... -
Seite 3: Einleitung
1. Einleitung Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Dank für den Kauf dieses Produktes. Vor Inbetriebnahme lesen Sie bitte die Betriebsanleitung sorgfältig durch. So erhalten Sie wertvolle Informationen und machen sich im Umgang mit dem Messgerät vertraut. 1.1 Hinweise / Bitte beachten Zum Reinigen des Instrumentes keine aggressiven Reinigungsmittel verwenden, sondern nur mit einem trockenen oder feuchten Tuch abreiben. -
Seite 4: Kennzeichnung
17. Start mit Reed-Kontakt zulassen: (nur auf Anfrage möglich) 18. Auf manuellen Start warten: X 19. Gegen Mehrfachstart sichern: X 20. Messintervall: 15 Minuten 21. Stopp mit Taste zulassen: X 22. Stopp mit Reed-Kontakt zulassen: (nur auf Anfrage möglich) 23. Ringspeicher verwenden:X (wenn Speicher voll wird der älteste Messwert überschrieben) 1.4. -
Seite 5: Bedienung
Start-Stopp-Taste LED: grün/rot Mode-Taste 2.3 Bedienung der Tasten Der Log100/110 hat zwei Tasten übereinander auf der Frontseite. Beide Tasten lassen sich über die Software einzeln blockieren, sodass eine unbefugte oder ungewollte Bedienung verhindert werden kann. Start-Stopp-Taste: Über die Start-Stopp-Taste können Sie bei entsprechender Konfiguration den Datenlogger starten und stoppen. -
Seite 6: Led-Anzeige Und Signalton
Messwert 2 Messwert 2 Externer Fühler Messwert 1 zeigt den aktuellen Feuchtewert(Log110) oder den aktuellen Temperaturwert(Log100). Einheit Messwert 1 zeigt die aktuelle Messeinheit. Messwert 2 zeigt den Messwert in dem unteren Teil der Anzeige. Je nach Konfiguration können dies Temperaturwerte des internen oder des externen Temperatursensors, oder die Max- Min- Durchschnittswerte für alle Messgrößen sein. -
Seite 7: Usb-Schnittstelle
Ein Signalton ertönt beim Überschreiten eines eingestellten Grenzwertes. Ebenso quittiert ein Signalton den erfolgreichen Empfang beim Übertragen von Einstellungsparamtern an den via USB- Kabel angeschlossenen Datenlogger Die LEDs und der Signalton sind einzeln über die Software deaktivierbar. 2.6 USB-Schnittstelle Zum Programmieren oder Auslesen des Datenloggers muss dieser via USB-Kabel an Ihren PC angeschlossen werden.
