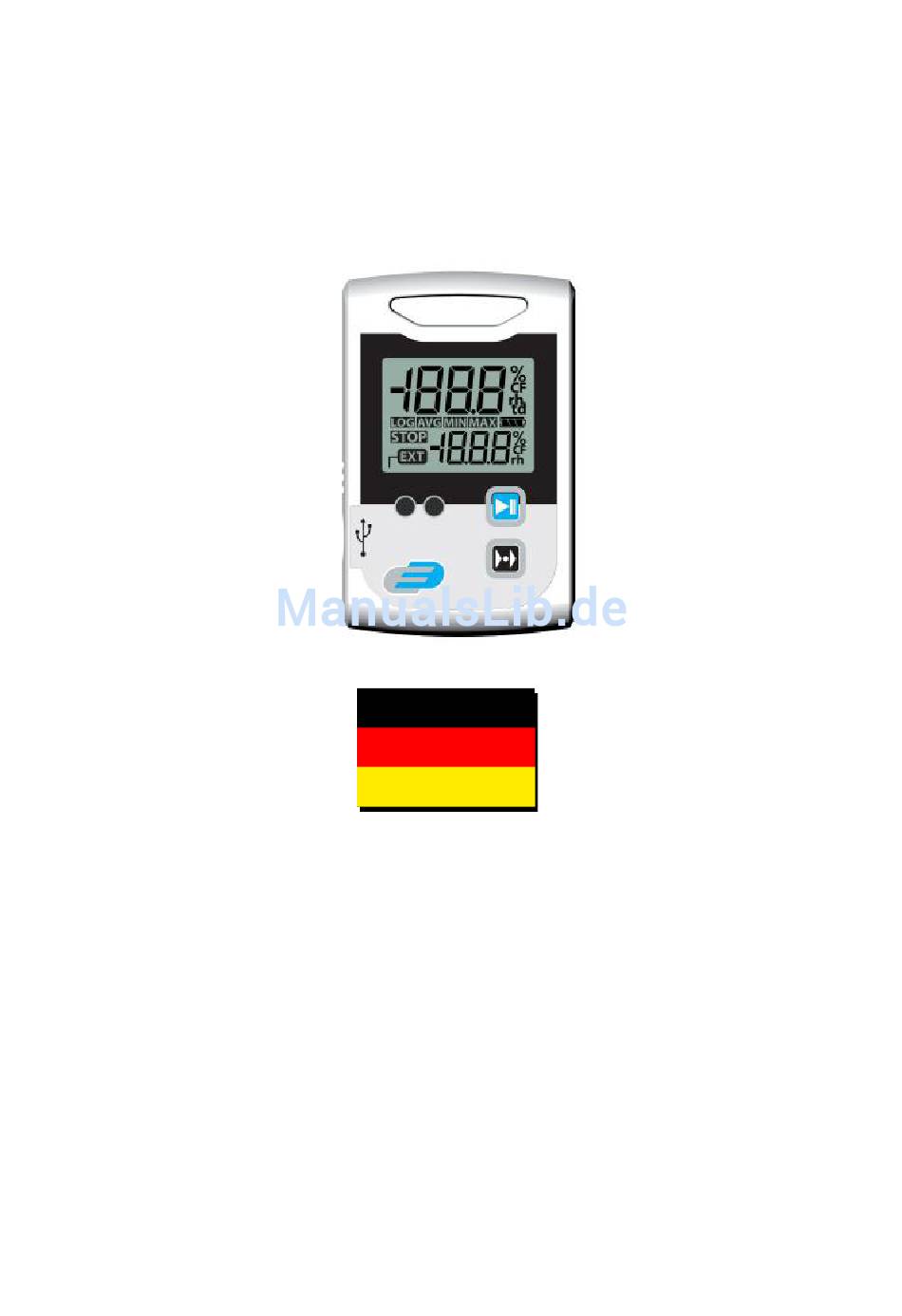

- Seite 1 Datenlogger Log100/110 deutsch Bedienungsanleitung Log100_deutsch_V010310...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einleitung 1.1. Hinweise 1.2. Inbetriebnahme 1.3. Standardeinstellungen bei Auslieferung 1.4. Kennzeichnung 2. Datenloggervorbereitung 3. Bedienung 3.1. Bedien- und Anzeigeelemente 3.2. Bedienung der Tasten 3.3. Anzeigeelemente der LCD-Anzeige 3.4. LED-Anzeige und Signalton 3.5. USB-Schnittstelle 3.6. Rückseite / Batteriefach 3.7. Batteriewechsel 4. -
Seite 3: Einleitung
1. Einleitung Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Dank für den Kauf dieses Produktes. Vor Inbetriebnahme lesen Sie bitte die Betriebsanleitung sorgfältig durch. So erhalten Sie wertvolle Informationen und machen sich im Umgang mit dem Messgerät vertraut. 1.1 Hinweise / Bitte beachten Zum Reinigen des Instrumentes keine aggressiven Reinigungsmittel verwenden, sondern nur mit einem trockenen oder feuchten Tuch abreiben. -
Seite 4: Datenloggervorbereitung
2. Datenlogger-Vorbereitung Bevor der Datenlogger bedient oder gestartet werden kann, muss er mit der Software DE-LOG-Graph konfiguriert werden. Sollte die Software noch nicht installiert sein – lesen Sie bitte die Installations- anweisung 4.1, und installieren Sie anschließend die Software auf Ihrem PC. 2.1 Bedien- und Anzeigeelemente Zum Konfigurieren des Datenloggers müssen Sie den Datenlogger via USB-Kabel mit dem PC verbinden und die Software starten. -
Seite 5: Anzeigeelemente Der Lcd-Anzeige
Messwert 2 Messwert 2 Externer Fühler Messwert 1 zeigt den aktuellen Feuchtewert(Log110) oder den aktuellen Temperatur-wert(Log100). Einheit Messwert 1 zeigt die aktuelle Messeinheit. Messwert 2 zeigt den Messwert in dem unteren Teil der Anzeige. Je nach Konfiguration können dies Temperaturwerte des internen oder des externen Temperatursensors, oder die Max- Min- Durchschnittswerte für alle Messgrößen sein. -
Seite 6: Usb-Schnittstelle
Ein Signalton ertönt beim Überschreiten eines eingestellten Grenzwertes. Ebenso quittiert ein Signalton den erfolgreichen Empfang beim Übertragen von Einstellungsparamtern an den via USB - Kabel angeschlossenen Datenlogger Die LEDs und der Signalton sind einzeln über die Software deaktivierbar. 3.5 USB-Schnittstelle Zum Programmieren oder Auslesen des Datenloggers muss dieser via USB-Kabel an Ihren PC angeschlossen werden. -
Seite 7: Software De-Log-Graph
4. Software DE-LOG-Graph Dieses Kapitel beschreibt den Aufbau der DE-LOG-Graph-Software und gibt Hinweise zu deren Bedienung. Es wird vorausgesetzt, dass der Anwender mit der Bedienung eines PC und den allgemeinen Funktionen des Windows®-Betriebssystems vetraut ist. 4.1 Systemvorrausetzungen PC PC/AT kompatibel mit 80486 Prozessor oder höher Festplatte mindestens 8 MB freie Kapazität für Software-Installation Speicher mindestens 8 MB freie Kapazität, zum Betrieb mit mehreren Geräten ca. -
Seite 8: Datei / Schnittstelle / Spracheinstellungen
Anklicken öffnet sich die entsprechende Menügruppe und stellt weitere Auswahlmöglichkeiten zur Verfügung. Werkzeugleiste: In der Werkzeugleiste stehen Symbole für häufiger benötigte Funktionen. Nach Anklicken wird die entsprechende Funktion ohne Umweg über die Menüleiste direkt ausgeführt. Geräteleiste: Die Geräteleiste enthält die Bilder aller in der Software aufgenommenen Geräte. Nach Anklicken eines Bildes mit der linken Maustaste wird die Verbindung zum entsprechenden Gerät aufgebaut. -
Seite 9: Datenlogger Kommunikation
4.5 Datenlogger Kommunikation Startansicht mit angeschlossenem Datenlogger... -
Seite 10: Datenlogger Programmieren Setupfenster
4.5.1 Datenlogger programmieren Setupfenster Start über Auswahl Menüpunkt Logger / Logger-setup programmieren oder über Symbolstart: Über das Setupfenster lassen sich alle Parameter einstellen und an den Datenlogger übertragen. Nachfolgend sind alle Paramterboxen erklärt. 1. Betriebsarten: programmierbar, zeichnet auf 2. Details anzeigen: siehe Abbildung 3. -
Seite 11: Datenlogger Auslesen
a. Auf manuellen Start warten…: Start erfolgt entweder über Start-Stopptaste oder Magnet b. Sofort (nach Übertragung) starten c. Starten zu festem Zeitpunkt: gemäß Einstellung von Datum und Uhrzeit 24. Gegen Mehrfachstart sichern: Neuer Start erst möglich wenn der Speicher ausgelesen wurde. 25. -
Seite 12: Diagramm- Und Tabelleneinstellungen
4.6 Diagramm- und Tabelleneinstellungen Nachdem Speichern der Daten können Sie sich die Messdaten als Grafik und/oder Tabelle anzeigen lassen. Diagramm-Menü: Feste Zeitachse Zeigt nur die letzten xx min (Einstellung unter manuelle Grafikeinstellungen) Diagramm und Tabelle Zeigt Diagramm und Tabellenwerte Diagramm Zeigt nur das Diagramm Tabellen Zeigt nur Tabellenwerte Messwertdatei laden Lädt eine archivierte Datei Kopieren Kopiert ein Diagramm in die Zwischenablage als Bitmap oder Metafile... -
Seite 13: Fenstereinstellungen
4.7 Fenstereinstellungen Anordnen Ordnet die Fenster in der Reihenfolge ihrer Enstehung an Überlappend Stapelt die Fenster versetzt aufeinander Übereinander Ordnet die Fenster bevorzugt übereinander an (mehr Zeilen als Spalten) Nebeneinander Ordnet die Fenster bevorzugt nebeneinander an (mehr Spalten als Zeilen) Alle minimieren Verkleinert alle Fenster auf Symbolgröße Alle schließen Schließt alle eingebetteten Fenster 4.8 Hilfe...
