Montage
Kessel montieren
Bei Kessel mit
Elektrofilteranlage:
Montageanleitung TM 150 - 250 | M0651021_de

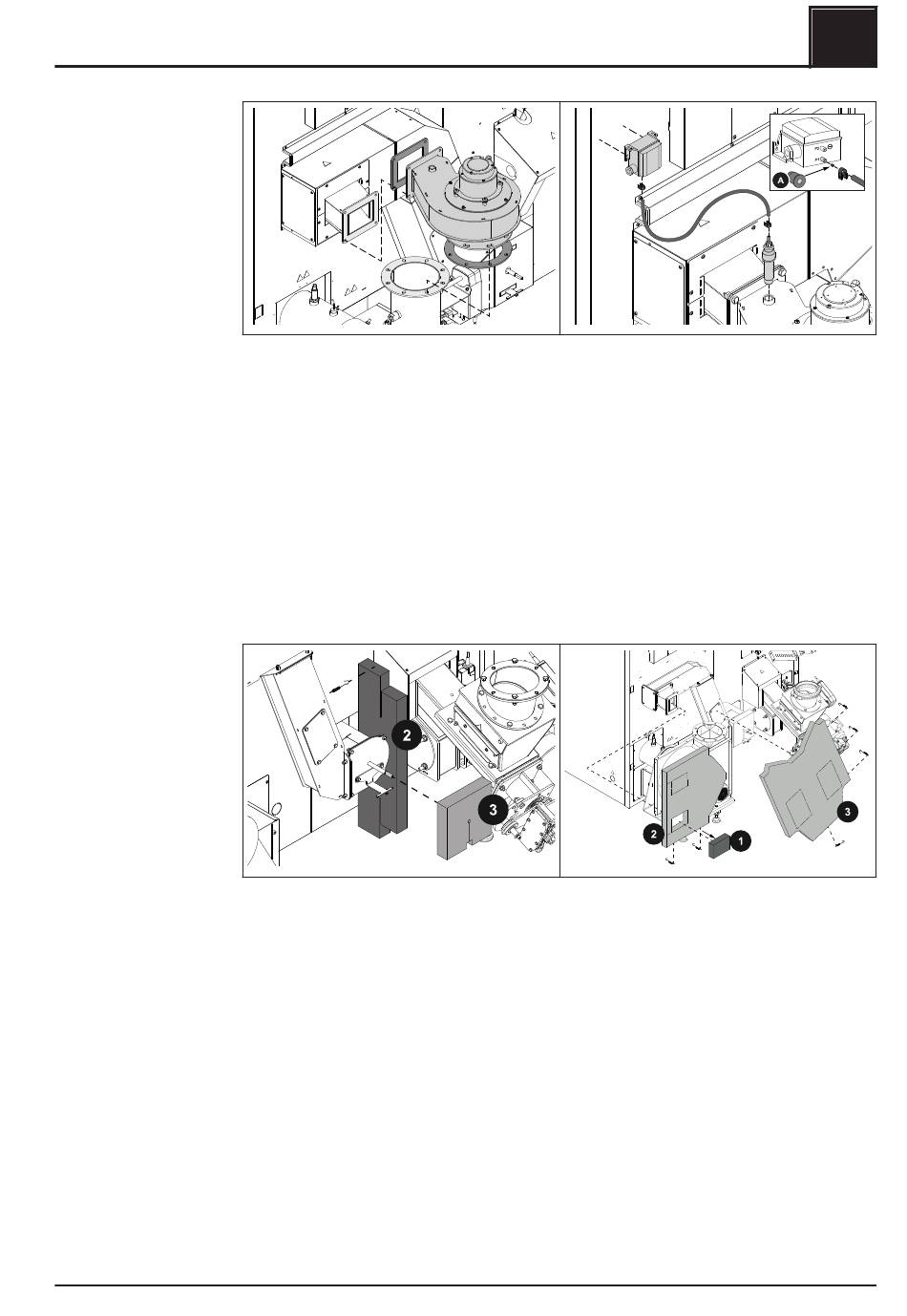

❒ Saugzuggehäuse inkl. Gebläse an der Abgaskonsole und am Zwischenflansch
montieren
❒ Differenzdrucktransmitter an der Kesselisolierung montieren
❒ Messnippel an der Muffe am Saugzuggehäuse einschrauben
❒ Reduzierstopfen (A) am Anschluss „P1" einschieben und Schlauch mit
Schlauchklemme montieren
❒ Mess-Schlauch mit Schlauchklemme am Messnippel montieren
HINWEIS! Das AGR-Gebläse sowie die Verbindung zum Saugzug müssen bauseits
isoliert werden! Der Triebsatz des AGR-Gebläses muss demontierbar bleiben.
❒ Wärmedämm-Matte (2) um Anschlusskonsole wickeln und mit Spannfedern
fixieren
❒ Wärmedämm-Matte (3) vorne auf Anschlusskonsole stecken
❒ Wärmedämmung (1) an der vorgestanzten Ausnehmung für Flansch entfernen
➥ Wärmedämmung aufheben, wird später noch benötigt!
❒ Wärmedämm-Matte (2) um oberen AGR-Kanal wickeln und mit Spannfedern
unten fixieren
❒ Wärmedämm-Matte (3) um unteren AGR-Kanal wickeln und oben mit
Spannfedern fixieren
