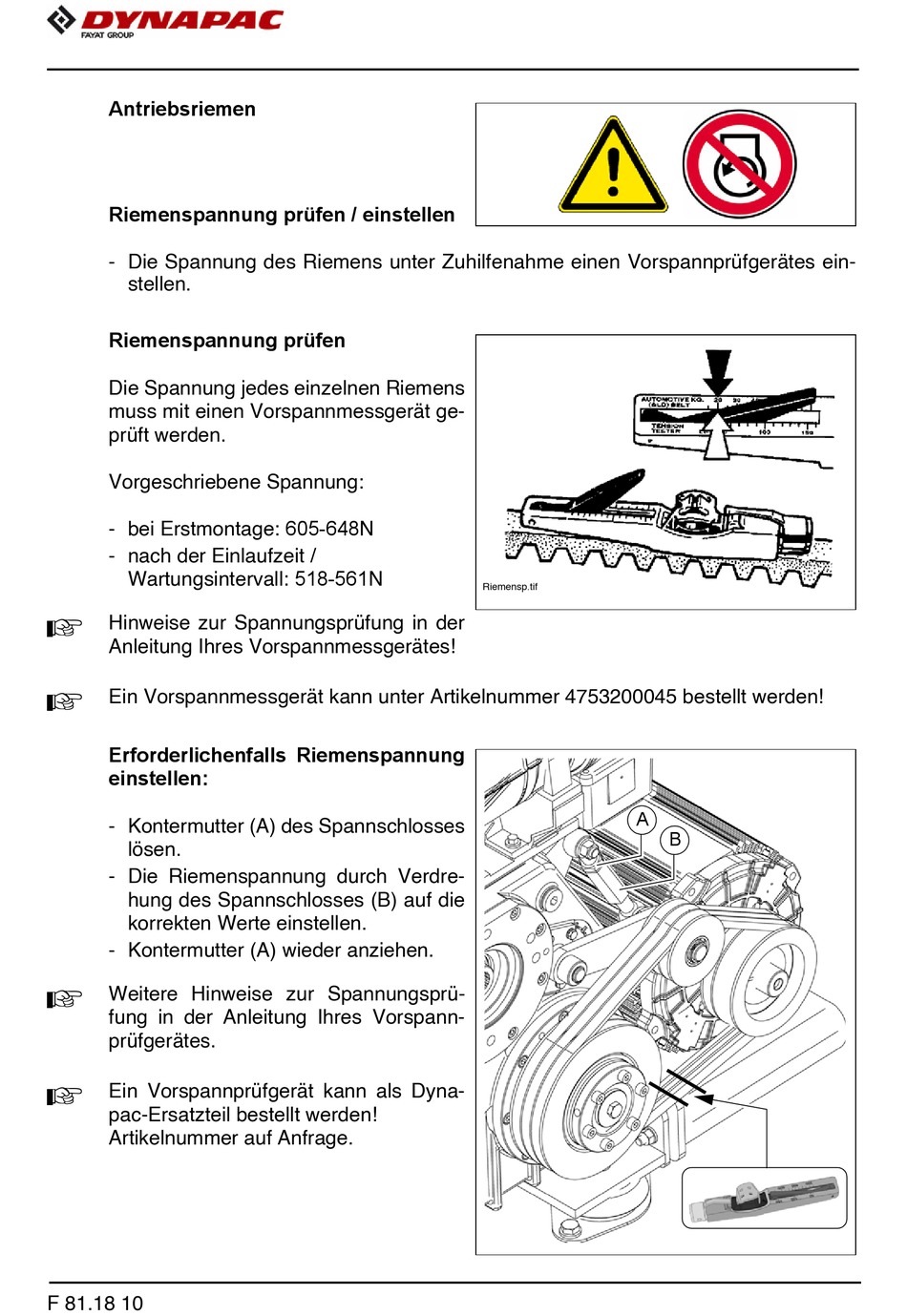

Antriebsriemen
Riemenspannung prüfen / einstellen
- Die Spannung des Riemens unter Zuhilfenahme einen Vorspannprüfgerätes ein-
stellen.
Riemenspannung prüfen
Die Spannung jedes einzelnen Riemens
muss mit einen Vorspannmessgerät ge-
prüft werden.
Vorgeschriebene Spannung:
- bei Erstmontage: 605-648N
- nach der Einlaufzeit /
Wartungsintervall: 518-561N
Hinweise zur Spannungsprüfung in der
A
Anleitung Ihres Vorspannmessgerätes!
Ein Vorspannmessgerät kann unter Artikelnummer 4753200045 bestellt werden!
A
Erforderlichenfalls Riemenspannung
einstellen:
- Kontermutter (A) des Spannschlosses
lösen.
- Die Riemenspannung durch Verdre-
hung des Spannschlosses (B) auf die
korrekten Werte einstellen.
- Kontermutter (A) wieder anziehen.
Weitere Hinweise zur Spannungsprü-
A
fung in der Anleitung Ihres Vorspann-
prüfgerätes.
Ein Vorspannprüfgerät kann als Dyna-
A
pac-Ersatzteil bestellt werden!
Artikelnummer auf Anfrage.
F 81.18 10
Riemensp.tif
A
B
