BEDIENUNG & WARTUNG

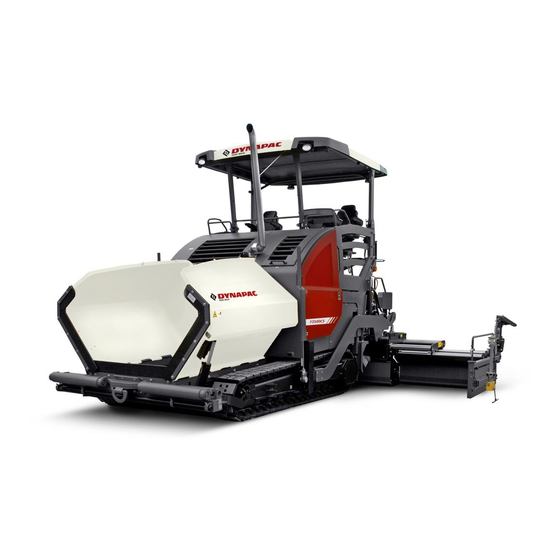

Straßenfertiger
Dynapac
F2500C / F2500CS
Typ 890 / 891
04-0516
4812019081 (A5)
Für den späteren Gebrauch im Dokumentenfach aufbewahren
gültig für:
_________________ - _________________
_________________ - _________________
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dynapac F2500C

Inhaltszusammenfassung für Dynapac F2500C

  • Seite 1 BEDIENUNG & WARTUNG Straßenfertiger Dynapac F2500C / F2500CS Typ 890 / 891 04-0516 4812019081 (A5) Für den späteren Gebrauch im Dokumentenfach aufbewahren gültig für: _________________ - _________________ _________________ - _________________...
  • Seite 2 www.dynapac.com...

  • Seite 3: Inhaltsverzeichnis

    Abmessungen (alle Maße in mm) ............10 Zulässige Steigungs- und Neigungswinkel ..........11 Zulässige Auffahrwinkel ................11 Gewichte F2500C (alle Angaben in t) ............12 Gewichte F2500CS (alle Angaben in t) ............ 12 Leistungsdaten F2500C ................13 Leistungsdaten F2500CS ................ 14 Fahrantrieb/Fahrwerk ................
  • Seite 4 Gefahrensymbole ..................28 Weitere Warn- und Bedienhinweise ............29 Typenschild Fertiger (41) ..............31 Motor-Typenschild ..................32 EN-Normen ....................33 Dauerschalldruckpegel F2500C, Cummins QSB 6.7-C173 .....33 Betriebsbedingungen während der Messungen ........33 Messpunktanordnung ................33 Dauerschalldruckpegel F2500CS, Cummins QSB 6.7-C173 ....34 Betriebsbedingungen während der Messungen ........34 Messpunktanordnung ................34 Ganz-Körper-Schwingungen ..............35...
  • Seite 5 Bedienung ................1 Sicherheitsbestimmungen ................1 Bedienelemente ..................3 Bedienpult ....................3 Fernbedienung ..................34 Betrieb..................1 Bedienelemente am Fertiger ..............1 Bedienelemente Fahrerstand ..............1 Wetterschutzdach (o) ................2 Aufstieg ....................4 Stauraum ....................4 Bedienplattform, verschiebbar (o) ............5 Arretierung Bedienplattform (o) .............
  • Seite 6 Zentralschmieranlage (o) ..............33 Fahrspurräumer (o) ................34 Excenterverstellung Bohle ..............35 Schubrollentraverse, verstellbar .....................36 Schubrollentraverse, hydraulisch ausfahrbar (o) ..............37 Schubrollendämpfung, hydraulisch (o) ..................37 Feuerlöscher (o) ...................38 Verbandkasten (o) ................38 Rundumleuchte (o) ................39 Betankungspumpe (o) ................40 Leuchtballon (o) ...................41 Montage und Betrieb ................42 Wartung ....................43 Leuchtmittel wechseln ................43 Truck Assist (o) ..................44...
  • Seite 7 Druck einstellen ................... 29 Druck für Bohlenbelastung/-entlastung einstellen ....... 29 Druck für Bohlensteuerung bei Fertiger-Stopp - Schwimmstopp mit Entlastung einstellen ..........31 Betrieb unterbrechen, Betrieb beenden ........... 33 Bei Einbaupausen (z.B. Verzögerung durch Mischgut-LKWs) .... 33 Bei längeren Unterbrechungen (z.B. Mittagspause) ................33 Nach Arbeitsende ................
  • Seite 8 Tastarm montieren ...................27 Höhengeber montieren ................27 Tastarm einrichten ..................28 Big-Ski 9m, Big-Ski 13m ................29 Big-Ski-Halterung am Holm montieren ..........31 Schwenkarme montieren ..............32 Mittelelement montieren ...............33 Big-Ski verlängern ................34 Sensorhalter montieren ................35 Sensoren montieren und ausrichten ............36 Verteilerbox montieren .................37 Anschlussplan ..................38 Schleppski 6m, 9m ..................39 Lenkautomat .....................41 Lenkautomat am Fertiger montieren ............42...
  • Seite 9 Wartung - Baugruppe Schnecke ........... 1 Wartung - Baugruppe Schnecke ..............1 Wartungsintervalle ..................3 Wartungsstellen ..................5 Schnecken-Aussenlager (1) ..............5 Planetengetriebe Schnecken (2) ............6 Antriebsketten der Förderschnecken (3) ................7 Schneckenkasten (4) ................8 Dichtungen und Dichtringe (5) ............... 9 Getriebe-Schrauben Anzugskontrolle (6) ................
  • Seite 10 Wartung - Laufwerk ..............1 Wartung - Laufwerk ..................1 Wartungsintervalle ..................3 Wartungsstellen ..................6 Kettenspannung (1) ................6 Bodenplatten (2) ..................9 Laufrollen (3) ..................10 Planetengetriebe (4) ................11 Schraubenverbindungen ..............13 Wartung - Elektrik ..............1 Wartung - Elektrik ..................1 Wartungsintervalle ..................3 Wartungsstellen ..................4 Batterien (1) ...................4 Wiederaufladen der Batterien ..............5 Generator (2) ..................6 Isolationsfehler ..................7...
  • Seite 11 F100 Prüfungen, Stillsetzung ............1 Prüfungen, Kontrollen, Reinigung, Stillsetzung .......... 1 Wartungsintervalle ..................2 Allgemeine Sichtkontrolle ................3 Schrauben und Muttern auf festen Sitz prüfen .......... 3 Prüfung durch einen Sachkundigen ............3 Reinigung ....................4 Reinigung der Mulde .................. 5 Reinigung von Lattenrost und Schnecke ...........

  • Seite 13: Vorwort

    Der Hersteller behält sich im Interesse der technischen Weiterentwicklung das Recht vor, Änderungen unter Beibehaltung der wesentlichen Merkmale des beschriebenen Gerätetyps vorzunehmen, ohne die vorliegende Betriebsanleitung gleichzeitig zu be- richtigen. Dynapac GmbH Wardenburg Ammerländer Strasse 93 D-26203 Wardenburg / Germany...

  • Seite 14: Sicherheitshinweise Allgemein

    Die folgenden Warnhinweise, Verbotszeichen und Gebotszeichen deuten auf Ge- fährdungen für Personen, Maschine und Umwelt durch Restrisiken beim Betrieb der Maschine hin. Die Nichtbeachtung dieser Hinweise, Verbote und Gebote kann lebensgefährliche Verletzungen zur Folge haben! Die Dynapac-„Richtlinie für die bestimmungs- und ordnungsgemäße Verwendung von Strassenfertigern“ist zusätzlich zu beachten!

  • Seite 15: Sicherheitszeichen, Signalwörter

    Sicherheitszeichen, Signalwörter Die Signalwörter „Gefahr“, „Warnung“, „Vorsicht“, „Hinweis“ stehen in den Sicher- heitshinweisen im farbig unterlegten Titelfeld. Sie folgen einer bestimmten Hierarchie und geben in Verbindung mit dem Warnsymbol die Schwere der Gefahr bzw. die Art des Hinweises an. „Gefahr“ ! GEFAHR Gefahr von Personenschäden.

  • Seite 16: Warnsymbole

    Warnsymbole Warnung vor einer Gefahrenstelle oder Gefährdung! Die Nichtbeachtung der Warnhinweise kann lebensgefährliche Ver- letzungen zur Folge haben! Warnung vor Einzugsgefahr! In diesem Arbeitsbereich / an diesen Elementen besteht Einzugsge- fahr durch sich drehende oder fördernde Elemente! Tätigkeiten nur bei abgeschalteten Elementen durchführen! Warnung vor gefährlicher elektrischer Spannung! Wartungs- und Reparaturarbeiten an der elektrischen Anlage der Bohle dürfen nur durch eine Elektrofachkraft durchgeführt werden...
  • Seite 17 Warnung vor Absturzgefahr! Warnung vor Gefahren durch Batterien! Warnung vor gesundheitsschädlichen oder reizenden Stoffen! Warnung vor feuergefährlichen Stoffen! Warnung vor Gasflaschen!

  • Seite 18: Verbotszeichen

    Wartungs- und Instandsetzungsarbeiten dürfen nur bei stillgesetz- tem Dieselmotor durchführt werden! Mit Wasser abspritzen verboten! Mit Wasser löschen verboten! Eigenständige Wartung verboten! Wartung nur durch qualifizierte Fachkraft zulässig! Halten Sie Rücksprache mit dem Dynapac-Service Feuer!, offenes Licht und Rauchen verboten! Nicht schalten!

  • Seite 19: Schutzausrüstung

    Schutzausrüstung Durch örtlich gültige Vorschriften kann das Tragen von verschiedenen Schutzmitteln erforderlich sein! Beachten Sie diese Vorschriften! Tragen Sie eine Schutzbrille zum Schutz Ihrer Augen! Tragen Sie einen geeigneten Kopfschutz! Tragen Sie zum Schutz Ihres Gehöres einen geeigneten Gehör- schutz! Tragen Sie zum Schutz Ihrer Hände geeignete Schutzhandschuhe! Tragen Sie zum Schutz Ihrer Füße Sicherheitsschuhe! Tragen Sie immer eng anliegende Arbeitskleidung!

  • Seite 20: Umweltschutz

    Umweltschutz Die örtlich gültigen Gesetze, Richtlinien und Vorschriften zur ordnungsgemäßen Ver- wertung und Beseitigung von Abfällen sind grundsätzlich zu beachten, auch wenn diese hier nicht ausdrücklich genannt werden. Bei Reinigungs-, Wartungs-, und Reparaturarbeiten dürfen wassergefährdende Stof- fe wie: - Schmierstoffe (Öle, Fette) - Hydrauliköl - Dieselkraftstoff - Kühlmittel...

  • Seite 21: Weitere Hinweise

    Weitere Hinweise Herstellerdokumentation, zusätzliche Dokumentation beachten! z.B. Wartungsanleitung des Motorenherstellers Beschreibung / Darstellung zutreffend bei Ausstattung mit Gashei- zung! Beschreibung / Darstellung zutreffend bei Ausstattung mit Elektro- heizung! t Kennzeichnet Serienausstattung. o Kennzeichnet Zusatzausstattung.

  • Seite 22: Ce-Kennzeichnung Und Konformitätserklärung

    Bedienung entstehen. - Reparaturen oder Manipulationen von Personen vorgenommen werden, die hierzu weder ermächtigt noch ausgebildet sind. - Zubehör oder Ersatzteile verwendet werden, die Ursache für Schäden sind und für die keine Freigabe durch Dynapac erteilt wurde. V 10...

  • Seite 23: Restrisiken

    Restrisiken Hierbei handelt es sich um die Risiken, die verbleiben, auch wenn alle möglichen Maßnahmen und Sicherheitsvorkehrungen getroffen wurden, die helfen Gefährdun- gen (Risiken) zu minimieren oder ihre Eintrittswahrscheinlichkeit und Tragweite ge- gen Null laufen zu lassen. Restrisiken in Form von - Lebens- oder Verletzungsgefahr für Personen an der Maschine - Umweltgefährdungen durch die Maschine - Sachschäden sowie Leistungs- und Funktionalitätseinschränkungen an der...

  • Seite 24: Vernünftigerweise Vorhersehbare Fehlanwendungen

    Vernünftigerweise vorhersehbare Fehlanwendungen Jede vernünftigerweise vorhersehbare Fehlanwendung der Maschine ist miss- bräuchlich. Bei Fehlanwendung erlischt die Gewährleistung des Herstellers, die allei- nige Verantwortung trägt der Betreiber. Vernünftigerweise vorhersehbare Fehlanwendungen der Maschine sind: - Aufenthalt im Gefahrenbereich der Maschine - Befördern von Personen - Verlassen des Bedienstandes im Maschinenbetrieb - Entfernen von Schutz- oder Sicherheitseinrichtungen - Inbetriebnahme und Verwendung der Maschine außerhalb des Bedienstandes.

  • Seite 25: A Bestimmungsgemäße Verwendung

    A Bestimmungsgemäße Verwendung Die Dynapac-„Richtlinie für die bestimmungs- und ordnungsgemäße Verwendung von Strassenfertigern“ ist im Lieferumfang dieses Geräts enthalten. Sie ist Bestand- teil dieser Betriebsanleitung und unbedingt zu beachten. Nationale Vorschriften gel- ten uneingeschränkt. Die in vorliegender Betriebsanleitung beschriebene Straßenbaumaschine ist ein Strassenfertiger, der für den schichtweisen Einbau von Mischgut, Walz- bzw.

  • Seite 27: B Fahrzeugbeschreibung

    B Fahrzeugbeschreibung Einsatzbeschreibung Der Dynapac Strassenfertiger F2500C / F2500CS ist ein mit Raupenlaufwerk ausge- rüsteter Fertiger zum Einbau von bituminösem Mischgut, Walz- bzw. Magerbeton, Gleisbauschotter und ungebundenen Mineralgemischen für Pflasteruntergründe.

  • Seite 28: Baugruppen- Und Funktionsbeschreibung

    Baugruppen- und Funktionsbeschreibung Pos. Bezeichnung Mischgutbehälter (Mulde) Schubrollen für LKW-Andockung Rohr für Peilstab (Richtungsanzeiger) und Schleppski-Befestigung Kettenlaufwerk Nivellierzylinder für Einbaustärke Zugrolle Holm-Zugschiene Einbaustärkenanzeiger Holm Fahrantrieb des Kettenlaufwerks Schnecke Bohle Bedienstand Bedienpult (seitenverschiebbar) Wetterschutzdach Arbeitsscheinwerfer Fahrspurreiniger t = Serienausstattung o = Zusatzausstattung...

  • Seite 29: Fahrzeug

    Fahrzeug Aufbau Der Strassenfertiger besitzt einen Rahmen in Stahl-Schweißkonstruktion, auf dem die einzelnen Baugruppen montiert sind. Die Kettenlaufwerke gleichen Bodenunebenheiten aus und gewährleisten auch durch die Aufhängung der Einbaubohle eine besondere Einbaugenauigkeit. Mit dem stufenlosen hydrostatischen Fahrantrieb kann die Geschwindigkeit des Strassenfertigers den jeweiligen Arbeitsbedingungen angepasst werden.
  • Seite 30 Motor: Der Strassenfertiger wird von einem wassergekühlten Dieselmotor angetrie- ben. Nähere Einzelheiten können den technischen Daten und der Betriebsanleitung für den Motor entnommen werden. Laufwerk: Die beiden Kettenlaufwerke werden unabhängig voneinander angetrie- ben. Sie arbeiten direkt, ohne pflege- und wartungsbedürftige Antriebsketten. Die Spannung der Laufwerksketten lässt sich über Fettspanner nachstellen.
  • Seite 31 Mischgutbehälter (Mulde): Der Muldeneinlauf ist mit einem Lattenrost-Fördersys- tem zum Entleeren und Weitertransport an die Verteilerschnecke versehen. Das Fassungsvermögen beträgt ca. 15,0 t. Zur besseren Entleerung und gleichmäßiger Mischgutförderung können die Seiten- teile der Mulde hydraulisch einzeln eingeklappt werden. Mischgutförderung: Der Strassenfertiger besitzt zwei unabhängig voneinander an- getriebene Lattenrostförderbänder, die das Mischgut aus der Mulde zu den Verteiler- schnecken fördern.
  • Seite 32 Nivelliersystem/Querneigungsregelung: Mit der Querneigungsregelung (o) kann der Zugpunkt wahlweise links oder rechts mit einer definierten Differenz zur Ge- genseite gesteuert werden. Zur Ermittlung des Ist-Wertes sind die beiden Zugholme mit einem Querneigungsge- stänge verbunden. Die Querneigungsregelung arbeitet immer in Kombination mit der Bohlen-Höhenver- stellung auf der jeweils gegenüberliegenden Seite.

  • Seite 33: Gefahrenbereiche

    Gefahrenbereiche WARNUNG Gefahr durch Personen im Gefahrenbereich Personen im Gefahrenbereich können durch Maschinen- bewegungen und Maschinenfunktionen schwer verletzt oder getötet werden! - Der Aufenthalt im Gefahrenbereich ist während des Betriebes verboten! - Während des Betriebes dürfen sich nur der Maschinenführer und das Bohlenpersonal auf der Maschine oder im Gefahrenbereich aufhalten.

  • Seite 34: Sicherheitseinrichtungen

    Sicherheitseinrichtungen 4 5 6 7...
  • Seite 35 Pos. Bezeichnung Muldentransportsicherung Holmverriegelung, mechanisch / hydraulisch (o) Hauptschalter Not-Aus-Taster Hupe Zündschlüssel Beleuchtung Verriegelung Wetterschutzdach (o) Feuerlöscher (o) Bohlenwarnblinkanlage (o) Hauben, Seitenklappen, Verkleidungen Rundumleuchte (o) Jeweils auf beiden Seiten der Maschine Sicheres Arbeiten ist nur möglich bei einwandfrei funktionierenden Bedien- und Sicherheitseinrichtungen sowie ordnungsgemäß...

  • Seite 36: Technische Daten Standardausführung

    Technische Daten Standardausführung Abmessungen (alle Maße in mm) 2125 2900 6145 6400 1990 2550 3290 3400 Technische Daten der betreffenden Bohle siehe Bohlen-Betriebsanleitung.

  • Seite 37: Zulässige Steigungs- Und Neigungswinkel

    Zulässige Steigungs- und Neigungswinkel max 15° max 15° max 15° max 15° Vor dem Betreiben der Maschine in Schräglagen (Steigung, Gefälle, Seitenneigung) über dem angegeben Wert hinaus, ist Rücksprache mit dem Kundendienst für Ihre Maschine zu halten! Zulässige Auffahrwinkel max 13° max 15°...

  • Seite 38: Gewichte F2500C (Alle Angaben In T)

    Gewichte F2500C (alle Angaben in t) Fertiger ohne Bohle ca. 14,5 Fertiger mit Bohle: - V5100 ca. 18,2 Mit Anbauteilen für max. Arbeits- ca. xxx breite zusätzlich max. Mit gefüllter Mulde ca. 15,0 zusätzlich max. Gewichte der betreffenden Bohle und der Bohlenteile siehe Betriebsanleitung für die Bohlen.

  • Seite 39: Leistungsdaten F2500C

    Leistungsdaten F2500C V5100TV 2,55 2,00 5,10 8,10 Transportgeschwindigkeit 0 - 4 km/h Arbeitsgeschwindigkeit 0 - 30 m/min Einbaustärke -150 - 320 Max. Korngröße Einbauleistung theoretisch...

  • Seite 40: Leistungsdaten F2500Cs

    Leistungsdaten F2500CS V5100TV 2,55 2,00 5,10 8,10 V6000TV 3,00 2,00 6,00 9,00 Transportgeschwindigkeit 0 - 4 km/h Arbeitsgeschwindigkeit 0 - 30 m/min Einbaustärke -150 - 320 Max. Korngröße Einbauleistung theoretisch...

  • Seite 41: Fahrantrieb/Fahrwerk

    Hydrostatischer Antrieb, stufenlos regelbar Zwei einzeln angetriebene Raupenlaufwerke mit Laufwerk Gummistollen-Laufwerksketten Wendevermögen Drehen auf der Stelle Geschwindigkeit siehe oben Motor F2500C Marke/Typ Cummins QSB 6.7-C173 Ausführung 6-Zyl.-Dieselmotor (wassergekühlt) Leistung 110 KW / 150 PS (@ 2200 1/min) Schadstoffemisson in EU 3A / Tier 3 Übereinstimmung mit:...

  • Seite 42: Mischgutbehälter (Mulde)

    5.12 Mischgutbehälter (Mulde) Fassungsvermögen ca. 6,5 m = ca. 15,0 t Kleinste Einlaufhöhe, Mitte 555 mm Kleinste Einlaufhöhe, Außen 560 mm Muldenbreite außen, offen 3610 mm 5.13 Mischgutförderung Doppel-Transportband Breite 2 x 655 mm Lattenrost-Förderbänder Links und rechts getrennt schaltbar Antrieb Hydrostatisch, 0/1 Fördermengensteuerung...

  • Seite 43: Bohlenhubeinrichtung

    5.15 Bohlenhubeinrichtung Bei Stillstand: - Bohlenstop - Bohlenstop mit Vorspannung (max. Druck 50 bar) Sonderfunktionen Beim Einbau: - Bohlenbelastung - Bohlenentlastung (max. Druck 50 bar) Mechanische Höhengeber Nivelliersystem Optionale Systeme mit und ohne Querneigungsregelung 5.16 Elektrische Anlage Bordspannung 24 V Batterien 2 x 12 V, 88 Ah Generator (o)

  • Seite 44: Kennzeichnungsstellen

    Kennzeichnungsstellen Gefahr durch fehlende oder fehlverstandene VORSICHT Maschinenbeschilderung Durch fehlende oder fehlverstandene Maschinenbeschilde- rung besteht Verletzungsgefahr! - Entfernen Sie keine Warn- oder Hinweisschilder von der Maschine. - Beschädigte oder verloren gegangene Warn- oder Hinweisschilder müssen umgehend ersetzt werden. - Machen Sie sich mit der Bedeutung und der Position der Warn- und Hinweisschilder vertraut.
  • Seite 46 xxxxxxxxxxxxxxxxx...

  • Seite 47: Warnschilder

    Warnschilder Piktogramm Bedeutung - Warnung - Betriebsanleitung! Gefahr durch unsachgemäße Bedie- nung. Das Maschinenpersonal muss vor Inbetriebnahme der Maschine die Si- cherheits-,Bedienungs- und Wartungs- anleitung der Maschine gelesen und verstanden haben! Missachtung der Be- dien- und Warnhinweise kann zu schwersten Verletzungen bis hin zum Tod führen.
  • Seite 48 Piktogramm Bedeutung - Warnung - Quetschgefahr für Finger und Hand durch bewegliche , zugäng- liche Maschinenteile! Quetschstelle kann zu schwersten Ver- letzungen mit Verlust von Körperteilen an Finger oder Hand führen. Halten Sie die Hände im sicherem Ab- stand vom Gefahrenbereich! - Warnung - Federbelastetes Bauteil! Die unsachgemäße Ausführung von Ar- beiten kann zu schwersten Verletzungen...
  • Seite 49 Piktogramm Bedeutung - Warnung - Gefährdung durch Hydro- speicher und unter Druck stehendem Hydrauliköl! Unter hohem Druck austretendes Hy- drauliköl kann die Haut durchdringen und in den Körper eindringen und zu schwersten Verletzungen bis hin zum Tod führen. Beachten Sie die Betriebsanleitung! - Warnung - Gefährdung durch wasser- gefüllte Reifen! Unsachgemäßer Umgang mit wasserge-...

  • Seite 50: Infoschilder

    Infoschilder Piktogramm Bedeutung - Betriebsanleitung Position des Aufbewahrungsfaches. - Hebepunkt Das Heben der Maschine ist nur an diesen Anschlag- punkten erlaubt! - Verzurrpunkt Das Verzurren der Maschine ist nur an diesen An- schlagpunkten erlaubt! - Batterietrennschalter Position des Batterietrennschalters. - Dieselkraftstoff Position der Einfüllstelle.
  • Seite 51 Piktogramm Bedeutung - Motoröl Position der Einfüll- und Kontrollstelle. - Motor-Kühlwasser Position der Einfüll- und Kontrollstelle. - Hydrauliköl Position der Einfüllstelle. - Hydraulikölstand Position Kontrollstelle. - Motoröl-Ablassstelle Position der Ablassstelle. - Getriebeöl Position der Einfüll- und Kontrollstelle. - Getriebeöl-Ablassstelle Position der Ablassstelle.

  • Seite 52: Ce-Kennzeichnung

    Piktogramm Bedeutung - Stampfer, Drehzahleinsteller Position des Drehzahleinstellers. - Vibration, Drehzahleinsteller Position des Drehzahleinstellers. CE-Kennzeichnung Nr. Piktogramm Bedeutung - CE, Schallleistungspegel...

  • Seite 53: Gebotszeichen, Verbotszeichen, Warnzeichen

    Gebotszeichen, Verbotszeichen, Warnzeichen Nr. Piktogramm Bedeutung - Gehörschutz tragen - Betreten der Fläche verboten! - Bereich oder Bauteil nicht mit Wasser bespritzen! - Warnung vor Gefahren durch Batterien! - Erste-Hilfe-Kasten...

  • Seite 54: Gefahrensymbole

    Gefahrensymbole Nr. Piktogramm Bedeutung - XN: Gesundheitsgefahr! Bei Aufnahme in den Körper kann dieser Stoff Gesundheitsschäden verursachen! Stoff mit Reizwirkung auf Haut, Augen und Atmungsorgane; kann Entzündungen verursachen Kontakt mit dem menschlichen Körper, auch Einatmen der Dämpfe, vermeiden und bei Unwohlsein den Arzt aufsuchen. - N: Umweltgefährlicher Stoff! Bei Freisetzung in die Umwelt kann eine Schädigung des Ökosystems sofort oder...

  • Seite 55: Weitere Warn- Und Bedienhinweise

    Weitere Warn- und Bedienhinweise Piktogramm Bedeutung - Warnung - Gefährdung durch nicht gestützte Bohle! Die absackende Bohle kann zu schwersten Verletzungen bis hin zum Tod führen! Holmverriegelung nur bei Dachprofileinstellung „Null“ einlegen. Holmverriegelung nur für Transportzwecke! Bohle nicht belasten oder unter der Bohle arbeiten, wenn diese nur mit der Holmverriegelung gesichert ist! - Achtung - Überspannungsgefahr des...
  • Seite 56 Piktogramm Bedeutung - Übersicht „Reifendruck / Arbeitsbreite / Geschwindigkeitsvorwahl“ - Übersicht „Reifendruck / Arbeitsbreite / Geschwindigkeitsvorwahl“ - Motorstart - Alle Schalter in Neutralstellung! Bei zugeschalteten Funktionen kann der Antriebsmotor nicht gestartet werden. Beachten Sie die Betriebsanleitung!

  • Seite 57: Typenschild Fertiger (41)

    Typenschild Fertiger (41) Pos. Bezeichnung Fertigertyp Baujahr Betriebsgewicht inkl. aller Anbauteile in kg Maximal zulässiges Gesamtgewicht in kg Maximal zulässige Achsbelastung der Vorderachse in kg Maximal zulässige Achsbelastung der Hinterachse in kg Maximal zulässige Achsbelastung der Nachläufer-Achse in kg (o) Nennleistung in kW Produkt-Identifikations-Nummer (PIN) Die eingestanzte Produkt-Identifikations-Nr.

  • Seite 58: Erklärung Der 17-Stelligen Pin-Seriennummer

    Erklärung der 17-stelligen PIN-Seriennummer >10002014JHG002076< - Hersteller - Familie/Modell - Kontrollbuchstabe - Seriennummer...

  • Seite 59: Motor-Typenschild

    Motor-Typenschild Das Motortypenschild (1) ist an der Oberseite des Motors angebracht. Auf dem Schild sind Motortyp, Seriennummer und Motordaten angegeben. Bei Ersatzteilbestellung bitte die Seriennummer des Motors angeben. Siehe auch Motor-Betriebsanleitung.

  • Seite 60: En-Normen

    EN-Normen Dauerschalldruckpegel F2500C, Cummins QSB 6.7-C173 Für diesen Fertiger ist das Tragen von Gehörschutzmitteln vorgeschrieben. Der Im- missionswert am Fahrerohr kann durch die unterschiedlichen Einbaumaterialien stark schwanken und 85 dB(A) überschreiten. Ohne Gehörschutz können Gehör- schäden auftreten. Die Messungen der Schallemission des Fertigers sind gemäß der EN 500-6:2006 und ISO 4872 unter Freifeldbedingungen durchgeführt worden.

  • Seite 61: Dauerschalldruckpegel F2500Cs, Cummins Qsb 6.7-C173

    Dauerschalldruckpegel F2500CS, Cummins QSB 6.7-C173 Für diesen Fertiger ist das Tragen von Gehörschutzmitteln vorgeschrieben. Der Im- missionswert am Fahrerohr kann durch die unterschiedlichen Einbaumaterialien stark schwanken und 85 dB(A) überschreiten. Ohne Gehörschutz können Gehör- schäden auftreten. Die Messungen der Schallemission des Fertigers sind gemäß der EN 500-6:2006 und ISO 4872 unter Freifeldbedingungen durchgeführt worden.

  • Seite 62: Ganz-Körper-Schwingungen

    Ganz-Körper-Schwingungen Bei bestimmungsgemäßer Verwendung werden die gewichteten Effektivwerte der Beschleunigung am Fahrerplatz von a = 0,5 m/s im Sinne der DIN EN 1032 nicht überschritten. Hand-Arm-Schwingungen Bei bestimmungsgemäßer Verwendung werden die gewichteten Effektivwerte der Beschleunigung am Fahrerplatz von a = 2,5 m/s im Sinne der DIN EN ISO 20643 nicht überschritten.

  • Seite 63: C10 Transport

    C 10 Transport Sicherheitsbestimmungen für den Transport Bei unsachgemäßer Vorbereitung von Fertiger und Bohle und unsachgemäßer Durchführung des Transports besteht Unfallgefahr! Fertiger und Bohle bis auf Grundbreite abbauen. Alle überstehende Teile (Nivellier- automatik, Schnecken-Endschalter, Begrenzungsbleche etc.) abbauen. Bei Trans- porten mit Sondergenehmigung diese Teile sichern! Muldenhälften schließen und Muldentransportsicherungen einhängen.

  • Seite 64: Transport Mittels Tieflader

    Transport mittels Tieflader Fertiger und Bohle bis auf die Grundbreite abbauen, ggf. auch Begrenzungsbleche abbauen. Die maximalen Auffahrwinkel finden Sie im Abschnitt „Technische Daten“! Den Füllstand der Betriebsstoffe überprüfen, damit diese bei Schräglagenfahrt nicht austreten. Anschlag und Verlademittel müssen den Bestimmungen der gültigen Unfallverhü- tungsvorschriften entsprechen! Bei der Auswahl der Anschlag und Verlademittel ist das Gewicht des Fertigers zu be- rücksichtigen!
  • Seite 65 Tätigkeit Schalter - Muldenhälften schließen. - Beide Muldentransportsicherungen einlegen. - Bohle anheben. - Bohlentransportsicherungen einlegen. - Nivellierzylinder vollständig ausfahren. - Bohle bis auf die Grundbreite des Fertigers zusammenfahren.

  • Seite 66: Ladungssicherung

    Ladungssicherung Die nachfolgenden Ausführungen zur Sicherung der Maschine für den Tiefladertrans- port sind lediglich als Beispiele für eine korrekte Ladungssicherung zu betrachten. Beachten Sie stets die lokalen Vorschriften zur Ladungssicherung und zur korrekten Verwendung von Ladungssicherungsmitteln. Zum normalen Fahrbetrieb gehören auch Vollbremsungen, Ausweichmanöver und schlechte Wegstrecken.

  • Seite 67: Auf Den Tieflader Fahren

    Auf den Tieflader fahren Sicherstellen, dass sich beim Beladen keine Personen im Gefahrenbereich befinden. HINWEIS Vorsicht! Mögliche Kollision von Bauteilen - Beim Befahren von Steigungen den Fahrspurräumer in oberer Position arretieren. - Im Arbeitsgang und mit geringer Motordrehzahl auf den Tieflader fahren.

  • Seite 68: Zurrmittel

    Zurrmittel Es werden die zum Fahrzeug gehörenden Ladungssicherungsmittel, Zurrgurte und Zurrketten eingesetzt. Abhängig von der Ausführung der Ladungssicherung werden ggf. zusätzliche Schäkel, Ringschrauben, Kantenschutzplatten und Anti-Rutsch-Mat- ten benötigt. Die angegebenen Werte zur zulässigen Zurrkraft und Tragfähigkeit sind zwingend einzuhalten! Zurrketten und Zurrgurte stets handfest (100-150daN) anziehen. - Zurrkette zulässige Zurrkraft LC 4.000 daN - Zurrgurte...

  • Seite 69: Verladung

    Verladung Die Lastverteilung ist bei der Beladung zu beachten! Bei einigen Fahrzeugen ist die Sattellast zu niedrig und die Ladung muss weiter nach hinten auf dem Fahrzeug platziert werden (A). Dabei sind die Angaben zur Lastverteilung beim Fahrzeug sowie der Lastschwer- punkt des Fertigers zu beachten.

  • Seite 70: Maschinenvorbereitung

    Maschinenvorbereitung Nach der Positionierung der Maschine auf dem Tieflader müssen folgende Vorberei- tungen durchgeführt werden: - Bei verfahrbarer Plattform: Arretierbolzen (1) ordnungsgemäß setzen. - Mulde schließen, Muldentransportsicherungen (2) an beiden Seiten setzen. - Anti-Rutsch-Matten auf der gesamten Fahrzeugbreite unter der Bohle positionieren (3) und Bohle absenken.

  • Seite 71: Ladungssicherung

    Ladungssicherung Seitliche Sicherung Die seitliche Sicherung ist durch Diagonalzurren des Fertigers durchzuführen. Hierbei sind die Anschlagpunkte am Fertiger sowie am Tieflader zu beachten. Die Zurrketten sind wie dargestellt anzubringen. Sicherung im vorderen Bereich Die Sicherung vorne ist durch Diagonalzurren des Fertigers durchzuführen. Hierbei sind die Anschlagpunkte am Fertiger sowie am Tieflader zu beachten.

  • Seite 72: Sicherung Im Hinteren Bereich - Bohle Mit Seitenschild

    Sicherung im hinteren Bereich - Bohle mit Seitenschild Quer zur Fahrtrichtung im hinteren Bereich ist die Sicherung durch Diagonalzurren des Fertigers durchzuführen. Hierbei sind die Anschlagpunkte am Fertiger (Ring- schrauben) sowie am Tieflader zu beachten. Die Zurrgurte sind wie dargestellt anzu- bringen.

  • Seite 73: Sicherung Im Hinteren Bereich - Bohle Ohne Seitenschild

    Sicherung im hinteren Bereich - Bohle ohne Seitenschild Schritt 1 - Zurrgurte anbringen Die Sicherung hinten ist durch Diagonalzurren des Fertigers durchzuführen. Hierbei sind die Anschlagpunkte am Fertiger sowie am Tieflader zu beachten. Die Zurrgurte sind wie dargestellt anzubringen. Schritt 2 - Zurrketten anbringen Die Sicherung hinten ist durch Diagonalzurren des Fertigers durchzuführen.

  • Seite 74: Nach Dem Transport

    Nach dem Transport - Anschlagmittel entfernen. - Wetterschutzdach aufstellen: siehe Abschnitt „Wetterschutzdach“ - Bohle in Transportstellung anheben. - Motor starten und mit geringer Motordrehzahl/Geschwindigkeit herunterfahren. - Fertiger auf sicherem Platz abstellen, Bohle herablassen, Motor ausstellen. - Schlüssel abziehen und/oder Bedienpult mit Schutzhaube abdecken und sichern.

  • Seite 75: Wetterschutzdach (O)

    Wetterschutzdach (o) HINWEIS Vorsicht! Mögliche Kollision von Bauteilen Vor dem Ablassen des Daches müssen folgende Einstel- lungen vorgenommen werden: - Bedienplattform in zentraler Position arretiert - Bedienpult in zentraler Position arretiert - Bedienpult in unterster Position festgestellt und in hinterster Stellung eingerastet - Lenkradknauf steht unten (Radfertiger) - Fahrersitze in Mittelstellung geschwenkt und in unterster Position...
  • Seite 76 Das Wetterschutzdach lässt sich mit ei- ner manuellen Hydraulikpumpe aufstel- len und absenken. Das Auspuffrohr wird gemeinsam mit dem Dach abgesenkt bzw. aufgestellt. - Pumpenhebel (1) auf die Pumpe (2) stecken. - Bolzen (3) an beiden Dachseiten ziehen. - Pumpenhebel (1) betätigen, bis das Dach die oberste oder unterste Endla- ge erreicht hat.

  • Seite 77: Transportfahrten

    Transportfahrten Fertiger und Bohle bis auf die Grundbreite abbauen, ggf. auch Begrenzungsbleche abbauen. Vorbereitungen - Fertiger fahrbereit machen (siehe Kapitel D) - Alle überstehenden oder losen Teile am Fertiger und an der Bohle abbauen (siehe auch Bohlen-Betriebsanleitung). Die Teile sicher verstauen. Bei optional betriebener Bohle mit Gasheizanlage: - Gasflaschen der Bohlenheizung abnehmen: - Hauptabsperrhähne, und Flaschenventile schließen.
  • Seite 78 Tätigkeit Schalter - Muldenhälften schließen. - Beide Muldentransportsicherungen einlegen. - Bohle anheben. - Bohlentransportsicherungen einlegen. - Nivellierzylinder vollständig ausfahren. - Bohle bis auf die Grundbreite des Fertigers zusammenfahren.

  • Seite 79: Fahrbetrieb

    Fahrbetrieb Tätigkeit Schalter - Schnell/langsam-Schalter ggf. auf „Hase“ stellen. - Vorwahlregler auf „Null“ einrichten. - Fahrhebel auf Maximum ausschwenken. Maschine hat mit Fahrhebelauslenkung bereits einen geringen Vortrieb! - Gewünschte Fahrgeschwindigkeit mittels Vorwahlregler einrichten. - Zum Anhalten der Maschine Fahrhebel in Mittelstellung schwenken und Vorwahlreg- ler auf „Null“...

  • Seite 80: Verladen Mit Kran

    Verladen mit Kran WARNUNG Gefahr durch schwebende Lasten Kran und / oder angehobene Maschine können beim Heben kippen und Verletzungen verursachen! - Die Maschine darf nur an den gekennzeichneten Hebepunkten angehoben werden. - Beachten Sie das Betriebsgewicht der Maschine. - Gefahrenbereich nicht betreten. - Nur Hebezeuge mit ausreichender Tragfähigkeit verwenden.
  • Seite 81 Beispiel: Für das Verladen des Fahrzeuges mittels Krangeschirr sind vier Haltepunkte (1,2) vorgesehen. Abhängig vom verwendeten Bohlentyp befindet sich der Schwerpunkt des Fertigers mit montierter Bohle, im Bereich (3) der Maschine. - Fahrzeug gesichert abstellen. - Transportsicherungen einlegen. - Fertiger und Bohle bis auf die Grundbreite zurückbauen. - Überstehende oder lose Teile sowie die Gasflaschen der Bohlenheizung abneh- men (siehe Kapitel E und D).
  • Seite 82 siehe Abschnitt „Wetterschutzdach“ - Krangeschirr an die vier Haltepunkte (1, 2) anschlagen. Die max. zulässige Belastung der Haltepunkte beträgt an den Haltepunkten:73,5kN. Die zulässige Belastung gilt in vertikaler Richtung! Beim Transport auf waagerechte Lage des Fertigers achten!

  • Seite 83: Abschleppen

    Abschleppen Alle Vorsichtsmaßnahmen beachten, die für das Abschleppen von schweren Bauma- schinen gelten. Das Zugfahrzeug muss so beschaffen sein, dass es den Fertiger auch im Gefälle si- chern kann. Nur hierfür zugelassene Abschleppstangen benutzen. Falls erforderlich, Fertiger und Bohle bis auf die Grundbreite zurückbauen. Im Motorraum (linke Seite) befindet sich eine Handpumpe (1), die betätigt werden muss, um die Maschine abschleppen zu können.
  • Seite 84 - Kontermutter (2) lösen, Gewindestift (3) so weit wie möglich in die Pumpe schrauben, mit der Kontermutter si- chern. Ab Seriennummer 2014-2016, 2021ff. - Knauf (3a) in den Ventilkörper drü- cken. Während des Pumpvorgangs (nächster Schritt) kontrollieren, ob der Knauf in gedrückter Position verbleibt. - Hebel (4) der Handpumpe so lange betätigen, bis genug Druck aufgebaut ist und sich die Fahrwerksbremsen...
  • Seite 85 An beiden Fahrantriebspumpen (5) be- finden sich je zwei Hochdruckpatronen (6). Um die Abschleppfunktion zu aktivieren sind folgende Tätigkeiten durchzufüh- ren: - Kontermutter (7) eine halbe Umdre- hung lösen. - Schraube (8) einschrauben, bis ein er- höhter Widerstand auftritt. Schraube anschließend noch eine halbe Umdre- hung in die Hochdruckpatrone ein- schrauben.

  • Seite 86: Gesichert Abstellen

    Gesichert abstellen Beim Abstellen auf öffentlich zugängli- chem Gelände ist der Fertiger so zu si- chern, dass Unbefugte oder spielende Kinder keinen Schaden anrichten kön- nen. - Zündschlüssel und Hauptschalter (1) ziehen und mitnehmen – nicht am Fer- tiger „verstecken“. - Bedienpult mit der Abdeckhaube (2) versehen und abschließen.

  • Seite 87: Anheben Der Maschine Mit Hydraulikhebern, Hebepunkte

    Anheben der Maschine mit Hydraulikhebern, Hebepunkte Die Tragkraft des Hydraulikhebers muss mindestens 10t betragen. Als Aufstellfläche des Hydraulikhebers muss immer ein waagerechter Untergrund mit ausreichender Tragfähigkeit gewählt werden! Auf sicheren Stand und ordnungsgemäße Positionierung der Hydraulikhebers ach- ten! Der Hydraulikheber ist nur dazu vorgesehen, eine Last zu heben und nicht abzustüt- zen.

  • Seite 89: Bedienung

    D 10 Bedienung Sicherheitsbestimmungen Durch Ingangsetzen von Motor, Fahrantrieb, Lattenrost, Schnecke, Bohle oder Hub- einrichtungen können Personen verletzt oder getötet werden. Vor dem Starten sicherstellen, dass niemand am, im bzw. unter dem Fertiger arbei- tet oder sich im Gefahrenbereich des Fertigers aufhält! - Den Motor nicht starten bzw.
  • Seite 90 Gefahr durch unsachgemäße Bedienung GEFAHR Unsachgemäße Bedienung der Maschinen kann schwere Verletzungen bis hin zum Tod zur Folge haben kann! - Die Maschine darf nur für ihren vorgesehenen Einsatzzweck, nur bestimmungsgemäß verwendet werden. - Die Maschine darf nur durch eingewiesenes Personal betrieben werden.

  • Seite 91: Bedienelemente

    Bedienelemente Bedienpult Sämtliche Rastschalterfunktionen, die bei Dieselstart eine Gefährdung hervorrufen können (Drehen auf der Stelle, Förderfunktion Schnecke und Lattenrost), veranlas- sen bei Zuschaltung bzw. in Schaltstellung „MANUELL“ oder „AUTO“ eine Startsper- re. Diese Funktionen müssen auf „Geradeausfahrt“ bzw. „AUS“ geschaltet sein.
  • Seite 93 Pos. Bezeichnung Kurzbeschreibung Beleuchtung Beleuchtet bei eingeschalteten Standlicht Bedienfeld A / B. Im Notfall (Personen in Gefahr, drohende Kollision usw.) drü- cken! - Durch Drücken des Not-Aus-Tasters werden Motor, Antrie- be und Lenkung ausgestellt. Ausweichen, Anheben der Bohle u.ä. ist dann nicht mehr möglich! Unfallgefahr! Not-Aus-Taster - Die Gas-Heizungsanlage wird vom Not-Aus-Taster nicht...
  • Seite 95 Pos. Bezeichnung Kurzbeschreibung Bei Betätigung ist der Anlasser in Betrieb. Starter („Anlasser“) Alle Not-Aus-Taster (auf Bedienpult und Fernbedienungen) müssen hochgezogen sein. Zuschaltung der Fertigerfunktionen und stufenlose Einstellung der Fahrgeschwindigkeit – vorwärts oder rückwärts. Mittelstellung: Motor in Leerlaufdrehzahl; kein Fahrantrieb; - Zum Ausschwenken Fahrhebel durch Hochziehen des Griffstückes (16) entriegeln.
  • Seite 97 Pos. Bezeichnung Kurzbeschreibung Zur Zuschaltung der Zündspannung durch Schlüsseldrehung. - Abschaltung durch Zurückdrehen des Schlüssels in seine Ausgangsposition. Bei Stillsetzung der Maschine zuerst die Zündung aus- Zündschloss schalten, dann den Hauptschalter ziehen. Bevor der Batteriehauptschalter gezogen wird, muss nach dem Ausschalten der Maschine eine Zeitspanne von mindestens 100 Sekunden vergehen.
  • Seite 99 Pos. Bezeichnung Kurzbeschreibung Tastschalterfunktion: - Schaltstellung oben: linke Muldenhälfte schließen. Mulde links - Schaltstellung unten: öffnen / schließen linke Muldenhälfte öffnen. Bei Betätigung Gefahrenbereiche sich bewegender Maschinenteile beachten! Tastschalterfunktion: - Schaltstellung oben: rechte Muldenhälfte schließen. Mulde rechts - Schaltstellung unten: öffnen / schließen rechte Muldenhälfte öffnen.
  • Seite 101 Pos. Bezeichnung Kurzbeschreibung Rastschalterfunktion: -Betriebsart „AUTO“: Die Förderfunktion der lin- ken Schneckenhälfte wird mit Ausschwenken des Fahrhebels eingeschaltet und über die Mischgut-Endschalter stufenlos gesteuert. Schnecke links- -Betriebsart „AUS“: Die Förderfunktion der lin- Betriebsart ken Schneckenhälfte ist ausgeschaltet. „AUTO“ / -Betriebsart „MANUELL“: Die Förderfunktion „AUS“...
  • Seite 103 Pos. Bezeichnung Kurzbeschreibung Tastschalterfunktion: - Schaltstellung links: manuelle Auslösung der Förderfunktion, Förderrichtung außen. - Schaltstellung rechts: manuelle Auslösung der Förderfunktion, Schnecke links Förderrichtung innen. „MANUELL“ Die Schneckenfunktion muss zur manuellen Auslösung Förderrichtung auf „AUTO“ oder „MANUELL“ geschaltet sein außen / innen Bei manueller Auslösung erfolgt ein Übersteuern der Automatikfunktion mit reduzierter Förderleistung.
  • Seite 105 Pos. Bezeichnung Kurzbeschreibung Tastschalterfunktion: - Schaltstellung links: linke Bohlenhälfte ausfahren. Bohle links - Schaltstellung rechts: aus- / einfahren linke Bohlenhälfte einfahren. Bei Betätigung Gefahrenbereiche sich bewegender Maschinenteile beachten! Tastschalterfunktion: - Schaltstellung links: rechts Bohlenhälfte einfahren. Bohle rechts - Schaltstellung rechts: aus- / einfahren rechte Bohlenhälfte ausfahren.
  • Seite 107 Pos. Bezeichnung Kurzbeschreibung Rastschalterfunktion: -Betriebsart „AUTO“: Die Förderfunktion des linken Lattenrostes wird mit Ausschwenken des Fahrhebels eingeschaltet und über die Misch- gut-Endschalter stufenlos gesteuert. Lattenrost links- -Betriebsart „AUS“: Die Förderfunktion des lin- Betriebsart ken Lattenrostes ist ausgeschaltet. „AUTO“ / -Betriebsart „MANUELL“: Die Förderfunktion „AUS“...
  • Seite 109 Pos. Bezeichnung Kurzbeschreibung Rastschalterfunktion: - Schaltstellung oben: Bohlenstopp (Schwimmstellung AUS): Bohle wird hydraulisch in ihrer Position blockiert. - Schaltstellung unten: Bohle senken + Schwimmstellung: Bohle wird abge- Bohlenstopp senkt und bei Fahrhebelauslenkung in Schwimmstel- (Schwimmstellung lung gehalten. AUS) / Um ein Einsinken der Bohle bei einem Zwischenhalt Bohle senken + (Fahrhebel in Mittelstellung) zu verhindern, wird die Schwimmstellung...
  • Seite 111 Pos. Bezeichnung Kurzbeschreibung Rastschalterfunktion: -Betriebsart „AUTO“: Die Vibration der Bohle Vibration- wird mit Ausschwenken des Fahrhebels einge- Betriebsart schaltet. „AUTO“ / -Betriebsart „AUS“: Die Vibration der Bohle ist „AUS“ / ausgeschaltet. „MANUELL“ -Betriebsart „MANUELL“: Die Vibration der Bohle ist ständig eingeschaltet. Rastschalterfunktion: -Betriebsart „AUTO“: Der Stampfer der Bohle Stampfer-...
  • Seite 113 Pos. Bezeichnung Kurzbeschreibung Tastschalterfunktion: - Schaltstellung oben: linken Nivellierzylinder einfahren. Nivellierzylinder links - Schaltstellung unten: aus- / einfahren linken Nivellierzylinder ausfahren. Bei Betätigung Gefahrenbereiche sich bewegender Maschinenteile beachten! Tastschalterfunktion: - Schaltstellung oben: rechten Nivellierzylinder einfahren. Nivellierzylinder rechts - Schaltstellung unten: aus- / einfahren rechten Nivellierzylinder ausfahren.
  • Seite 115 Pos. Bezeichnung Kurzbeschreibung nicht belegt Rastschalterfunktion: - Schaltstellung oben: Arbeitsscheinwerfer vorne EIN. Arbeitsschein- werfer vorne - Schaltstellung unten: EIN / AUS Arbeitsscheinwerfer vorne AUS. Eine Blendung anderer Verkehrsteilnehmer vermeiden! Rastschalterfunktion: - Schaltstellung oben: Arbeitsscheinwerfer hinten EIN. Arbeitsschein- werfer hinten - Schaltstellung unten: EIN / AUS (o) Arbeitsscheinwerfer hinten AUS.
  • Seite 117 Pos. Bezeichnung Kurzbeschreibung Wurde ein am Antriebsmotor festgestellter Fehler über eine der Warnleuchten signalisiert, kann ein Code, dem ein defi- nierter Fehler zugeordnet ist, abgefragt werden. Tastschalterfunktion: Fehler- / Störungs- - Schaltstellung oben: abfrage Abfrage des Fehlercodes. Schalter betätigen, bis der dreistellige Code über die Warnleuchte ausgegeben wurde.
  • Seite 119 Pos. Bezeichnung Kurzbeschreibung nicht belegt nicht belegt Leuchtet, wenn ein schwerwiegender Fehler am Antriebsmo- tor aufgetreten ist. Der Antriebsmotor wird aus Sicherheits- gründen automatisch abgeschaltet. Fehlermeldung mit Eine Fehlercode-Abfrage kann mittels Schalter Motorstopp (rot) „Fehler- / Störungsabfrage“ durchgeführt werden. Leuchtet zur Prüfung nach Zuschaltung der Zündung für einige Sekunden.
  • Seite 121 Pos. Bezeichnung Kurzbeschreibung Batterieladekont- Muss nach dem Starten bei erhöhter Drehzahl erlöschen. rolle (rot) - Motor ausstellen, falls die Kontrollleuchte nicht erlischt nicht belegt Zeigt an, dass ein Fehler am Antriebsmotor vorliegt. Je nach Fehlertyp kann die Maschine vorläufig weiterbetrieben werden oder sollte bei schwerwiegenden Fehlern sofort abgestellt werden, um weitere Schäden zu vermeiden.
  • Seite 122 Truck-Assist-System (...
  • Seite 123 Das Truck-Assist-System dient der Kommunikation zwischen Fertigerfahrer und Mischgut-LKW-Fahrer. Das zugehörige Signalsystem zeigt dem LKW-Fahrer an, welche Aktion (Rückwärtsfahrt / Stopp / Mischgut kippen / Abfahren) durchgeführt werden soll. Vorsicht! Mögliche Materialschäden durch HINWEIS unzureichende Unterweisung Nichtbeachtete oder falsch verstandende Signale können zu Schäden am Fertiger und/oder Mischgut-Lkw führen! - Fertigerfahrer und alle Fahrer der Mischgut-Lkws müssen in die Funktionsweise des...
  • Seite 125 LED- Pos. Bezeichnung Kurzbeschreibung Anzeige Tastschalterfunktion mit LED-Rückmeldung: - Zur Umschaltung auf Signal „Start- Kippvorgang“. (SIGNAL GELB, Lauflicht aufwärts) - Taste erneut drücken, um das Signal LKW - auf „PAUSE“ umzuschalten. Aufforderung (SIGNAL GELB, blinkend). „Start- Kippvorgang“ Im Modus „PAUSE“ blinkt die Tasten- (LKW-Mulde LED + Tasten LED (87) heben)
  • Seite 127 LED- Pos. Bezeichnung Kurzbeschreibung Anzeige Tastschalterfunktion mit LED-Rückmeldung: - Die Funktion „Truck-Assist“ läuft auto- matisch ab. - AUS-Schaltung durch erneuten Tas- tendruck - Mit Zuschaltung Von Taste (84)er- folgt die Anforderung eines Mischgut LKW / Freigabe zur LKW-Annähe- rung (SIGNAL GRÜN) Ab einer Distanz von 6m zwischen Ferti- ger / Mischgut-LKW wird der LKW von ei- nem Lasersensor erfasst.

  • Seite 128: Fernbedienung

    Fernbedienung Abhängig von der Maschinenseite links/rechts, steuern die Funktionsschalter nur die entsprechende Funktion auf der jeweiligen Maschinenseite. Achtung! Fernbedienungen mit Not-Aus-Taster während des Betriebes nicht abklem- men! Dies führt zur Abschaltung des Fertigers!
  • Seite 129 Pos. Bezeichnung Kurzbeschreibung Im Notfall (Personen in Gefahr, drohende Kollision usw.) drü- cken! - Durch Drücken des Not-Aus-Tasters werden Motor, Antrie- be und Lenkung ausgestellt. Ausweichen, Anheben der Bohle u.ä. ist dann nicht mehr möglich! Unfallgefahr! Not-Aus-Taster - Die Gas-Heizungsanlage wird vom Not-Aus-Taster nicht geschlossen.
  • Seite 131 Pos. Bezeichnung Kurzbeschreibung Tastschalterfunktion: - Schaltstellung oben: linken / rechten Nivellierzylinder einfahren. Nivellierzylinder links / rechts - Schaltstellung unten: aus- / einfahren linken / rechten Nivellierzylinder ausfahren. Bei Betätigung Gefahrenbereiche sich bewegender Maschinenteile beachten! Rastschalterfunktion: - Schaltstellung oben: Betriebsart „MANUELL“: Die Höhenverstellung er- Nivellierung folgt über die entsprechenden Funktionsschalter an Betriebsart...

  • Seite 133: Betrieb

    D 30 Betrieb Bedienelemente am Fertiger Bedienelemente Fahrerstand WARNUNG Sturzgefahr von der Maschine Beim Betreten und Verlassen der Maschine und des Bedi- enplatzes während des Betriebes besteht Absturzgefahr, die schwere Verletzungen bis hin zum Tod zur Folge haben kann! - Der Bediener muss sich während des Betriebes auf dem vorgesehenen Bedienplatz befinden und den vorgesehenen Sitz eingenommen haben.

  • Seite 134: Wetterschutzdach (O)

    Wetterschutzdach (o) HINWEIS Vorsicht! Mögliche Kollision von Bauteilen Vor dem Ablassen des Daches müssen folgende Einstel- lungen vorgenommen werden: - Bedienplattform in zentraler Position arretiert - Bedienpult in zentraler Position arretiert - Bedienpult in unterster Position festgestellt und in hinterster Stellung eingerastet - Lenkradknauf steht unten (Radfertiger) - Fahrersitze in Mittelstellung geschwenkt und in unterster Position...
  • Seite 135 Das Wetterschutzdach lässt sich mit ei- ner manuellen Hydraulikpumpe aufstel- len und absenken. Das Auspuffrohr wird gemeinsam mit dem Dach abgesenkt bzw. aufgestellt. Variante „Schraubarretierung“ (A) - Pumpenhebel (1) auf die Pumpe (2) stecken. - Dach absenken: die Arretierungen (3) an beiden Dachseiten müssen gelöst sein.

  • Seite 136: Aufstieg

    Aufstieg Über den Aufstieg wird die Bedienplatt- form betreten. Der Aufstieg kann in oberer Position ge- sichert werden: - Aufstieg durch ein zweite Person an- heben lassen. Arretierung (1) an bei- den Seiten des Aufstieges an der vorgesehenen Position setzen. Für den Fahr- oder Einbaubetrieb darf der Aufstieg nicht arretiert sein! Stauraum...

  • Seite 137: Bedienplattform, Verschiebbar (O)

    Bedienplattform, verschiebbar (o) D 30 5...

  • Seite 138: Arretierung Bedienplattform (O)

    Die Bedienplattform kann hydraulisch über die Maschinenaußenkante links/rechts hi- naus verschoben werden, ermöglicht dem Fahrer in dieser Position eine bessere Sicht auf die Einbaustrecke. Für Transportfahrten im Straßenverkehr und für den Maschinentransport auf Trans- portfahrzeugen muss die Bedienplattform in zentraler Position gesichert werden! Betätigung der Verschiebefunktion der Plattform: siehe Bedienpult.

  • Seite 139: Bedienpult

    Bedienpult Das Bedienpult kann auf die verschiedenen Bedienpositionen links/rechts, sitzend/ stehend eingerichtet werden. Für die Bedienung über die Maschinenaußenkante hi- naus, lässt sich das gesamte Bedienpult schwenken. Auf ordnungsgemäße Arretierung achten! Bedienposition nur im Stillstand der Maschine einrichten! Bedienpult verschieben: - Pultarretierung (2) lösen und Pultkonsole am Griff (3) auf die gewünschte Position schieben.

  • Seite 140: Wetterschutzhaus (O)

    Wetterschutzhaus (o) D 30 8...

  • Seite 141: Scheibenwischer

    VORSICHT Quetschgefahr für Hände Beim Schließen der federbelasteten Front- und Seitschei- ben besteht Quetschgefahr, die Verletzungen zur Folge haben kann! - Nicht in den Gefahrenbereich greifen. - Arretierungen ordnungsgemäß setzen. - Beachten Sie weitere Hinweise im Sicherheitshandbuch. Das Wetterschutzdach ist mit einer zusätzlichen Front- und zwei Seitenscheiben aus- gestattet.

  • Seite 142: Notbetätigung Bedienplattform, Verschiebbar

    Notbetätigung Bedienplattform, ver- schiebbar Lässt sich die Bedienplattform hydrau- lisch nicht mehr verfahren, kann sie von Hand auf ihre Zentralposition zurückge- schoben werden. - Verschlusskappe (1) (neben der rech- ten Fußraum-Scheibe) abnehmen. - Schraube (2) demontieren. Die Verbindung Plattform - Rahmen ist nun gelöst und die Plattform lässt sich verschieben.

  • Seite 143: Sitzkonsole

    Sitzkonsole Für die Bedienung über die Maschinen- außenkante hinaus lassen sich die Sitz- konsolen schwenken. - Verriegelung (1) ziehen, Sitzkonsole in die gewünschte Lage schwenken und Verriegelung wieder einrasten lassen. - Bei Bedarf Klapptritt (2) herunterklap- pen. Auf ordnungsgemäße Arretierung ach- ten! Bedienposition nur im Stillstand der Ma- schine einrichten!

  • Seite 144: Fahrersitz, Typ I

    Fahrersitz, Typ I Um Gesundheitsschäden zu vermeiden, sollte vor Inbetriebnahme der Maschine die individuellen Sitzeinstellungen kon- trolliert und eingestellt werden. Nach dem Verriegeln der einzelnen Ele- mente dürfen sich diese nicht mehr in eine andere Position verschieben las- sen. - Gewichtseinstellung (1): Das jeweili- ge Fahrergewicht sollte bei unbelaste- tem Fahrersitz durch Drehen des Gewichteinstellhebels eingestellt wer-...

  • Seite 145: Fahrersitz, Typ Ii

    Fahrersitz, Typ II Um Gesundheitsschäden zu vermeiden, sollte vor Inbetriebnahme der Maschine die individuellen Sitzeinstellungen kon- trolliert und eingestellt werden. Nach dem Verriegeln der einzelnen Ele- mente dürfen sich diese nicht mehr in eine andere Position verschieben las- sen. - Gewichtseinstellung (1): Das jeweili- ge Fahrergewicht sollte bei unbelaste- tem Fahrersitz durch Drehen des Gewichteinstellhebels eingestellt wer-...

  • Seite 146: Sicherungskasten

    Sicherungskasten Unter dem mittleren Bodenblech der Be- dienplattform befindet sich der Klem- menkasten, der u.a. alle Sicherungen und Relais enthält. Ein Belegungsplan für Sicherungen und Relais befindet sich im Kapitel F8. D 30 14...

  • Seite 147: Batterien

    Batterien Im Fußraum der Maschine befinden sich die Batterien (1) der 24 V-Anlage. Zu den Spezifikationen siehe Kapitel B “Technische Daten“. Zur Wartung siehe Kapitel “F“. Fremdstarten nur gemäß Anleitung (sie- he Abschnitt “Fertiger starten, Fremd- starten (Starthilfe)“) Batterie-Hauptschalter Der Batterie-Hauptschalter trennt den Stromkreislauf von der Batterie zur Hauptsicherung.

  • Seite 148: Muldentransportsicherungen

    Muldentransportsicherungen Vor Transportfahrten oder zum Abstel- len des Fertigers müssen an beiden Ma- schinenseiten hochgeklappten Muldenhälften die Muldentransportsi- cherungen eingelegt werden. - Arretierbolzen (1) ziehen und Trans- portsicherung (2) mit dem Griff über die Kolbenstange des Muldenzylin- ders legen. Ohne eingelegte Muldentransportsiche- rung öffnen sich die Mulden langsam, und es besteht bei Transportfahrten Un- fallgefahr!

  • Seite 149: Holmverriegelung, Hydraulisch (O)

    Holmverriegelung, hydraulisch (o) Vor Transporfahrten mit angehobener Bohle müssen zusätzlich an beiden Ma- schinenseiten die Holmverriegelungen ausgefahren werden. Bei Transportfahrten mit ungesicherter Bohle besteht Unfallgefahr! - Bohle anheben. - Funktion am Bedienpult zuschalten. Die beiden Holmverriegelungen (1) fah- ren hydraulisch aus. ACHTUNG! Holmverriegelung nur bei Dachprofileinstellung „Null“...

  • Seite 150: Anzeiger Einbaustärke

    Anzeiger Einbaustärke An der linken und rechten Maschinen- seite befindet sich je eine Skala, an der die aktuell eingerichtete Einbaustärke abgelesen werden kann. - Um die Position des Zeigers zu verän- dern, Klemmschraube (1) lösen. Bei normalen Einbausituationen sollte an beiden Maschinenseiten die gleiche Einbaustärke eingerichtet sein! Weitere Anzeigen (o) befinden sich an der Holmführung.

  • Seite 151: Beleuchtung Schnecken (O)

    Beleuchtung Schnecken (o) Zur Ausleuchtung des Schneckraumes befinden sich am Schneckenkasten zwei schwenkbare Scheinwerfer (1). - Die Zuschaltung erfolgt gemeinsam mit den Arbeitsscheinwerfern. Die gemeinsame Zuschaltung mit den anderen Arbeitsscheinwerfern erfolgt am Bedienpult! Beleuchtung Motorraum (o) Bei zugeschalteter Zündung lässt sich die Motorraumbeleuchtung zuschalten.

  • Seite 152: Led-Arbeitsscheinwerfer (O)

    LED-Arbeitsscheinwerfer (o) Vorne und hinten an der Maschine befin- den sich je zwei LED-Strahler (1). Richten Sie die Arbeitsscheinwerfer stets so ein, dass eine Blendung des Be- dienpersonals oder anderer Verkehrs- teilnehmer vermieden wird! D 30 20...

  • Seite 153: 500-Watt Strahler (O)

    500-Watt Strahler (o) Vorne und hinten an der Maschine befin- den sich je zwei Halogenstrahler (2). Richten Sie die Arbeitsscheinwerfer stets so ein, dass eine Blendung des Be- dienpersonals oder anderer Verkehrs- teilnehmer vermieden wird! Verbrennungsgefahr! Die Arbeitsschein- werfer werden sehr heiß! Nicht eingeschaltete oder heiße Arbeits- scheinwerfer berühren! Bei Ausstattung mit einer Elektro-Bohle...

  • Seite 154: Ratsche Schneckenhöhenverstellung (O)

    Ratsche Schneckenhöhenverstel- lung (o) mechanischen Verstellung Schneckenhöhe - Ratschen-Mitnehmerstift (1) auf links oder rechts drehend einstellen. Mit- nahme nach links senkt die Schnecke, nach rechts wird die Schnecke ange- hoben. - Ratschenhebel (2) betätigen - Gewünschte Höhe durch wechseln- des Betätigen der linken und rechten Ratsche einstellen.

  • Seite 155: Peilstab / Peilstabverlängerung

    Peilstab / Peilstabverlängerung Der Peilstab dient dem Maschinenfahrer während des Einbaus als Orientierungshilfe. Mit dem Peilstab kann der Maschinenfahrer an der festgelegten Einbaustrecke einem gespannten Referenzdraht oder einer anderen Markierung folgen. Der Peilstab läuft dabei entlang des Referenzdrahtes oder über der Markierung. Len- kabweichungen können so vom Fahrer festgestellt und korrigiert werden.
  • Seite 156 - Ist der Peilstab auf die gewünschte breite eingestellt, müssen die Klemmschrauben (2) wieder angezogen werden. - Die eingesetzte Peilstabverlängerung wird mit den Schrauben (4) fixiert. Je nach gewünschter Peilseite der Maschine, muss bei Einsatz der Peilstabverlänge- rung ggf. der gesamte Peilstab entnommen und auf der anderen Seite der Maschine wieder eingesetzt werden! - Nach Lösen der Flügelmutter (5) kann das Endstück der Peilstabverlängerung (6) auf die benötigte Länge eingestellt werden, zusätzlich kann eine Winkelverände-...

  • Seite 157: Trennmittel-Handsprühgerät (O)

    Trennmittel-Handsprühgerät (o) Zum Einsprühen der mit Asphalt in Be- rührung kommenden Teile mit Trenne- mulsion. - Sprühgerät (1) aus seiner Halterung entnehmen. - Durch Betätigung des Pumpenhebels (2) Druck aufbauen. - Der Druck wird im Manometer (3) angezeigt. - Zum Sprühen Handventil (4) betäti- gen.

  • Seite 158: Trennmittelsprühanlage (O)

    Trennmittelsprühanlage (o) Zum Einsprühen der mit Asphalt in Be- rührung kommenden Teile mit Trenne- mulsion. - Sprühschlauch (1) mit Schnellkupp- lung (2) verbinden. Sprühanlage nur bei laufendem Diesel- motor einschalten, da sonst die Batterie entladen wird. Nach Gebrauch wieder ausschalten. Option festinstalliertes Schlauchpaket (3) für die Sprühanlage...

  • Seite 159: Lattenrost Endschalter - Ausführung Sps

    Lattenrost Endschalter - Ausführung Die mechanischen Lattenrostendschal- ter (1) oder die Lattenrostendschalter mit Ultraschallabtastung (2) steuern den Mischguttransport der jeweiligen Latten- rosthälfte. Die Lattenrost-Förderbänder müssen anhalten, wenn das Mischgut bis etwa unter das Schneckenrohr geför- dert ist. Voraussetzung ist die richtige Höhenein- stellung der Schnecke (siehe Kapitel E).

  • Seite 160: Lattenrost Endschalter - Ausführung Konventionell

    Lattenrost Endschalter - Ausführung konventionell Die mechanischen Lattenrostendschal- ter (1) steuern den Mischguttransport der jeweiligen Lattenrosthälfte. Die Lat- tenrost-Förderbänder müssen anhalten, wenn das Mischgut bis etwa unter das Schneckenrohr gefördert ist. Voraussetzung ist die richtige Höhenein- stellung der Schnecke (siehe Kapitel E). - Zur Einstellung des Abschaltpunktes die beiden Befestigungsschrauben (2) lösen und den Schalter auf die benöti-...

  • Seite 161: Ultraschall-Schnecken-Endschalter (Links Und Rechts)

    Ultraschall-Schnecken-Endschalter (links und rechts) - Ausführung SPS Die Endschalter steuern berührungslos den Mischguttransport an der jeweiligen Schneckenhälfte. Der Ultraschall-Sensor (1) ist mit einem Halter (2) am Begrenzungsblech befes- tigt. - Zur Justierung Klemmhebel / Arretier- schraube (3) lösen und Winkel des Sensors ändern.

  • Seite 162: Ultraschall-Schnecken-Endschalter (Links Und Rechts)

    Ultraschall-Schnecken-Endschalter (links und rechts) - Ausführung kon- ventionell Die Endschalter steuern berührungslos den Mischguttransport an der jeweiligen Schneckenhälfte. Der Ultraschall-Sensor (1) ist mit einem Halter (2) am Begrenzungsblech befes- tigt. - Zur Justierung des Sensorwinkels Schellen (3) lösen und Halterung schwenken.

  • Seite 163: Steckdosen 24 Volt / 12 Volt (O)

    Steckdosen 24 Volt / 12 Volt (o) Hinter den Sitzkonsolen links/rechts be- findet sich jeweils eine Steckdose (1). Hier können z.B. zusätzliche Arbeits- scheinwerfer angeschlossen werden. - Sitzkonsole rechts: 12V-Steckdose - Sitzkonsole links: 24V-Steckdose Spannung liegt an, wenn der Haupt- schalter eingeschaltet ist.

  • Seite 164: Druckregelventil Für Bohlenbe-/-Entlastung

    Druckregelventil für Bohlenbe-/-ent- lastung Mittels Ventil (1) wird der Druck für die zusätzliche Bohlenbelastung bzw. - ent- lastung eingestellt. Einschalten siehe Bohlenbe-/-entlas- tung (Kapitel „Bedienpult“, „Bedienung“). - Druckanzeige siehe Manometer (3). Druckregelventil für Einbaustopp mit Entlastung Hiermit wird der Druck für „Bohlensteue- rung bei Fertiger-Stopp - Schwimmstopp mit Entlastung“...
  • Seite 165 Zentralschmieranlage (o) Automatikbetrieb Zentral- schmieranlage wird aktiviert, sobald der Antriebsmotor gestartet wird. - Pumpzeit: 4 min - Pausenzeit: Die werksseitig eingerichteten Pump- und Pausenzeiten dürfen nicht ohne Rücksprache mit dem technischen Kun- dendienst verstellt werden! Eine Veränderung der Schmier- und Pausenzeiten kann beim Einbau von mi- neral- oder zementgebunden Gemi- schen erforderlich sein.

  • Seite 166: Fahrspurräumer (O)

    Fahrspurräumer (o) Vor beiden Laufwerken befindet sich je ein schwenkbarer Fahrspurräumer (1), der kleine Hindernisse seitlich ableitet. Die Fahrspurräumer sollten nur im Ein- baubetrieb nach unten geschwenkt sein. Fahrspurräumer schwenken: - Fahrspurreiniger (1) Hochschwenken und in oberer Position mit Haltlasche (2) festsetzen.

  • Seite 167: Excenterverstellung Bohle

    Excenterverstellung Bohle Zum Einbau dickerer Materialschichten, wenn die Kolbenstangen der Nivellierzy- linder im Grenzbereich arbeiten und die gewünschte Einbaustärke nicht erreicht werden kann, ist es möglich, den An- stellwinkel der Bohle mit Hilfe der Ex- centerverstellung zu ändern. - Pos. I: Einbaustärke bis ca. 7 cm - Pos.

  • Seite 168: Schubrollentraverse

    Schubrollentraverse, verstellbar Zur Anpassung an verschiedene LKW- Bauarten kann die Schubrollentraverse (1) auf zwei Positionen umgesetzt wer- den. Das Verstellweg ist 90mm. - Muldenhälften schließen, um die Mul- denklappe (2) anzuheben. - Das an der Unterseite der Traverse befindliche Sicherungsblech (3) nach Demontage der Schrauben (4) ent- nehmen.

  • Seite 169: Schubrollentraverse, Hydraulisch Ausfahrbar (O)

    Schubrollentraverse, hydraulisch ausfahrbar (o) Zur Anpassung an verschiedene LKW- Bauarten kann die Schubrollentraverse (1) hydraulisch ein- und ausgefahren werden. Der max. Verstellweg ist 90mm. - Funktion bei Bedarf am Bedienpult zu- schalten. Durch Ausfahren der Schubrolle wird die Transportlänge des Fertigers vergrö- ßert.
  • Seite 170 Feuerlöscher (o) Das Fertigerpersonal muss in die Bedie- nung des Feuerlöschers (2) eingewie- sen sein. Beachten Sie die Prüfintervalle des Feu- erlöschers! Verbandkasten (o) Entnommenes Verbandsmaterial umge- hend wieder auffüllen! Beachten Sie das Ablaufdatum des Ver- bandkasten! D 30 38...

  • Seite 171: Rundumleuchte (O)

    Rundumleuchte (o) Die Funktionsfähigkeit der Rundum- leuchte ist täglich vor Arbeitsbeginn zu prüfen. - Rundumleuchte auf den Aufsteckkon- takt setzen und mit Flügelschraube (1) sichern. - Halter (2) anheben und in äußere Po- sition schwenken, dort einrasten las- - Rundumleuchte mit Rohr (3) auf ge- wünschte Höhe ausschieben, mit Klemmschraube (4) sichern.

  • Seite 172: Betankungspumpe (O)

    Betankungspumpe (o) Die Betankungspumpe darf nur zum Fördern von Dieselkraftstoff verwendet werden. Fremdkörper, die größer als die Ma- schenweite des Saugkorbes (1) sind, führen zu Schäden. Deshalb ist grund- sätzlich ein Saugkorb zu verwenden. Der Saugkorb (1) ist bei jedem Tankvor- gang auf Beschädigungen zu prüfen und bei Schäden zu erneuern.

  • Seite 173: Leuchtballon (O)

    Leuchtballon (o) Der Leuchtballon erzeugt schattenreduziertes und blendfreies Licht. Durch den Einsatz des Leuchtballons werden Höhe und Breite des Fertigers vergrö- ßert. Beachten Sie die Durchfahrtshöhe von Brücken und Tunneln und die vergrößerte Maschinenbreite. Bevor Arbeiten am Leuchtballon durchgeführt werden, muss die Stromzufuhr unter- brochen werden! Niemals direkt in den zugeschalteten Ballon schauen! Der Leuchtballon darf nicht in der Nähe von leicht entflammbaren Materialien (z.B.

  • Seite 174: Montage Und Betrieb

    Gefahr durch elektrischen Schlag. Durch Spannungsüberschlag besteht die Gefahr von schwersten Verletzungen oder Tod! Zu Hochspannungsleitungen sind folgende Sicherheitsabstände einzuhalten: < 125KV 5m > 125KV 15m Bei Schäden an elektrischen Zuleitern oder Steckern darf der Leuchtballon nicht in Betrieb genommen werden. Prüfen Sie vor Inbetriebnahme, ob der Reißverschluss an der Ballonhülle geschlos- sen ist.

  • Seite 175: Wartung

    Bei Ausstattung mit einer Elektro-Bohle kann es während der Aufheizphase und dem gleichzeitigen Betrieb von 500-Watt Strahlern (o) und Leuchtballon (o) zu einem un- regelmäßigen Flackern der Leuchtmittel kommen. Während der Aufheizphase möglichst nur eine Beleuchtungsart zuschalten. Wartung Reinigen oder ersetzen Sie gelegentlich den unterhalb der Anschlussplatte be- findlichen Luftfilter (9).

  • Seite 176: Truck Assist (O)

    Truck Assist (o) Das Truck-Assist-System dient der Kommunikation zwischen Fertigerfahrer und Mischgut-LKW-Fahrer. Das zugehörige Signalsystem zeigt dem LKW-Fahrer an, welche Aktion (Rückwärtsfahrt / Stopp / Mischgut kippen / Abfahren) durchgeführt werden soll. Das System besteht aus: - zwei LED Leuchtbalken (1) als Signal für den LKW-Fahrer und einem Laser-Sensor (2) zur Erfassung des LKW.

  • Seite 177: D40 Betrieb

    D 40 Betrieb Betrieb vorbereiten Benötigte Geräte und Hilfsmittel Um Verzögerungen auf der Baustelle zu vermeiden, sollte vor Arbeitsbeginn geprüft werden, ob folgende Geräte und Hilfsmittel vorhanden sind: - Radlader zum Transport schwerer Anbauteile - Dieselkraftstoff - Motor- und Hydrauliköl, Schmierstoffe - Trennmittel (Emulsion) und Handspritze - zwei volle Propangasflaschen - Schaufel und Besen...
  • Seite 178 VORSICHT Gefahr durch eingeschränkte Sicht Durch eingeschränkte Sicht besteht Verletzungsgefahr! - Vor Arbeitsbeginn den vorgesehenen Bedienplatz so einrichten, dass eine ausreichende Sicht gegeben ist. - Bei eingeschränkter Sicht, auch zu den Seiten und bei Rückwärtsfahrten müssen Einweiser eingesetzt werden. - Als Einweiser dürfen nur zuverlässige Personen eingesetzt werden, die vor Beginn ihrer Tätigkeit über ihre Aufgabe unterrichtet sein müssen.

  • Seite 179: Vor Arbeitsbeginn

    Vor Arbeitsbeginn (am Morgen oder bei Beginn einer Einbaustrecke) - Sicherheitshinweise beachten. - Persönliche Schutzausrüstung kontrollieren. - Um den Fertiger gehen und auf eventuelle Leckstellen und Beschädigungen ach- ten. - Zum Transport bzw. über Nacht abgebaute Teile anbauen. - Bei optional betriebener Bohle mit Gasheizanlage die Schließventile und die Hauptabsperrhähne öffnen.
  • Seite 180 Prüfen! Wie? Beim Anbau für größere Arbeitsbreiten Schneckenabdeckungen müssen die Laufbleche verbreitert und die Schneckentunnel abgedeckt sein. Klappbare Laufstege müssen an der Grundbohle und an allen Anbauteilen Bohlenabdeckungen und Laufstege vorhanden und heruntergeklappt sein. Begrenzungsbleche und Abdeckungen auf festen Sitz prüfen. Bei angehobener Bohle / vor Transport- Bohlentransportsicherung fahrten von korrekt gesetzter Holmarre-...

  • Seite 182: Fertiger Starten

    Fertiger starten Vor dem Starten des Fertigers Bevor der Dieselmotor gestartet und der Fertiger in Betrieb genommen werden kann, ist folgendes zu tun: - Tägliche Wartung des Fertigers (siehe Kapitel F). Prüfen, ob laut Betriebsstundenzähler weitere Wartungsarbeiten (z.B. monatliche, jährliche Wartung) durchzuführen sind. - Kontrolle der Sicherheits- und Schutzeinrichtungen.

  • Seite 184: Fremdstarten (Starthilfe)

    Fremdstarten (Starthilfe) Wenn die Batterien leer sind und der Anlasser nicht dreht, kann der Motor mit einer fremden Stromquelle gestartet werden. Als Stromquelle geeignet: - Fremdfahrzeug mit 24-V-Anlage; - 24-V-Zusatzbatterie; - Startgerät, das für Starthilfe mit 24 V/90 A geeignet ist. Normale Ladegeräte bzw.
  • Seite 185 - Ggf. den Motor der stromliefernden Maschine starten und eine Zeit lang laufen las- sen. Nun versuchen, die andere Maschine zu starten: - Starter (10) drücken, um den Motor zu starten. Höchstens 30 Sekunden ununter- brochen starten, dann 2 Minuten pausieren! - Ist der Motor nach zwei Startvorgängen nicht angesprungen, Ursache ermitteln! - Ist der Motor angesprungen: die Starthilfekabel in umgekehrter Reihenfolge wieder abklemmen.

  • Seite 187: Nach Dem Starten

    Nach dem Starten Bei kaltem Motor den Fertiger ca. 5 Minuten warmlaufen lassen.
  • Seite 189 Kontrollleuchten beobachten Folgende Kontrollleuchten sind unbedingt zu beobachten: Weitere mögliche Fehler siehe Motor-Betriebsanleitung. Kühlwassertemperatur-Kontrolle Motor (1) Leuchtet, wenn die Motortemperatur außerhalb des zulässigen Bereichs ist. Fertiger stoppen (Fahrhebel in Mittelstellung), Motor im Leerlauf abkühlen lassen. Ursache ermitteln und ggf. beseitigen. Die Motorleistung wird automatisch gedrosselt.

  • Seite 191: Vorbereitung Für Transportfahrten

    Vorbereitung für Transportfahrten - Mulde mit Schalter (1) schließen. - Beide Muldentransportsicherungen einlegen. - Bohle mittels Schalter (2) vollständig anheben, Holmverriegelung setzen. - Vorwahlregler Fahrantrieb (3) auf Null drehen. - Nivellierzylinder mit Schalter (5) vollständig ausfahren. Zum Ausfahren der Nivellierzylinder muss die Betriebsart Nivellierung (6) an den Fernbedienungen auf „MANUELL“...

  • Seite 193: Fertiger Fahren Und Anhalten

    Fertiger fahren und anhalten - Fahrantrieb schnell/langsam (1) auf die gewünschte Geschwindigkeitsstufe stellen. - Schaltstellung oben: Transportgeschwindigkeit (Hase) - Schaltstellung unten: Arbeitsgeschwindigkeit (Schildkröte) - Vorwahlregler Fahrantrieb (2) auf mittlere Geschwindigkeit stellen - Zum Fahren den Fahrhebel (3) vorsichtig je nach Fahrtrichtung vor oder zurück stellen.

  • Seite 194: Vorbereitungen Zum Einbau

    Vorbereitungen zum Einbau Trennmittel Alle mit Asphalt-Mischgut in Berührung kommenden Flächen mit Trennmittel einsprühen (Mulde, Bohle, Schnecke, Schubrolle etc.). Kein Dieselöl verwenden, da Dieselöl das Bitumen auflöst (in Deutschland ver- boten!). Bohlenheizung Die Bohlenheizung ist ca. 15–30 Minuten (je nach Außentemperatur) vor Einbaube- ginn einzuschalten.

  • Seite 195: Richtungsmarkierung

    Richtungsmarkierung Für den geraden Einbau muss eine Richtungsmarkierung vorhanden sein oder geschaffen werden (Fahrbahnkan- te, Kreidestriche o.ä.). - Bedienpult zur entsprechenden Seite schieben und sichern. - Richtungsanzeiger an der Stoßstange (Pfeil) herausziehen und einstellen.

  • Seite 197: Mischgutaufnahme/Mischgutförderung

    Mischgutaufnahme/Mischgutförderung - Mulde mit Schalter (1) öffnen. LKW-Fahrer zum Mischgutabkippen anweisen. - Schneckenschalter (2) und Lattenrostschalter (3) auf „auto“ stellen. - An den Fernbedienungen die entsprechenden Schneckenschalter und Lattenrost- schalter (falls vorhanden) auf „auto“ stellen. - Lattenrost-Förderbänder einstellen. Lattenrost-Endschalter (A) müssen abschalten, wenn das Mischgut bis etwa unter den Schneckenbalken gefördert ist.

  • Seite 199: Anfahren Zum Einbau

    Anfahren zum Einbau Wenn die Bohle ihre Einbautemperatur hat und ausreichend Mischgut vor der Bohle liegt, sind folgende Schalter, Hebel und Regler in die angegebene Stellung zu brin- Pos. Schalter Stellung Fahrhebel Mittelstellung Fahrantrieb schnell/langsam langsam („Schildkröte“) Vorwahlregler Fahrantrieb Teilstrich 6 - 7 Motordrehzahl Maximum Bohlenstellung...

  • Seite 200: Kontrollen Während Des Einbaus

    Kontrollen während des Einbaus Während des Einbaus ist laufend folgendes zu überwachen: Fertigerfunktion - Bohlenheizung - Stampfer und Vibration - Motor- und Hydrauliköltemperatur - Rechtzeitiges Einfahren und Ausfahren der Bohle vor Hindernissen an den Außen- seiten - Gleichmäßige Mischgutförderung und Verteilung bzw. Vorlage vor der Bohle und damit Einstellkorrekturen der Mischgutschalter für Lattenrost und Schnecke.

  • Seite 201: Einbau Mit „Bohlensteuerung Bei Fertiger-Stopp" Und „Bohlenbe-/-Entlastung

    Einbau mit „Bohlensteuerung bei Fertiger-Stopp“ und „Bohlenbe-/-entlastung“ Allgemeines Um optimale Einbauergebnisse zu erzielen, kann die Bohlenhydraulik auf drei ver- schiedene Arten beeinflusst werden: - Schwimm-Stopp mit Entlastung bei haltendem Fertiger, - Schwimm-Einbau bei fahrendem Fertiger, - Schwimm-Einbau mit Bohlenbelastung oder -entlastung bei fahrendem Fertiger. Entlastung macht die Bohle leichter und erhöht die Zugkraft.

  • Seite 203: Bohlenbelastung/-Entlastung

    Bohlenbelastung/-entlastung Mit dieser Funktion wird die Bohle zusätzlich zu ihrem Eigengewicht be- oder entlas- tet. Schalter (1) besitzt folgende Stellungen: A: Entlastung (Bohle ‘leichter’) B: Funktion AUS C: Belastung (Bohle ‘schwerer’) Die Schaltstellungen „Bohlenbe- und entlastung“ sind nur wirksam, wenn der Fertiger fährt.

  • Seite 205: Bohlensteuerung Bei Fertiger-Stopp - Schwimm-Stopp Mit Entlastung

    Bohlensteuerung bei Fertiger-Stopp - Schwimm-Stopp mit Entlastung Wie bei der Bohlenbe- und -entlastung kann eine separate Druckbeaufschlagung zwischen 2–50 bar auf die Bohlenaushebezylinder vorgenommen werden. Dieser Druck wirkt dem Gewicht der Bohle entgegen, um sie am Einsinken in das frisch ein- gebrachte Mischgut zu hindern.

  • Seite 207: Druck Für Bohlensteuerung Bei Fertiger-Stopp

    Druck für Bohlensteuerung bei Ferti- ger-Stopp - Schwimmstopp mit Ent- lastung einstellen - Fahrhebel (4) in Mittelstellung stellen. - Schalter (2) auf Stellung C stellen. - Druck mit Regelventil (7) einstellen, am Manometer (6) ablesen. Grundeinstellung)

  • Seite 209: Betrieb Unterbrechen, Betrieb Beenden

    Betrieb unterbrechen, Betrieb beenden Bei Einbaupausen (z.B. Verzögerung durch Mischgut-LKWs) - Voraussichtliche Zeitdauer feststellen. - Wenn zu erwarten ist, dass das Mischgut unter die Mindest-Einbautemperatur ab- kühlt, Fertiger leerfahren und Abschlusskante wie bei Ende des Belags herstellen. - Fahrhebel (1) in Mittelstellung stellen. Bei längeren Unterbrechungen (z.B.

  • Seite 211: Nach Arbeitsende

    Nach Arbeitsende - Fertiger leerfahren und anhalten. - Fahrhebel (1) in Mittelstellung bringen, Vorwahlregler (2) auf „0“ stellen und Dreh- zahl-Einsteller (3) auf Minimum stellen. - Funktionen Schnecke, Lattentost, Stampfer und Vibration auf „AUS“ schalten. - Bohle anheben: Schalter (4) auf Mittelstellung, Schalter (5) auf obere Stellung und Schalter (6) auf Heben schalten.

  • Seite 212: Störungen

    Störungen Fehlercode-Abfrage Antriebsmotor...
  • Seite 213 Wurde ein am Antriebsmotor festgestellter Fehler über eine der Warnleuchten (1) oder (2) signalisiert, kann ein Code, dem ein definierter Fehler zugeordnet ist, mittels des Abfrage-Schalters (3) angezeigt werden. Die Ausgabe des Blinkcodes erfolgt jeweils über die andere Warnleuchte: Wird ein Fehler in Warnleuchte (1) angezeigt, erfolgt die Ausgabe über die Warn- leuchte (2) und umgekehrt.

  • Seite 214: Ausgabe Des Zahlencodes

    Ausgabe des Zahlencodes - Schalter (3) in die Anzeige-Position drücken, bis der dreiteilige Code über die Warnleuchte ausgegeben wurde. Während der Schalter zur Fehlerabfrage betätigt wird, erlischt die Warnleuchte, die zunächst den aufgetretenen Fehler signalisiert hat. Beispiel: PAUSE PAUSE...
  • Seite 215 Blinkfolge: 4-Pause-2-Pause-5. Fehlercode: 425 Wird der Ausgabeschalter weiter in der oberen Position gehalten, wird der Code er- neut ausgegeben. Befindet sich der Schalter zur Fehlerabfrage wieder in seiner 0-Position, leuchtet die Warnlampe, die den Fehler signalisiert hat, wieder auf. Dies ist solange der Fall, bis der entsprechende Fehler bzw. die Störung behoben wurde.

  • Seite 216: Fehlercodes

    Fehlercodes...

  • Seite 223: Probleme Beim Einbau

    Probleme beim Einbau Problem Ursache - Änderung der Mischguttemperatur, Entmischung - Falsche Mischgutzusammensetzung - Falsche Bedienung der Walze - Unkorrekt vorbereiteter Unterbau - Lange Standzeiten zwischen den Ladungen - Höhengeberbezugslinie ungeeignet - Höhengeber springt auf Bezugslinie - Höhengeber wechselt zwischen Auf und Ab Wellige Oberfläche (zu hohe Trägheitseinstellung) („kurze Wellen“)
  • Seite 224 Problem Ursache - Temperatur des Mischguts Risse im Belag - Kalte Bohle (Mittelstreifen) - Bodenplatten abgenutzt oder verformt - Falsches Dachprofil der Bohle - Temperatur des Mischguts - Bohlenanbauteile falsch angebaut Risse im Belag - Endschalter nicht richtig eingestellt (Außenstreifen) - Kalte Bohle - Bodenplatten abgenutzt oder verformt - Zu hohe Fertigergeschwindigkeit...

  • Seite 225: Störungen An Fertiger Bzw. Bohle

    Störungen an Fertiger bzw. Bohle Störung Ursache Abhilfe Am Dieselmotor Diverse Siehe Motor-Betriebsanleitung Batterien leer Siehe „Fremdstarten“ (Starthilfe) Dieselmotor springt nicht an Diverse siehe “Abschleppen“ Stampfer durch kaltes Bitu- Bohle gut aufheizen men blockiert Zuwenig Hydrauliköl im Öl nachfüllen Tank Druckbegrenzungsventil Ventil ersetzen, ggf.
  • Seite 226 Motordrehzahl zu niedrig Drehzahl erhöhen Hydraulikölstand zu niedrig Öl nachfüllen Saugleitung undicht Anschlüsse nachziehen Mengenteiler defekt Ersetzen Mulde schwenkt Manschetten des Hydraulik- nicht hoch Ersetzen zylinders undicht Steuerventil defekt Ersetzen Sicherung und Kabel überprü- Stromzufuhr unterbrochen fen, ggf. ersetzen...
  • Seite 227 Störung Ursache Abhilfe Steuerventil defekt Ersetzen Mulde sinkt unge- Manschetten der Hydraulik- wollt ab Ersetzen zylinder undicht Öldruck zu niedrig Öldruck erhöhen Manschette undicht Ersetzen Bohle lässt sich nicht Bohlenent- oder -belastung Schalter muss in Mittelstellung anheben ist eingeschaltet stehen Stromzuführung unterbro- Sicherung und Kabel überprü- chen...
  • Seite 228 Störung Ursache Abhilfe Fahrantriebssicherung Ersetzen (Sicherungssockel auf defekt dem Bedienpult) Stromzuführung unterbro- Potentiometer, Kabel, Stecker chen überprüfen; ggf. ersetzen Fahrantriebskontrolle Ersetzen (typabhängig) defekt Vorschub reagiert Elektro-Hydraulik-Verstel- Verstelleinheit ersetzen nicht leinheit der Pumpe defekt Prüfen, ggf. einstellen Speisedruck nicht ausrei- Ansaugfilter prüfen, ggf. Speise- chend pumpe und Filter ersetzen Antriebswelle Hydraulik-...

  • Seite 229: E10 Einrichten Und Umrüsten

    E 10 Einrichten und Umrüsten Spezielle Sicherheitshinweise Durch unbeabsichtigtes Ingangsetzen von Motor, Fahrantrieb, Lattenrost, Schnecke, Bohle oder Hubeinrichtungen können Personen gefährdet werden. Falls nicht anders beschrieben, die Arbeiten nur bei stehendem Motor durchführen! - Fertiger gegen unbeabsichtigtes Ingangsetzen sichern: Fahrhebel in Mittelstellung bringen und Vorwahlregler auf Null drehen; Zündschlüs- sel und Batterie-Hauptschalter abziehen.

  • Seite 230: Verteilerschnecke

    Verteilerschnecke Höheneinstellung Abhängig von der Materialmischung muss die eingestellte Höhe der Vertei- lerschnecke (1) – von ihrer Unterkante gemessen – über der Materialeinbauhö- he liegen. Korngrößen bis 16mm Beispiel: F0130_A1.TIF Einbaustärke 10 cm Höheneinstellung min. 15 cm vom Boden Korngrößen > 16mm Beispiel: Einbaustärke 10 cm Höheneinstellung min.

  • Seite 231: Bei Mechanischer Verstellung Mit Ratsche (O)

    Bei mechanischer Verstellung mit Ratsche (o) - Ratschen-Mitnehmerstift (1) auf links oder rechts drehend einstellen. Mit- nahme nach links senkt die Schnecke, nach rechts wird die Schnecke ange- hoben. - Gewünschte Höhe durch wechseln- des Betätigen der linken und rechten Seite einstellen.

  • Seite 232: Höhenverstellung Bei Großen Arbeitsbreiten / Mit Abstrebung

    Höhenverstellung bei großen Arbeitsbreiten / mit Abstrebung Die Höhenverstellung der Schnecke kann bei großen Arbeitsbreiten mit angeschla- gener Abstrebung vorgenommen werden: Höhenverstellung der Schnecke nur bei gezogenen Steckbolzen der Schwenkhalte- rungen vornehmen! - Klappsplint (1) und Steckbolzen (2) der Schwenkhalterung (3) jeweils an beiden Maschinenseiten demontieren.
  • Seite 233 - Abstrebungen durch Verdrehen der Verstellstangen (5) verlängern oder verkürzen, bis die Steckbolzen gesetzt werden können. - Kontermuttern (4) wieder anziehen. - Klappsplint (1) und Steckbolzen (2) montieren. Nach jeder Höhenverstellung muss die Schnecke über die Abstrebungen neu ausge- richtet werden! Siehe Abschnitt „Schnecke Ausrichten“! E 10 5...

  • Seite 234: Schneckenverbreiterung

    Schneckenverbreiterung Auger_DEM.bmp Je nach Ausführung der Bohle können die unterschiedlichsten Arbeitsbreiten erreicht werden. Schnecken- und Bohlenverbreiterung müssen aufeinander abgestimmt sein. Siehe dazu in der Bohlen-Betriebsanleitung im entsprechenden Kapitel „Einrichten und Umrüsten“: – Bohlenanbauplan Um auf die gewünschte Arbeitsbreite zu kommen, müssen die entsprechenden Boh- lenanbauteile, Seitenbleche, Schnecken, Tunnelbleche oder Reduzierschuhe ange- baut werden.

  • Seite 235: Verbreiterungsteile Anbauen

    Verbreiterungsteile anbauen Materialschacht und Schneckenverlängerung montieren - Zusätzlichen Materialschacht (1) mit den zugehörigen Montagteilen (2) (Schrau- ben, Scheiben, Muttern) am Grundgerät bzw. am nebenliegenden Materialschacht befestigen. - Montageteile (3) des nebenliegenden Schneckenflügels demontieren, Stopfen (4) entnehmen. - Schneckenwellen-Verlängerung in die Schneckenwelle einführen. - Zuvor gelöste Montageteile (3) erneut montieren und gleichzeitig die Schnecken- wellen fest verschrauben.

  • Seite 236: Schneckenaußenlager Montieren

    Schneckenaußenlager montieren - Montageteile (1) des nebenliegenden Schneckenflügels demontieren, Stopfen (2) entnehmen. - Schneckenaußenlager (3) in die Schneckenverlängerung einführen. - Schneckenaußenlager mit den zugehörigen Montagteilen (4) (Schrauben, Schei- ben, Stifte) am Abstrebungsschacht anschlagen. Falls erforderlich, Passbleche (5) einsetzen! - Zuvor gelöste Montageteile (1) erneut montieren und gleichzeitig Schneckenwelle und Lagerwelle fest verschrauben.

  • Seite 237: Schneckenendlager Montieren

    Schneckenendlager montieren - Zunächst muss das Schneckenendlager vormontiert werden: - Schneckenendlager (1) zusammen mit Passblech (2) mit den zugehörigen Mon- tageteilen (3) (Schraube, Scheibe) an die Zwischenplatte (4) montieren. - Montageteile (5) des nebenliegenden Schneckenflügels demontieren, Stopfen (6) entnehmen. - Schneckenendlager (7) in die Schneckenverlängerung einführen. - Schneckenendlager mit den zugehörigen Montagteilen (8) (Schrauben, Scheiben, Muttern) am Materialschacht anschlagen.

  • Seite 238: Schneckenanbauplan

    Schneckenanbauplan Symbol Bedeutung - Schneckenflügel 160mm - (160L) links - Schneckenflügel 160mm 160L 160R - (160R) rechts - Schneckenanbauteil 320mm - (320L) links - Schneckenanbauteil 320mm 320L 320R - (320R) rechts - Schneckenanbauteil 640mm - (640L) links - Schneckenanbauteil 640mm 640L 640R - (640R)
  • Seite 239 Symbol Bedeutung Schneckenaußenlager Schneckenendlager E 10 11...

  • Seite 240: Schneckenaufrüstung, Arbeitsbreite 3.14M

    Schneckenaufrüstung, Arbeitsbreite 3.14m 320 L 320 R Schneckenaufrüstung, Arbeitsbreite 3.78m 640 L 640 R Schneckenaufrüstung, Arbeitsbreite 4.42m 640 L 320 L 640 R 320 R E 10 12...

  • Seite 241: Schneckenaufrüstung, Arbeitsbreite 5.06M

    Schneckenaufrüstung, Arbeitsbreite 5.06m 960 L 320 R 320 L 960 R Schneckenaufrüstung, Arbeitsbreite 5.70m 640 L 960 L 640 R 960 R E 10 13...

  • Seite 242: Schneckenaufrüstung, Arbeitsbreite 6.34M

    Schneckenaufrüstung, Arbeitsbreite 6.34m E 10 14...

  • Seite 243: Schneckenaufrüstung, Arbeitsbreite 6.98M

    Schneckenaufrüstung, Arbeitsbreite 6.98m E 10 15...

  • Seite 244: Schneckenaufrüstung, Arbeitsbreite 7.62M

    Schneckenaufrüstung, Arbeitsbreite 7.62m E 10 16...

  • Seite 245: Schneckenaufrüstung, Arbeitsbreite 8.26M

    Schneckenaufrüstung, Arbeitsbreite 8.26m E 10 17...

  • Seite 246: Schneckenaufrüstung, Arbeitsbreite 8.90M

    Schneckenaufrüstung, Arbeitsbreite 8.90m E 10 18...

  • Seite 247: Schneckenabstrebung Montieren

    Schneckenabstrebung montieren E 10 19...
  • Seite 248 Vor der Montage der Schneckenabstrebung sollte bereits die benötige Schnecken- höhe an der Grundschnecke eingerichtet sein! Abschnitt „Höheneinstellung bei großen Arbeitsbreiten / mit Abstrebung beachten“! - Führungsplatten (1) links/rechts mit den zugehörigen Montageteilen (2) an der La- schen des Maschinenrahmens. montieren. Die Führungsplatten müssen an der Vorderseite der Laschen montiert werden.

  • Seite 249: Schnecke Ausrichten

    Schnecke ausrichten - Kontermuttern (26) lösen. Die Markierung Linksgewinde (L) und Rechtsgewinde (R) an der Abstrebung beach- ten! - Abstrebungen (17) durch Verdrehen beider Verstellstangen (21) verlängern oder verkürzen, bis alle montierten Materialschächte mit der Schnecke eine Flucht bil- den. An der Verstellstange (21) befindet sich links und rechts eine Bohrung (27).

  • Seite 250: Materialschacht, Klappbar

    Materialschacht, klappbar Um den Spalt zwischen Schneckenkas- ten und Seitenschild der Bohle zu schlie- ßen, können klappbare Materialschächte an beiden Seiten der Schnecke montiert werden. klappbaren Materialschächte schwenken durch den anliegenden Ma- terialdruck auf und durch Einfahren der Bohle ein. - Klappbare Materialschächte links/...

  • Seite 251: Muldenabstreifer

    Muldenabstreifer Um den Spalt zwischen Mulde und Ma- schinenrahmen zu veringern, müssen die Muldenabstreifer (1) an beiden Mul- denhälften eingestellt werden. - Die Befestigungsschrauben (2) lösen. - Auf der gesamten Abstreiferlänge ein Spaltmaß von 6mm einrichten. - Befestigungsschrauben wieder ordnungsgemäß anziehen. Verletzungsgefahr durch scharfkantige Teile! Tragen Sie zum Schutz Ihrer Hän- de geeignete Schutzhandschuhe!

  • Seite 252: Holmführung

    Holmführung Um eine korrekte Führung der Holme zu gewährleisten, müssen die Führungs- bleche (1) an beiden Maschinenseiten auf die vorliegenden Einbaubedingun- gen (z.B. Dachprofil positiv oder negativ usw.) eingestellt werden. - Schraube (2) lösen und Schrauben (3) demontieren. - Führungsblech auf das benötigte Maß einstellen (Grundeinstellung 25mm).

  • Seite 253: Bohle Versetzen

    Bohle versetzen Der Holm kann je nach den Erfordernis- sen der Einbaubedingungen nach hinten bzw. vorne verstellt werden. Durch die Verstellung wird der Material- raum zwischen Schnecke und Bohle vergrößert. - Die vier Befestigungsschrauben (1) lö- sen. - Schrauben herausnehmen und Ma- schine vorsetzen.

  • Seite 254: Nivellierung

    Nivellierung Querneigungsregler Während des Arbeitseinsatzes dürfen keine Arbeiten an Querneigungsgestän- ge oder Querneigungsregler vorgenom- men werden! - Querneigungsgestänge (1) an der vor- gesehenen Position zwischen die bei- den Holme montieren. - Querneigungsregler (2) auf die Halte- platte (3) des Querneigungsgestän- ges montieren.

  • Seite 255: Tastarm Montieren

    Tastarm montieren - Die Aufnahme (1) des Tastarmes auf den entsprechenden Zapfen des Boh- len-Seitenschildes stecken. - Bolzen (2) soweit anziehen, dass sich Tastarm noch schwergängig schwenken lässt. Der Tastarm kann mit Arretierung (3) am Seitenschild gesichert werden. Tastarm.wmf Höhengeber montieren Den Höhengeber in die Klemmhalterung (1) einhängen und mit der Klemm- schraube (2) gegen Verdrehen sichern.

  • Seite 256: Tastarm Einrichten

    Tastarm einrichten Vor Einbaubeginn muss der Tastarm mit dem montiertem Höhengeber auf seine Referenz (Drahtseil, Bordstein etc.) ein- gestellt werden. Die Abtastung sollte im Bereich der Schnecke erfolgen. - Tastarm über Referenz schwenken. - Zur genauen Einstellung des Tastar- Tastarm.wmf mes folgende Einstellmöglichkeiten nutzen: - Nach Lösen der Klemmschrauben (3) kann der Tastarm in seiner Länge einge-...

  • Seite 257: Big-Ski 9M, Big-Ski 13M

    Big-Ski 9m, Big-Ski 13m MBS6.bmp Der Big-Ski dient der berührungslosen Abtastung über eine besonders große Refe- renzlänge. Mit der Kombination aus 1 Mittelelement und 2 Modulelemente zusammen mit den Sensorauslegern kann eine Skigesamtlänge von max. ca. 9,30 m erreicht werden. Mit der Kombination 1 Mittelelement und 4 Modulelemente ist zusammen mit den Sensorauslegern eine Skigesamtlänge von max.
  • Seite 258 - Sensorhalter, erweiterbar (7) - Ausleger (8) Im Folgenden wird die Montage der kurzen Version beschrieben, da sich die längere Variante einfach durch Hinzufügen weiterer Modulelemente ergibt. MBS11.bmp Die Abstände zwischen den Sensoren sind idealer Weise gleich (X1 = X2). Der mittlere Sensor wird an der üblichen Einzelsensorposition angebracht, so dass im Bedarfsfall einfach per Umschaltung an der MOBA-matic mit nur einem Sensor gearbeitet werden kann (z.B.

  • Seite 259: Big-Ski-Halterung Am Holm Montieren

    Big-Ski-Halterung am Holm montieren Die gesamte Big-Ski Konstruktion wird seitlich an den Holmen montiert. Dazu sind zunächst die beiden Holmhalterun- gen zu montieren. Die Ausführung der Holmhalterungen ist je nach verwende- tem Fertiger teilweise unterschiedlich. Bei der Montage besteht die Möglich- keit, die Halter entweder direkt an den vorhandenen Bohrungen mit festzu- schrauben, oder aber wie nachfolgend...

  • Seite 260: Schwenkarme Montieren

    Schwenkarme montieren - Jeweils einen Fixierring (1) über das Rohr der Big-Ski-Halterung (2) schie- ben. Die 45°-Fase des Fixierringes muss nach oben weisen. - Anschließend die beiden Schwenkar- me (3) auf das Rohr der Big-Ski-Halte- rung aufschieben. Der hintere Schwenkarm wird um 180° gedreht auf die Big-Ski-Halterung auf- gesteckt.

  • Seite 261: Mittelelement Montieren

    Mittelelement montieren MBS6b.bmp Bei der Montage ist darauf zu achten, dass die runde Nase (1) zum Einhängen der nachfolgenden Module nach oben zeigt. Das Mittelelement (2) hat bereits werksseitig 2 vormontierte Schiebeteile (3) / (4), welche über die beiden runden Aufnahmezapfen der Schwenkarme geschoben wer- den.

  • Seite 262: Big-Ski Verlängern

    Big-Ski verlängern Der Big-Ski kann auf die beiden Ausfüh- rungen 9m und 13m verlängert werden. Aufbau der 9m-Ausführung: Jeweils ein Verlängerungsteile vorne / hinten. Aufbau der 13m-Ausführung: Jeweils zwei Verlängerungsteile vorne / hinten. - Erweiterungsmodul (1) auf das Mittel- element (2) auflegen und mit Schrau- be (3) sichern.

  • Seite 263: Sensorhalter Montieren

    Sensorhalter montieren Auf die gesamte Länge des Big-Ski ist eine Abtastung mit 3 Sensoren vorgese- hen. Jeweils ein Sensor an Mittelele- ment, vorderen hinteren Endelement. Der mittlere Sensor sollte genau an der Stelle auf dem Ski montiert werden, wo er auch im normalen Einsatz arbeiten würde (ca.

  • Seite 264: Sensoren Montieren Und Ausrichten

    Sensoren montieren und ausrichten - Aufnahme des Sensors (1) in Halte- rung (2) einsetzen. - Sensor ausrichten und mit den zuge- hörigen Kreuzgriffschrauben fixieren. - Durch Lösen der Kreuzgriffschrau- ben (3) lässt sich die Höhe der Ab- tastung einstellen. An den beiden äußeren Sensorhaltern kann der Sensor auch an dem schwenk- baren Sensorausleger (4) montiert wer- den.

  • Seite 265: Verteilerbox Montieren

    Verteilerbox montieren Die Verteilerbox sollte so montiert wer- den, dass eine einfache Verdrahtung zum Regler und den Sensoren möglich ist. Die Anschlüsse für die Sensoren sollten immer nach unten zeigen, damit kein Wasser in die Verteilerbox eindringen kann. Eingänge, die nicht benötigt wer- den, sind mit Staubschutzkappen zu verschließen.

  • Seite 266: Anschlussplan

    Anschlussplan Der Anschluss der drei Sensoren an die Verteilerbox sowie Verbindung Verteiler- box-Maschine erfolgen nach dem ne- benstehenden Schema. - Sensoren - vorne (1) - mitte (2) - hinten (3) - Verteilerbox (4) - Schnittstelle Maschine (5) E 10 38...

  • Seite 267: Schleppski 6M, 9M

    Schleppski 6m, 9m Der Schleppski umfasst einen über mehrere Gelenke beweglichen, auf der Referen- zoberfläche laufenden Ski und einen Rotary Sensor, der einen auf dem Ski befindli- chen Referenzdraht abtastet. Zum Ausgleich langer Bodenwellen ist der Schleppski bevorzugt geeignet. Der Einsatz erfolgt auf Bauabschnitten ohne engere Kurven. - Arbeitsbreite durch Ausfahren der Bohle einrichten.
  • Seite 268 - Ski so ausrichten, dass er über die gesamte Länge parallel zum Fertiger steht, nicht zur Seite geneigt ist. - Im vorderen Bereich mittels Schrauben (9) fixieren. - Im hinteren Bereich Federstecker (10) setzen. - Sensor (11) in die Höhenabtastung (12) einsetzen.

  • Seite 269: Lenkautomat

    Lenkautomat E 10 41...

  • Seite 270: Lenkautomat Am Fertiger Montieren

    Lenkautomat am Fertiger montieren Während des Arbeitseinsatzes dürfen keine Arbeiten am Lenkautomaten vorgenom- men werden! Je nach gewünschter Abtastseite an der Maschine, muss das Peilstabrohr ggf. ent- nommen und auf der anderen Seite der Maschine wieder eingesetzt werden! - Das Peilstabrohr (1) an der Maschinenfront auf die gewünschte Länge herauszie- hen und mit den Klemmschrauben (2) fixieren.

  • Seite 271: Sensor Montieren Und Ausrichten

    Sensor montieren und ausrichten - Aufnahme des Sensors (13) in Halterung (14) einsetzen und mit Flügelschraube (15) sichern. - Winkel zwischen Sensor und Referenz ausrichten und mit der zugehörigen Klemm- schraube (16) fixieren. Sensor und Referenz müssen im rechten Winkel zueinander stehen! - Durch Lösen der Fixierschraube (17) lässt sich die Höhe der Abtastung einstellen.

  • Seite 272: Betriebshinweise Lenkautomat

    Betriebshinweise Lenkautomat - Bei aktivierter Lenkautomatik ist der Lenkpoti deaktiviert. Die Lenkung er- folgt automatisch durch Abtastung Ski -Seil. - Die Funktion bei Bedarf am Bedien- pult zuschalten. - Eine Übersteuerung der automati- schen Lenkung ist durch Betätigung des Lenkpotentiometers möglich. - Schalter (1) dient zur Einstellung der Abtastseite: - Rechts: Lenkautomat an der rechten...

  • Seite 273: Nothalt Bei Beschickerbetrieb

    Nothalt bei Beschickerbetrieb Wird die Funktion nicht genutzt, muss an der zugehörigen Steckdose der Brü- ckenstecker eingesetzt sein, da sonst der Fahrantrieb gesperrt ist! E 10 45...

  • Seite 274: Endschalter

    Endschalter Schnecken-Endschalter (links und rechts) - Ausführung SPS montieren Der Ultraschall-Endschalter der Schne- cke wird an beiden Seiten am Handlauf des Seitenschildes montiert. - Sensor-Halterung (1) auf den Hand- lauf setzen, ausrichten und mit Flügel- schraube (2) anziehen. - Sensor (3) ausrichten und mit Klemm- hebel (4) fixieren.

  • Seite 275: Schnecken-Endschalter (Links Und Rechts) - Ausführung Konventionell Montieren

    Schnecken-Endschalter (links und rechts) - Ausführung konventionell montieren Der Ultraschall-Sensor (1) ist mit einem Halter (2) am Begrenzungsblech befes- tigt. - Zur Justierung des Sensorwinkels Schellen (3) lösen und Halterung schwenken. - Zur Einstellung der Sensorhöhe / des Abschaltpunktes die Sterngriffe (4) lö- sen und das Gestänge auf die benö- tigte Länge verstellen.
  • Seite 276 Sonderzubehör Mischgut-Kübel Einsatzbeschreibung Der zusätzliche Kübel wird in der geöffneten Muldenfläche platziert und gesichert. Er dient zur Aufnahme einer größeren Menge Mischgut, die durch einen Beschicker bereitgestellt wird. Die Verwendung des Mischgut-Kübels ist nur in folgenden Kombinationen zulässig: MH2500 - Kübel, kurz (Universalkübel): SD2500C, SD2500CS MH2550 - Kübel, lang: SD2550C, SD2550CS E 10 48...
  • Seite 277 Baugruppen- und Funktionsbeschreibung Pos. Bezeichnung Frontklappe, schwenkbar Seitenklappen, schwenkbar Wartungstür Reflektorblech für Abstandssensor Beschicker Verlängerungsrohr Reflektorblech - für seitlichen Betrieb Aufsatz für Fertiger-Option „Absaugung“ Zurrösen Anschlagpunkte für Kranverladung E 10 49...
  • Seite 278 Technische Daten Abmessungen, Kübel MH2500 - (Ausführung kurz) 3700 3700 E 10 50...
  • Seite 279 Abmessungen, Kübel MH2550 - (Ausführung lang) 3690 3690 3000 E 10 51...
  • Seite 280 Gewichte Kübel MH2500 - Ausführung kurz ca. 1,2t Kübel MH2550 - Ausführung lang ca. 1,7t Fassungsvermögen ca. 10,9 m / 24,0t Kübel MH2500 - Ausführung kurz ca. 10,0m / 22,0t (OFFSET) Kübel MH2550 - Ausführung lang ca. 12,7 m / 28,0t E 10 52...
  • Seite 281 Kennzeichnungsstellen Gefahr durch fehlende oder fehlverstandene VORSICHT Maschinenbeschilderung Durch fehlende oder fehlverstandene Maschinenbeschilde- rung besteht Verletzungsgefahr! - Entfernen Sie keine Warn- oder Hinweisschilder von der Maschine. - Beschädigte oder verloren gegangene Warn- oder Hinweisschilder müssen umgehend ersetzt werden. - Machen Sie sich mit der Bedeutung und der Position der Warn- und Hinweisschilder vertraut.
  • Seite 282 10.1 Infoschilder Piktogramm Bedeutung - Hebepunkt Das Heben der Maschine ist nur an diesen Anschlag- punkten erlaubt! - Verzurrpunkt Das Verzurren der Maschine ist nur an diesen An- schlagpunkten erlaubt! 10.2 Warnschilder Piktogramm Bedeutung - Warnung - Heiße Oberfläche - Verbrennungsgefahr! Heiße Oberflächen können zu schwers- ten Verletzungen führen!
  • Seite 283 10.4 Gebotszeichen, Verbotszeichen, Warnzeichen Nr. Piktogramm Bedeutung - Nicht öffnen - Gefahrenstelle! E 10 55...
  • Seite 284 Ladungssicherung - Kübel Die nachfolgenden Ausführungen zur Sicherung des Kübels für den Tiefladertrans- port sind lediglich als Beispiele für eine korrekte Ladungssicherung zu betrachten. Beachten Sie stets die lokalen Vorschriften zur Ladungssicherung und zur korrekten Verwendung von Ladungssicherungsmitteln. Zum normalen Fahrbetrieb gehören auch Vollbremsungen, Ausweichmanöver und schlechte Wegstrecken.
  • Seite 285 Zurrmittel Es werden die zum Fahrzeug gehörenden Ladungssicherungsmittel, Zurrgurte und Zurrketten eingesetzt. Abhängig von der Ausführung der Ladungssicherung werden ggf. zusätzliche Schäkel, Ringschrauben, Kantenschutzplatten und Anti-Rutsch-Mat- ten benötigt. Die angegebenen Werte zur zulässigen Zurrkraft und Tragfähigkeit sind zwingend einzuhalten! Zurrketten stets gemäß der Herstellerangaben anziehen. Zurrgurte möglichst fest anziehen.
  • Seite 286 Verzurrung E 10 58...
  • Seite 287 Beim Sichern des Kübels ist darauf zu achten, dass das Sensorschild demontiert ist und die Frontklappe ordnungsgemäß verschlossen ist. Die Sicherung vorne und hinten ist durch Diagonalzurren des Kübels durchzuführen. Hierbei sind die Anschlagpunkte am Kübel sowie am Tieflader zu beachten. Die Zurrgurte sind wie dargestellt anzubringen.
  • Seite 288 Verladen mit dem Kran - MH2500 E 10 60...
  • Seite 289 Verladen mit dem Kran - MH2550 E 10 61...
  • Seite 290 WARNUNG Gefahr durch schwebende Lasten Kran und / oder angehobene Last können beim Heben kip- pen und Verletzungen verursachen! - Die Last darf nur an den gekennzeichneten Hebepunkten angehoben werden. - Gefahrenbereich nicht betreten. - Nur Hebezeuge mit ausreichender Tragfähigkeit verwenden.
  • Seite 291 Kübel im Fertiger verzurren E 10 63...
  • Seite 292 Beispiele für eine korrekte Ausführung in einem Dynapac Straßenfertiger. Bei markenübergreifenden Kombinationen muss die Sicherung entsprechend der vorliegenden Möglichkeiten ausgeführt werden. Dynapac übernimmt keine Gewährleistung für Schäden, die aus fehlerhafter Siche- rung des Kübels resultieren! Der Straßenfertiger muss über die benötigte Anzahl Zurrpunkte mit einer Zurrpunkt- festigkeit LC 5.000 daN verfügen.
  • Seite 293 Betrieb E 10 65...
  • Seite 294 Je nach Einsatz kann das Reflektorblech (1) mittig vor dem Kübel oder links/rechts seitlich des Kübels montiert werden. - Reflektorblech mittig: die Fixierung erfolgt mittels der zugehörigen Klemmhebel (2). - Reflektorblech außermittig: Reflektorblech (1) demontieren, zusätzliche Haltestan- ge (3) und Abstützungshalter (4) an der gewünschten Seite montieren. - Haltestange mit den zugehörigen Klemmhebeln (5) fixieren.
  • Seite 295 Reinigung des Kübels Kübel regelmäßig reinigen, anhaftende Asphaltreste entfernen. Reinigung der Mulde nur im abgekühlten Zustand vornehmen. Ist der Kübel während der Reinigung in einem Fertiger eingesetzt, muss dieser abge- schaltet und gegen Wiedereinschalten gesichert sein. Alle mit Asphalt-Mischgut in Berührung kommenden Flächen mit Trennmittel einsprühen.

  • Seite 296: Bohle

    Bohle Alle Arbeiten zum Anbauen, Einrichten und Verbreitern der Bohle sind in der Bohlen- Betriebsanleitung beschrieben. Elektrische Verbindungen Nach Montage und Einstellung der mechanischen Baugruppen sind folgende Verbin- dungen an den Rückseiten der Fernbedienungshalter (1) herzustellen: Ausführung SPS: - Schnecken-Endschalter (2) - Fernbedienung (3) - Höhengeber (4) - Externe Nivellierautomatik (5)

  • Seite 297: Maschinenbetrieb Ohne Fernbedienung / Seitenschild

    12.1 Maschinenbetrieb ohne Fernbedienung / Seitenschild Die Maschine kann ohne angeschlosse- ne Fernbedienung nur gefahren werden, wenn die zugehörigen Brückenstecker an beiden Maschinenseiten gesetzt wur- den. Seitenschild mit Fernbedienungshalter montiert: - Brückenstecker (1) in die Steckdose der Fernbedienung stecken, mit Über- wurf sichern.
  • Seite 298 E 10 70...

  • Seite 299: Wartung

    F 10 Wartung Sicherheitshinweise für die Wartung GEFAHR Gefahr durch fehlerhafte Maschinenwartung Unsachgemäß ausgeführte Wartungs- und Reparaturar- beiten können schwere Verletzungen bis hin zum Tod ver- ursachen! - Lassen Sie Wartungs- und Reparaturarbeiten nur durch geschultes Fachpersonal durchführen. - Alle Wartungs-, Instandsetzungs- und Reinigungsarbeiten nur bei abgeschaltetem Motor durchführen.
  • Seite 300 VORSICHT Heiße Oberflächen! Oberflächen, auch hinter Verkleidungsteilen, sowie Ver- brennungsgase von Motor oder Bohlenheizung können sehr heiß sein und Verletzungen verursachen! - Tragen Sie Ihre persönliche Schutzausrüstung. - Keine heißen Maschinenteile berühren. - Wartungs- und Instandhaltungsmaßnahmen nur bei abgekühlter Maschine durchführen. - Beachten Sie alle weiteren Hinweise in der vorliegenden Anleitung und im Sicherheitshandbuch.

  • Seite 301: Wartungsübersicht

    F 20 Wartungsübersicht Wartungsübersicht 90 100...
  • Seite 302 Wartung erforderlich nach Betriebsstunden Baugruppe Kapitel Lattenrost Schnecke q q q q Antriebsmotor q q q q Hydraulik q q q Laufwerke q q q q q q Elektrik Schmierstellen Prüfung/Stillsetzung F100 Wartung erforderlich In dieser Übersicht befinden sich auch die Wartungsintervalle für optionale Maschi- nenausstattung!

  • Seite 303: Wartung - Lattenrost

    F 30 Wartung - Lattenrost Wartung - Lattenrost...
  • Seite 304 Einzugsgefahr durch rotierende oder fördernde WARNUNG Maschinenteile Rotierende oder fördernde Maschinenteile können schwere Verletzungen bis hin zum Tod verursachen! - Gefahrenbereich nicht betreten. - Nicht in rotierende oder fördernde Teile greifen. - Nur eng anliegende Kleidung tragen. - Warn- und Hinweisschilder an der Maschine beachten. - Vor Wartungsarbeiten Motor abstellen und Zündschlüssel abziehen.

  • Seite 305: Wartungsintervalle

    Wartungsintervalle Intervall Wartungsstelle Hinweis - Lattenrostkette - Spannung prüfen - Lattenrostkette - Spannung einstellen - Lattenrostkette - Kette austauschen - Lattenrostantrieb - Antriebsketten Kettenspannung kontrollieren - Lattenrostantrieb - Antriebsketten Kettenspannung einstellen - Lattenrostleitbleche / Lattenrost- bleche austauschen Wartung Wartung während der Einfahrzeit...

  • Seite 306: Wartungsstellen

    Wartungsstellen Kettenspannung Lattenrost (1) Kettenspannung prüfen: Bei korrekt gespannter Lattenrostkette steht die Unterkante der Kette ca. 20- 25mm über der Rahmenunter- kante. Die Lattenrostkettenspannung darf nicht zu stramm oder zu lose sein. Bei zu strammer Kette kann Mischgut zwischen Kette und Kettenrad zum Stillstand oder Bruch führen.
  • Seite 307 Bauteilen erforderlich, sollten stets fol- gende Bauteile satzweise erneuert wer- den: - Lattenrostkette - Lattenrostleitbleche - Lattenrostbleche - Umlenkbleche - Umlenkrollen der Lattenrostkette - Kettenräder des Lattenrostantriebes Ihr Dynapac Kundendienst unterstützt Sie gerne bei Wartung, Reparatur und dem Wechsel von Verschleißteilen!

  • Seite 308: Lattenrostantrieb - Antriebsketten (2)

    Lattenrostantrieb - Antriebsketten (2) Zum Prüfen der Kettenspannung: - Bei vorschriftsmäßiger Spannung muss sich die Kette ca. 10 - 15 mm frei bewegen lassen. Zum Nachspannen der Ketten - Befestigungsschrauben (A) und Kon- termutter (B) etwas lösen. - Mittels Spannschraube (C) die benö- tigte Kettenspannung einstellen.

  • Seite 309: Lattenrostleitbleche / Lattenrostbleche (3)

    Ist durch Verschleiß der Austausch von Bauteilen erforderlich, sollten stets folgende Bauteile satzweise erneuert werden: - Lattenrostkette - Lattenrostleitbleche - Lattenrostbleche - Umlenkbleche - Umlenkrollen der Lattenrostkette - Kettenräder des Lattenrostantriebes Ihr Dynapac Kundendienst unterstützt Sie gerne bei Wartung, Reparatur und dem Wechsel von Verschleißteilen!

  • Seite 311: Wartung - Baugruppe Schnecke

    F 40 Wartung - Baugruppe Schnecke Wartung - Baugruppe Schnecke F 40 1...
  • Seite 312 Einzugsgefahr durch rotierende oder fördernde WARNUNG Maschinenteile Rotierende oder fördernde Maschinenteile können schwere Verletzungen bis hin zum Tod verursachen! - Gefahrenbereich nicht betreten. - Nicht in rotierende oder fördernde Teile greifen. - Nur eng anliegende Kleidung tragen. - Warn- und Hinweisschilder an der Maschine beachten. - Vor Wartungsarbeiten Motor abstellen und Zündschlüssel abziehen.

  • Seite 313: Wartungsintervalle

    Wartungsintervalle Intervall Wartungsstelle Hinweis Schneckenaußenlager - abschmieren Schnecken-Planetengetriebe - Ölstand kontrollieren Schnecken-Planetengetriebe - Öl nachfüllen Schnecken-Planetengetriebe - Öl wechseln Schnecken-Antriebsketten - Spannung kontrollieren Schnecken-Antriebsketten - Spannung einstellen Schneckenkasten - Ölstand kontrollieren Schneckenkasten - Öl nachfüllen Schneckenkasten - Öl wechseln Dichtungen u. Dichtringe - Verschleiß...
  • Seite 314 Intervall Wartungsstelle Hinweis Getriebe-Schrauben - Anzugskontrolle Getriebe-Schrauben - Korrektes Anzugsmoment her- stellen Außenlager-Schrauben - Anzugskontrolle Außenlager-Schrauben - Korrektes Anzugsmoment her- stellen Schneckenflügel - Verschleiß kontrollieren Schneckenflügel - Schneckenflügel wechseln Wartung Wartung während der Einfahrzeit F 40 4...

  • Seite 315: Wartungsstellen

    Wartungsstellen Schnecken-Aussenlager (1) Die Schmiernippel sitzen auf jeder Seite oben an den äußeren Schneckenlage- rungen. Diese müssen bei Arbeitsende ge- schmiert werden, damit im warmen Zu- stand evtl. eingedrungenen Bitumenreste herausgedrückt und die Lager mit neuem Fett versehen werden. Bei Schneckenerweiterung sollten bei der Erstabfettung der äußeren Lager- stellen die Außenringe etwas gelöst wer- den, um eine bessere Belüftung beim...

  • Seite 316: Planetengetriebe Schnecken (2)

    Planetengetriebe Schnecken (2) - Zur Ölstandskontrolle die Kontroll- schraube (A) herausdrehen. Bei korrektem Ölstand steht der Ölpegel bis zur Unterkante der Kontrollbohrung oder es tritt wenig Öl aus der Öffnung heraus. Zum Auffüllen von Öl: - Kontrollschraube Einfüll- schraube (B) herausdrehen. - An der Einfüllbohrung bei (B) vorge- schriebenes Öl einfüllen, bis der Öl- stand die Unterkante der Kontroll-...

  • Seite 317: Antriebsketten Der

    Antriebsketten der Förderschnecken (3) Zum Prüfen der Kettenspannung: - Beide Schnecken von Hand nach rechts und links drehen. Das Bewegungsspiel (C) am äußeren Umfang der Schne- cken soll dabei 10 mm betragen. Verletzungsgefahr durch scharfkantige Teile! Zum Nachspannen der Ketten - Befestigungsschrauben (A) lösen.

  • Seite 318: Schneckenkasten (4)

    Schneckenkasten (4) Ölstand prüfen Bei korrektem Ölstand liegt der Pegel zwischen den beiden Markierungen auf dem Peilstab (A). Zum Auffüllen von Öl: - Schrauben (B) am oberen Deckel des Schneckenkastens herausdrehen. - Deckel (C) abnehmen. - Öl bis zum korrekten Füllstand einfül- len.

  • Seite 319: Dichtungen Und Dichtringe (5)

    Dichtungen und Dichtringe (5) Überprüfen Sie nach Erreichen der Be- triebstemperatur das Getriebe auf Dich- tigkeit. Bei sichtbaren Leckagen, z.B. zwischen den Flanschflächen (A) des Getriebes, ist ein Austausch der Dichtungen und Dichtringe erforderlich. F 40 9...

  • Seite 320: Getriebe-Schrauben

    Getriebe-Schrauben Anzugskontrolle (6) Nach der Einlaufzeit sind die Anzugsmo- mente der äußeren Getriebe-Schrauben zu überprüfen. Überprüfen Sie, welche Getriebe-Variante in Ihrer Maschine verwendet wird. - Ggf. sind folgende Anzugsmomente herzustellen: - (A): 86 Nm - (B): 83 Nm - (C): 49 Nm - (D): 49 Nm - (E): 86 Nm Überprüfen Sie jede Schraube auf das...

  • Seite 321: Befestigungsschrauben - Schneckenaußenlager Anzugkontrolle (7)

    Befestigungsschrauben - Schneckenaußenlager Anzugkontrolle (7) Nach der Einlaufzeit sind die Anzugsmo- mente der Befestigungsschrauben der Schneckenaußenlager zu überprüfen. - Ggf. sind folgende Anzugsmomente herzustellen: - (F): 210 Nm Bei Veränderung der Schneckenarbeits- breite muss die Anzugskontrolle erneut nach der Einlaufzeit durchgeführt wer- den! F 40 11...

  • Seite 322: Schneckenflügel (8)

    Schneckenflügel (8) Wird die Oberfläche des Schneckenflü- gels (A) scharfkantig, reduziert sich der Durchmesser der Schnecke und die Flü- gel (B) müssen erneuert werden. - Schrauben (C), Scheiben (D), Muttern (E) und Schneckenflügel (B) demon- tieren. Verletzungsgefahr durch scharfkantige Teile! Schneckenflügel müssen spielfrei mon- tiert werden, die Auflageflächen müssen frei von Verschmutzungen sein!

  • Seite 323: Wartung - Baugruppe Motor

    F 50 Wartung - Baugruppe Motor Tier 3 (o) Wartung - Baugruppe Motor Neben dieser Wartungsanleitung ist in jedem Fall die Wartungsanleitung des Motoren-Herstellers zu beachten. Alle weiteren dort aufgeführten Wartungsarbeiten und Intervalle sind zusätzlich bindend. F 50 1...
  • Seite 324 Einzugsgefahr durch rotierende oder fördernde WARNUNG Maschinenteile Rotierende oder fördernde Maschinenteile können schwere Verletzungen bis hin zum Tod verursachen! - Gefahrenbereich nicht betreten. - Nicht in rotierende oder fördernde Teile greifen. - Nur eng anliegende Kleidung tragen. - Warn- und Hinweisschilder an der Maschine beachten. - Vor Wartungsarbeiten Motor abstellen und Zündschlüssel abziehen.

  • Seite 325: Wartungsintervalle

    Wartungsintervalle Intervall Wartungsstelle Hinweis - Kraftstofftank Füllstand kontrollieren - Kraftstofftank Kraftstoff nachfüllen - Kraftstofftank Tank und Anlage reinigen - Motor-Schmierölsystem Ölstand kontrollieren - Motor-Schmierölsystem Öl nachfüllen - Motor-Schmierölsystem Öl wechseln - Motor-Schmierölsystem Ölfilter wechseln - Motor-Kraftstoffsystem Kraftstofffilter (Wasserabschei- der entleeren) - Motor-Kraftstoffsystem Kraftstoffvorfilter wechseln - Motor-Kraftstoffsystem...
  • Seite 326 Intervall Wartungsstelle Hinweis - Motor-Luftfilter Luftfilter kontrollieren - Motor-Luftfilter Staubsammelbehälter entleeren - Motor-Luftfilter Luftfiltereinsatz wechseln - Motor-Kühlsystem Kühlrippen kontrollieren - Motor-Kühlsystem Kühlrippen säubern - Motor-Kühlsystem Kühlmittelstand kontrollieren - Motor-Kühlsystem Kühlmittel nachfüllen - Motor-Kühlsystem Kühlmittelkonzentration prüfen - Motor-Kühlsystem Kühlmittelkonzentration anpassen - Motor-Kühlsystem Kühlmittel wechseln Wartung Wartung während der Einfahrzeit...
  • Seite 327 Intervall Wartungsstelle Hinweis - Motor-Antriebsriemen Antriebsriemen kontrollieren - Motor-Antriebsriemen Antriebsriemen spannen - Motor-Antriebsriemen Antriebsriemen wechseln Wartung Wartung während der Einfahrzeit F 50 5...

  • Seite 328: Wartungsstellen

    Wartungsstellen Motor-Kraftstofftank (1) - Den Füllstand mittels Anzeigegerät im Bedienpult überprüfen. Der Kraftstofftank sollte vor jedem Ar- beitsbeginn gefüllt werden, damit nicht „trockengefahren“ wird und dadurch ei- ne zeitaufwendige Entlüftung notwendig wird. Zum Auffüllen von Kraftstoff: - Deckel (A) abschrauben. - An der Einfüllöffnung Kraftstoff auffül- len, bis der benötigte Füllstand er- reicht ist.

  • Seite 329: Motor-Schmierölsystem (2)

    Motor-Schmierölsystem (2) Ölstand prüfen Bei korrektem Ölstand liegt der Pegel zwischen den beiden Markierungen auf dem Peilstab (A). Ölkontrolle bei eben stehendem Fertiger! Zuviel Öl im Motor beschädigt die Dich- tungen; zu wenig Öl führt zu Überhit- zung und Zerstörung des Motors. Zum Auffüllen von Öl: - Deckel (B) abnehmen.
  • Seite 330 - Auffangbehälter unter Ölablass- schraube (E) der Ölwanne positionie- ren. - Ölablassschraube (E) demontieren und das Öl vollständig ablaufen las- sen. - Ölablassschraube (E) mit neuer Dich- tung wieder montieren und ordnungs- gemäß anziehen. - An der Einfüllöffnung (B) am Motor Öl in vorgeschriebener Qualität einfüllen, bis der korrekte Ölstand am Peilstab (A) erreicht ist.
  • Seite 331 Der neue Filter wird während des Öl- wechsels nach dem Ablassen des Altöls eingesetzt. - Filter (H) mit einem Filterschlüssel oder Filterband lösen und abschrau- ben. Auflagefläche reinigen. - Dichtung des neuen Filters leicht einö- len und Filter mit Öl füllen, bevor die- ser eingesetzt wird.

  • Seite 332: Motor-Kraftstoffsystem (3)

    Motor-Kraftstoffsystem (3) Der Zugriff auf alle Filter erfolgt über die Serviceklappe (A) an der Mittelwand der Maschine: - Schrauben (B) an der Rahmeninnen- seite demontieren und Serviceklappe (A) entnehmen. - Nach Beendigung der Wartungsarbei- ten Serviceklappe (A) wieder ord- nungsgemäß montieren. Das Kraftstofffiltersystem besteht aus zwei Filtern: - Vorfilter mit Wasserabscheider (C)
  • Seite 333 Vorfilter wechseln: - Abgeschiedenes Wasser am Hahn (E) ablassen und auffangen, Hahn wieder schließen. - Stecker des Wassersensors (F) abziehen. - Filterpatrone (C) mit einem Filterschlüssel oder Filterband lösen und abschrauben. - Dichtfläche der Filterhalterung reinigen. - Dichtung der Filterpatrone leicht einölen und handfest unter die Halterung schrau- ben.

  • Seite 334: Motor-Luftfilter (4)

    Motor-Luftfilter (4) Staubsammelbehälter entleeren - Am Luftfiltergehäuse befindliches Staubaustrageventil (A) durch Zusam- mendrücken des Austrageschlitzes entleeren. - Eventuelle Staubverbackungen durch Zusammendrücken des oberen Ventil- bereichs entfernen. Staubaustrageventil von Zeit zu Zeit säubern. F 50 12...
  • Seite 335 Luftfiltereinsatz wechseln Die Filterwartung ist erforderlich bei: - Serviceanzeige der Motorelektronik - Luftfiltergehäuse (B) an den Klam- mern (C) öffnen. - Filterelement (D) ein Stück zur Seite und dann aus dem Gehäuse ziehen. - Sicherheitselement (E) herausziehen und auf Beschädigungen überprüfen. Sicherheitselement (E) nach 3 Filterwar- tungen, spätestens nach 2Jahren erneu- ern (niemals reinigen!).

  • Seite 336: Motor-Kühlsystem (5)

    Motor-Kühlsystem (5) Kühlmittelstand prüfen / auffüllen Das Überprüfen des Kühlwasserstands erfolgt im kalten Zustand. Es ist auf aus- reichend Frost- und Korrosionsschutz- mittel (-25 °C) zu achten. Anlage steht im heißen Zustand unter Druck. Beim Öffnen besteht Verbrü- hungsgefahr! - Erforderlichenfalls geeignetes Kühl- mittel über geöffneten Verschluss (A) des Ausgleichsbehälters nachfüllen.
  • Seite 337 Kühlrippen kontrollieren / säubern - Erforderlichenfalls Kühler von Blättern, Staub oder Sand befreien. Motor-Betriebsanleitung beachten! Kühlmittelkonzentration prüfen - Konzentration mit einem geeignetem Prüfgerät (Hydrometer) überprüfen. - Ggf. Konzentration anpassen. Motor-Betriebsanleitung beachten! F 50 15...

  • Seite 338: Motor-Antriebsriemen (6)

    Motor-Antriebsriemen (6) Antriebsriemen kontrollieren - Antriebsriemen auf Beschädigungen untersuchen. Kleine Querrisse im Riemen sind akzep- tabel. Bei Längsrissen die mit Querrissen zu- sammentreffen sowie Materialaufbrü- chen ist ein Riemenwechsel erforderlich. Motor-Betriebsanleitung beachten! Antriebsriemen wechseln Motor-Betriebsanleitung beachten! F 50 16...

  • Seite 339: Wartung - Hydraulik

    F 60 Wartung - Hydraulik Wartung - Hydraulik F 60 1...
  • Seite 340 WARNUNG Gefahr durch Hydrauliköl Unter hohem Druck austretendes Hydrauliköl kann schwere Verletzungen bis hin zum Tod verursachen! - Arbeiten an der Hydraulikanlage dürfen nur durch fachkundiges Personal durchgeführt werden! - Hydraulikschläuche sind bei Rissbildung oder Durchfeuchtung sofort auszuwechseln. - Hydraulikanlage drucklos schalten. - Bohle absenken und Mulde öffnen.

  • Seite 341: Wartungsintervalle

    Wartungsintervalle Intervall Wartungsstelle Hinweis - Hydrauliktank - Füllstand kontrollieren - Hydrauliktank - Öl auffüllen - Hydrauliktank - Öl wechseln und reinigen - Hydrauliktank- Wartungsanzeiger kontrollieren - Hydrauliktank - Ansaug-/Rücklauf- Hydraulikfilter wechseln, entlüften - Hydrauliktank - Belüftungsfilter wechseln - Hochdruckfilter- Wartungsanzeiger kontrollieren - Hochdruckfilter- Filterelement wechseln Wartung...

  • Seite 342: Pumpenverteilergetriebe (4)

    Intervall Wartungsstelle Hinweis - Pumpenverteilergetriebe- Ölstand kontrollieren - Pumpenverteilergetriebe- Öl nachfüllen - Pumpenverteilergetriebe- Öl wechseln - Pumpenverteilergetriebe- Entlüfter kontrollieren - Pumpenverteilergetriebe- Entlüfter reinigen - Hydraulikschläuche- Sichtkontrolle - Hydraulikanlage Dichtheitsprüfung - Hydraulikanlage- Verschraubungen nachziehen - Hydraulikschläuche- Schläuche ersetzen - Nebenstromfilter- Filterelement wechseln Wartung Wartung während der Einfahrzeit F 60 4...
  • Seite 343 Wartungsstellen Hydrauliköltank (1) - Ölstand am Schauglas (A) kontrollie- ren. Der Ölstand muss bei eingefahrenen Zy- lindern bis zur Mitte des Schauglases reichen. Wenn alle Zylinder ausgefahren sind, kann der Pegel unterhalb des Schaugla- ses fallen. Das Schauglas befindet sich seitlich am Tank.
  • Seite 344 Zum Wechseln von Öl: - Ablassschraube (D) im Tankboden herausdrehen, um das Hydrauliköl ab- zulassen. - Das Öl mit Hilfe eines Trichters in ei- nem Behälter auffangen. - Nach dem Ablassen die Schraube mit neuer Dichtung wieder einschrauben. Bei Verwendung des Ablassschlauches (o): - Verschlusskappe (E) abschrauben.
  • Seite 345 Ansaug-/Rücklauf-Hydraulikfilter (2) Filterwechsel lt. Intervall oder gemäß Kontrollleuchte im Bedienpult durchfüh- ren! - Deckelbefestigungsschrauben (A) entfernen und Deckel abheben. - Herausgezogene Einheit demontieren - Deckel (B) - Trennplatte (C) - Filter (D) - Schmutzfangkorb (E) - Filtergehäuse, Deckel, Trennplatte und Schmutzfangkorb reinigen. - O-Ringe (F) prüfen, ggf.
  • Seite 346 Filterentlüftung - Das geöffnete Filtergehäuse bis ca. 2 cm unter der Oberkante mit Hydrauli- köl befüllen. - Sinkt Ölstand erneut Öl auffüllen. Ein langsames Absinken des Ölstandes von ca. 1cm / min ist normal! - Bleibt der Ölstand stabil, die montierte Einheit mit neuem Filterelement lang- sam in das Gehäuse einsetzen und Deckelbefestigungsschrauben (A) an-...
  • Seite 347 Hochdruckfilter (3) Die Filterelemente sind auszuwechseln wenn der Wartungsanzeiger (A) rot an- zeigt. In der Maschinenhydraulik befinden sich 3Hochdruckfilter. - Filtergehäuse (B) abschrauben. - Filtereinsatz entnehmen. - Filtergehäuse reinigen. - Neuen Filtereinsatz einsetzen. - Dichtring am Filtergehäuse erneuern. - Filtergehäuse mit der Hand lose auf- schrauben und mit einem Schlüssel festziehen.
  • Seite 348 Pumpenverteilergetriebe (4) - Ölstand am Peilstab (A) kontrollieren. Der Ölstand muss zwischen der oberen und unteren Markierung liegen. Zum Auffüllen von Öl: - Peilstab (A) vollständig herausziehen. - Neues Öl durch die Peilstaböffnung (B) auffüllen. - Füllstand mittels Peilstab kontrollie- ren.
  • Seite 349 Entlüfter Der Entlüfter (A) befindet sich rückseitig am Gehäuse des Pumpenverteilerge- triebes. - Die Funktion des Entlüfters muss ge- währleistet werden. Wenn Verschmutzungen eingetreten sind, sollte der Entlüfter gereinigt wer- den. F 60 11...

  • Seite 350: Hydraulikschläuche (5)

    Hydraulikschläuche (5) - Den Zustand der Hydraulikschläuche gezielt kontrollieren. - Schadhafte Schläuche umgehend er- setzen. Ersetzen Sie Hydraulikschlauch-Leitun- gen, wenn Sie bei der Inspektion folgen- de Inspektions-Kriterien feststellen: - Beschädigungen der Außenschicht bis zur Einlage (z.B. Scheuerstellen, Schnitte, Risse). - Versprödung der Außenschicht (Rissbildung des Schlauchmaterials). - Verformungen, die der natürlichen Form des Schlauchs oder der Schlauch-Leitung nicht entsprechen.
  • Seite 351 Beim Ein- und Ausbau von Hydraulikschlauch-Leitungen sind unbedingt die folgen- den Hinweise zu beachten: - Verwenden Sie nur Original-Dynapac Hydraulikschläuche! - Achten Sie stets auf Sauberkeit! - Hydraulikschlauch-Leitungen müssen grundsätzlich so eingebaut werden, dass in allen Betriebszuständen - keine Zugbeanspruchung, ausgenommen durch Eigengewicht auftritt.

  • Seite 352: Kennzeichnung Von Hydraulikschlauch-Leitungen

    Kennzeichnung Hydraulik- schlauch-Leitungen / Lager- und Ver- wendungsdauer Eine eingestanzte Nummer an der Ver- schraubung gibt Aufschluss über das Herstellungsdatum (A) (Monat / Jahr) und den für diesen Schlauch maximal zulässigen Druck (B). Niemals überlagerte Schläuche einbau- en und auf den zulässigen Druck ach- ten.

  • Seite 353: Nebenstromfilter (6)

    Nebenstromfilter (6) Bei Verwendung eines Nebenstromfil- ters entfällt der Hydraulikölwechsel! Die Qualität des Öles muss regelmäßig geprüft werden. Ggf. muss der Ölstand aufgefüllt wer- den! Filterelement wechseln: - Deckelverschraubung (A) lösen, danach Absperrventil kurze Zeit öffnen um Ölni- veau im Filter zu senken und danach Absperrventil wieder schließen. - Filterelement (B) und Dichtungsring (C) austauschen: - Filterelement mit Hilfe der Tragbän-...
  • Seite 354 F 60 16...
  • Seite 355 F 73 Wartung - Laufwerk Wartung - Laufwerk F 73 1...
  • Seite 356 Einzugsgefahr durch rotierende oder fördernde WARNUNG Maschinenteile Rotierende oder fördernde Maschinenteile können schwere Verletzungen bis hin zum Tod verursachen! - Gefahrenbereich nicht betreten. - Nicht in rotierende oder fördernde Teile greifen. - Nur eng anliegende Kleidung tragen. - Warn- und Hinweisschilder an der Maschine beachten. - Vor Wartungsarbeiten Motor abstellen und Zündschlüssel abziehen.

  • Seite 357: Wartungsintervalle

    Wartungsintervalle Intervall Wartungsstelle Hinweis - Kettenspannung - kontrollieren - Kettenspannung- einstellen - Ketten- entspannen - Bodenplatten - Verschleiß kontrollieren - Bodenplatten - wechseln - Laufrollen - Dichtheit kontrollieren - Laufrollen - Verschleiß kontrollieren - Laufrollen- wechseln Wartung Wartung während der Einfahrzeit F 73 3...
  • Seite 358 Intervall Wartungsstelle Hinweis - Planetengetriebe- Ölstand kontrollieren - Planetengetriebe- Öl nachfüllen - Planetengetriebe- Öl wechseln - Planetengetriebe- Ölqualitätskontrolle - Planetengetriebe- Schraubenverbindungen kontrollieren - Planetengetriebe- Schraubenverbindungen nachziehen Wartung Wartung während der Einfahrzeit F 73 4...
  • Seite 359 Für alle Federelemente gilt im Falle einer notwendigen Reparatur nur der Austausch der kompletten Einheit! Eine Reparatur der Federelemente ist mit erheblichen Sicherheitsmaßnahmen ver- bunden und sollte nur von einer Fachwerkstatt durchgeführt werden! Ihr Dynapac Kundendienst unterstützt Sie gerne bei Wartung, Reparatur und dem Wechsel von Verschleißteilen! F 73 5...
  • Seite 360 Wartungsstellen Kettenspannung (1) Zu lose gespannte Ketten können aus ihrer Führung von Rollen, Antriebsrad und Leitrad herausrutschen und erhö- hen den Verschleiß. Zu stramm gespannte Ketten erhöhen den Verschleiß der Leitrad- und Antriebslage- rung und den Verschleiß von Bolzen und Buchsen der Kette. Kettenspannung kontrollieren / ein- stellen - Die Kettenspannung wird mit Fett-...
  • Seite 361 - Vor Kontrolle / Einstellung der Kettenspannung muss darauf geachtet werden, dass die Stellung der Kette zum Leitrad der Darstellung (A) entspricht. Ggf. zur Korrektur Maschine ein Stück verfahren. - Den maximalen Durchhang mit Hilfe einer Messlatte zwischen Gleitstück (C) und (D) des Laufwerkes ermitteln: - Der Abstand (E) zwischen Bodenplatte und Messlatte muss zwischen 10 - 20mm liegen.
  • Seite 362 Wird bei der Messung ein abweichender Durchhang festgestellt, ist wie folgt weiter zu verfahren: - Kopfstück für Flachnippel (Werkzeug- kasten) auf die Fettpresse schrauben. - Fett in den Kettenspanner am Befüll- anschluss (A) nachfüllen, Fettpresse wieder abziehen. - Die Kettenspannung wie oben be- schrieben nochmals kontrollieren.
  • Seite 363 Bodenplatten (2) Bei der Montage neuer Bodenplatten stets neue Schrauben und Muttern ver- wenden! - Nach Demontage der verschlissenen Bodenplatten müssen die Kontaktflä- chen der Kettenglieder und der Mut- ternsitze von Anhaftungen gereinigt werden. - Legen Sie die Bodenplatte mit der Vorderkante (A) über das Bolzenauge (B) der Kettenglieder.
  • Seite 364 Laufrollen (3) An der Lauffläche verschlissene oder undichte Laufrollen sollten umgehend ausgetauscht werden! - Laufwerkskette entspannen. - Laufwerksrahmen mit einer geeigne- ten Hebevorrichtung anheben und Schmutzanhaftungen entfernen. Sicherheitsmaßnahmen beim Anheben und Sichern von Lasten beachten! - Defekte Laufrolle demontieren. - Neue Laufrolle unter Verwendung neuer Montageteile einbauen.
  • Seite 365 Planetengetriebe (4) - Turas so drehen, dass sich die Ab- lassschraube (B) unten befindet. - Zur Ölstandskontrolle die Kontroll- schraube (A) herausdrehen. Bei korrektem Ölstand steht der Ölpegel bis zur Unterkante der Kontrollbohrung oder es tritt wenig Öl aus der Öffnung heraus.
  • Seite 366 Alternativ können Ölstandskontrolle und Ölwechsel an der Getriebe-Rückseite durch- geführt werden: - Schutzdeckel (A) demontieren. - An der Getriebe-Rückseite befinden sich: - Öleinlass (B) - Ölstandskontrolle (C) - Ölablass (D) Ölstandskontrolle und Ölwechsel ge- mäß vorheriger Beschreibung durchfüh- ren. Bei Entleerung über Ablass (D) verbleibt in geringe Restmenge Öl im Getriebe.
  • Seite 367 Schraubenverbindungen Überprüfen Sie nach ca. 250 Stunden Volllastbetrieb sämtliche Befestigungs- schrauben des Getriebes auf festen Sitz. Nicht ordnungsgemäß angezogene Schrauben können zu erhöhtem Ver- schleiß und zur Zerstörung von Bautei- len führen! - Das korrekte Anzugsmoment für die Verbindungsschrauben Getriebe-Kettenrad (A) beträgt: 150Nm +/- 17Nm + 90°...
  • Seite 368 F 73 14...

  • Seite 369: Wartung - Elektrik

    F 80 Wartung - Elektrik Wartung - Elektrik...
  • Seite 370 Einzugsgefahr durch rotierende oder fördernde WARNUNG Maschinenteile Rotierende oder fördernde Maschinenteile können schwere Verletzungen bis hin zum Tod verursachen! - Gefahrenbereich nicht betreten. - Nicht in rotierende oder fördernde Teile greifen. - Nur eng anliegende Kleidung tragen. - Warn- und Hinweisschilder an der Maschine beachten. - Vor Wartungsarbeiten Motor abstellen und Zündschlüssel abziehen.

  • Seite 371: Wartungsintervalle

    Wartungsintervalle Intervall Wartungsstelle Hinweis Füllstand der Batteriesäure kontrollieren q Destilliertes Wasser auffüllen Batteriepole einfetten - Generator Isolationsüberwachung Elektroanlage auf Funktion prüfen - Generator Sichtkontrolle auf Verschmutzung oder Beschädigung - Kühlluftöffnungen auf Verschmutzung und Verstopfung prüfen, ggf. reinigen q Elektrische Sicherungen Wartung Wartung während der Einfahrzeit...
  • Seite 372 Wartungsstellen Batterien (1) Wartung der Batterien Die Batterien sind vom Werk mit der richtigen Menge Säure gefüllt. Der Flüs- sigkeitsstand sollte bis zur oberen Mar- kierung reichen. Bei Bedarf ist nur destilliertes Wasser nachzufüllen! Die Polklemmen müssen frei von Oxid sein und mit speziellem Polfett ge- schützt werden.
  • Seite 373 Wiederaufladen der Batterien Beide Batterien müssen einzeln aufgeladen werden und für diesen Zweck aus der Maschine demontiert werden. Batterien immer aufrecht transportieren! Vor und nach dem Aufladen einer Batterie ist immer der Elektrolytstand in jeder Zelle zu prüfen; gegebenenfalls nur mit destilliertem Wasser nachfüllen. Während des Aufladens von Batterien muss jede Zelle geöffnet sein, d.h.
  • Seite 374 Generator (2) Isolationsüberwachung Elektroanlage Eine Funktionsprüfung der Schutzmaß- nahme Isolationsüberwachung muss täglich vor Arbeitsbeginn durchgeführt werden. Bei dieser Prüfung wird lediglich die Funktion des Isolationswächters über- prüft, nicht ob an den Heizsektionen oder Verbrauchern ein Isolationsfehler vorhanden ist. - Antriebsmotor des Fertigers starten. - Schalter der Heizanlage (1) auf EIN schalten.
  • Seite 375 Isolationsfehler Tritt ein Isolationsfehler während des Betriebes auf und die Meldeleuchte zeigt einen Isolationsfehler an, kann wie folgt vorgegangen werden: - Die Schalter aller externen Betriebsmittel und der Heizung auf AUS schalten und die Resettaste mindestens 3 Sekunden betätigen um den Fehler zu löschen. - Erlischt die Meldeleuchte nicht, liegt ein Fehler am Generator vor.
  • Seite 376 Generator-Reinigung Der Generator ist regelmäßig auf über- mäßige Verschmutzung zu prüfen und ggf. zu reinigen. - Lufteinlass (1) und Lüfterhaube (2) sind schmutzfrei zu halten. Die Reinigung mit einem Hochdruckrei- niger ist nicht zulässig!.
  • Seite 377 Elektrische Sicherungen / Relais (3) Hauptsicherungen Sicherungen im Klemmenkasten Relais im Klemmenkasten Hauptsicherungen (A) F1.1 Hauptsicherung F1.2 Hauptsicherung...
  • Seite 378 Sicherungen im Klemmenkasten (B)
  • Seite 379 Bohle Bohle Nivellierung Motorstart / Not-Aus Stampfer (o) / Vibration Bohle Ein/Aus nicht belegt Kontrollleuchten Emulsionssprühanlage (o) Sensoren-Fahrantrieb nicht belegt Sensoren Lattenrost 12V-Steckdosen (o) Nivellierung nicht belegt 24V-Steckdosen Kontrollanzeigen Schnecke nicht belegt Rundumleuchte (o) Spannungsversorgung Fahrantriebsrechner nicht belegt Hupe Motorstart nicht belegt Spannungsversorgung Motorsteuergerät Kontrollleuchte Fahrantriebsrechner...
  • Seite 380 Relais im Klemmenkasten (C)
  • Seite 381 Zündung Spannungsversorgung Fahrantriebsrechner nicht belegt Motorstart Fahrantriebsrechner-Ausgänge Zündung Arbeitsscheinwerfer vorne Arbeitsscheinwerfer hinten Hupe Startsperre, Not-Aus Startsperre Rundumleuchte (o) nicht belegt nicht belegt nicht belegt Rückfahrwarner (o) nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt Vibration Auto Stampfer Auto Lattenrost Auto Lattenrost Auto Schnecke Auto...
  • Seite 382 Relais im Bedienpult (D) Schwimmstellung Bohlenstart (Auto) Bohlenwarnblinkanlage links Bohlenwarnblinkanlage rechts Verriegelung Bohle ein- / ausfahren links Verriegelung Bohle ein- / ausfahren rechts Betriebsstundenzähler...
  • Seite 383 Relais im Motorraum (E) Motorstart...
  • Seite 385 F 90 Wartung - Schmierstellen Wartung - Schmierstellen Die Informationen über die Schmierstellen verschiedener Baugruppen sind den spe- zifischen Wartungsbeschreibungen zugeordnet und müssen dort nachgelesen wer- den! F 90 1...

  • Seite 386: Wartungsintervalle

    Durch den Einsatz einer Zentralschmieranlage (o) kann die Anzahl der Schmierstel- len von der Beschreibung abweichend sein. Wartungsintervalle Intervall Wartungsstelle Hinweis Füllstand Schmierstoffbehälter kontrollieren Schmierstoffbehälter auffüllen Zentralschmieranlage entlüften Druckbegrenzungsventil kontrol- lieren Schmierstofffluss am Verbrau- cher kontrollieren Lagerstellen Wartung Wartung während der Einfahrzeit F 90 2...
  • Seite 387 Wartungsstellen Zentralschmieranlage (1) Verletzungsgefahr! Bei laufender Pumpe nicht in den Behäl- ter greifen! Die Zentralschmieranlage darf nur mit montiertem Sicherheitsventil betrieben werden! Handverl.jpg/Gefahr.jpg Während des Betriebes keine Arbeiten am Überdruckventil vornehmen! Verletzungsgefahr durch austretenden Schmierstoff, da die Anlage mit hohen Drü- cken arbeitet! Sicherstellen, dass der Dieselmotor bei Arbeiten an der Anlage nicht gestartet wer- den kann!
  • Seite 388 Zentralschmieranlage Füllstand kontrollieren Der Schmierstoffbehälter sollte immer ausreichend gefüllt sein, damit nicht „trockengefahren“ wird, für eine ausrei- chende Versorgung der Schmierstellen gesorgt ist und keine zeitaufwendige Entlüftung notwendig wird. - Den Füllstand immer oberhalb der „MIN“-Markierung (a) am Behälter hal- ten.

  • Seite 389: Druckbegrenzungsventil Kontrollieren

    Zentralschmieranlage entlüften Eine Entlüftung des Schmiersystems ist erforderlich, wenn die Zentralschmieran- lage mit einem leeren Schmierstoffbe- hälter betrieben wurde. - Die Hauptleitung (a) der Schmier- pumpe am Verteiler (b) lösen. - Die Zentralschmieranlage mit befüll- tem Schmierstoffbehälter (c) in Be- trieb nehmen.
  • Seite 390 Schmierstofffluss an den Verbrau- chern kontrollieren Jeder Schmierkanal an den Verbrau- chern ist auf seine Durchgängigkeit zu prüfen. - Schmierleitung (a) demontieren, ei- nen normalen Schmiernippel (b) montieren. - Die im Lieferumfang befindliche Fettpresse (c) an den Schmiernippel (b) anschließen. - Fettpresse bis zum sichtbaren Aus- tritt des Schmiermittels betätigen.
  • Seite 391 Lagerstellen (2) An den Lagerstellen der Hydraulikzylin- der befindet sich (oben und unten) je ein Schmiernippel (A). An den Lagerstellen der Schubrollen be- findet sich je ein Schmiernippel (B) F 90 7...
  • Seite 392 F 90 8...
  • Seite 393 F 100 Prüfungen, Stillsetzung ..Prüfungen, Kontrollen, Reinigung, Stillsetzung F 100 1...
  • Seite 394 Wartungsintervalle Intervall Wartungsstelle Hinweis - Allgemeine Sichtkontrolle - Schrauben und Muttern regelmäßig auf festen Sitz prüfen - Prüfung durch einen Sachkundi- q - Reinigung - Reinigung von Sensoren - Konservierung des Strassenferti- gers Wartung Wartung während der Einfahrzeit F 100 2...
  • Seite 395 Allgemeine Sichtkontrolle Zur täglichen Routine gehört ein Rundgang um den Fertiger mit folgenden Kontrollen: - Beschädigungen an Teilen oder Bedienelementen? - Leckagen an Motor, Hydraulik, Getriebe etc.? - Alle Befestigungspunkte (Lattenrost, Schnecke, Bohle etc.) in Ordnung? - Sind die an der Maschine angebrachten Warnhinweise vollzählig und lesbar? - Sind die rutschhemmenden Oberfläche von Aufstiegen, Trittflächen usw.
  • Seite 396 Reinigung - Alle mit Einbaumaterial in Berührung kommenden Teile reinigen. - Verunreinigte Bauteile mit der Trennmittelsprühanlage (o) einsprühen. Vor Reinigungsarbeiten mit dem Hochdruckreiniger sind alle Lagerstellen vorschrifts- mäßig abzuschmieren. - Nach dem Einbau von Mineralgemischen, Magerbeton o.ä. die Maschine mit Was- ser reinigen.

  • Seite 397: Reinigung Der Mulde

    Einzugsgefahr durch rotierende oder fördernde WARNUNG Maschinenteile Rotierende oder fördernde Maschinenteile können schwere Verletzungen bis hin zum Tod verursachen! - Gefahrenbereich nicht betreten. - Nicht in rotierende oder fördernde Teile greifen. - Nur eng anliegende Kleidung tragen. - Warn- und Hinweisschilder an der Maschine beachten. - Vor Wartungsarbeiten Motor abstellen und Zündschlüssel abziehen.

  • Seite 398: Reinigung Von Optischen Oder Akkustischen Sensoren

    Reinigung von optischen oder akkustischen Sensoren Stark verschmutze Sensoren können Messergebnisse oder Funktionen negativ bein- flussen. Tägliche Reinigung mit einem trockenen und fusselfreien Tuch. F 100 6...

  • Seite 399: Stillsetzung Bis 6 Monate

    Konservierung des Straßenfertigers Stillsetzung bis 6 Monate - Maschine so abstellen, dass sie vor starker Sonneneinstrahlung, Wind, Feuchtig- keit und Frost geschützt ist. - Alle Schmierstellen vorschriftsmäßig abschmieren. ggf.optionale Zentralschmier- einheit laufen lassen. - Ölwechsel des Dieselmotors durchführen. - Abgasschalldämpfer luftdicht verschließen. - Batterien ausbauen, aufladen und an einem belüfteten Ort mit Raumtemperatur einlagern.

  • Seite 400: Entsorgung

    Umweltschutz, Entsorgung Umweltschutz Verpackungsmaterialien, verbrauchte Betriebsstoffe oder Betriebsstoffreste, Reini- gungsmittel und Maschinenzubehör müssen dem fachgerechten Recycling zugeführt werden. Beachten Sie lokale Vorschriften! Entsorgung Nach Austausch von Verschleiß- und Ersatzteilen oder bei Ausmusterung des Geräts (Verschrottung) muss eine sortenreine Entsorgung durchgeführt werden. Es muss zwischen Metallen, Kunststoffen, Elektronikschrott, den verschiedenen Be- triebsstoffen etc.
  • Seite 401 Schrauben - Anzugsdrehmomente Metrische Regelgewinde - Festigkeitsklasse 8.8 / 10.9 / 12.9 trocken/leicht geölt Molykote ® 10.9 10.9 12.9 12.9 10.9 10.9 12.9 12.9 1020 1206 1410 1067 1281 1200 1622 1948 1049 1475 1770 1581 2224 2669 1400 1969 2362 2000 2854...
  • Seite 402 Metrische Feingewinde - Festigkeitsklasse 8.8 / 10.9 / 12.9 trocken / leicht geölt Molykote ® 10.9 10.9 12.9 12.9 10.9 10.9 12.9 12.9 M3x0,35 M4x0,5 M5x0,5 M6x0,75 12,9 15,5 11,6 13,9 M8x1 21,7 30,6 36,7 19,5 27,4 32,8 M10x1,25 42,1 10,5 59,2 17,8...

  • Seite 403: F 110 Schmier- Und Betriebsstoffe

    F 110 Schmier- und Betriebsstoffe Schmier- und Betriebsstoffe Nur die aufgeführten Schmiermittel oder entsprechenden Qualitäten bekannter Fab- rikate verwenden. Nur Behälter, die von innen und außen sauber sind, zum Einfüllen von Öl oder Kraft- stoff benutzen. Füllmengen beachten (siehe Abschnitt „Füllmengen“). Falsche Öl- bzw.
  • Seite 404 F 110 2...
  • Seite 405 Füllmengen Betriebsstoff Menge Dieselmotor Motoröl Liter (mit Ölfilterwechsel) Kühlsystem Motor Kühlflüssigkeit 32,0 Liter Kraftstofftank Dieselkraftstoff Liter Hydrauliköltank Hydrauliköl Liter Pumpenverteilergetriebe Getriebeöl Liter Planetengetriebe Getriebeöl Liter Laufwerk Planetengetriebe Getriebeöl Liter Schnecken (je Seite) Schneckenkasten Getriebeöl Liter Schneckenaußenlager Heißlagerfett Gramm (je Lager)** Zentralschmieranlage Fett (Option)

  • Seite 406: Hydrauliksystem

    Schmierstoffspezifikationen Antriebsmotor Esso / Dynapac Aral Fuchs Mobil Shell Exxon Paroil E Emission Green (*) = Empfehlung Kühlsystem Dynapac AGIP Chevron Caltex Delo Petronas Coolant -Antifreeze Extended Extended Extended Frost Spezial Life Coolant Life Coolant Life Coolant (*) = Empfehlung...
  • Seite 407 Planetengetriebe Laufwerk Esso / Dynapac Aral Fuchs Mobil Shell Exxon Gear Oil -Omala S2 GX 220 (*) = Empfehlung Planetengetriebe Schneckenantrieb Esso / Dynapac Aral Fuchs Mobil Shell Exxon Gear Oil -Omala S2 GX 220 (*) = Empfehlung Schneckenkasten Esso /...
  • Seite 408 Hydrauliköl Bevorzugte Hydrauliköle: a) Synthetische Hydraulikflüssigkeit auf Basis von Estern, HEES Hersteller ISO Viskositätsklasse VG 46 Dynapac Hydraulic 120 (*) Shell Naturelle HF-E46 Panolin HLP SYNTH 46 Esso Univis HEES 46 Total Total Biohydran SE 46 Aral Vitam EHF 46 (*) = Empfehlung b) Mineralöl-Druckflüssigkeiten...
  • Seite 409 Parts & Service Training Wir bieten unseren Kunden Schulungsmöglichkeiten an DYNAPAC-Geräten in unserem eigens dafür vor- gesehenen Werks-Trainingscenter. In diesem Trainingscenter finden sowohl turnusmäßig als auch außerhalb fest geplanter Zeiträume, Schulungen statt. Service Wenden Sie sich bei Betriebsstörungen und Ersatzteilfragen an eine unserer zuständigen Service-Vertretungen.
  • Seite 410 www.dynapac.com...
