Montage- und Bedienungsanleitung
RZ 25 | RZ 50 | RZ 75
RWA Kompaktzentrale
20

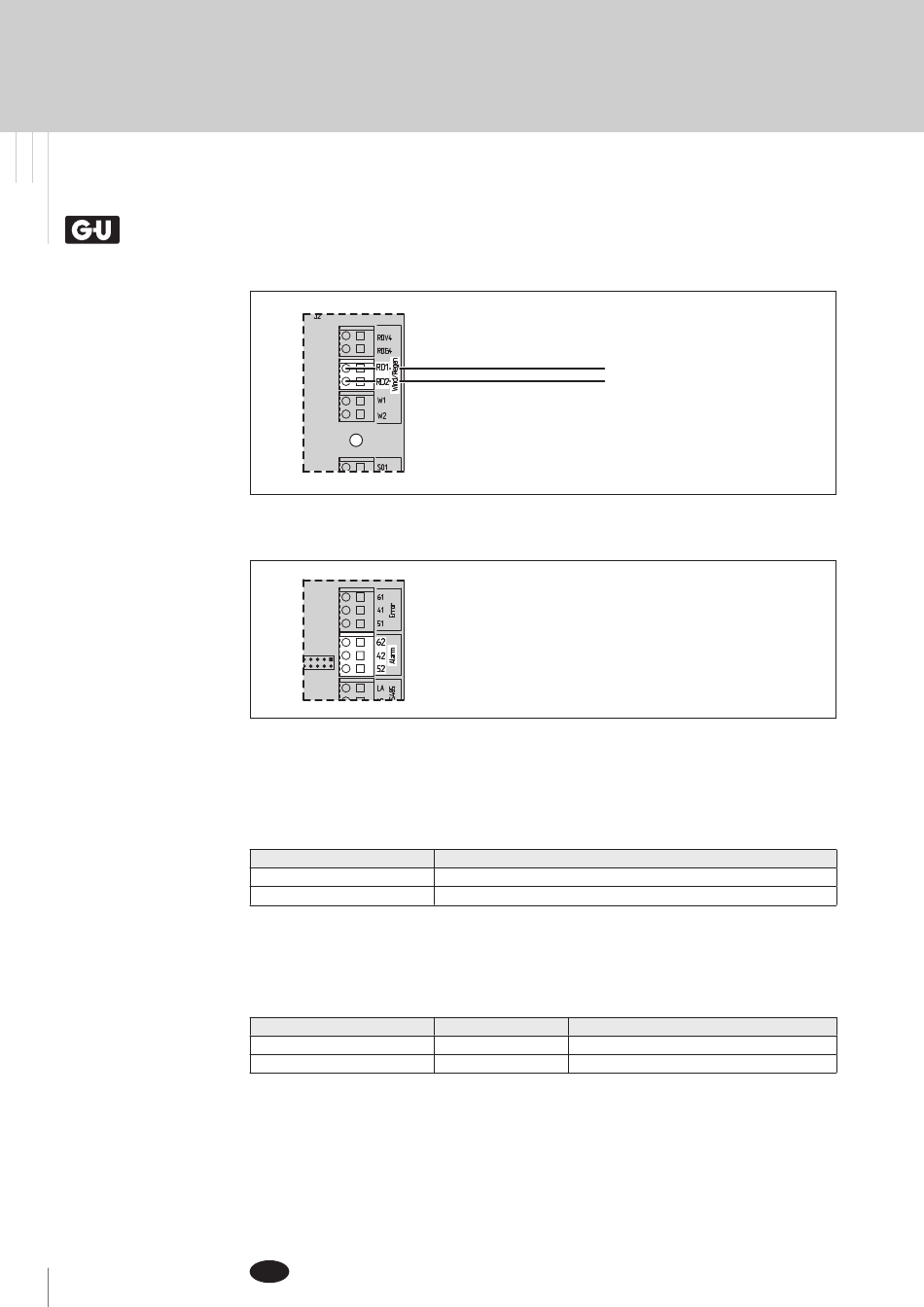

Anschluss der Wetterstation

4.3.1 Weitermeldung von Zuständen
Weitermeldung Alarm / Fehler (Alarm / Error) - nur RZ 50 / RZ 75
Relais zur Statusweitermeldung an externe Systeme.
Alarm (Alarm)
Wechselkontakt, 3-polig
Das Relais schaltet wenn RWA-Alarm anliegt (bei Netzversorgung oder bei Notstromversorgung).
Alarmursache ist das Auslösen eines manuellen oder automatischen Melders.
Status
Kein Alarm
Alarm
Fehler (Error)
Wechselkontakt, 3-polig
Das Relais ist im Ruhezustand (keine Störung) geschaltet. Bei Störung oder Stromausfall fällt das
Relais ab.
Status
Ruhezustand (Keine Störung)
Störung
Störungen sind alle Sonderzustände die über die LEDs angezeigt werden und einen manuellen
Eingriff oder einen ordnungsgemäßen Betrieb der Anlage verhindern.

4.3.2 Vernetzung von Zentralen

Zur Erhöhung der Ausgangsleistung oder Erweiterung der Lüftungslinien können bis zu fünf RWA-
Kompaktzentralen beliebigen Typs miteinander verbunden werden.
DE
COM
NO
Schaltung Anschlüsse
Klemmen 42 und 62 sind verbunden
Klemmen 42 und 52 sind verbunden
Zustand Relais Schaltung Anschlüsse
Relais ist geschaltet Klemmen 41 und 51 sind verbunden
Relais fällt ab Klemmen 41 und 61 sind verbunden
