Anschluss Der Komponenten - G-U Rz 25 Montage- Und Bedienungsanleitung

4.3

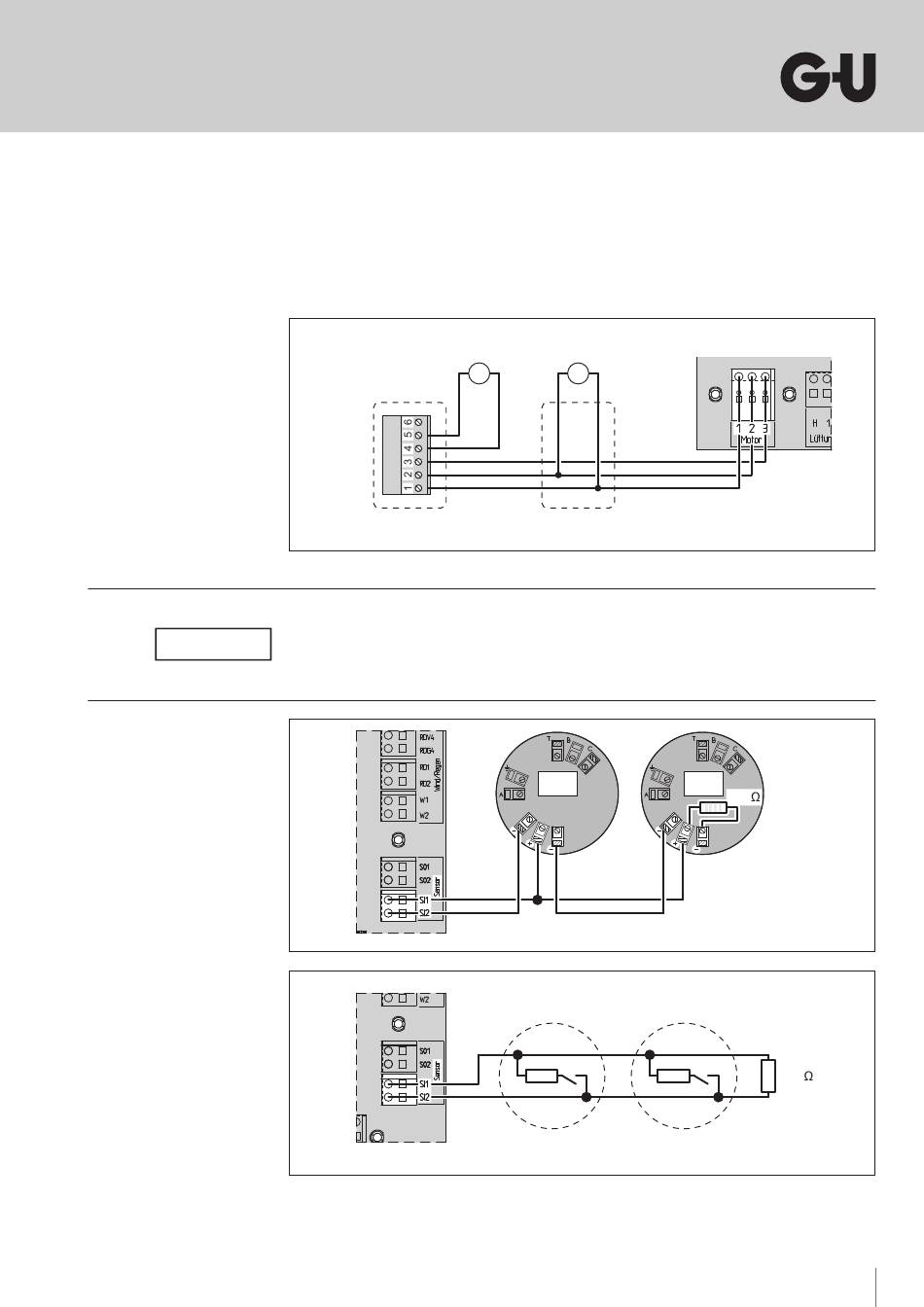

Anschluss der Komponenten

Anschluss der Antriebe (Motor)
Anschlussplan Antriebe
Leitungs endmodul/
Anschalt-
modul
für BMA
Anschluss der automatischen Melder (Sensor)
Beim Anschluss eines automatischen Melders ist der eingesetzte Endwiderstand zwischen
den Anschlussklemmen SI1 und SI2 zu entfernen und in den letzten automatischen Melder der
HINWEIS
Leitung einzubauen!
Beim Anschluss einer Brandmeldeanlage (BMA) ist der eingesetzte Endwiderstand zwischen den
Anschlussklemmen SI1 und SI2 zu entfernen!
M M
Verteilerdosen bauseits
Rauch-
melder
Anschluss GU Rauchmelder RMD 3 / GU Wärmemelder WMD 3
Automatischer Melder
Rauch-
melder
10 k
Automatischer Melder
10 k
Anschlussplan Rauchmelder allgemein
17
