3.4

Kabelplan

1

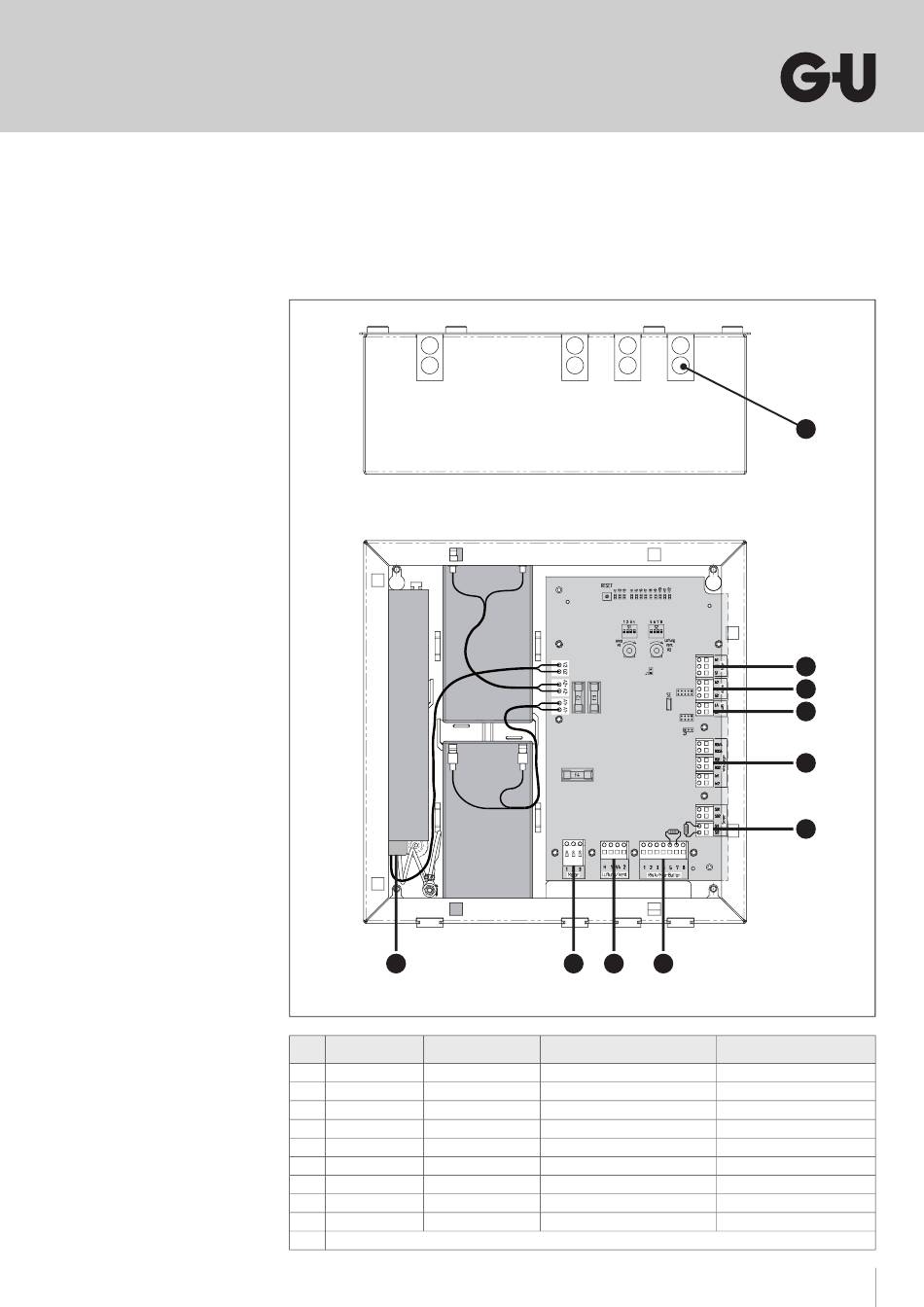

Kabelplan am Beispiel der RZ 50 / RZ 75
Anschluss- Maximaler
Pos.
klemme Leitungsquerschnitt
1 Netzzuleitung 2,5 mm²
2 Antrieb (Motor) 4 mm²
3 Lüftung / Vent 1,5 mm²
4 RWA / Fire-Button 1,5 mm²
5 Sensor in 1,5 mm²
6 Wind / Regen 1,5 mm²
7 RS485 1,5 mm²
8 Alarm 1,5 mm²
9 Error 1,5 mm²
a Kabeldurchführungen im Gehäuse
2 3 4
Empfohlener
Kabeltyp
NYM-J 3x1,5 mm²
NHXH-FE 180/E30 min. 3x1,5 mm²
J-Y(ST)Y 4x2x0.8
JE-H(St)H FE 180/E30 4x2x0,8
JE-H(St)H FE 180/E30 2x2x0,8
NYM-O 5 (7) x1,5 mm²
J-Y(ST)Y 2x2x0.8
J-Y(ST)Y 2x2x0.8
J-Y(ST)Y 2x2x0.8
a
9
8
7
6
5
Maximale
Kabellänge
--
Nach Stromaufnahme Motor
400 m
400 m
400 m
200 m
200 m
200 m
200 m
11
