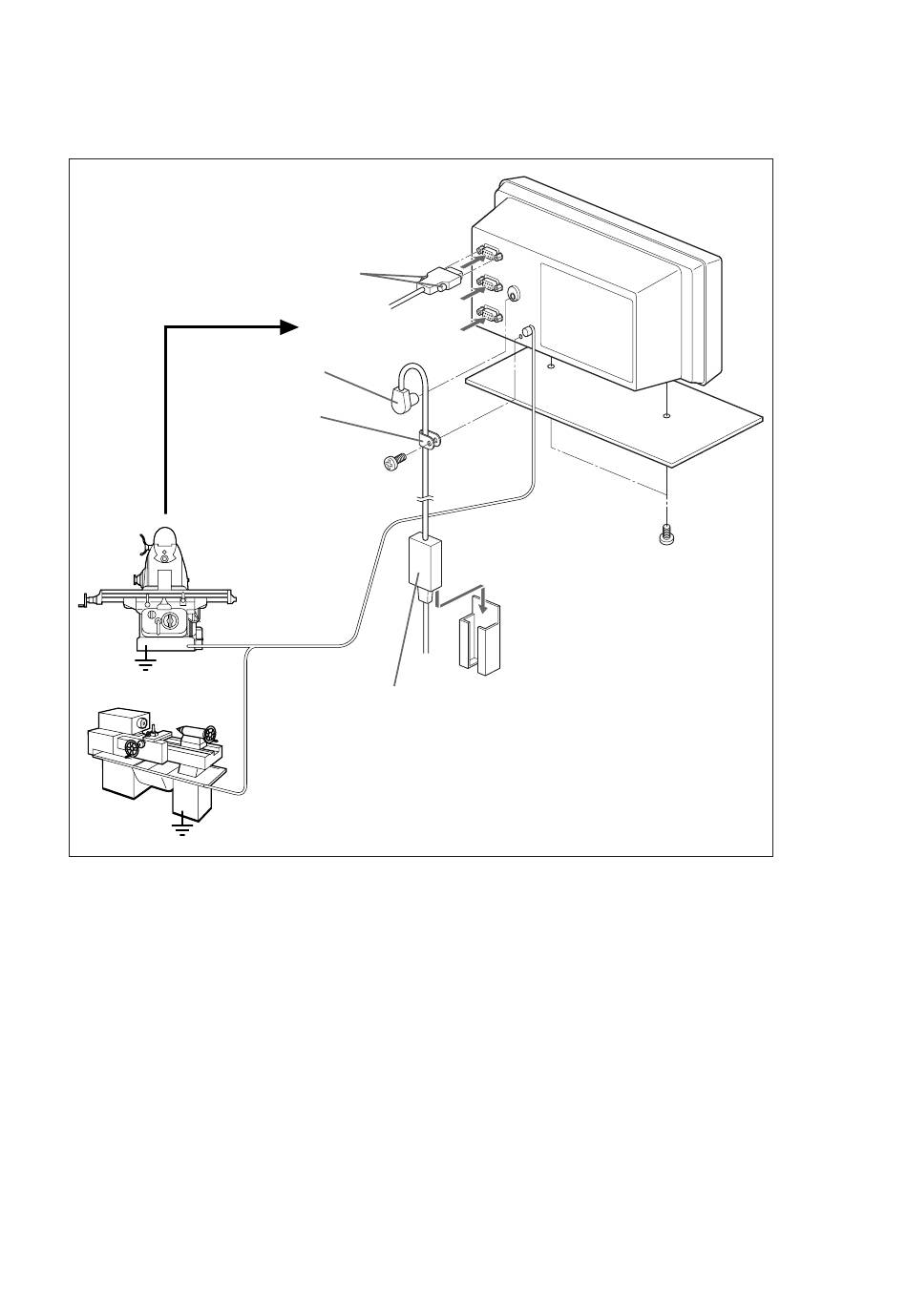

Angaben zu den Anschlüssen bei Verwendung der Additionsfunktion mit
Drehmaschinenfunktion finden Sie auf Seite 4-4.
Fest verschrauben.
Gleichstromausgang
Kabel sichern, um
Herausziehen des
Steckers zu verhüten.
Sicherstellen, dass keine
Kraft auf den Stecker
ausgeübt wird.
LH71
Erste Achse
Messstabseinheits-
Eingabe
Erdungskabel
Netzgerät PSC-21/22/23 (getrennt erhältlich)
100 - 240 VAC ±10 %, 50/60 Hz
* Lampenleitung anzapfen.
2
3
M4 × 16-Ankerschrauben,
2 Stück (mitgeliefert)
4. Installation und Anschluss der Einheit
Halter
