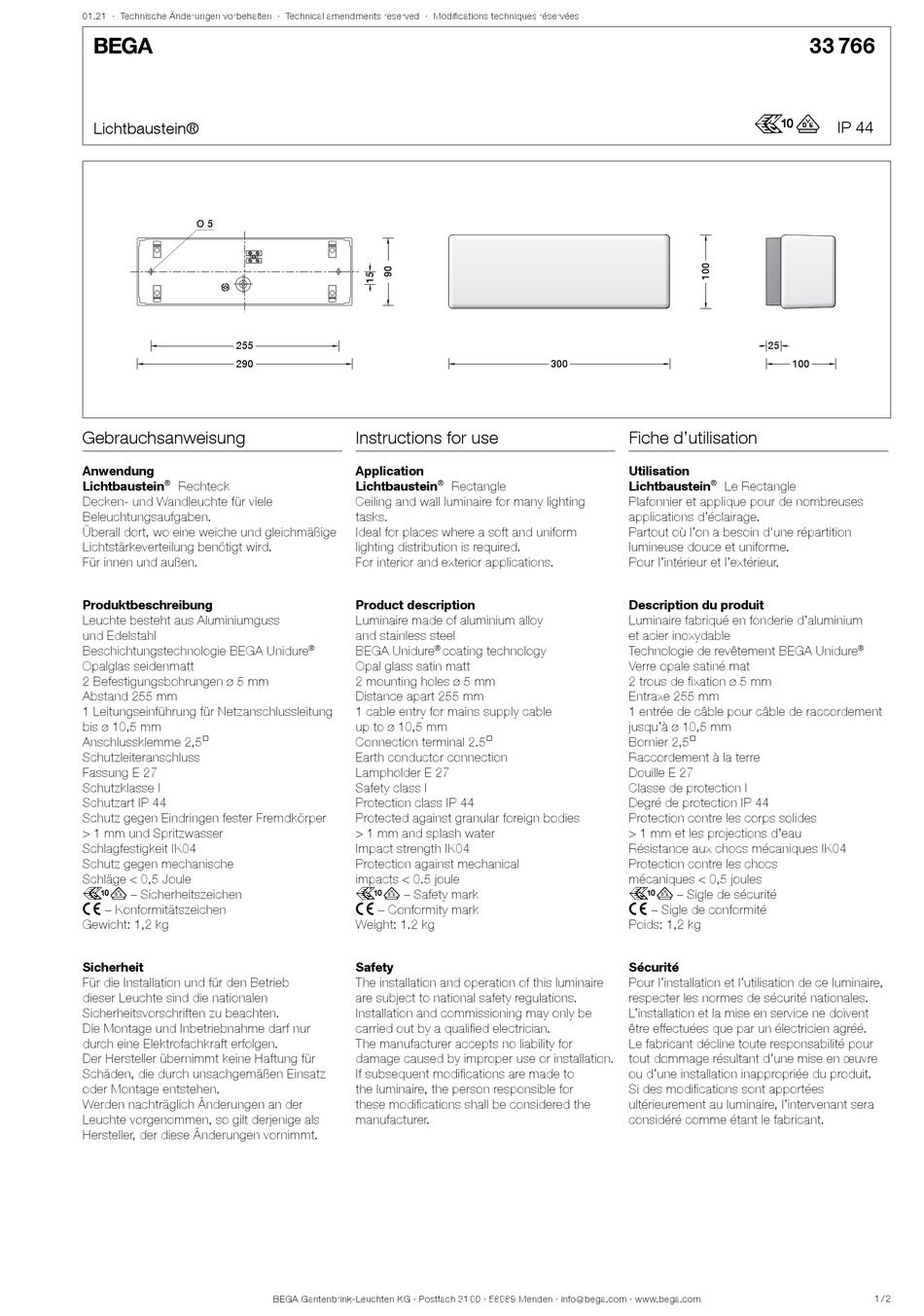

BEGA 33 766 Gebrauchsanweisung

01.21 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Lichtbaustein®
Ø 5
255
290
Gebrauchsanweisung
Anwendung
Lichtbausteinb Rechteck
Decken- und Wandleuchte für viele
Beleuchtungsaufgaben.
Überall dort, wo eine weiche und gleichmäßige
Lichtstärkeverteilung benötigt wird.
Für innen und außen.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss
und Edelstahl
Beschichtungstechnologie BEGA Unidure
Opalglas seidenmatt
2 Befestigungsbohrungen ø 5 mm
Abstand 255 mm
1 Leitungseinführung für Netzanschlussleitung
bis ø 10,5 mm
Anschlussklemme 2,5@
Schutzleiteranschluss
Fassung E 27
Schutzklasse I
Schutzart IP 44
Schutz gegen Eindringen fester Fremdkörper
> 1 mm und Spritzwasser
Schlagfestigkeit IK04
Schutz gegen mechanische
Schläge < 0,5 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 1,2 kg
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Instructions for use
Application
Lichtbausteinb Rectangle
Ceiling and wall luminaire for many lighting
tasks.
Ideal for places where a soft and uniform
lighting distribution is required.
For interior and exterior applications.
Product description
Luminaire made of aluminium alloy
and stainless steel
BEGA Unidure coating technology
® ®
Opal glass satin matt
2 mounting holes ø 5 mm
Distance apart 255 mm
1 cable entry for mains supply cable
up to ø 10,5 mm
Connection terminal 2.5@
Earth conductor connection
Lampholder E 27
Safety class I
Protection class IP 44
Protected against granular foreign bodies
> 1 mm and splash water
Impact strength IK04
Protection against mechanical
impacts < 0.5 joule
r – Safety mark
c – Conformity mark
Weight: 1.2 kg
Safety
The installation and operation of this luminaire
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If subsequent modifications are made to
the luminaire, the person responsible for
these modifications shall be considered the
manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
300
Fiche d'utilisation
Utilisation
Lichtbausteinb Le Rectangle
Plafonnier et applique pour de nombreuses
applications d'éclairage.
Partout où l'on a besoin d'une répartition
lumineuse douce et uniforme.
Pour l'intérieur et l'extérieur.
Description du produit
Luminaire fabriqué en fonderie d'aluminium
et acier inoxydable
Technologie de revêtement BEGA Unidure
Verre opale satiné mat
2 trous de fixation ø 5 mm
Entraxe 255 mm
1 entrée de câble pour câble de raccordement
jusqu'à ø 10,5 mm
Bornier 2,5@
Raccordement à la terre
Douille E 27
Classe de protection I
Degré de protection IP 44
Protection contre les corps solides
> 1 mm et les projections d'eau
Résistance aux chocs mécaniques IK04
Protection contre les chocs
mécaniques < 0,5 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 1,2 kg
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
tout dommage résultant d'une mise en œuvre
ou d'une installation inappropriée du produit.
Si des modifications sont apportées
ultérieurement au luminaire, l'intervenant sera
considéré comme étant le fabricant.
33 766
r
IP 44
25
100
®
1 / 2
