Einleitung

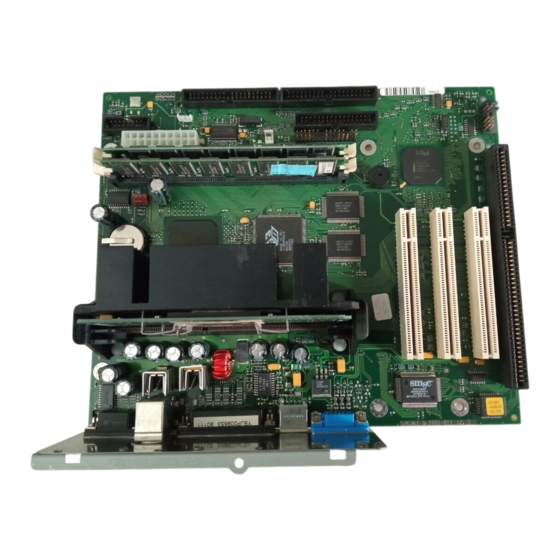

Dieses Technische Handbuch gilt für die Systembaugruppe D1081.
Diese Systembaugruppe gibt es in verschiedenen Ausbaustufen. Abhängig von der
i
Hardware-Konfiguration Ihres Gerätes kann es vorkommen, daß Sie einige Optionen bei
Ihrer Variante der Systembaugruppe nicht vorfinden, obwohl sie beschrieben sind.
Weitere Informationen finden Sie auch in der Beschreibung "BIOS-Setup".
Zusätzliche Beschreibungen zu den Treibern finden Sie in den Readme-Dateien auf Ihrer Festplatte
oder auf beiliegenden Treiber-Disketten bzw. auf der CD "Drivers & Utilities" oder "ServerStart".
Darstellungsmittel
In diesem Handbuch werden folgende Darstellungsmittel verwendet.
kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit, die
!
Funktionsfähigkeit Ihres PC oder die Sicherheit Ihrer Daten gefährdet ist.
kennzeichnet zusätzliche Informationen und Tips.
i
kennzeichnet einen Arbeitsschritt, den Sie ausführen müssen.
bedeutet, daß Sie an dieser Stelle ein Leerzeichen eingeben müssen.
bedeutet, daß Sie nach dem eingegebenen Text die Eingabetaste drücken müssen.
Texte in Schreibmaschinenschrift stellen Bildschirmausgaben dar.
Texte in fetter Schreibmaschinenschrift sind Texte, die Sie über die Tastatur eingeben
müssen.
Kursive Schrift kennzeichnet Befehle oder Menüpunkte.
"Anführungszeichen" kennzeichnen Kapitelnamen und Begriffe, die hervorgehoben werden sollen.
A26361-D1081-Z120-3-7419
Deutsch - 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens Nixdorf D1081
Inhaltszusammenfassung für Siemens Nixdorf D1081
-
Seite 1: Einleitung
Einleitung Dieses Technische Handbuch gilt für die Systembaugruppe D1081. Diese Systembaugruppe gibt es in verschiedenen Ausbaustufen. Abhängig von der Hardware-Konfiguration Ihres Gerätes kann es vorkommen, daß Sie einige Optionen bei Ihrer Variante der Systembaugruppe nicht vorfinden, obwohl sie beschrieben sind. -
Seite 2: Wichtige Hinweise
Erweiterungen auf der Systembaugruppe vornehmen wollen. Es besteht Verbrennungsgefahr! Die Gewährleistung erlischt, wenn Sie durch Einbau oder Austausch von Systemerweiterungen Defekte am Gerät verursachen. Informationen darüber, welche Systemerweiterungen Sie verwenden können, erhalten Sie bei Ihrer Verkaufsstelle oder unserem Service. 2 - Deutsch A26361-D1081-Z120-3-7419... - Seite 3 Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein. • Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen. • Fassen Sie die Baugruppen nur am Rand an. • Berühren Sie keine Anschlußstifte oder Leiterbahnen auf einer Baugruppe. Deutsch - 3 A26361-D1081-Z120-3-7419...
-
Seite 4: Leistungsmerkmale
• Parallele Schnittstelle (ECP- und EPP-kompatibel) • 1 externe serielle Schnittstelle (16C550 kompatibel mit FIFO) • 1 interne serielle Schnittstelle • Bildschirmanschluß (Sub-D Buchse) • PS/2-Mausanschluß • PS/2-Tastaturanschluß • 1 USB-Anschluß (USB = Universal Serial Bus) 4 - Deutsch A26361-D1081-Z120-3-7419... -
Seite 5: Anschlüsse Und Steckverbinder
Leistungsmerkmale Anschlüsse und Steckverbinder 1 = Serielle Schnittstelle 1 4 = Parallele Schnittstelle 2 = PS/2-Mausanschluß 5 = USB-Anschluß 3 = PS/2-Tastaturanschluß 6 = Bildschirmanschluß Deutsch - 5 A26361-D1081-Z120-3-7419... - Seite 6 6 = Diskettenlaufwerk 3 = Serielle Schnittstelle 2 7 = Anschluß für Bedienfeld und Lautsprecher 4 = IDE-Laufwerke 3 und 4 (sekundär) 8 = Systemlüfter Die markierten Komponenten und Steckverbinder müssen nicht auf der Systembaugruppe vorhanden sein. 6 - Deutsch A26361-D1081-Z120-3-7419...
-
Seite 7: Unterstützte Bildschirmauflösungen
1024x768 48 bis 97 65 K 1152x864 55 bis 90 1152x864 55 bis 90 65 K 1280x1024 64 bis 92 1600x1200 75 bis 95 64 K: High Color (16 bit); 16 Mio: True Color (24 bit) Deutsch - 7 A26361-D1081-Z120-3-7419... -
Seite 8: Ressourcen-Tabelle
„möglicher DMA“ = diese DMAs können Sie für die entsprechende Anwendung verwenden PCI-Bus-Interrupts In der nachfolgenden Tabelle können Sie erkennen, wie die PCI-Bus-Interrupts auf der Systembaugruppe vergeben sind. PCI-Bus-Steckplatz PCI-Bus-Interrupt Komponente auf der Systembaugruppe USB-Controller Grafik-Controller 8 - Deutsch A26361-D1081-Z120-3-7419... -
Seite 9: Einstellungen Mit Steckbrücken
Update. Zum Wiederherstellen des System-BIOS benötigen Sie eine "Flash-BIOS-Diskette" (wenden Sie sich bitte an unseren Service). gesteckt Das System-BIOS startet vom Diskettenlaufwerk A: und die eingelegte "Flash-BIOS- Diskette" überschreibt das System-BIOS auf der Systembaugruppe. nicht gesteckt Normaler Betrieb (Standardeinstellung). Deutsch - 9 A26361-D1081-Z120-3-7419... -
Seite 10: Schreibschutz Für Disketten - Steckbrücke Fwp
Steckbrücke CF4 233 MHz nicht gesteckt gesteckt nicht gesteckt nicht gesteckt 266 MHz gesteckt nicht gesteckt nicht gesteckt gesteckt 300 MHz gesteckt nicht gesteckt nicht gesteckt nicht gesteckt 333 MHz nicht gesteckt nicht gesteckt nicht gesteckt gesteckt 10 - Deutsch A26361-D1081-Z120-3-7419... -
Seite 11: Erweiterungen
1 = Einbauplatz für Prozessor mit Kühlkörper 4 = Einbauplätze Bank 1 für Hauptspeicher 2 = Lithium-Batterie 5 = ISA-Steckplatz 3 = Einbauplätze Bank 2 für Hauptspeicher 6 = PCI-Steckplätze 1, 2, 3 Alle PCI-Steckplätze sind busmaster-fähig. Deutsch - 11 A26361-D1081-Z120-3-7419... -
Seite 12: Prozessor Einbauen/Ausbauen
Pentium II ausbauen Besitzt der Pentium II einen Lüfter, dann lösen Sie die Steckverbindung der zugehörigen Leitung. Drücken Sie auf beiden Seiten des Pentium II die Halteklemmen (2) ein, und ziehen Sie den Pentium II nach oben heraus. 12 - Deutsch A26361-D1081-Z120-3-7419... - Seite 13 Celeron ausbauen Besitzt der Celeron einen Lüfter, dann lösen Sie die Steckverbindung der zugehörigen Leitung. Drücken Sie die beiden seitlichen Halterungen etwas nach außen, und ziehen Sie dabei gleichzeitig den Celeron nach oben aus dem Steckplatz heraus. Deutsch - 13 A26361-D1081-Z120-3-7419...
-
Seite 14: Hauptspeicher Hochrüsten
Taktfrequenz von 66 MHz oder höher ausgelegt sein. Speichermodul einbauen Klappen Sie die Halterungen des entsprechenden Einbauplatzes an beiden Seiten nach außen. Stecken Sie das Speichermodul in den Einbauplatz. Klappen Sie dabei die seitlichen Halterungen hoch, bis sie am Speichermodul einrasten. 14 - Deutsch A26361-D1081-Z120-3-7419... -
Seite 15: Lithium-Batterie Austauschen
Achten Sie beim Austausch unbedingt auf die richtige Polung der Lithium-Batterie - Pluspol nach oben! Heben Sie die Kontaktfeder nur wenige Millimeter nach oben (1), bis Sie die Lithium-Batterie aus der Halterung ziehen können (2). Schieben Sie die neue Lithium-Batterie des identischen Typs in die Halterung (3). Deutsch - 15 A26361-D1081-Z120-3-7419... -
Seite 17: Inhaltsverzeichnis
Einstellungen mit Steckbrücken ......................9 System-BIOS wiederherstellen - Steckbrücke RCV ..............9 Schreibschutz für Disketten - Steckbrücke FWP ..............10 Taktfrequenz - Steckbrücken CF1 bis CF4................10 Erweiterungen..........................11 Prozessor einbauen/ausbauen....................12 Hauptspeicher hochrüsten ...................... 14 Lithium-Batterie austauschen....................15 A26361-D1081-Z120-3-7419... - Seite 18 A26361-D1081-Z120-3-7419 Systembaugruppe D1081 Technisches Handbuch Ausgabe Oktober 1998 Intel, Pentium und Celeron sind eingetragene Warenzeichen und MMX und OverDrive sind Warenzeichen der Intel Corporation, USA. Microsoft, MS, MS-DOS und Windows sind eingetragene Warenzeichen der Microsoft Corporation. PS/2 und OS/2 Warp sind eingetragene Warenzeichen von International Business Machines, Inc.
