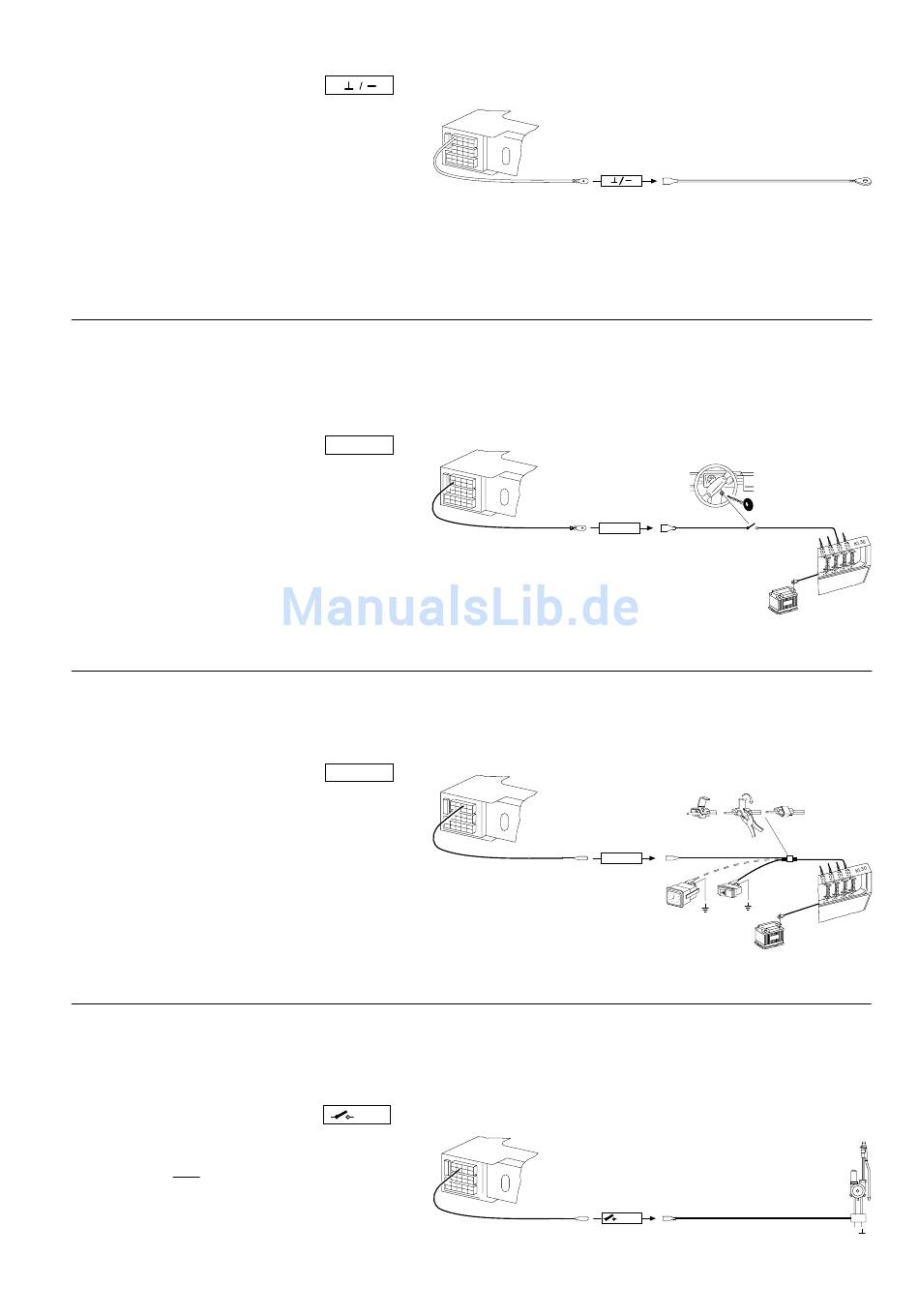

Anschlußhinweise, Fig. 9
Masseanschluß (Ground)
Massekabel nicht am Minuspol der Batterie anklemmen.
Massekabel zu einem geeigneten Massepunkt verlegen
(Karosserieschraube, Karosserieblech) und entsprechend
Massepunkt kürzen.
br
Massekabel abisolieren und Krallenkabelschuh anschlagen
(ggf. nachlöten).
Kontaktfläche des Massepunktes metallisch blank kratzen und
mit Graphitfett einfetten (wichtig für gute Masseverbindung).
Massekabel anschrauben.
Pluskabelanschluß (ACC + 12 )
(Ignition) +12V
Pluskabel mit Steckverteiler am Sicherungshalter Kl. 30 (Dauer-
plus) oder Kl. 15 (Plus über Zündschloß geschaltet) hinter der
Sicherung anstecken.
rt
Kl. 15
+12V
12 V
Dauerplusanschluß (Battery + 12 V)
per. +12V
Dauerplusanschluß mit Kabel und Kabelklemme an ein abge-
1
2
sichertes Dauerplus-Kabel (z. B. Zeituhr, Warnblinkschalter
3
anschließen.
rt
per.+12V
12 V
Steuerkabel (Power Antenna +)
+12V
Das Steuerkabel ist der geschaltete Plusausgang für externe
Komponenten z.B.: Verstärker, Equalizer oder Motorantenne.
Das Steuerkabel nicht an Klemme 15 (Plus geschaltet) oder
Klemme 30 (Dauerplus) anschließen.
Bei Anschluß einer vollautomatischen Motorantenne Steuer-
ge/gr
+12V
kabel von der Motorantenne mit einer Kabelklemme am
+12V
Steuerkabel anklemmen.
