10

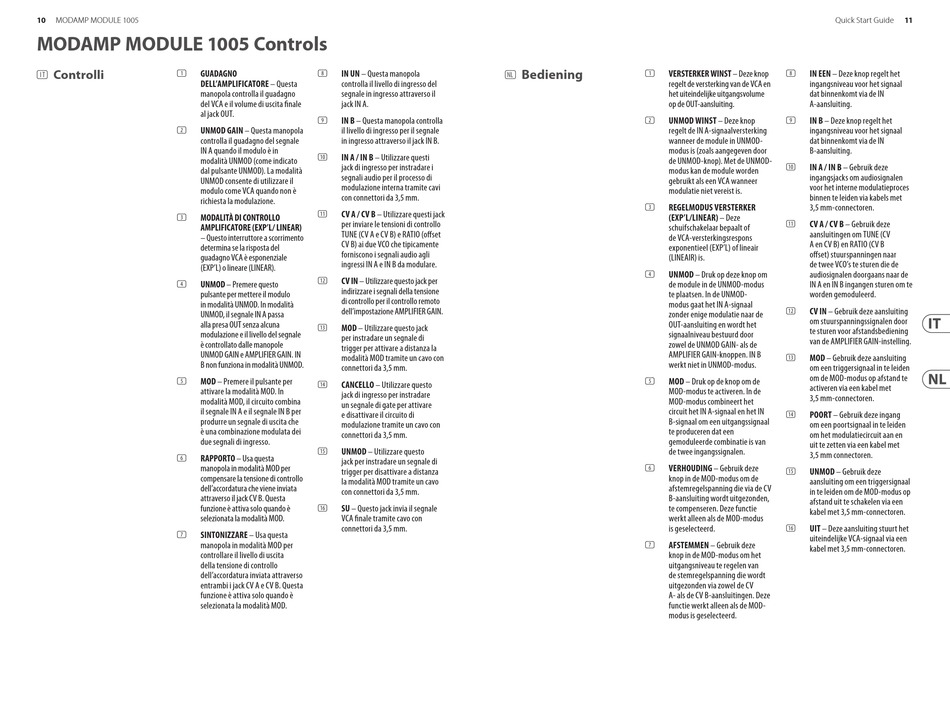

MODAMP MODULE 1005
MODAMP MODULE 1005 Controls
Controlli
GUADAGNO
(IT)
(1)
DELL'AMPLIFICATORE – Questa
manopola controlla il guadagno
del VCA e il volume di uscita finale
al jack OUT.
UNMOD GAIN – Questa manopola
(2)
controlla il guadagno del segnale
IN A quando il modulo è in
modalità UNMOD (come indicato
dal pulsante UNMOD). La modalità
UNMOD consente di utilizzare il
modulo come VCA quando non è
richiesta la modulazione.
MODALITÀ DI CONTROLLO
(3)
AMPLIFICATORE (EXP'L/ LINEAR)
– Questo interruttore a scorrimento
determina se la risposta del
guadagno VCA è esponenziale
(EXP'L) o lineare (LINEAR).
UNMOD – Premere questo
(4)
pulsante per mettere il modulo
in modalità UNMOD. In modalità
UNMOD, il segnale IN A passa
alla presa OUT senza alcuna
modulazione e il livello del segnale
è controllato dalle manopole
UNMOD GAIN e AMPLIFIER GAIN. IN
B non funziona in modalità UNMOD.
MOD – Premere il pulsante per
(5)
attivare la modalità MOD. In
modalità MOD, il circuito combina
il segnale IN A e il segnale IN B per
produrre un segnale di uscita che
è una combinazione modulata dei
due segnali di ingresso.
RAPPORTO – Usa questa
(6)
manopola in modalità MOD per
compensare la tensione di controllo
dell'accordatura che viene inviata
attraverso il jack CV B. Questa
funzione è attiva solo quando è
selezionata la modalità MOD.
SINTONIZZARE – Usa questa
(7)
manopola in modalità MOD per
controllare il livello di uscita
della tensione di controllo
dell'accordatura inviata attraverso
entrambi i jack CV A e CV B. Questa
funzione è attiva solo quando è
selezionata la modalità MOD.
IN UN – Questa manopola
(8)
controlla il livello di ingresso del
segnale in ingresso attraverso il
jack IN A.
IN B – Questa manopola controlla
(9)
il livello di ingresso per il segnale
in ingresso attraverso il jack IN B.
IN A / IN B – Utilizzare questi
(10)
jack di ingresso per instradare i
segnali audio per il processo di
modulazione interna tramite cavi
con connettori da 3,5 mm.
CV A / CV B – Utilizzare questi jack
(11)
per inviare le tensioni di controllo
TUNE (CV A e CV B) e RATIO (offset
CV B) ai due VCO che tipicamente
forniscono i segnali audio agli
ingressi IN A e IN B da modulare.
CV IN – Utilizzare questo jack per
(12)
indirizzare i segnali della tensione
di controllo per il controllo remoto
dell'impostazione AMPLIFIER GAIN.
MOD – Utilizzare questo jack
(13)
per instradare un segnale di
trigger per attivare a distanza la
modalità MOD tramite un cavo con
connettori da 3,5 mm.
CANCELLO – Utilizzare questo
(14)
jack di ingresso per instradare
un segnale di gate per attivare
e disattivare il circuito di
modulazione tramite un cavo con
connettori da 3,5 mm.
UNMOD – Utilizzare questo
(15)
jack per instradare un segnale di
trigger per disattivare a distanza
la modalità MOD tramite un cavo
con connettori da 3,5 mm.
SU – Questo jack invia il segnale
(16)
VCA finale tramite cavo con
connettori da 3,5 mm.
Bediening
VERSTERKER WINST – Deze knop
(NL)
(1)
regelt de versterking van de VCA en
het uiteindelijke uitgangsvolume
op de OUT-aansluiting.
UNMOD WINST – Deze knop
(2)
regelt de IN A-signaalversterking
wanneer de module in UNMOD-
modus is (zoals aangegeven door
de UNMOD-knop). Met de UNMOD-
modus kan de module worden
gebruikt als een VCA wanneer
modulatie niet vereist is.
REGELMODUS VERSTERKER
(3)
(EXP'L/LINEAR) – Deze
schuifschakelaar bepaalt of
de VCA-versterkingsrespons
exponentieel (EXP'L) of lineair
(LINEAIR) is.
UNMOD – Druk op deze knop om
(4)
de module in de UNMOD-modus
te plaatsen. In de UNMOD-
modus gaat het IN A-signaal
zonder enige modulatie naar de
OUT-aansluiting en wordt het
signaalniveau bestuurd door
zowel de UNMOD GAIN- als de
AMPLIFIER GAIN-knoppen. IN B
werkt niet in UNMOD-modus.
MOD – Druk op de knop om de
(5)
MOD-modus te activeren. In de
MOD-modus combineert het
circuit het IN A-signaal en het IN
B-signaal om een uitgangssignaal
te produceren dat een
gemoduleerde combinatie is van
de twee ingangssignalen.
VERHOUDING – Gebruik deze
(6)
knop in de MOD-modus om de
afstemregelspanning die via de CV
B-aansluiting wordt uitgezonden,
te compenseren. Deze functie
werkt alleen als de MOD-modus
is geselecteerd.
AFSTEMMEN – Gebruik deze
(7)
knop in de MOD-modus om het
uitgangsniveau te regelen van
de stemregelspanning die wordt
uitgezonden via zowel de CV
A- als de CV B-aansluitingen. Deze
functie werkt alleen als de MOD-
modus is geselecteerd.
11
Quick Start Guide
IN EEN – Deze knop regelt het
(8)
ingangsniveau voor het signaal
dat binnenkomt via de IN
A-aansluiting.
IN B – Deze knop regelt het
(9)
ingangsniveau voor het signaal
dat binnenkomt via de IN
B-aansluiting.
IN A / IN B – Gebruik deze
(10)
ingangsjacks om audiosignalen
voor het interne modulatieproces
binnen te leiden via kabels met
3,5 mm-connectoren.
CV A / CV B – Gebruik deze
(11)
aansluitingen om TUNE (CV
A en CV B) en RATIO (CV B
offset) stuurspanningen naar
de twee VCO's te sturen die de
audiosignalen doorgaans naar de
IN A en IN B ingangen sturen om te
worden gemoduleerd.
CV IN – Gebruik deze aansluiting
(12)
om stuurspanningssignalen door
te sturen voor afstandsbediening
van de AMPLIFIER GAIN-instelling.
MOD – Gebruik deze aansluiting
(13)
om een triggersignaal in te leiden
om de MOD-modus op afstand te
activeren via een kabel met
3,5 mm-connectoren.
POORT – Gebruik deze ingang
(14)
om een poortsignaal in te leiden
om het modulatiecircuit aan en
uit te zetten via een kabel met
3,5 mm connectoren.
UNMOD – Gebruik deze
(15)
aansluiting om een triggersignaal
in te leiden om de MOD-modus op
afstand uit te schakelen via een
kabel met 3,5 mm-connectoren.
UIT – Deze aansluiting stuurt het
(16)
uiteindelijke VCA-signaal via een
kabel met 3,5 mm-connectoren.
