MODAMP MODULE 1005

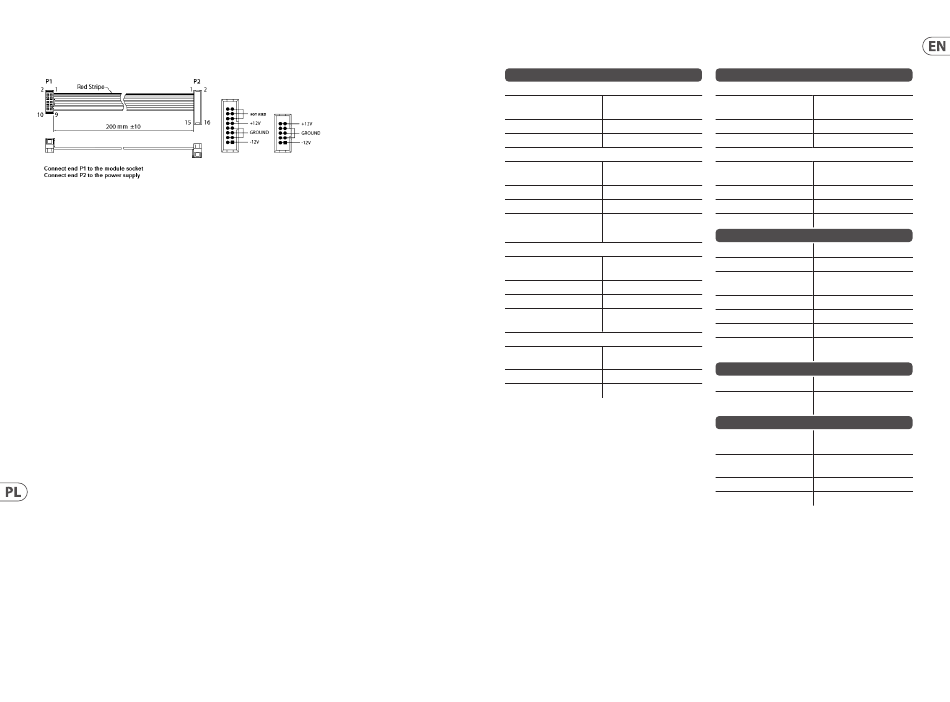

Podłączenie Zasilania
Moduł MODAMP MODULE 1005 jest dostarczany z wymaganym kablem zasilającym do podłączenia do standardowego systemu
zasilania Eurorack. Wykonaj poniższe czynności, aby podłączyć zasilanie do modułu. Łatwiej jest wykonać te połączenia przed
zamontowaniem modułu w obudowie rack.
1.
Wyłącz zasilacz lub obudowę szafy i odłącz kabel zasilający.
2.
Włóż 16-stykowe złącze przewodu zasilającego do gniazda w zasilaczu lub w szafie typu Rack. Złącze ma wypustkę, która
będzie wyrównana ze szczeliną w gnieździe, więc nie można jej nieprawidłowo włożyć. Jeśli zasilacz nie ma gniazda z
kluczem, należy zorientować styk 1 (-12 V) z czerwonym paskiem na kablu.
3.
Włóż 10-pinowe złącze do gniazda z tyłu modułu. Złącze ma wypustkę, która będzie wyrównana z gniazdem, aby
zapewnić prawidłową orientację.
4.
Po solidnym zamocowaniu obu końców kabla zasilającego można zamontować moduł w obudowie i włączyć zasilacz.
Instalacja
Do modułu dołączone są niezbędne śruby do montażu w skrzynce Eurorack. Podłącz kabel zasilający przed montażem.
W zależności od obudowy szafy może występować szereg stałych otworów rozmieszczonych w odstępach 2 HP na całej długości
obudowy lub prowadnica, która umożliwia przesuwanie pojedynczych gwintowanych płyt wzdłuż całej obudowy. Swobodnie
poruszające się gwintowane płytki umożliwiają precyzyjne ustawienie modułu, ale każda płyta powinna być ustawiona w
przybliżeniu w stosunku do otworów montażowych w module przed przykręceniem śrub.
Przytrzymaj moduł na szynach Eurorack, tak aby każdy z otworów montażowych był wyrównany z szyną gwintowaną lub
płytą gwintowaną. Wkręć śruby częściowo, aby rozpocząć, co pozwoli na drobne korekty położenia, gdy wszystkie zostaną
wyrównane. Po ustaleniu ostatecznego położenia dokręcić śruby.
Specifications
Inputs
In A / B
2 x 3.5 mm TS jacks,
Type
DC coupled
Impedance
50 kΩ, unbalanced
Max input level
10 V
p-p
Gate
1 x 3.5 mm TS jack,
Type
DC coupled
Impedance
80 kΩ, unbalanced
Max input level
+12 V
Minimum switching
+4 V
threshold
Mod / unmod
2 x 3.5 mm TS jacks,
Type
AC coupled
Impedance
50 kΩ, unbalanced
Max input level
+12 V
Minimum switching
+4 V
threshold
CV in
1 x 3.5 mm TS jack,
Type
DC coupled
Impedance
100 kΩ, unbalanced
Max input level
±10 V
Quick Start Guide
Outputs
Out
1 x 3.5 mm TS jack,
Type
DC coupled
Impedance
1 kΩ, unbalanced
Max output level
10 V
p-p
CV A / B
2 x 3.5 mm TS jack,
Type
DC coupled
Impedance
400 Ω, unbalanced
CV A Max output level
±3 V
CV B Max output level
±6 V
Controls
Amplifier gain
-∞ to unity gain
Unmod gain
-∞ to unity gain
1 x sliding switch,
Amp control mode
Exponential / linear
Unmod / mod
2 x button, LED backlit
In A / B
-∞ to unity gain
Ratio
±3 V @ CV B output only
±3 V @ CV A & CV B
Tune
outputs
Power
Power supply
Eurorack
60 mA (+12 V),
Current draw
45 mA (-12 V)
Physical
Standard operating
5° C to 40° C (41° F to
temperature range
104° F)
43 x 81 x 129 mm
Dimensions
(1.7 x 3.2 x 5.1")
Rack units
16 HP
Weight
0.16 kg (0.35 lbs)
