8

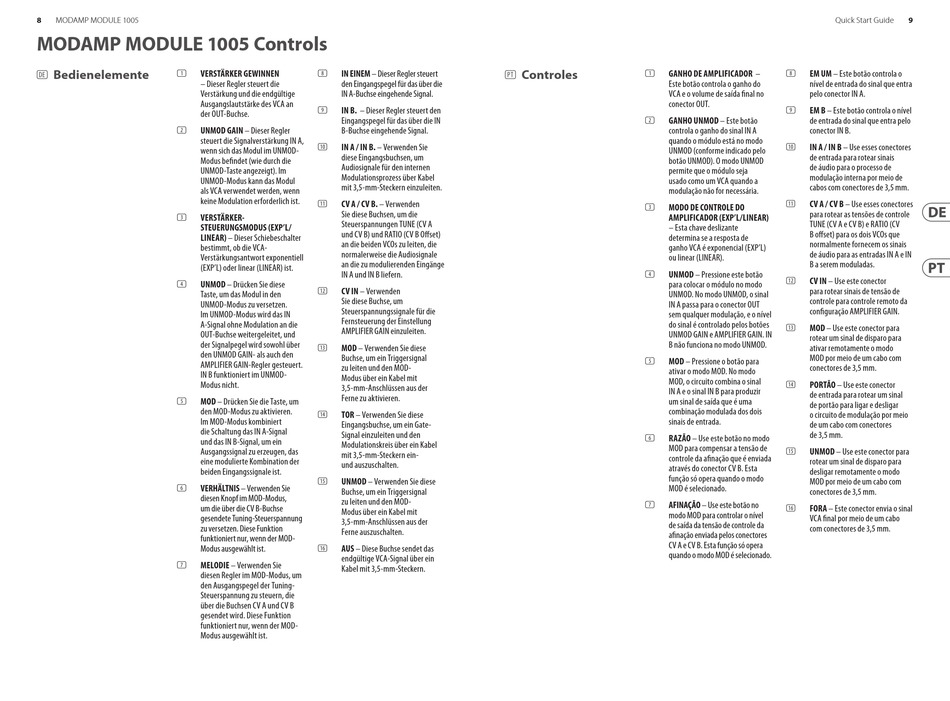

MODAMP MODULE 1005
MODAMP MODULE 1005 Controls
Bedienelemente
VERSTÄRKER GEWINNEN
(DE)
(1)
– Dieser Regler steuert die
Verstärkung und die endgültige
Ausgangslautstärke des VCA an
der OUT-Buchse.
UNMOD GAIN – Dieser Regler
(2)
steuert die Signalverstärkung IN A,
wenn sich das Modul im UNMOD-
Modus befindet (wie durch die
UNMOD-Taste angezeigt). Im
UNMOD-Modus kann das Modul
als VCA verwendet werden, wenn
keine Modulation erforderlich ist.
VERSTÄRKER-
(3)
STEUERUNGSMODUS (EXP'L/
LINEAR) – Dieser Schiebeschalter
bestimmt, ob die VCA-
Verstärkungsantwort exponentiell
(EXP'L) oder linear (LINEAR) ist.
UNMOD – Drücken Sie diese
(4)
Taste, um das Modul in den
UNMOD-Modus zu versetzen.
Im UNMOD-Modus wird das IN
A-Signal ohne Modulation an die
OUT-Buchse weitergeleitet, und
der Signalpegel wird sowohl über
den UNMOD GAIN- als auch den
AMPLIFIER GAIN-Regler gesteuert.
IN B funktioniert im UNMOD-
Modus nicht.
MOD – Drücken Sie die Taste, um
(5)
den MOD-Modus zu aktivieren.
Im MOD-Modus kombiniert
die Schaltung das IN A-Signal
und das IN B-Signal, um ein
Ausgangssignal zu erzeugen, das
eine modulierte Kombination der
beiden Eingangssignale ist.
VERHÄLTNIS – Verwenden Sie
(6)
diesen Knopf im MOD-Modus,
um die über die CV B-Buchse
gesendete Tuning-Steuerspannung
zu versetzen. Diese Funktion
funktioniert nur, wenn der MOD-
Modus ausgewählt ist.
MELODIE – Verwenden Sie
(7)
diesen Regler im MOD-Modus, um
den Ausgangspegel der Tuning-
Steuerspannung zu steuern, die
über die Buchsen CV A und CV B
gesendet wird. Diese Funktion
funktioniert nur, wenn der MOD-
Modus ausgewählt ist.
IN EINEM – Dieser Regler steuert
(8)
den Eingangspegel für das über die
IN A-Buchse eingehende Signal.
IN B. – Dieser Regler steuert den
(9)
Eingangspegel für das über die IN
B-Buchse eingehende Signal.
IN A / IN B. – Verwenden Sie
(10)
diese Eingangsbuchsen, um
Audiosignale für den internen
Modulationsprozess über Kabel
mit 3,5-mm-Steckern einzuleiten.
CV A / CV B. – Verwenden
(11)
Sie diese Buchsen, um die
Steuerspannungen TUNE (CV A
und CV B) und RATIO (CV B Offset)
an die beiden VCOs zu leiten, die
normalerweise die Audiosignale
an die zu modulierenden Eingänge
IN A und IN B liefern.
CV IN – Verwenden
(12)
Sie diese Buchse, um
Steuerspannungssignale für die
Fernsteuerung der Einstellung
AMPLIFIER GAIN einzuleiten.
MOD – Verwenden Sie diese
(13)
Buchse, um ein Triggersignal
zu leiten und den MOD-
Modus über ein Kabel mit
3,5-mm-Anschlüssen aus der
Ferne zu aktivieren.
TOR – Verwenden Sie diese
(14)
Eingangsbuchse, um ein Gate-
Signal einzuleiten und den
Modulationskreis über ein Kabel
mit 3,5-mm-Steckern ein-
und auszuschalten.
UNMOD – Verwenden Sie diese
(15)
Buchse, um ein Triggersignal
zu leiten und den MOD-
Modus über ein Kabel mit
3,5-mm-Anschlüssen aus der
Ferne auszuschalten.
AUS – Diese Buchse sendet das
(16)
endgültige VCA-Signal über ein
Kabel mit 3,5-mm-Steckern.
Controles
GANHO DE AMPLIFICADOR –
(PT)
(1)
Este botão controla o ganho do
VCA e o volume de saída final no
conector OUT.
GANHO UNMOD – Este botão
(2)
controla o ganho do sinal IN A
quando o módulo está no modo
UNMOD (conforme indicado pelo
botão UNMOD). O modo UNMOD
permite que o módulo seja
usado como um VCA quando a
modulação não for necessária.
MODO DE CONTROLE DO
(3)
AMPLIFICADOR (EXP'L/LINEAR)
– Esta chave deslizante
determina se a resposta de
ganho VCA é exponencial (EXP'L)
ou linear (LINEAR).
UNMOD – Pressione este botão
(4)
para colocar o módulo no modo
UNMOD. No modo UNMOD, o sinal
IN A passa para o conector OUT
sem qualquer modulação, e o nível
do sinal é controlado pelos botões
UNMOD GAIN e AMPLIFIER GAIN. IN
B não funciona no modo UNMOD.
MOD – Pressione o botão para
(5)
ativar o modo MOD. No modo
MOD, o circuito combina o sinal
IN A e o sinal IN B para produzir
um sinal de saída que é uma
combinação modulada dos dois
sinais de entrada.
RAZÃO – Use este botão no modo
(6)
MOD para compensar a tensão de
controle da afinação que é enviada
através do conector CV B. Esta
função só opera quando o modo
MOD é selecionado.
AFINAÇÃO – Use este botão no
(7)
modo MOD para controlar o nível
de saída da tensão de controle da
afinação enviada pelos conectores
CV A e CV B. Esta função só opera
quando o modo MOD é selecionado.
9
Quick Start Guide
EM UM – Este botão controla o
(8)
nível de entrada do sinal que entra
pelo conector IN A.
EM B – Este botão controla o nível
(9)
de entrada do sinal que entra pelo
conector IN B.
IN A / IN B – Use esses conectores
(10)
de entrada para rotear sinais
de áudio para o processo de
modulação interna por meio de
cabos com conectores de 3,5 mm.
CV A / CV B – Use esses conectores
(11)
para rotear as tensões de controle
TUNE (CV A e CV B) e RATIO (CV
B offset) para os dois VCOs que
normalmente fornecem os sinais
de áudio para as entradas IN A e IN
B a serem moduladas.
CV IN – Use este conector
(12)
para rotear sinais de tensão de
controle para controle remoto da
configuração AMPLIFIER GAIN.
MOD – Use este conector para
(13)
rotear um sinal de disparo para
ativar remotamente o modo
MOD por meio de um cabo com
conectores de 3,5 mm.
PORTÃO – Use este conector
(14)
de entrada para rotear um sinal
de portão para ligar e desligar
o circuito de modulação por meio
de um cabo com conectores
de 3,5 mm.
UNMOD – Use este conector para
(15)
rotear um sinal de disparo para
desligar remotamente o modo
MOD por meio de um cabo com
conectores de 3,5 mm.
FORA – Este conector envia o sinal
(16)
VCA final por meio de um cabo
com conectores de 3,5 mm.
