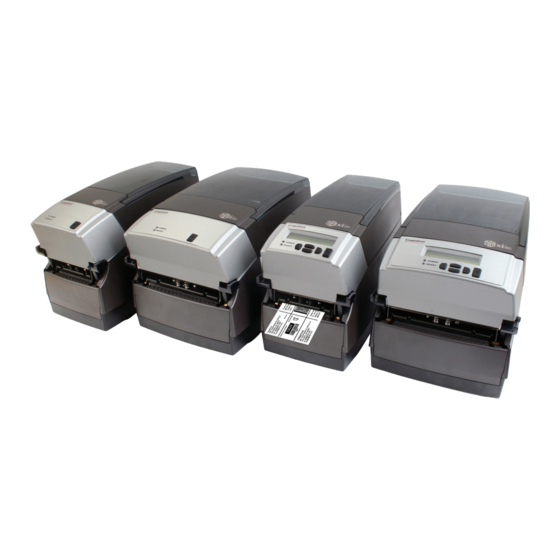

Cognitive TPG Cxi Drucker Gebrauchsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Cxi und Ci Drucker
GEBRAUCHSANLEITUNG
CXI-UGML001-DE Rev. E

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Cognitive TPG Cxi Drucker

Inhaltszusammenfassung für Cognitive TPG Cxi Drucker

  • Seite 1 Cxi und Ci Drucker GEBRAUCHSANLEITUNG CXI-UGML001-DE Rev. E...
  • Seite 2 Copyright © 2021, Cognitive LLC. CognitiveTPG™, Cxi™, Ci™ und Compact Industrial™ sind Markenzeichen von Cognitive LLC. Microsoft® und Windows™ sind Markenzeichen der Microsoft Corporation. Andere Produkt- und Firmennamen in diesem Dokument sind evtl. Markenzeichen anderer Unternehmen und werden nur zu Informationszwecken und ohne die Absicht, vorhandene Rechte zu verletzen, zum Nutzen Ihrer Besitzer verwendet.

  • Seite 3: Inhaltsverzeichnis

    Table of Contents 1. Kapitel Willkommen 2. Kapitel: Erste Schritte Außenseite des Druckers Innenseite des Druckers Anschlüsse und Stecker Einrichten von Cxi und Ci Druckern 3. Kapitel Software-Installation 4. Kapitel: Verwenden des Administrator-Tools Drucker verbinden Druckereinstellungen ändern Registerkarte Verbindungseinstellungen Registerkarte Druckereinstellungen Etikettenpositionierung Kalibrierung des Druckers Fonts / Objekte...
  • Seite 4 8. Kapitel Fehlerbehebung Probleme isolieren Übliche Fehler Allgemeine Fehlerbehebungstipps 9. Kapitel: Druckerspezifikationen Standardfunktionen Optionale Funktionen Druckerspezifikationen Medienspezifikationen Bandspezifikationen Schriftartspezifikationen Strichcode-Symbologien und Spezifikationen Cognitive-Programmiersprache (CPL) Kommunikationsspezifikationen Elektrische Spezifikationen Einhaltung der internationalen Umweltbestimmungen Einhaltung der internationalen Regelwerke Umweltvorschriften Maße und Gewichte Software Vorbeugende Wartung Reinigung Garantie...

  • Seite 5: Kapitel Willkommen

    1. Kapitel Willkommen 1. Kapitel Willkommen Glückwunsch zu Ihrem Kauf eines CognitiveTPG Kompakt-Thermoetikettendruckers der C-Serie. Dank der 2-Jahre Garantie, Funktion im mittleren Leistungsbereich und Kundendienst bietet der Drucker fortlaufenden Etikettendruck mit sehr geringen Ausfallszeiten und höchster Qualität. CognitiveTPG ist bemüht, ein leistungsstarkes und zuverlässiges Benutzererlebnis zu bieten. Im Folgenden sehen Sie eine Liste aller Dokumente, die auf der CognitiveTPG Website zu finden sind: www.CognitiveTPG.com im Abschnitt Support ->...

  • Seite 6: Kapitel: Erste Schritte

    2. Kapitel: Erste Schritte 2. Kapitel: Erste Schritte Sehen Sie sich den Drucker zuerst von allen Seiten an, um seine Teile und Funktionen zu verstehen. Außenseite des Druckers Abb. 2-1 Drauf- und Vorderansicht der C-Serie Gerät Verwendung A – LCD Bedienfeld (nur Cxi) Beleuchtete, zweizeilige Anzeige mit 16 Zeichen, vollstän- dige Menüs zur Änderung der Setup-Optionen B –...

  • Seite 7: Innenseite Des Druckers

    2. Kapitel: Erste Schritte Innenseite des Druckers Abb. 2-2 Seitenansicht der C-Serie Gerät Verwendung A – Großer Schlitz für Rollenspindel Aufnahme für große Medienrolle B – Standardschlitz für Rollenspindel Aufnahme für übliche Medienrolle C – Gussmetall-Abdeckung des Bedienfelds Enthält die Tasten des Bedienfelds D –...

  • Seite 8: Anschlüsse Und Stecker

    2. Kapitel: Erste Schritte Abb. 2-4 Draufsicht der Medienführung C-Serie von der Rückseite des Druckers Gerät Verwendung A – Medienführung (silberne Stange) Führt die Etiketten durch den Drucker Anschlüsse und Stecker Abb. 2-5 Anschlüsse und Stecker der C-Serie (Rückansicht) Stecker Verwendung A –...

  • Seite 9: Aufwickelspindel Und Aufnahmekupplung (Getriebe)

    2. Kapitel: Erste Schritte Aufwickelspindel und Aufnahmekupplung (Getriebe) Abb. 2-6 Aufwickelspindel, Kupplung und Seitenansicht der Kupplungszahnräder Bestandteile Beschreibung Aufwickelspindel Aufnahmekupplung Abwickelspindle und Kupplung Abb. 2-7 Abwickelspindel und Kupplung Bestandteile Beschreibung Abwickelspindel Abwickelkupplung...

  • Seite 10: Druckkopfanordnung (Tph, Schutz, Halterung Und Led-Anordnung)

    2. Kapitel: Erste Schritte Druckkopfanordnung (TPH, Schutz, Halterung und LED-Anordnung) Abb. 2-8 Druckkopfanordnung Bestandteile Beschreibung Druckkopf Halterung LED-Anordnung Schutz Walze- und Index-Sensor Abb. 2-9 Walzenbausatz und Index-Sensor Bestandteile Beschreibung Index-Sensor Walze...

  • Seite 11: Anleitung Für Bedienfeldtasten Und Lcd (Nur Cxi)

    2. Kapitel: Erste Schritte Anleitung für Bedienfeldtasten und LCD (nur Cxi) Wenn der Drucker eingeschaltet ist, zeigt die LCD „COGNITIVE CXI“ an. Nach ca. 2 Sekunden zeigt die LCD-Anzeige „COGNITIVE“ an. Dies deutet auf die höchste Menüebene hin. Über diese Menüebene zeigt die LINKE Taste den aktuellen Druckerstatus an - entweder BEREIT oder den zuletzt erfassten Fehler.
  • Seite 12 2. Kapitel: Erste Schritte LCD-Menüstruktur verstehen HAUPTMENÜ BENUTZERMENÜ LCD-Kontrast Kontrast 0 … 8 Beleuchtete Steuerung EIN oder AUS Sprachenmenü Englisch, Spanisch, Französisch, Russisch Tonlautstärke Lautstärke 0 … 3 Datum / Zeit einstellen Datum (MM/TT/JJ) Zeit (HH:MM:SS) SETUP-MENÜ KOMM-Menü Serie BAUD 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 PARITÄT...

  • Seite 13: Einrichten Von Cxi Und Ci Druckern

    2. Kapitel: Erste Schritte Einrichten von Cxi und Ci Druckern Das Einrichten eines CSeries-Druckers ist ein einfacher Vorgang. In diesem Kapitel werden die Druckeranforderungen, die Druckersteuerung, das Einlegen von Thermotransferbändern und das Einlegen von Druckmedien beschrieben. Der Selbsttest des Druckers wird ebenfalls beschrieben. Achten Sie darauf, alle Schritte in der in der Anleitung angegebenen Reihenfolge auszuführen, um Stromschlag oder Beschädigung an Druckern der C-Serie zu vermeiden.

  • Seite 14: Steuerungen, Anzeigen Und Anschlüsse

    Steuerungen, Anzeigen und Anschlüsse Steuerungen und Anzeigen der Drucker der C-Serie befinden sich auf dem Bedienfeld und auf der rechten Seite des Druckers. Cxi Drucker haben auch eine LCD-Anzeige auf dem Bedienfeld. Abb. 2-12 Steuerungen und Anzeigen der Drucker der C-Serie Gerät...

  • Seite 15: Stromanschluss An Den Drucker

    2. Kapitel: Erste Schritte Abb. 2-13 (Rückansicht) Anschlüsse und Strom Stecker Verwendung A – Hauptschalter ON/OFF Steuert den Strom zum Drucker B – Stecker Anschluss an Stromversorgung C – Ethernet-Anschluss (RJ-45) Ethernet-Kommunikationsanschluss für Netzwerkkonnektivität D – USB-B Geräteanschluss USB-Kommunikationsanschluss E – USB-A Hostanschluss USB-Kommunikationsanschluss F –...
  • Seite 16 2. Kapitel: Erste Schritte dafür nur den AC-Adapter aus dem Lieferumfang des Druckers. Die Nutzung eines nicht zertifizierten Stromadapters ist gefährlich und die Garantie des Druckers erlischt. WICHTIGER HINWEIS: GEHEN SIE FOLGENDERMASSEN VOR, UM DEN DRUCKER SICHER AN DEN STROM ANZUSCHLIESSEN. Verbinden Sie das mitgelieferte Stromabel mit dem Netzteil.
  • Seite 17 Zum Ein- und Ausschalten des Drucker drücken EIN/AUS Drucker HINWEIS: (NUR CXI DRUCKER) DIE LCD ZEIGT KURZ RECHTSPFEIL FÜR MENÜ DRÜCKEN. DANN ZEIGT DIE LCD ETWA EINE SEKUNDE LANG COGNITIVE CXI AN. WENN DER DRUCKER DRUCKBEREIT IST, ZEIGT DIE LCD COGNITIVE AN. (SIEHE Abb. 2-18 UNTEN).

  • Seite 18: Thermotransferband Einlegen (Nur Tt-Drucker)

    2. Kapitel: Erste Schritte Drücken Sie den Stromschalter auf AUS (OFF) und bestätigen, dass die Strom- und Bereitschaftsanzeige aus sind, bevor Sie weitermachen. Siehe Abb. 2-12 in Schritt 1 Abschnitt Stromtest in dieser Anleitung, um die Stromtaste auf dem Drucker zu finden. HINWEIS: DRUCKER VOR DEM FORTFAHREN AUSSCHALTEN.
  • Seite 19 2. Kapitel: Erste Schritte Abb. 2-21 Entfernen des Prüfmusters aus dem Drucker Legen Sie das mitgelieferte Band vor den Drucker. Legen Sie das große Medienende zum Drucker und die kleine Aufwickelrolle vom Drucker abgewendet hin, wie in Abb. 2-22 unten. Entfernen Sie vor dem Einlegen den Film vom Band. Abb.
  • Seite 20 2. Kapitel: Erste Schritte Abb. 2-24 Entriegeln des Druckkopfmechanismus Dann heben Sie den Druckkopfmechanismus vorsichtig an. Siehe Abb. unten. Abb. 2-25 Vollständig angehobener Druckkopfmechanismus HINWEIS ZUR REINIGUNG: DIES IST DIE IDEALE POSITION ZUR REINIGUNG DES DRUCKKOPFES, DRUCKKOPFSCHUTZES UND DER WALZE. WEITERE INFORMATIONEN ÜBER CognitiveTPG ZUGELASSENE REINIGUNGSMITTEL SIEHE CognitiveTPG WEBSITE.
  • Seite 21 2. Kapitel: Erste Schritte Abb. 2-26 Kerben im Kern der Farbbandrolle Abb. 2-27 Abgleich der Kerben im Kern der Farbbandrolle mit denen an der Abwickelspindel Halten Sie das Band fest und ziehen vorsichtig an der grünen Abwickelspindel, um die Farbbandrolle einzulegen. Abb.
  • Seite 22 2. Kapitel: Erste Schritte Abb. 2-29 Ausrichten des Kerns der Bandrolle mit den Kerben auf der Spindel Wenn das Band sicher eingelegt ist, drücken und drehen Sie die grüne Abwickelspindel vorsichtig im Uhrzeigersinn, bis das Band richtig sitzt. Abb. 2-30 Abwickelspindeldrehung auf sicheren Sitz Wenn die Farbbandrolle eingelegt ist, senken Sie den Druckkopfmechanismus mit einer Hand und halten den Deckel des Bedienfelds mit der anderen Hand.
  • Seite 23 2. Kapitel: Erste Schritte HINWEIS: DER DRUCKKOPFMECHANISMUS RASTET HÖRBAR EIN. WENN ER AUS VERSEHEN VERRIEGELT WIRD, SCHIEBEN SIE DIE SCHWARZEN DRUCKKOPFRIEGEL NACH OBEN, SIEHE ABB. 2-24. Dann installieren Sie die Aufwickelrolle des Farbbands. Prüfen Sie die Enden der Bandaufnahmerolle und beachten dabei die Kerben im Kern. Diese Kerben passen in den Drucker.
  • Seite 24 2. Kapitel: Erste Schritte Abb. 2-34 Einsetzen der Farbband-Aufwickelrolle in die Kerben an der Aufwickelspindel Wenn die Aufwickelrolle installiert ist, drehen Sie die Aufwickelspindel im Uhrzeigersinn, um die Bandführung auf die Aufwickelrolle zu wickeln. Drehen Sie die grüne Aufwickelspindel im Uhrzeigersinn, bis sich das schwarze Band um die Aufwickelrolle windet, siehe Abb.

  • Seite 25: Medien Einlegen

    2. Kapitel: Erste Schritte Medien einlegen Alle Drucker der C-Serie verfügen über Etiketten mit einer Anleitung zum Einlegen des Mediums unter dem Staubdeckel. Um die Lebensdauer des Druckkopfs zu verlängern empfiehlt CognitiveTPG zugelassene Medien mit allen Druckermodellen der C-Serie. Die Garantie des CognitiveTPG Druckkopfs schreibt CognitiveTPG zugelassene Medien vor.
  • Seite 26 2. Kapitel: Erste Schritte Abb. 2-39a. Einlegen der Spindel in CognitiveTPG zugelassene, einwärts gewickeltes Medium Abb. 2-39b. Einlegen der Spindel in auswärts gewickeltes Medium HINWEIS: FWEITERE INFORMATIONEN ÜBER CognitiveTPG ZUGELASSENE MEDIEN ERFAHREN SIE VON IHREM ÖRTLICHEN FACHHÄNDLER ODER AUF UNSERER WEBSITE AUF. www.CognitiveTPG.com/product/CSeries/media Nehmen Sie sich vor dem Laden des Mediums etwas Zeit, um die Anleitung für den Betrieb der Medienführungen zu prüfen.
  • Seite 27 2. Kapitel: Erste Schritte Abb. 2-40 Arretierlasche für Medienführung Um die Medienführungen zu Beginn in die richtige Lage zu bringen, versuchen Sie, beide Führungen aus dem Drucker herauszuschieben. Wenn sich die Führungen nicht bewegen lassen, heben Sie sie etwas auf die grüne Verriegelung an, bis sie verkehrt herum stoppt.
  • Seite 28 2. Kapitel: Erste Schritte Abb. 2-42 Draufsicht der Medienführung C-Serie von der Rückseite des Druckers Gerät Verwendung A – Medienführung (silberne Stange) Führt die Etiketten durch den Drucker Entrollen Sie einige Etiketten. Positionieren Sie das Medium mit der bedruckten Seite nach oben in den Drucker, wie in Abb 2-43 gezeigt.
  • Seite 29 2. Kapitel: Erste Schritte Abb. 2-44 Medium unter der Medienführungsstange einlegen Legen Sie das Medium zwischen den beiden Medienführungen ein. Positionieren Sie das Medium, wie in Abb. 2-45. Bevor Sie die Spindel ganz in den Schlitzen herablassen (siehe Abb.), entsperren Sie die Führungen, sofern sie verriegelt sind, damit die Federbelastung gegen die Seiten der Medienrolle gedrückt wird.
  • Seite 30 2. Kapitel: Erste Schritte Halten Sie Körperteile von beweglichen Teilen fern Abb. 2-47 Mechanismus anheben Das Medium sollte sichtbar sein, wie in Abb. 2-48 gezeigt. Abb. 2-48 Vorderansicht des eingelegten Mediums unter der Medienführung Ziehen Sie das Medium 7-10 cm aus dem Mechanismus an der Walze vorbei nach vorn, wie in Abb.

  • Seite 31: Einlegen Großer Rollen Oder Medien

    2. Kapitel: Erste Schritte Abb. 2-50 Mechanismus verriegeln Schließen Sie den Staubdeckel, um Medien in Normgröße beim Drucken abzudecken. Abb. 2-51 Geschlossener Staubdeckel Einlegen großer Rollen oder Medien Orten Sie die Schrauben an der rückwärtigen Klappe des Druckers (durch die Pfeile in Abb. 2-52 angegeben).
  • Seite 32 2. Kapitel: Erste Schritte Abb. 2-53 Rückwärtige Klappe wie gezeigt öffnen Positionieren Sie Medienabdeckung, wie in Abb. 2-54. Obere Medienabdeckung Zwischen- abdeckung Abb. 2-54 Medienabdeckungen öffnen Entfernen Sie das Prüfmuster des Herstellers, wenn sie zum erstenmal Medien einlegen, und nehmen Sie sich einen Moment Zeit, um den Betrieb der Medienführungen zu prüfen.
  • Seite 33 2. Kapitel: Erste Schritte Um die Medienführungen zu Beginn in die richtige Lage zu bringen, versuchen Sie, beide Führungen aus dem Drucker herauszuschieben. Wenn sich die Führungen nicht bewegen lassen, heben Sie sie etwas auf die grüne Verriegelungslasche an, bis sie verkehrt herum stoppt.
  • Seite 34 2. Kapitel: Erste Schritte Abb. 2-58 Medium unter der Medienführungsstange einlegen Wenn die Arretierlasche verriegelt ist, entriegeln Sie sie. Dann legen Sie eine Spindel in den Kern der Medienrolle ein und geben Sie mit der bedruckten Seite nach oben in den Drucker, wie in Abb.

  • Seite 35: Einstellbarer Sensor

    2. Kapitel: Erste Schritte Abb. 2-61 Oberen Deckel schließen Einstellbarer Sensor Drucker der C-Serie haben ein einstellbares Index-Sensorsystem. Wenn der reflektive Sensor seitlich bewegt wird, wie in der nächsten Abbildung gezeigt, passt sich das Sensorsystem an viele verschiedene Medien-Indexmarkierungen an. Der Sensor hat eine Federarretierung.

  • Seite 36: Modus Für Schwarze Markierungen

    2. Kapitel: Erste Schritte 10 cm Drucker gezeigt mit extremen Einstellungen für Lückenmodus Beachten Sie, dass der Sensor nur in der äußeren rechten Einstellung nahe der Mitte eingestellt werden sollte. Modus für schwarze Markierungen Sowohl der 5 als auch der 10 cm Drucker sind über die volle Breite des Medienpfads einstellbar.
  • Seite 37 2. Kapitel: Erste Schritte 1) Halten Sie die Taste FEED gedrückt. 2) Schalten Sie den Drucker ein und halten die Taste FEED. 3) Lösen Sie die Taste FEED, wenn der Selbsttest zu Drucken beginnt. 4) Schalten Sie den Drucker aus und dann wieder ein, um zum normalen Druckbetrieb zurückzukehren.
  • Seite 38 2. Kapitel: Erste Schritte Die Ausgabe des Selbsttests wird der nachstehenden Tabelle beschrieben. Einstellung Beschreibung Beispiel (tatsächliche Einstellungen können von den Beispielen unten abweichen) Firmware-Version und Datum FW: 195-170-120 V1.20 Drucker-Seriennummer S/N: P012345678 RAM, FLASH RAM und FLASH Größe RAM=18MB, FLASH=8MB cm gedruckt Gesamte cm gedruckt cm gedruckt 2911...

  • Seite 39: Kapitel Software-Installation

    3. Kapitel Software-Installation 3. Kapitel Software-Installation Befolgen Sie die Installationsanleitung für CognitiveTPG Drucker der C-Serie auf: http:// www.cognitivetpg.com/product/CSeries/downloads Sie können auch diesem Pfad folgen: http://www.CognitiveTPG.com > Support > Treiber & Downloads. Auf diese Weise werden Windows Treiber für den Drucker auf Ihrem Rechner installiert.

  • Seite 40: Kapitel: Verwenden Des Administrator-Tools

    4. Kapitel: Verwenden des Administrator-Tools 4. Kapitel: Verwenden des Administrator-Tools Drucker verbinden Wählen Sie die aus, welche Verbindungsmethode zwischen Rechner und Drucker verwendet werden soll. • Wenn Sie einen Serienanschluss verwenden, wählen Sie den entsprechenden Kommunikationsport und die Baudrate aus. Die Standard-Baudrate der C-Serie ist 9600.

  • Seite 41: Druckereinstellungen Ändern

    4. Kapitel: Verwenden des Administrator-Tools Druckereinstellungen ändern Um die Druckereinstellungen zu ändern, wählen Sie den Abschnitt zum Ändern aus und geben den neuen Wert entweder manuell ein oder wählen ihn aus einer Liste aus. Wählen Sie die Taste Anwenden und senden die neue Einstellung an den Drucker. Mit der Schaltfläche Aktualisieren werden die aktuellen Einstellungen des Druckers aktualisiert und die neue Änderung geprüft.

  • Seite 42: Registerkarte Verbindungseinstellungen

    4. Kapitel: Verwenden des Administrator-Tools Registerkarte Verbindungseinstellungen Steuert Host PC an Drucker-Kommunikationsoptionen, Serien- und Netzwerkoptionen des Druckers und Selbsttest-Etikettendruck. Registerkarte Druckereinstellungen Diese Registerkarte dient Einstellungen wie Thermodruck-Methode, Helligkeit, Druckgeschwindigkeit, Neigung und Uhrzeiteinstellungen in Echtzeit usw. Weiteres über Druckereinstellungen entnehmen Sie bitte dem CognitiveTPG Programmierhandbuch auf Ihrem Rechner unter Startmenü...

  • Seite 43: Etikettenpositionierung

    4. Kapitel: Verwenden des Administrator-Tools Etikettenpositionierung Die Registerkarte Etikettenpositionierung sorgt für Kontrolle über die Einstellungen, die die Position des Druckmediums im Drucker und des Etikettenbilds auf dem Medium verantwortlich sind. Dazu gehört die Einstellung der Medienbreite, Indextyps, Formularanfang, Linkversatz, Etikettenpräsentation und Kalibrierung. Kalibrierung des Druckers Der Drucker muss kalibriert werden, wenn Folgendes auftritt: •...

  • Seite 44: Fonts / Objekte

    4. Kapitel: Verwenden des Administrator-Tools 2. Methode Kalibrierung per Selbsttest (Siehe 2. Kapitel in dieser Anleitung) Wenn der Druck der Standardeinstellungen des Druckers im Selbsttest abgeschlossen sind, dann wird der Text Jetzt Einzugsschalter drücken, um den Indexdruck auf dem Medium zu kalibrieren auf das Medium gedruckt. Drücken Sie jetzt die Einzugstaste, um die Kalibrierung durchzuführen.

  • Seite 45: Profilmanagement

    4. Kapitel: Verwenden des Administrator-Tools Um ein Element hochzuladen, wählen Sie die Schaltfläche Objekt auf Drucker laden aus und navigieren zum Speicherort der Datei auf dem Host-Rechner. Profilmanagement Das Profilmanagement bietet die Fähigkeit, Druckerprofile auf die Drucker herunterzuladen, zu speichern, zu öffnen und anzuwenden. Dies ist nützlich, wenn Sie mehrere Drucker mit denselben Einstellungen aktualisieren möchten.

  • Seite 46: Firmware-Aktualisierung

    4. Kapitel: Verwenden des Administrator-Tools Um eine gespeicherte Datei zu öffnen, wählen Sie „Gespeichertes Profil öffnen“. Um das angezeigt Profil auf den Drucker anzuwenden, wählen Sie „Profil auf aktuellen Drucker anwenden“. Firmware-Aktualisierung Die Fähigkeit, die aktuelle sowie die aktualisierte Firmware-Version anzuzeigen. Die aktuelle Firmware-Version wird automatisch.

  • Seite 47: Pcl-Fensterung

    4. Kapitel: Verwenden des Administrator-Tools PCL-Fensterung Diese Registerkarte dient nur Druckern mit PCL-Ausstattung. Sie gestattet die Anfertigung von Etiketten aus einem ganzseitigen PCL-Dokument durch Angabe des kleinen Bereichs des Dokuments, den Sie drucken möchten. Da viele PCL-Druckbilder für ein Format von 8-1/2”x11” vorgesehen sind, passt vieles des Bilds nicht auf ein übliches Thermodrucketikett.

  • Seite 48: Skript-Editor

    4. Kapitel: Verwenden des Administrator-Tools Skript-Editor Der CPL-Editor ist ein Texteditor / Terminalprogramm zur Kommunikation mit dem Drucker der C-Serie. Mit diesem Editor kann der Benutzer Textdateien erstellen, öffnen oder speichern und sie an den Drucker senden. Sie können im Textfeld Druckereingabe Befehle an den Drucker eingeben. Sie können auch Befehle aus einer Datei laden.

  • Seite 49: Kapitel Usb-A Host

    5. Kapitel USB-A HOST 5. Kapitel USB-A HOST Dieses Kapitel beschreibt die Nutzung des USB-A-Anschlusses (in Abb. 5-1 als „E“ bezeichnet). Abb. 5-1 Anschlüsse der C-Serie inklusive USB-A HOST-Anschluss Stecker Verwendung A – Hauptschalter ON/OFF Steuert den Strom zum Drucker B –...

  • Seite 50: Einstellungen Mithilfe Eines Usb-Speichermediums Laden

    5. Kapitel USB-A HOST Einstellungen mithilfe eines USB-Speichermediums laden Dies Funktion sorgt für einfaches Laden der Einstellungen. Es gibt sie ab Version 1.4 der Firmware. Eine Einstellungsdatei kann jede Kollektion VARIABLER Befehle enthalten, einschließlich VARIABEL SCHREIBEN. Um die Einstellungen mit USB-A HOST zu laden, gehen Sie folgendermaßen vor: 1.
  • Seite 51 5. Kapitel USB-A HOST 5. Der Drucker liest die Datei im Ordner CognitiveTPG\Firmware ein und stellt fest, ob er eine Firmware-Aktualisierung enthält. 6. Sollte eine Firmware-Aktualisierung benötigt werden, liest der Drucker den Inhalt der Firmware-Datei ein, programmiert dann den Flash-Speicher des Druckers um und startet dann neu.

  • Seite 52: Kapitel: Netzwerkdruck

    6. Kapitel: Netzwerkdruck 6. Kapitel: Netzwerkdruck Netzwerkfähige Drucker kann direkt mit einem Netzwerk verbunden werden und bietet dann die Flexibilität, von mehreren Arbeitsplätzen aus über denselben Drucker zu drucken. Um die Netzwerkeinstellungen des Druckers zu konfigurieren, stellen Sie die Verbindung zum Administratorprogramm über einen örtlichen USB-, Serien- oder Parallelanschluss her.

  • Seite 53: Automatische Adressenzuweisung

    6. Kapitel: Netzwerkdruck Der Bildschirm sollte etwa so aussehen: Automatische Adressenzuweisung Automatische Adressenzuweisung, auch DHCP-Konfiguration, ist nur möglich, wenn das verwendete Netzwerk dies unterstützt. Unterstützt es DHCP, dann stellen Sie den Drucker der C-Serie auf DHCP-Modus ein, indem Sie das DHCP-Kästchen unter den Adressenfeldern im Bereich Ethernet-Einstellungen auswählen.

  • Seite 54: Druckertreiber-Konfiguration Zur Nutzung Im Netzwerk

    6. Kapitel: Netzwerkdruck umzustellen und dennoch damit zu kommunizieren, solange eine Netzwerkverbindung besteht. Um den Drucker mit dem Administrator über das Netzwerk zu verbinden, gehen Sie zum Register I/O-Einstellungen und wählen die Verbindungsmethode Netzwerkdrucker. Geben Sie die zugewiesene oder vom Netzwerk empfangene IP-Adresse und klicken auf die Verbindungstaste.

  • Seite 55: Gemeinsame Druckernutzung Im Netzwerk

    6. Kapitel: Netzwerkdruck 6) Klicken Sie auf Weiter. 7) Geben Sie im Feld Druckername oder IP-Adresse die dem Drucker zugewiesene IP- Adresse ein. Das Feld Anschlussname wird automatisch bestückt. Klicken Sie auf Weiter. 8) Wählen Sie ggf. wie nachstehend gezeigt Generische Netzwerk-Karte aus und klicken auf Weiter.

  • Seite 56: Netzwerk-Supportmaterial

    6. Kapitel: Netzwerkdruck 4) Wählen Sie Diesen Treiber freigeben und geben Sie ihm einen Freigabenamen. 5) Wenn der Freigabename eingegeben wurde, klicken Sie auf Anwenden. Netzwerk-Supportmaterial Weitere Informationen zur Konfigurierung der Ethernet-Einstellungen von CognitiveTPG- Druckern, lesen Sie sich bitte den Abschnitt Ethernet-Drucken im Programmierhandbuch durch.

  • Seite 57: Kapitel: Standardetiketten Und Anhänger Drucken

    7. Kapitel: Standardetiketten und Anhänger drucken 7. Kapitel: Standardetiketten und Anhänger drucken Quellen für gedruckte Etiketten- und Anhängerdaten sind wie folgt: • Etiketten-Software • CPL-Programmierung • Fremdanwendungen oder Schnittstellen Etiketten-Software verwenden Eine Version der NiceLabel Etiketten-Software, speziell designt für CognitiveTPG-Drucker, gibt es auf www.CognitiveTPG.com.

  • Seite 58: Fremd- Und Proprietäre Applikationen

    7. Kapitel: Standardetiketten und Anhänger drucken Fremd- und proprietäre Applikationen Etiketten werden häufig über kommerzielle Software oder proprietäre Anwendungen gedruckt. Drucken von Microsoft Word Die nachstehenden Anweisungen beschreiben, wie man einfache und komplizierte Etiketten mit der Microsoft Word Software drucken kann. Die Anweisungen gehen von den folgenden Bedingungen aus: •...

  • Seite 59: Etikettengröße Einstellen

    7. Kapitel: Standardetiketten und Anhänger drucken 4) Klicken Sie auf Schließen, um das Dialogfeld zu schließen. Etikettengröße einstellen Erstellen Sie ein Word-Dokument für die gewünschte Etikettengröße. 1) Klicken Sie im Dateimenü auf Seite einrichten. Das Dialogfenster Seite einrichten wird geöffnet. 2) Stellen Sie alle Margen auf 0.
  • Seite 60 7. Kapitel: Standardetiketten und Anhänger drucken 4) Stellen Sie die richtige Breite und Höhe für das Etikett ein. Das Beispiel zeigt ein Etikett von 6 cm Breite und 2,5 cm Höhe an.

  • Seite 61: Etiketten Und Strichcode Erstellen

    7. Kapitel: Standardetiketten und Anhänger drucken 5) Klicken Sie auf OK und ggf. auf Korrigieren, um die Margen zurückzusetzen. Das Word-Dokument sollte etwa so aussehen, wie die Abbildung unten. Etiketten und Strichcode erstellen Entwerfen Sie das Etikett in einem Word-Dokument. Gehen Sie folgendermaßen vor, um einen Strichcode zu entwerfen.

  • Seite 62: Etiketten Drucken

    7. Kapitel: Standardetiketten und Anhänger drucken Etiketten drucken Achten Sie darauf, dass der Drucker mit dem Rechner verbunden und eingeschaltet ist. Stellen Sie sicher, dass das Medium richtig eingelegt ist. Gehen Sie folgendermaßen vor, um das Etikett zu drucken: 1) Drücken Sie Strg+P und wählen Drucken aus dem Dateimenü. Ein Dialogfenster Drucken wird geöffnet.

  • Seite 63: Kapitel Fehlerbehebung

    8. Kapitel Fehlerbehebung 8. Kapitel Fehlerbehebung Drucker der C-Serie müssen praktisch nicht gewartet werden. Wenn ein Problem auftritt, sollten Sie jedoch herausfinden, ob es sich um Fehler der Hardware oder der Programmierung handelt. Probleme isolieren Programmierfehler sehen oftmals wie Hardware-Fehler aus. Gehen Sie folgendermaßen vor, um die Wurzel des Problems zu finden.

  • Seite 64: Die Teile "Auskommentieren" Im Nicht Funktionierenden Etikettenformat

    8. Kapitel Fehlerbehebung Wenn der Drucker zwar nicht dieses Etikett, aber andere Etiketten, die mit einem anderen System erstellt wurden, ist das verwendete System ggf. nicht mit dem Drucker kompatibel. Die üblichste Ursache hierfür ist ein falsches Zeilenende. Die Teile „Auskommentieren“ im nicht funktionierenden Etikettenformat Falsche Druckerbefehle können isoliert werden, indem Sie ein „C“...

  • Seite 65: Einen Ethernet-Drucker Einrichten

    8. Kapitel Fehlerbehebung Druckertreiber Druckertreiber gibt es zum Downloaden auf der CognitiveTPG Website. Weitere Informationen zum Downloaden von Druckertreibern finden Sie in Kapitel 3: Installation der Druckertreiber. Einen Ethernet-Drucker einrichten Downloaden Sie das CognitiveTPG Administrator Konfigurationstool für leichten Zugriff auf die Einstellungen dieser Werte. Diese Einstellungen können auch konfiguriert werden, indem Sie den Drucker über einen Parallel- oder Serienanschluss an einen Rechner anschließen (siehe Kapitel 2 über die Einrichtung von Parallel- oder Serienanschlüssen).

  • Seite 66: Allgemeine Fehlerbehebungstipps

    8. Kapitel Fehlerbehebung Wenn Sie den Administrator nicht zur Konfiguration dieser Einstellung verwenden können, geben Sie folgende Befehle in einen Texteditor des Rechners ein: ! 0 0 0 0 (muss Null sein; Leerstelle zwischen allen Zeichen) VARIABLE DARKNESS ## VARIABLE WRITE Die ## zeigen den gewünschten Wert an, auf den die Helligkeit eingestellt werden soll.

  • Seite 67: Tipps, Um Papierstaus Zu Vermeiden

    8. Kapitel Fehlerbehebung Tipps, um Papierstaus zu vermeiden Achten Sie darauf, dass die Medienrolle im Drucker zentriert ist und die gefederten Medienführungen fest gegen beide Seiten der Rolle gedrückt sind. Leeres Etikett wird gedruckt Achten Sie darauf, dass alle Kabel und Stecker installiert und sicher sind. Stellen Sie vor dem Druck sicher, dass Medium im Drucker eingelegt ist und die grünen Bereitschaftsanzeigen leuchten.

  • Seite 68: Kapitel: Druckerspezifikationen

    9. Kapitel: Druckerspezifikationen 9. Kapitel: Druckerspezifikationen Spezifikationen werden zur Bezugnahme bereitgestellt und basieren auf Druckertests mit den Markenfarbbändern und Etiketten von CognitiveTPG. Ergebnisse bei tatsächlichen Anwendungseinstellungen oder bei der Verwendung anderer Produkte als dem empfohlenen CognitiveTPG Zubehör können abweichen. Wir empfehlen stets, jede Anwendung durch sorgfältige Tests auf Eignung zu bestimmen.

  • Seite 69: Druckerspezifikationen

    9. Kapitel: Druckerspezifikationen Druckerspezifikationen Normale 2 Zoll (5 cm) Ci oder Cxi 4 Zoll (10 cm) Ci oder Cxi Druckergröße Druckauflösungen 203 dpi Standard 300 dpi Optional 203 dpi Standard 300 dpi Optional Max. Druckbreite 2,118 Zoll (53,8 2,205 Zoll 4,094 Zoll 4,153 Zoll (56,0mm)

  • Seite 70: Bandspezifikationen

    9. Kapitel: Druckerspezifikationen Bandspezifikationen Farbbandbreite: • 5 cm (2 Zoll) Drucker: Max. 61 mm (2,4 Zoll) • 5 cm (2 Zoll) Nennlänge: Max. 165m (6500 Zoll) • 10 cm (4 Zoll) Drucker: Max. 108mm (4,25 Zoll) • 5 cm (4 Zoll) Nennlänge: Max. 140m (5500 Zoll) Typen: Verfügbar in Wachs, Wachs/Harz und Premium-Harz Etikettenrollenwechsel pro Farbband Etikettenrolle...

  • Seite 71: Cognitive-Programmiersprache (Cpl)

    9. Kapitel: Druckerspezifikationen Cognitive-Programmiersprache (CPL) • Kommuniziert in druckbaren ASCII-Zeichen • Kompatibel mit Mainframe, Mini und PC-Hosts • Downloadbare Objekte umfassen Grafiken und Bitmap-Schriftzüge • Automatische Feldserialisierung • Formatumkehrung (weiß auf schwarz) • Vier Positionen Feldrotation (0°, 90°, 180°, 270°) •...

  • Seite 72: Einhaltung Der Internationalen Regelwerke

    Umweltvorschriften Betriebsumgebung: 5° bis 40°C (41° bis 104°F) 20% bis 85% nicht kondensierend R.H. Maße und Gewichte Eigenschaften 2 Zoll (5 cm) Ci oder Cxi Drucker 4 Zoll (10 cm) Ci oder Cxi Drucker Höhe 7,1 Zoll (181mm) 7,1 Zoll (181mm)

  • Seite 73: Software

    9. Kapitel: Druckerspezifikationen Software C-Serie Administrator: Drucker mit bidirektionaler USB/Serien-Konfigurations- Software aus dem Lieferumfang des Druckers verlangt Windows Treiberinstallation. C Clean Treiber-Hilfsprogramm: Eigenständiges Hilfsprogramm zum Säubern des Treibers, das alte Treiber vollständig entfernt. Windows™ BS-Treiber: Druckertreiber, die gestatten, dass Anwendungen auf Windows Betriebssystemen ausgeführt werden, um auf CognitiveTPG-Drucker zu drucken.

  • Seite 74: Kapitel: Verbrauchsmaterial

    10. Kapitel: Verbrauchsmaterial 10. Kapitel: Verbrauchsmaterial Bitte lesen Sie sich den Online-Medienleitfaden durch, wenn Sie mehr über Verbrauchsmaterial wissen möchten, das mit allen Druckermodellen der C-Seria kompatibel ist. Kompatible Medien CognitiveTPG verfügt über eine große Auswahl an Etiketten, Anhänger und Farbbändern zur Verwendung mit unseren Thermodruckern.
  • Seite 75 10. Kapitel: Verbrauchsmaterial Breite (Zoll) Länge (Zoll) Fomulierung Druckerkompati- Lagerteil Teil-Nr. bilität 5512 Wachs Del Sol/ C-Serie 04-00-0044-01 4,25 5512 Wachs Del Sol/ C-Serie 04-00-0041-01 6500 Wachs C-Serie 04-00-0046-01 5512 Wachs/Harz Del Sol/ C-Serie 04-00-0044-03 4,25 5512 Wachs/Harz Del Sol/ C-Serie 04-00-0041-03 6500 Wachs/Harz...

  • Seite 76: Kapitel: Reinigung Und Vorbeugende Wartung

    11. Kapitel: Reinigung und vorbeugende Wartung 11. Kapitel: Reinigung und vorbeugende Wartung Drucker der C-Serie bieten außergewöhnlichen Service bei minimaler Wartung. CognitiveTPG empfiehlt die regelmäßige Reinigung des Druckers mit CognitiveTPG Druckerteilen und Reinigungsmitteln. Reinigungsanweisungen Reinigungsmittel für die C-Serie Teil-Nr. Größe (Zoll/cm) Artikel pro Packung Beschreibung 14-00-0002...

  • Seite 77: Entfernen Und Austausch Des Druckkopfanordnung

    11. Kapitel: Reinigung und vorbeugende Wartung 2) Reinigen Sie den Druckkopf (A), die Abdruckplatte (B) und die Indexsensoren (C und D) mit einem weichen, fusselfreien Tuch, das mit 99%-igem Isopropylalkohol getränkt ist. 3) Schalten Sie den Drucker ein und drücken auf die Taste FEED, um alle Seiten der Walze zu reinigen.

  • Seite 78: Austausch Der Druckkopfanordnung

    11. Kapitel: Reinigung und vorbeugende Wartung 3) Entfernen Sie die Schraube, die den grünen Draht in der Halterung befestigt. 4) Entfernen Sie den Druckkopfkabelbaum vom Druckkopf und den zweiadrigen LED- Kabelbaum vom LED-Anschluss. Austausch der Druckkopfanordnung HINWEIS: INNERHALB DER GARANTIEZEIT MUSS DER BENUTZER DIE DRUCKER DER C-SERIE AN EINE AUTORISIERTE WERKSTATT SENDEN.
  • Seite 79 11. Kapitel: Reinigung und vorbeugende Wartung 2) Ziehen Sie den Kabelbinder durch die Öffnung in der Druckkopfhalterung und um alle Drähte. 3) Kabelbinder wie abgebildet positionieren und anziehen. Überschüssige Enden abschneiden. 4) Sichern Sie das Erdungskabel an der Halterung und achten darauf, dass die Sicherungsscheibe zwischen Kabelschuh und Abschirmungshalterung angebracht wird.
  • Seite 80 11. Kapitel: Reinigung und vorbeugende Wartung 5) Bringen Sie die Federn über den Federführungen an der Halterung an, dann schieben Sie die rechte Stützlasche der Druckkopfhalterung über dem Mechanismus auf der rechten Seite der Druckkopfträgerplattform an. 6) Drehen Sie die linke Seite des Druckkopfs mit der rechten Seitenlasche auf der Plattform nach vorn, damit er vom linken Druckkopfplattformträger frei ist.

  • Seite 81: Entfernen Und Austausch Des Walzensatzes

    11. Kapitel: Reinigung und vorbeugende Wartung 8) Achten Sie darauf, dass der Druckkopf sich frei bewegen kann, indem Sie die Mitte der Druckkopfanordnung nach oben drücken. Die Druckkopfanordnung sollte sich frei und gleichmäßig bewegen, bis die Federn vollständig zusammengedrückt sind. Ist dies nicht der Fall, prüfen Sie, ob sich die Kabel bei der Bewegung des Druckkopfs verheddern.
  • Seite 82 11. Kapitel: Reinigung und vorbeugende Wartung 2) Heben Sie das Gehäuse etwas von der Seite der Blende ab. Dann heben Sie die Blende hoch und vom Drucker ab. 3) Entfernen Sie die drei Schrauben, wie angegeben. 4) Entfernen Sie die beiden Schrauben auf der Rückseite des Druckers.
  • Seite 83 11. Kapitel: Reinigung und vorbeugende Wartung 5) Entfernen Sie die Medienführungen, indem Sie die vier Schrauben entfernen, die die Bodenplatte der Medienführung halten. 6) Entfernen Sie das Getriebe der Medienführung und legen sie beiseite. Lösen Sie die beiden Schrauben, die nach Entfernen der Führungen zu sehen sind. 7) Suchen und entfernen Sie die Schraube hinter dem unteren Schalter auf der rechten Seite des Mechanismus.
  • Seite 84 11. Kapitel: Reinigung und vorbeugende Wartung 8) Drücken Sie das Gehäuse leicht auseinander und heben es nach hinten und oben vom Drucker weg. Um den unteren Teil des Gehäuses zu öffnen, lesen Sie „Reparatur des Mechanismus und GMC“ in der Reparaturanleitung. Entfernen Sie Mechanismus und GMC, um das Gehäuseunterteil zu öffnen.

  • Seite 85: Austausch Der Walzenanordnung

    11. Kapitel: Reinigung und vorbeugende Wartung 11) Heben Sie das Gehäuse etwas von der linken Seite der Walze ab. Schieben Sie die linke Seite der Platte aus dem Kunststoff-Schnappverschluss zur Vorderseite des Druckers hin. ACHTUNG: ACHTEN SIE DARAUF, DAS SIE LAGER VON DER RECHTEN SEITE DER WALZE NICHT VERLIEREN.
  • Seite 86 11. Kapitel: Reinigung und vorbeugende Wartung 2) Heben Sie das Gehäuse etwas von der linken Seite der Walze ab. Schieben Sie die linke Seite der Walze in ihren Kunststoff-Schnappverschluss. 3) Schieben Sie das rechte Walzenlager in den Kunststoff-Schnappverschluss. Achten Sie darauf, dass sich die Walze im Lager dreht. Es gibt etwas Widerstand aufgrund der Getriebe und des Motors.
  • Seite 87 11. Kapitel: Reinigung und vorbeugende Wartung 5) Drücken Sie das Gehäuse vorn etwas auseinander und beginnen, es auf der Basis nach vorn zu schieben. Achten Sie darauf, dass der grüne Erdungsdraht wie rechts zu sehen in den Hohlraum des Gehäuses (siehe Abbildung). 6) Stellen Sie sicher, dass sich die Schalteröffnung wie in der Abbildung am Gehäuse über dem Hauptschalter befindet.
  • Seite 88 11. Kapitel: Reinigung und vorbeugende Wartung 8) Bringen Sie die Schraube des Mechanismus auf der rechten Seite des Mechanismus hinter dem unteren Schalter an. Auf 0.339 Nm Drehmoment anziehen. 9) Öffnen Sie die Unterseite des Druckers und installieren und bringen die drei Schrauben wie abgebildet an.
  • Seite 89 11. Kapitel: Reinigung und vorbeugende Wartung 11) Separieren Sie das Gehäuse etwas und bringen die Frontblende an. 12) Lassen Sie das Gehäuse einrasten und sorgen für guten Sitz zwischen den beiden Seiten des Gehäuses und der Frontblende. 13) 13) Bringen Sie die beiden Blendenschrauben wie abgebildet an. Auf 0.339 Nm Drehmoment anziehen.

  • Seite 90: Kapitel: Support

    12. Kapitel: Support 12. Kapitel: Support Kontaktieren des Kundendienstes Wenn Sie technische Hilfe für Ihren Drucker der C-Serie benötigen und die Vorschläge für die Fehlerbehebung in dieser Anleitung oder auf unserer Online- Fehlerbehebungsanleitung (http://www.cognitivetpg.com/support/troubleshoot) do das Problem nicht beheben, beziehen Sie sich bitte auf folgende Supportleistungen, um Hilfe zu erhalten.

  • Seite 91: Index

    Index Index LCD-Bedienfeld 2 LCD-Menüstruktur 8 Abwickelkupplung 5 LED-Betriebsanzeige 2 Abwickelspindel 5 LED-Bereitschaftsleuchte 2 Administrator 36 Anschlüsse 10 Anzeigen 10 Medien einlegen 21 Automatische Adresse 49 Medienführung 3 Menünavigation 7 Microsoft Word 54 Betriebsanforderungen 9 Netzwerk-Supportmaterial 52 CPL-Programmierung 53 Programmierhandbuch 1 DHCP 49 Drucker-Setup 9 Druckeranforderungen 9...
