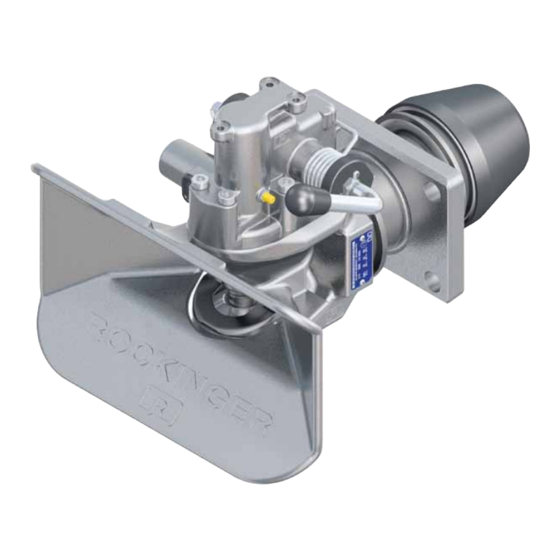

Rockinger RO 400 Montage- Und Betriebsanleitung
Vorschau anzeigen
Andere Handbücher für RO 400:
- Montage- und betriebsanleitung (16 Seiten) ,
- Montage- und betriebsanleitung (32 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Rockinger RO 400
Inhaltszusammenfassung für Rockinger RO 400

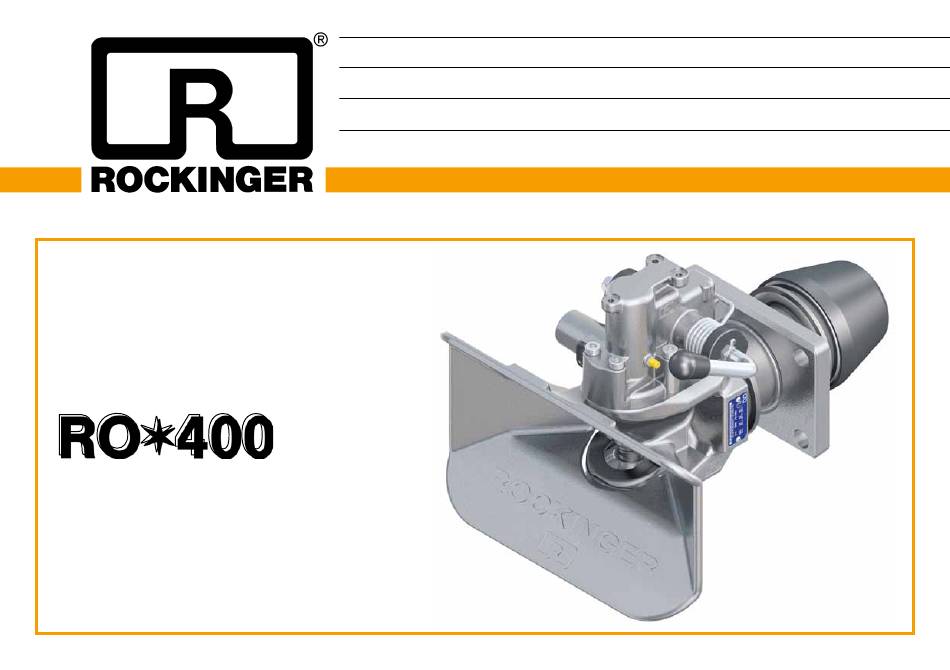

- Seite 1 Montage- und Betriebsanleitung Installation and operating instructions Instructions de montage et d’utilisation Member of JOST World Modellreihe Series Type Vollautomatische Anhängekupplung Automatic Trailer Coupling Attelage de remorque entièrement automatique...
-
Seite 2: Inhaltsverzeichnis
Beim Anbau der Anhängekupplung sind die Regelung ECE 55 R-01 insbesonders Anhang 7 und die einschlägigen nationalen Vorschriften Technische Daten zu beachten. 16 – 17 Die Montage- und Betriebsanleitung ist im Fahrzeug mitzuführen. Aufrüstsätze Technische Änderungen vorbehalten! ROCKINGER Member of JOST World... -
Seite 3: Sicherheitshinweise
Die Fernanzeige entlastet den Fahrer nicht von der vorgeschriebenen Enthält zusätzliche wichtige Informationen. Abfahrtskontrolle. Vor Fahrtantritt ist u.a. der Kupplungszustand der mechanischen Verbindungseinrichtung von Zugmaschine und Anhän- ger zu prüfen. ROCKINGER ROCKINGER Member of JOST World Member of JOST World... -
Seite 4: Sicherheitshinweise Wartung
Die Montage muss unter Beachtung der einschlägigen Unfallverhü- tungsvorschrift und den technischen Regeln für mechanische Einrich- tungen erfolgen. x Es dürfen nur original ROCKINGER Bauteile verwendet werden. x Hinweise des Fahrzeugherstellers und deren Aufbaurichtlinien sind zu beachten, z. B. Befestigungsart, Freiräume usw. -
Seite 5: Montage
1. Montage Montage technischer Stand 1 01 Abschlusskappe 02a Zylinderschraube 02b Distanzhülse 02c Sechskantmutter 03 Sechskantmutter 04 Konusscheibe 05 Gummifeder 06 Federkappe 07 Befestigungslager 0T Traverse 08 Federkappe 09 Gummifeder 10 Körper mit Zugstange Abb. 1 ROCKINGER Member of JOST World... -
Seite 6: Vor Dem Einbau
Hinweis: Von diesen Angaben evtl. abweichende Schrauben- und Mutternqualität der Fahrzeughersteller beachten! Achtung: Schraubenköpfe müssen zur Kupplungskopfseite (Schluss querträgeraußenseite) zeigen, um die Beweglichkeit der Kupplung nicht zu beeinträchtigen. Schraubenkopf- und Mutternauflage müssen eben, sauber und schmutzfrei sein. ROCKINGER Member of JOST World... - Seite 7 1. Montage Anziehdrehmomente der Schrauben am Befestigungslager Kupplungs- Schrauben Schlüssel- Anziehdreh- ROCKINGER ausführung größe weite moment Schraubensatz (Nm) Bestell-Nr. M 20 70971 M 16 70952 M 14 70970 Einstellwert, Schrauben mit Drehmomentschlüssel nach DIN EN ISO 6789, Klasse A oder B anziehen Klemmlänge K (s.
- Seite 8 Achtung: Vor dem Überlackieren die Kupplung schliessen und unbedingt den Kupplungsbolzen abdecken oder einfetten. Nach dem Lackieren den Kupplungsbolzen säubern und neu nachfetten. Einstellwert, Schrauben mit Drehmomentschlüssel nach DIN EN ISO 6789, KLasse A oder B anziehen ROCKINGER Member of JOST World...
-
Seite 9: Bedienung
Es besteht Unfallgefahr! In diesem Zustand darf nicht mit dem Anhänger gefahren werden. Abhilfe: – LKW-Zug strecken (ca. 1 m nach vorn ziehen und zurückfahren) Abb. 4 – danach erneut kontrollieren. Aufrüstsatz Fernanzeige zum nachträglichen Einbau lieferbar ROCKINGER Member of JOST World... -
Seite 10: Kupplung Von Hand Schließen
Kupplungsbolzen) reicht nicht aus. Abhilfe: Zugösendicke und Auflagering der Kupplung überprüfen 2.2 Kupplung von Hand schließen (z. B. für Abschleppseil) Kupplungsbolzen mit geeignetem Werkzeug anheben. Achtung: Nicht mit der Hand in den Bolzenbereich fassen! Verletzungsgefahr! ROCKINGER Member of JOST World... -
Seite 11: Wartung
Nach dem Reinigen Kupplungsbolzen und Auflagering nachfetten Bei Reparaturen an der Kupplung (z. B. Kupplungsbolzenwechsel) Folgendes beachten: x Altes Fett entfernen x Zum Nachschmieren Mehrzweckfett (NLGI: 2, Temperatur bereich – 40h bis 120hC) verwenden. ROCKINGER Member of JOST World... -
Seite 12: Prüfung
Achtung: 1,5 mm Lagerspiel entsprechen ca. 3 mm Höhenspiel am Kupplungskopf. Kupplungsbolzen: Abnutzung mittels ROCKINGER Prüflehre (Bestell-Nr. ROE 57026) ermitteln (s. Abb. 8). Der Durchmesser des balligen Teils darf 36,5 mm nicht unterschreiten, andernfalls ist der Kupplungsbolzen auszutauschen. Abb. 8... - Seite 13 — Kupplung schließen (s. P. 2.2) Das Höhenspiel am Kupplungsbolzen (s. Abb. 9) darf max. 2 mm betragen. Untere Buchse: Abnutzung mittels ROCKINGER Prüflehre ermitteln (Bestell-Nr. ROE 57290). Der Innendurchmesser der unteren Buchse darf nicht mehr als 31,5 mm betragen.
- Seite 14 Sollte ein Spiel vorhanden sein, lässt sich dieses durch Spreizen des Haltebleches, mit einem Schraubendreher (M) herausnehmen (S = 0). Einstellwert, Schrauben mit Drehmomentschlüssel nach DIN EN ISO 6789, Klasse A oder B anziehen ROCKINGER Member of JOST World...
-
Seite 15: Technische Daten
400-G 145 montieren 1 55 R-01 0352 Typ RO 400-G 135 für Zugösen 40 Flanschgröße gemäß DIN 74054 und ECE-Klasse S ECE R 55-01 Größe KL max. (mm) (mm) (mm) (mm) (mm) (mm) (mm) Position Typenschild ROCKINGER Member of JOST World... -
Seite 16: Aufrüstsätze
Artikel-Nr. Aufrüstsatz Fernanzeige Artikel-Nr. Pneumatische Fernbedienung kraftunterstützt öffnend Fernanzeige elektronisch (RI-E) ROE 71546 und schließend (RC-PC) ROE 71461 Fernanzeige elektrisch (RI-BC) ROE 71654 Mechanische Fernbedienung (RC-BM) ROE 71676 Fernanzeige elektrisch – Heck (RI-BR) ROE 71701 ROCKINGER Member of JOST World... - Seite 17 JOST Werke Deutschland GmbH · Siemensstr. 2, D-63263 Neu-Isenburg · Tel. +49 (0) 61 02 2 95 - 0 · Fax +49 (0) 61 02 2 95 -298 · www.jost-world.com MuB 016 007 M20 (REV 01) 01/2021...
