RADICAL R-C10-RV1 Montageanleitung

MONTAGEANLEITUNG R-C10-RV1/R-C10-RV2
Hauptmerkmale
• Kompakte Universal Rückfahrkamera
• Automatischer Tag und Nacht Modus mit IR Nachtsicht LED's
• 2-teiliges auftrennbares Systemkabel mit 6.0m + 2.0m Längen
• Vertikaler Bildausschnitt ist am Kameragehäuse manuell einstellbar
• 12V Spannungsversorgung wahlweise auf Kamera- oder Geräte-Seite
Housing Rearcamera
Technische Spezifikationen:
Kamerasystem: H7440H ¼ Inch / 6,4 mm
Brennweite Linse: f1.6
TV System: PAL/NTSC
Native Sensor Aufl ösung: 733 (H) x 493 (V) Pixel
Aufl ösung Ausgangssignal: > 600 TV Linien
Bildwiederholrate: 60 Felder/Sek.
Signal/Rauschabstand: > 45 dB
Beschreibung:
Die RADICAL R-C10-RV1/R-C10-RV2 Rückfahrkamera ist zur universellen Nutzung entwickelt und lässt sich
aufgrund der kompakten Bauform bei vielen Fahrzeugen einfach nachrüsten. Der vertikale Bildausschnitt ist am
Kameragehäuse manuell einstellbar.

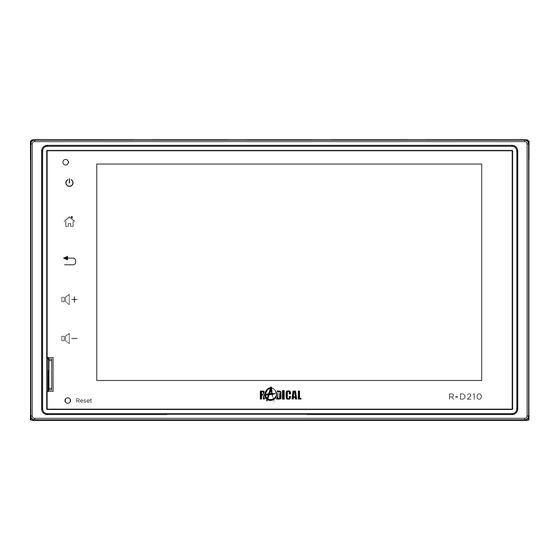

Dieses Produkt ist kompatibel mit einer großen Auswahl an 2-DIN A/V Gerätemodellen des Nachrüstmarkts und
der RADICAL Produktlinie mitsamt den RADICAL-2-DIN Infotainern und Naviceivern.
BITTE BEACHTEN:
• Fahrzeuge neueren Datums verwenden zur Stromversorgung der Fahrzeugaussenbeleuchtung eine über PWM
Taktung generierte (pulsierende) Spannung, welche für Bildsensor/Videoelektronik ungeeignet ist, bzw. Funktions-
oder Bildstörungen zur Folge hat.
• Verwenden Sie ausschließlich das mitgelieferte Anschlusskabel. Bei Nichtbeachtung erlischt Ihr Garantieanspruch.
• Die Kamera ist nach der DIN EN Schutzklasse IP69K zu 100% vor dem Eindringen von Schmutz- und Salzwasser
geschützt. Sollte die Kamera jedoch Hochdruckwasser-Reinigungsgeräten (Dampfstrahl) ausgesetzt werden,
könnten die Dichtungen beschädigt werden und Wasser eindringen. Es ist daher ein Abstand von mind. 100 cm
von der Strahldüse einzuhalten.
Installieren Sie die Kamera in die Halterung Ihrer Nummernschildbeleuchtung. Entfernen Sie dazu die Halterung und
bohren ein Loch mit Ø 6,5 mm Durchmesser. Führen Sie das Kabel durch das Loch und befestigen Sie die Kamera mit
dem Klebepad am Fahrzeug. Verlegen Sie das Kabel zum Steuergerät nach vorne und schliessen Sie das Kabel an den
Cinch (RVBS) RVC Eingang an.
RADICAL Bohrturmweg 1 CH-5330 Bad Zurzach Switzerland
EU Legal Representative: ACR S & V GmbH Industriestraße 35 D-79787 Lauchringen Germany

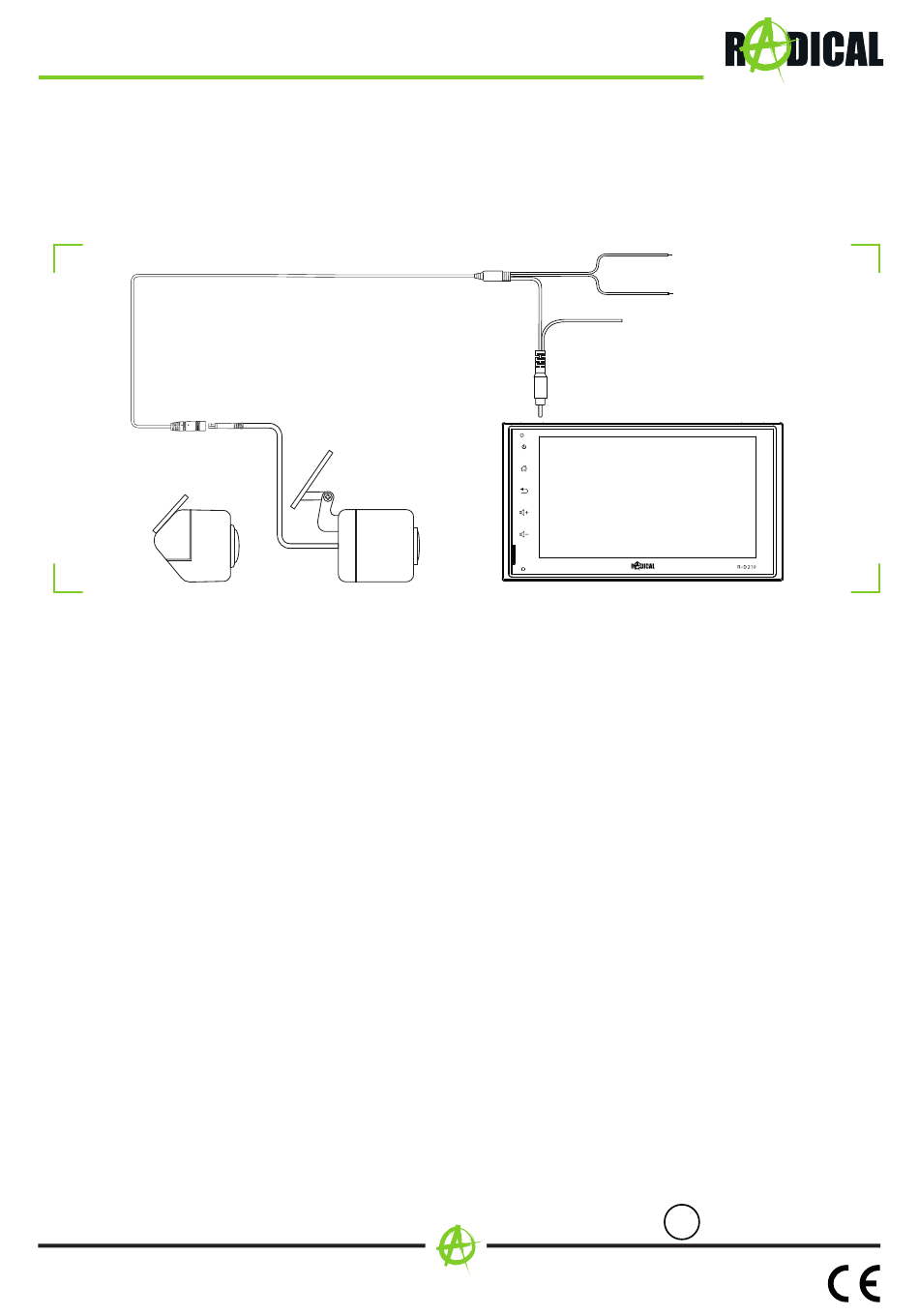

6.0 m
2.0 m
Housing Rearcamera
Red: Optional CAM PWR (+12V)
Video Out
(connect to Moni-/Naviceiver)
Reset Reset
Video Ausgang: 1.2 Vp-p, 75 Ohm CVBS
Weißabgleich: Automatisch
Belichtungskompensation: Automatisch
Helligkeitsabgleich: Automatisch
Synchronisation: Automatisch
Spannungsversorgung: DC 12V
Stromverbrauch: 65mA (DC12V) / ≤ 780mW
Betriebstemperatur: -15°C~+60°C
Red: CAM PWR (+12V)
Black: GND
E
13 10R-05 15081
RevA
