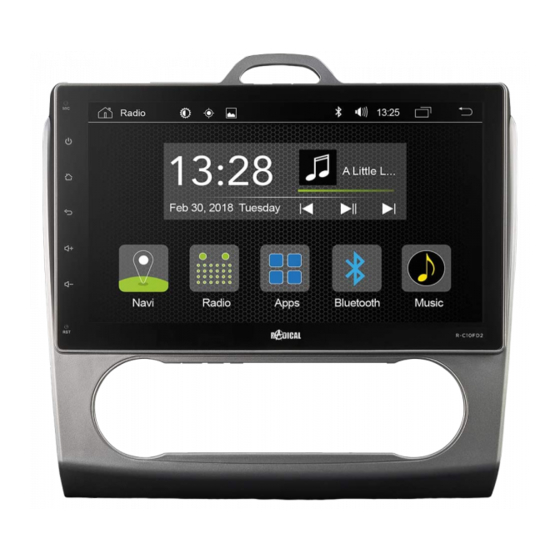

  • Seite 2 Der Einbau des Radical-Geräts sollte von einem autorisierten Fachhändler durchgeführt werden. Zur Montage werden spezifische Kenntnisse und Werkzeuge benötigt. Unsachgemässer Einbau kann zu Schäden am Fahrzeug und am Radical-Geräts führen. HINWEIS: Das R-C10FD2 Gerät eignet sich für Fahrzeuge mit Klimaautomatik. Sonst sind keine weiteren Einschränkungen bekannt. LIEFERUMFANG: Artikel...
  • Seite 3 EINBAUBEISPIEL FORD Focus II mit Klimaautomatik DEMONTAGE UND VORBEREITUNG: 1. Ziehen Sie den Plastikrahmen an der unteren Seite leicht nach vorne, um sie von der Multimediabedieneinheit zu lösen. Benutzen Sie dafür das Montagewerkzeug Kunstoffgriff (10) Lösen Sie mit Hilfe eines Kreuzschraubenziehers die vier Befestigungsschrauben des Originalradios..

  • Seite 4: Installation

    2. Verlegen Sie die USB- Verlängerungskabel (Nr. 5, 6) vom Radioschacht an die von Ihnen gewünschte Stelle. 3. Verbinden jeweilige Hauptanschlusskabel (Nr. 11) des Radical- Geräts (Nr. 1) mit dem Stecker des Fahrzeugs schließen Verriegelungsmechanismus des Steckers. Verbinden Sie anschließend das CAN-BUS Interface (Nr.
  • Seite 5 5. Verlegen diversen Anschlusskabel Radical-Geräts sorgfältig unteren Bereich Radioschachts. Schieben Sie anschliessend Radical-Gerät vorsichtig dosierter Kraftaufwendung zurück in den Radioschacht. Drücken Sie den R-C10FD2 soweit nach innen, bis Sie hören wie die Verriegelung einklickt. Der Einbau des R-C10FD2 ist hiermit beendet.
  • Seite 6 ANSCHLUSSSCHEMA:...
  • Seite 7 Incorrect installation can cause damage to the vehicle and the Radical device. CAUTION: The R-C10FD2 is suitable for vehicles equipped with automatic A/C control panel. Else no other limitations are known. THE KIT INCLUDES:...
  • Seite 8 EXAMPLE OF INSTALLATION FORD Focus II with automatic A/C control panel REMOVAL WORK AND PREPARATION: 1. Pull the plastic frame slightly forward on the bottom side to release it from the multimedia control unit. Assembly Tool: Plastic Handle (10) 2. Using a Phillips screwdriver, loosen the four mounting screws of the original radio.
  • Seite 9 6) from the radio bay to your preferred position. 3. Connect one of the main connection cables (No. 11) of the Radical device (No. 1) to the Plug connector of the car and close its locking mechanism. Following this, connect the CAN bus interface (No.
  • Seite 10 5. Neatly arrange the wires to the side, making room for the Radical device. Carefully slide it into the radio slot. Push back the R-C10FD2 until you hear the clicking sound of the latching mechanism. The installation of your R-C10FD2 is now...

  • Seite 11: Connection Diagram

    CONNECTION DIAGRAM: Radical by ACR Brändli & Vögeli AG – Bohrturmweg 1 – CH-5330 Bad Zurzach – Schweiz/Switzerland – www.my-radical.com EU Legal Representetive: ACR S&V GmbH Industriestrasse 35 – D-79787 – Germany RevA...
