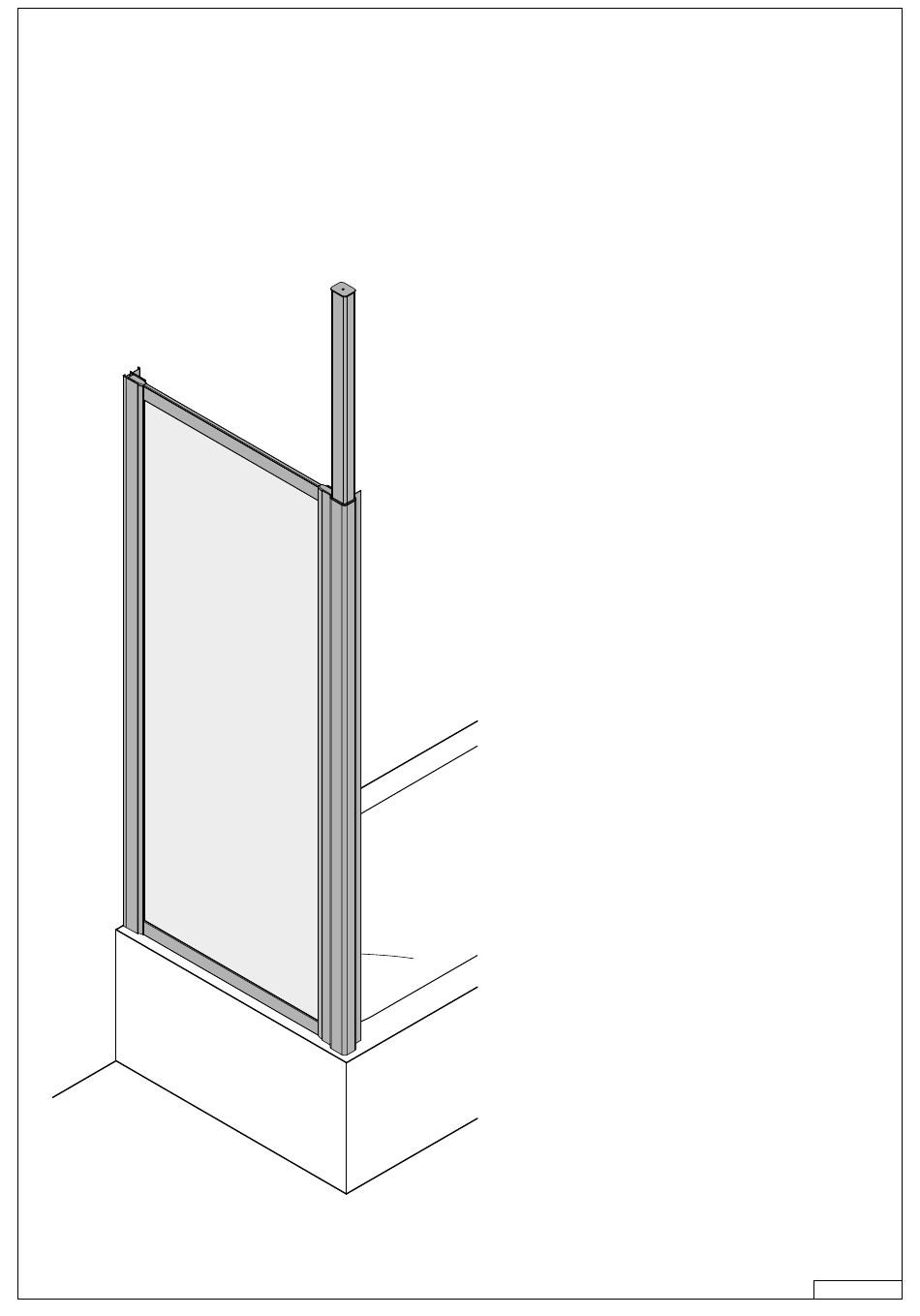

- Seite 1 Seitenteil zu Wannenklappwand side panel for folding shower screen Montageanleitung D049.3 Assembly Instruction D049.3 D049.3 - 1...
- Seite 2 106537 1 x ø4,2x50 106538 5 x ø3,5x9,5 100888 5 x 100230 Achtung: Montagepaket kann mehr Teile enthalten, als zum Aufbau benötigt werden. Possibly more assembly components are included than necessary. TX20 ø 6 mm L=600mm L=2000mm D049.3 - 2...
- Seite 3 Anleitung für linke Beschlagseite (Ansicht von innen) dargestellt. Für rechte Beschlagseite, spiegelgleicher Aufbau. Instructions shown for the left side fi tting (view from inside). For right side fi tting, mirror structure. D049.3 - 3...
- Seite 4 Variante 1 variant 1 Ausgleichschiene von Klappwand abziehen! Pull the compensation profi le off the shower screen! Ø 6mm Ø 6x50mm Ø 4,2x50mm TX20 D049.3 - 4...
- Seite 5 Variante 2 variant 2 Ausgleichschiene von Klappwand abziehen! Pull the compensation profi le off the shower screen! Ø 6mm Ø 6x50mm Ø 4,2x50mm TX20 D049.3 - 5...
- Seite 6 D049.3 - 6...
- Seite 7 Ø 6mm Ø 6x50mm Ø 4,2x50mm TX20 D049.3 - 7...
- Seite 8 Ø 3mm Ø 3,5x9,5mm TX20 Ø 3mm Ø 3,5x9,5mm TX20 D049.3 - 8...
- Seite 9 Only with plastic glass: remove foil on the insides and outsides! Für den entsprechenden Untergrund geeignetes Silikon verwenden. Oberfl äche vor dem Silikonieren gründlich reinigen (fettfrei). Use suitable silicone for the respective base material. Thoroughly clean the surface prior to using silicone. D049.3 - 9...
- Seite 10 Für den entsprechenden Untergrund geeignetes Silikon verwenden. Oberfl äche vor dem Silikonieren gründlich reinigen (fettfrei). Use suitable silicone for the respective base material. Thoroughly clean the surface prior to using silicone. ~10cm D049.3 - 10...
