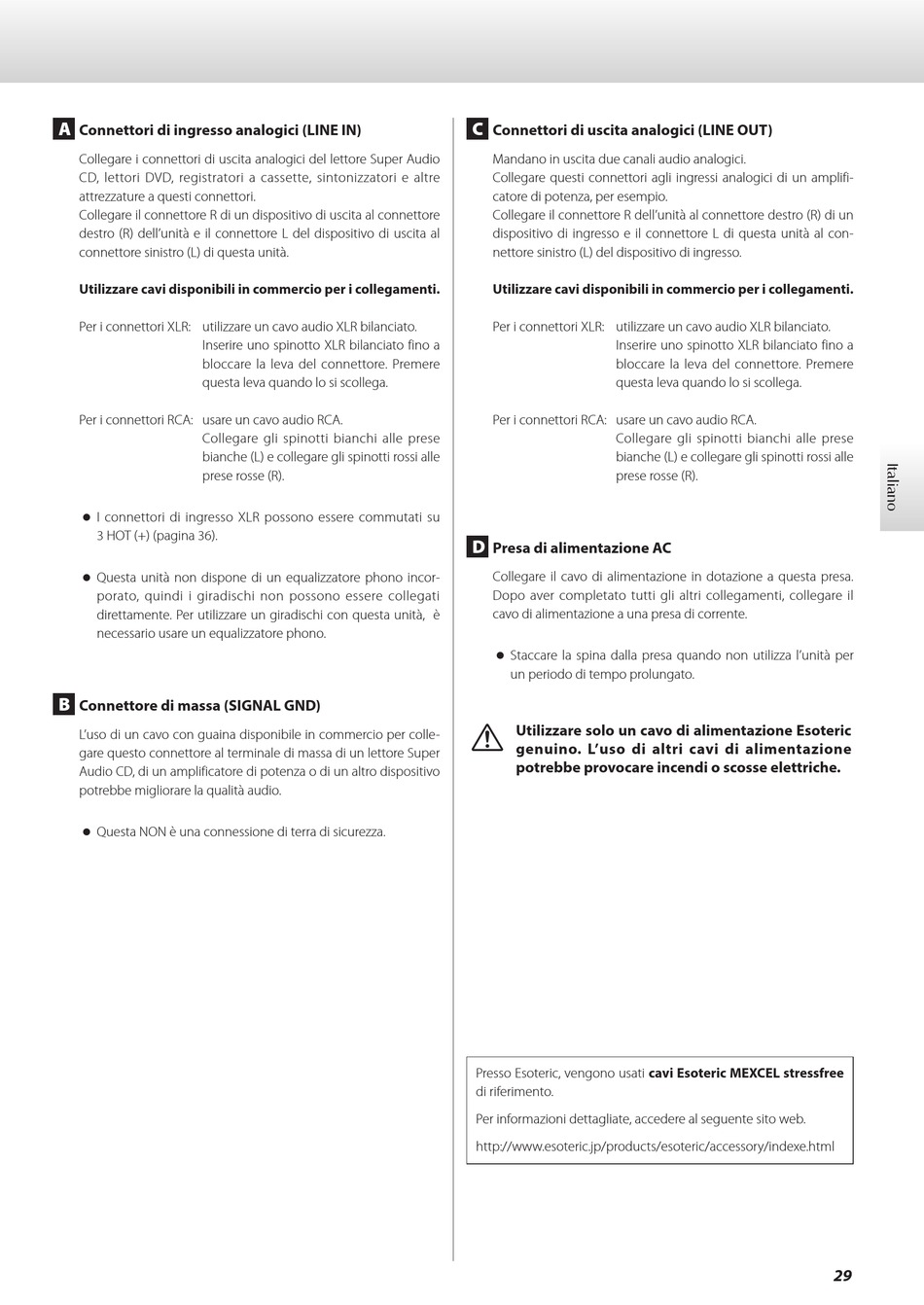

Teac ESOTERIC C-02X Linestage Bedienungsanleitung Seite 29

A
Connettori di ingresso analogici (LINE IN)
Collegare i connettori di uscita analogici del lettore Super Audio
CD, lettori DVD, registratori a cassette, sintonizzatori e altre
attrezzature a questi connettori.
Collegare il connettore R di un dispositivo di uscita al connettore
destro (R) dell'unità e il connettore L del dispositivo di uscita al
connettore sinistro (L) di questa unità.
Utilizzare cavi disponibili in commercio per i collegamenti.
Per i connettori XLR: utilizzare un cavo audio XLR bilanciato.
Inserire uno spinotto XLR bilanciato fino a
bloccare la leva del connettore. Premere
questa leva quando lo si scollega.
Per i connettori RCA: usare un cavo audio RCA.
Collegare gli spinotti bianchi alle prese
bianche (L) e collegare gli spinotti rossi alle
prese rosse (R).
o I connettori di ingresso XLR possono essere commutati su
3 HOT (+) (pagina 36).
o Questa unità non dispone di un equalizzatore phono incor-
porato, quindi i giradischi non possono essere collegati
direttamente. Per utilizzare un giradischi con questa unità, è
necessario usare un equalizzatore phono.
B
Connettore di massa (SIGNAL GND)
L'uso di un cavo con guaina disponibile in commercio per colle-
gare questo connettore al terminale di massa di un lettore Super
Audio CD, di un amplificatore di potenza o di un altro dispositivo
potrebbe migliorare la qualità audio.
o Questa NON è una connessione di terra di sicurezza.
C
Connettori di uscita analogici (LINE OUT)
Mandano in uscita due canali audio analogici.
Collegare questi connettori agli ingressi analogici di un amplifi-
catore di potenza, per esempio.
Collegare il connettore R dell'unità al connettore destro (R) di un
dispositivo di ingresso e il connettore L di questa unità al con-
nettore sinistro (L) del dispositivo di ingresso.
Utilizzare cavi disponibili in commercio per i collegamenti.
Per i connettori XLR: utilizzare un cavo audio XLR bilanciato.
Inserire uno spinotto XLR bilanciato fino a
bloccare la leva del connettore. Premere
questa leva quando lo si scollega.
Per i connettori RCA: usare un cavo audio RCA.
Collegare gli spinotti bianchi alle prese
bianche (L) e collegare gli spinotti rossi alle
prese rosse (R).
D
Presa di alimentazione AC
Collegare il cavo di alimentazione in dotazione a questa presa.
Dopo aver completato tutti gli altri collegamenti, collegare il
cavo di alimentazione a una presa di corrente.
o Staccare la spina dalla presa quando non utilizza l'unità per
un periodo di tempo prolungato.
Utilizzare solo un cavo di alimentazione Esoteric
V
genuino. L'uso di altri cavi di alimentazione
potrebbe provocare incendi o scosse elettriche.
Presso Esoteric, vengono usati cavi Esoteric MEXCEL stressfree
di riferimento.
Per informazioni dettagliate, accedere al seguente sito web.
http://www.esoteric.jp/products/esoteric/accessory/indexe.html
29
