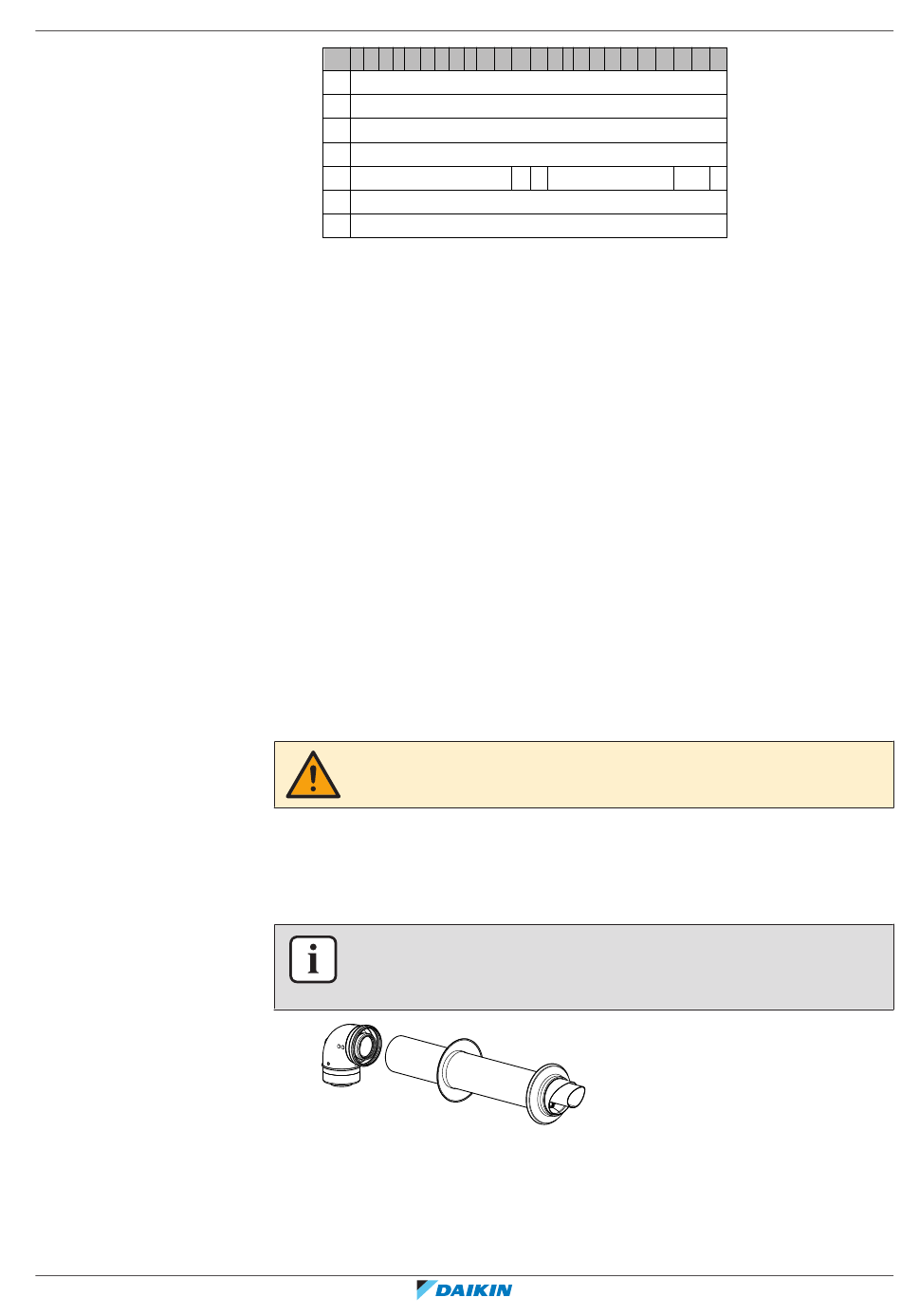

7.13.6 Position des Rauchabzugsrohrs
7.13.7 Isolierung des Gasabzugs und Lufteinlasses
7.13.8 Montieren eines horizontalen Rauchabzugssystems
EVLQ05+08CAV3 + EHYHBH05AF + EHYHBH/X08AF + EHYKOMB33AA
Daikin Altherma Hybrid-Wärmepumpe
4P355634-1F – 2020.10
D BG BA
IT
HR HU SK
C
13
C
33
C
43
C
53
C
(a)
63
C
83
C
93
a Teile des Gasabzugs/der Luftzufuhr können von Drittanbietern erworben werden.
Alle von einem externen Lieferanten gekauften Teile MÜSSEN EN14471
entsprechen.
b NICHT zulässig.
Ziehen Sie die lokalen und nationalen Vorschriften zu Rate.
An der Außenseite des Rohrmaterials kann Kondensation auftreten, wenn die
Materialtemperatur niedrig ist und die Umgebungstemperatur und die
Luftfeuchtigkeit hoch sind. Verwenden Sie 10 mm starkes feuchtigkeitsbeständiges
Isoliermaterial, wenn Kondensation auftreten kann.
Das 60/100 mm starke Rauchabzugssystem kann bis zu der in der Tabelle mit den
maximalen Rohrlängen angegebenen maximalen Länge verlängert werden.
Berechnen Sie die äquivalente Länge gemäß den Spezifikationen in dieser
Anleitung.
VORSICHT
Lesen Sie die Installationsanleitungen der bauseitigen Teile.
Der horizontale Rauchabzug MUSS unter einem Gefälle von 3° in Richtung Kessel
(50 mm pro m) installiert werden und MUSS mit mindestens 1 Halterung pro m
Länge unterstützt werden. Die beste Position der Halterung befindet sich direkt vor
dem Verbindungsstück.
INFORMATION
Flexible Rauchgasleitungen dürfen NICHT in horizontalen Verbindungsabschnitten
verwendet werden.
CZ
SI
ES PT PL GR CY IE TR
CH AT
Daikin
Daikin
Daikin
Daikin
(b) (a)
(b)
Daikin
Daikin
7
Installation
|
MT LT
LT LV UK FR
B
(a)
(b)
Referenzhandbuch für den Monteur
111
