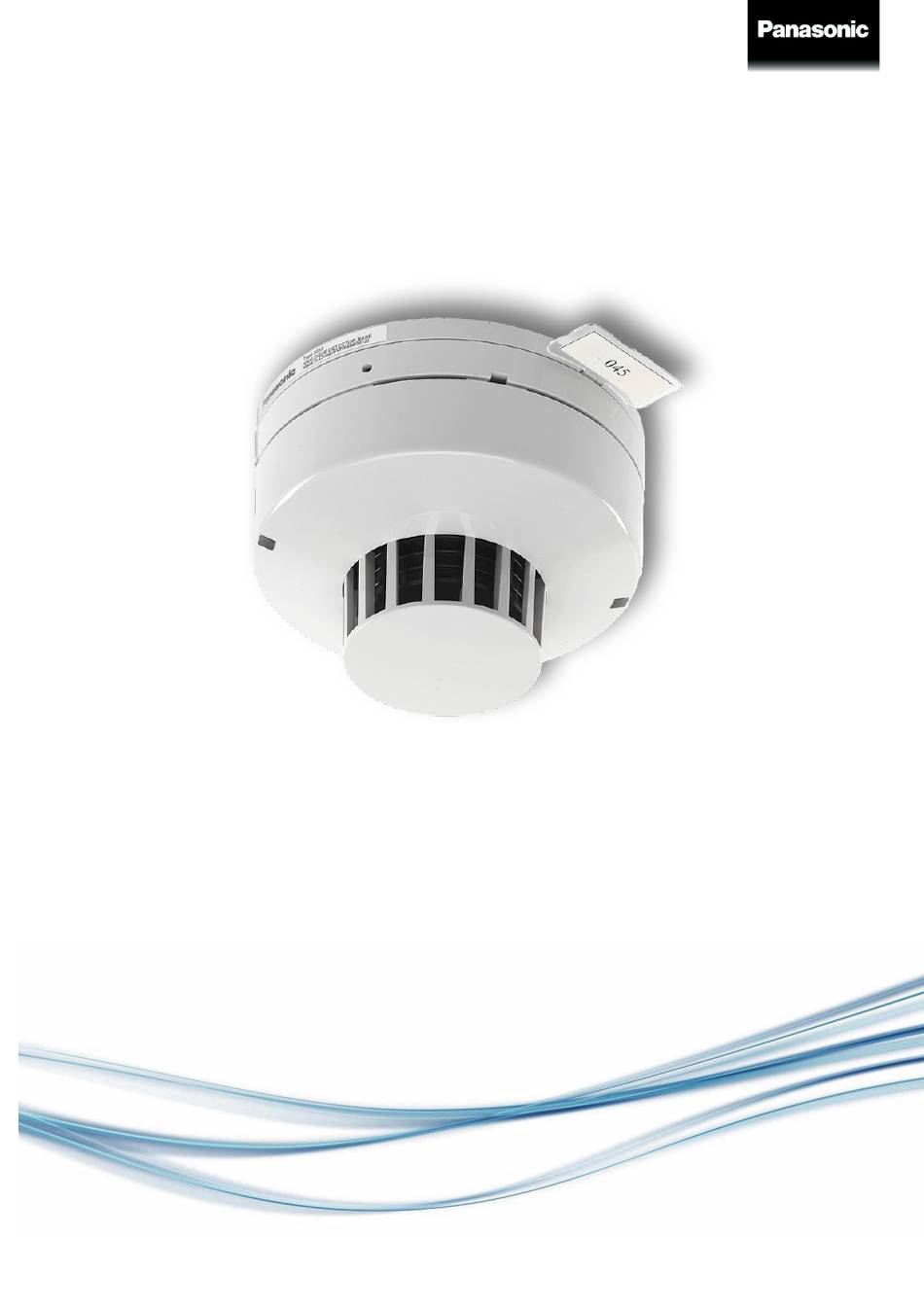

- Seite 1 PANASONIC BRANDMELDELÖSUNGEN TECHNISCHE BESCHREIBUNG 4402 MEHRSENSORMELDER CO / OPTISCH-THERMISCH...
- Seite 2 STAND: 21.09.2020 TELENOT-Dokumentnummer 6600106 Hersteller Panasonic Fire & Security Europe AB Jungmansgatan 12 SE-211 11 Malmö Schweden Tel.: +46 (0)40 697 70 00 Internet: www.panasonic-fire-security.com Deutsche Übersetzung der Original Technischen Beschreibung TECHNISCHE BESCHREIBUNG 4402 • DOKUMENT-NR.: MEW01908 • REVISION: 2...
-
Seite 3: Inhaltsverzeichnis
SELBSTTEST INTERNER BAUTEILE ..................9 PRÜFBETRIEB ........................9 LOOP-ADRESSE EINSTELLEN ................10 BETRIEBSART EINSTELLEN ................. 10 MONTAGE ......................11 ARRETIERSCHRAUBE ......................11 ANSCHLUSS UND INSTALLATION ............... 12 TECHNISCHE DATEN .................... 13 ANERKENNUNGEN .................... 14 TECHNISCHE BESCHREIBUNG 4402 • DOKUMENT-NR.: MEW01908 • REVISION: 2... -
Seite 4: Einleitung
Dieses Dokument beschreibt den manuell adressierbaren Mehrsensormelder CO / optisch-thermisch, Typnummer 4402. Das Dokument enthält Informationen über das Produkt sowie Anweisungen zu dessen Montage und Anschluss. ABKÜRZUNGEN Kohlenmonoxid Infrarot Licht emittierende Diode TECHNISCHE BESCHREIBUNG 4402 • DOKUMENT-NR.: MEW01908 • REVISION: 2... -
Seite 5: Allgemeine Beschreibung
3.1.1 PRÜFEN DER ADRESSEINSTELLUNGEN Die roten LEDs blinken in allen Betriebsarten im Sekundentakt beim Einschalten des Melders und wenn die Loop-Adresse nicht mit dem Programmiergerät 4414E eingestellt wurde, also noch „000“ lautet. TECHNISCHE BESCHREIBUNG 4402 • DOKUMENT-NR.: MEW01908 • REVISION: 2... -
Seite 6: Ir-Led
Infrarotlicht. Der Rauch gelangt durch einen Insektenfilter und ein optisches Labyrinth in die Detektionskammer. Diese Bauweise verbessert das Eindringen von Rauch und sorgt dafür, dass Dampf auf der Außenfläche kondensiert, sodass Falschalarme vermieden werden können. TECHNISCHE BESCHREIBUNG 4402 • DOKUMENT-NR.: MEW01908 • REVISION: 2... -
Seite 7: Brandmeldung
• Der Rauchverdunkelungsanstieg ist ≥ 2,5 %/m/60 s, der CO-Anstieg ist ≥ 2 ppm/60 s und der CO-Gehalt ist ≥ 5 ppm. • Der Rauchverdunkelungsanstieg ist ≥ 2,5 %/m/60 s und der CO-Anstieg ist ≥ 2 ppm/180 s. TECHNISCHE BESCHREIBUNG 4402 • DOKUMENT-NR.: MEW01908 • REVISION: 2... -
Seite 8: Alarmzwischenspeicherung
Wenn T oder ∆T unter den Alarmschwellenwert fällt, sinkt der Zählerwert jede Sekunde um 2. Rauch und Temperatur Wenn 2S+∆T den Alarmschwellenwert überschreitet, steigt der Zählerwert jede Sekunde um 1. Wenn 2S+∆T unter den Alarmschwellenwert fällt, sinkt der Zählerwert jede Sekunde um 2. TECHNISCHE BESCHREIBUNG 4402 • DOKUMENT-NR.: MEW01908 • REVISION: 2... - Seite 9 0,4 ≤ data1 < 1,4 1,4 ≤ data1 data1 = Durchschnittlicher Rauchverdunkelungswert während 60 s vor Überschreiten des Alarmschwellenwerts. data2 = Summe der Differenzen aus dem Rauchverdunkelungswert und dem Alarmschwellenwert jeder Sekunde in der Zählphase. TECHNISCHE BESCHREIBUNG 4402 • DOKUMENT-NR.: MEW01908 • REVISION: 2...
-
Seite 10: Loop-Datenausgang
In der BMZ wird eine eigene Fehlermeldung angezeigt. PRÜFBETRIEB Befindet sich der Melder im Prüfbetrieb, löst auch Rauch ohne CO die Brandmeldung aus. So kann der Melder getestet werden, ohne dass CO vorhanden sein muss. TECHNISCHE BESCHREIBUNG 4402 • DOKUMENT-NR.: MEW01908 • REVISION: 2... -
Seite 11: Loop-Adresse Einstellen
HINWEIS! Die Loop-Adresse und die Betriebsarteinstellungen müssen eingerichtet werden, bevor das Gerät mit dem Loop verbunden wird. BETRIEBSART EINSTELLEN Die Betriebsart ist auf NORMAL (M2) eingestellt und darf nicht verändert werden. TECHNISCHE BESCHREIBUNG 4402 • DOKUMENT-NR.: MEW01908 • REVISION: 2... -
Seite 12: Montage
Der Melder ist für die mechanische Arretierung mit dem Meldersockel 3312F ausgelegt. Der Lieferumfang umfasst eine Inbusschraube (1,5-mm-Inbusschlüssel ist zu verwenden). Die Öffnung für die Arretierschraube (2,5 bis 2,7 mm) muss gebohrt werden. TECHNISCHE BESCHREIBUNG 4402 • DOKUMENT-NR.: MEW01908 • REVISION: 2... -
Seite 13: Anschluss Und Installation
ANSCHLUSS UND INSTALLATION Der Melder wird in einen Meldersockel 3312F gesteckt. Der Loop wird an den Meldersockel angeschlossen. HINWEIS! Es ist kein Anschluss für den Kabelschirm vorgesehen. 3379F 3312F TECHNISCHE BESCHREIBUNG 4402 • DOKUMENT-NR.: MEW01908 • REVISION: 2... -
Seite 14: Technische Daten
-10 bis +50 °C Lagerung -25 bis +75 °C Umgebungsluftfeuchte max. 95% rel. LF (nicht kondensierend) Schutzart IP 41 Abmessungen: Ø x H 102 x 63 mm Gewicht 131 g Farbe Weiß TECHNISCHE BESCHREIBUNG 4402 • DOKUMENT-NR.: MEW01908 • REVISION: 2... -
Seite 15: Anerkennungen
ANERKENNUNGEN Anwendbare Richtlinie Anwendbare Normen Benannte Stelle EN 61000-6-3 (Störaussendung) Selbsterklärung EN 50130-4 (Störfestigkeit) RoHS EN 50581 Selbsterklärung TECHNISCHE BESCHREIBUNG 4402 • DOKUMENT-NR.: MEW01908 • REVISION: 2...
