ZEPHYR EC
DETAILS

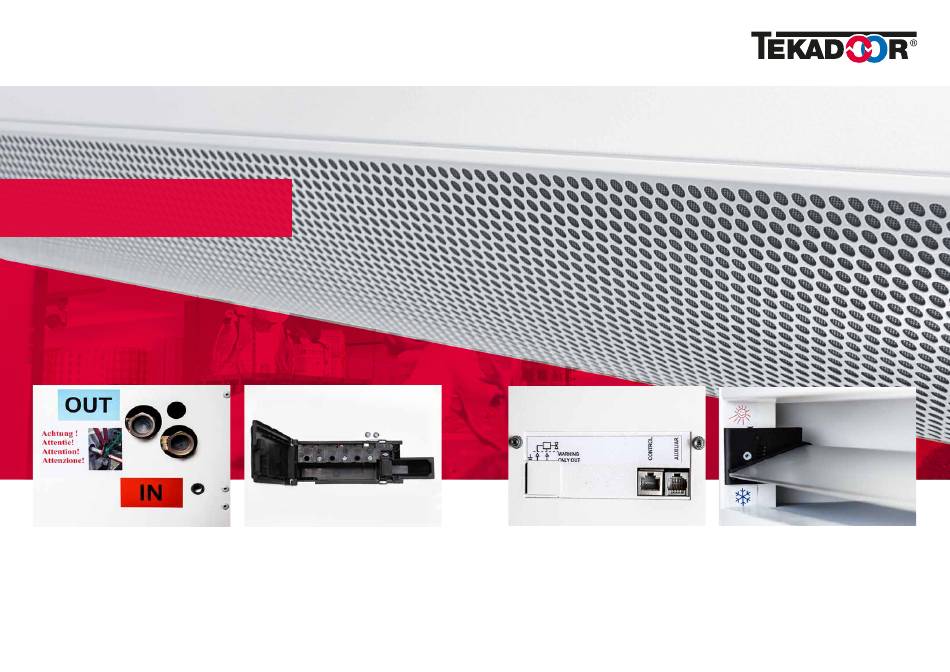

Anschlüsse
Heizungsanschlüsse – Vor- und Rücklauf - standardmäßig auf
der Geräteoberseite zum problemlosen Anschluss an das baus-
eitige Heizungssystem. (Dimension der Innengewinde ent-
sprechend Baureihe) Optional können die Anschlüsse auch
seitlich gesetzt werden.
4
Anschlussbox
Einfacher Elektroanschluss durch Anschlussbox (Spannungs-
versorgung 230 V/50Hz auf der Geräteoberseite); optional kann
diese auch seitlich gesetzt werden.
Ausnahme:
Elektrogeräte mit einer Heizleistung größer als 22,5kW.
Anschluss/Schnittstelle Datenkabel
Standardmäßige Anschlussmöglichkeiten des Datenkabels und
eines optionalen Magnetventils auf der Geräteoberseite durch
einfaches Plug & Play. Auf Anfrage kann der Anschluss versetzt
werden.
Control:
Eingang für das Datenkabel zum Bedienteil.
Auxiliar:
Ausgang zum Parallelbetrieb mit weiteren Geräten.
Ausblaslamelle
Die Abschirmleistung der Türluftschleieranlage wird durch
die Einstellung der Ausblaslamelle optimiert. Die Lamelle ist in
5 Stufen einstellbar. In der Heizperiode sollte die Ausblaslamelle
10 bis 15 Grad nach außen gerichtet sein, um ein Eindringen
kalter Außenluft zu verhindern. Dagegen sollte im Sommer-
betrieb die Lamelle nach innen gerichtet werden, damit ein
Entweichen gekühlter Raumluft verhindert wird.
5
