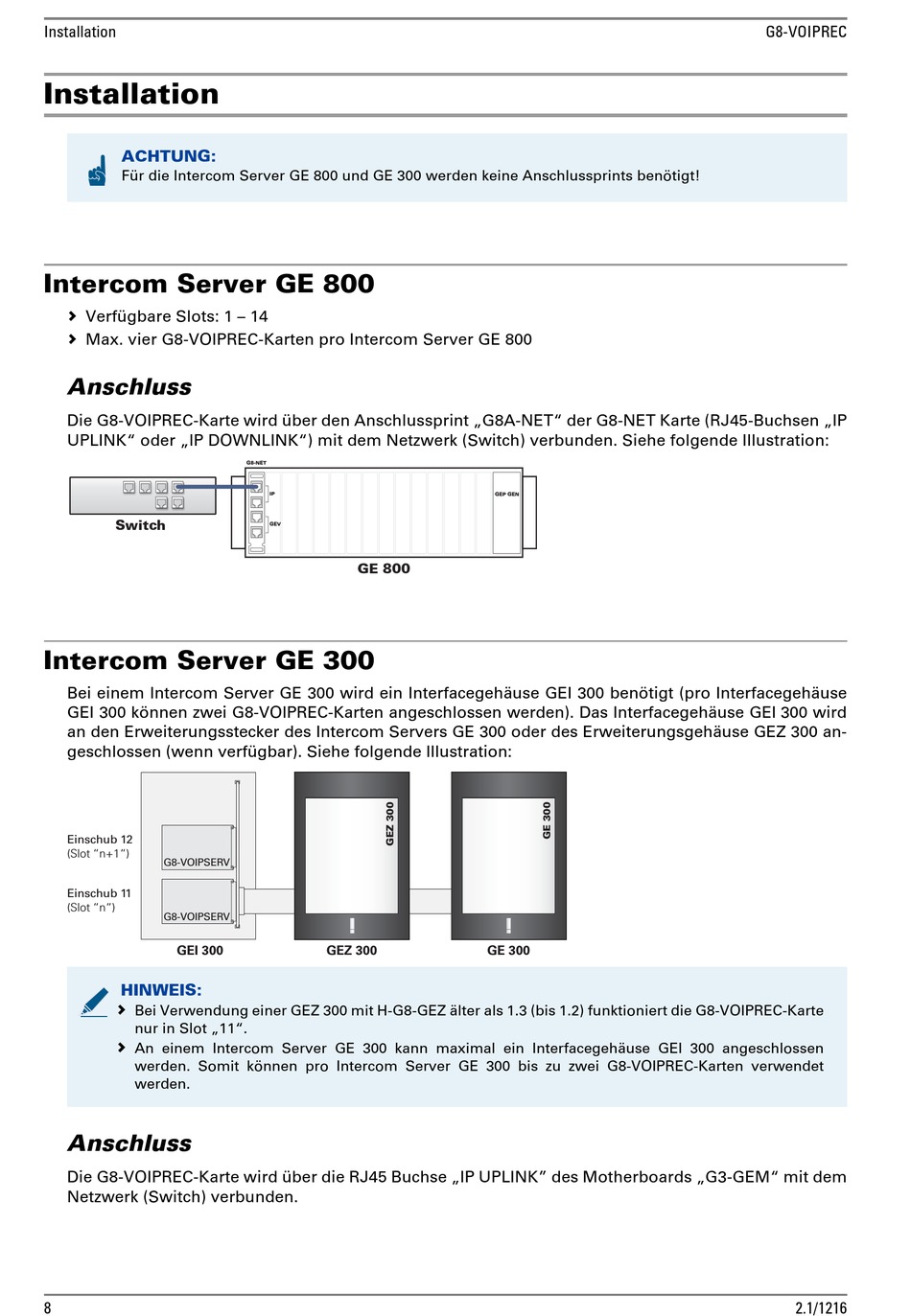

Installation
Installation
ACHTUNG:
Für die Intercom Server GE 800 und GE 300 werden keine Anschlussprints benötigt!
Intercom Server GE 800
Verfügbare Slots: 1 – 14
Max. vier G8-VOIPREC-Karten pro Intercom Server GE 800
Anschluss
Die G8-VOIPREC-Karte wird über den Anschlussprint „G8A-NET" der G8-NET Karte (RJ45-Buchsen „IP
UPLINK" oder „IP DOWNLINK") mit dem Netzwerk (Switch) verbunden. Siehe folgende Illustration:
Switch
Intercom Server GE 300
Bei einem Intercom Server GE 300 wird ein Interfacegehäuse GEI 300 benötigt (pro Interfacegehäuse
GEI 300 können zwei G8-VOIPREC-Karten angeschlossen werden). Das Interfacegehäuse GEI 300 wird
an den Erweiterungsstecker des Intercom Servers GE 300 oder des Erweiterungsgehäuse GEZ 300 an-
geschlossen (wenn verfügbar). Siehe folgende Illustration:
Einschub 12
(Slot "n+1")
G8-VOIPSERV
Einschub 11
(Slot "n")
G8-VOIPSERV
GEI 300
HINWEIS:
Bei Verwendung einer GEZ 300 mit H-G8-GEZ älter als 1.3 (bis 1.2) funktioniert die G8-VOIPREC-Karte
nur in Slot „11".
An einem Intercom Server GE 300 kann maximal ein Interfacegehäuse GEI 300 angeschlossen
werden. Somit können pro Intercom Server GE 300 bis zu zwei G8-VOIPREC-Karten verwendet
werden.
Anschluss
Die G8-VOIPREC-Karte wird über die RJ45 Buchse „IP UPLINK" des Motherboards „G3-GEM" mit dem
Netzwerk (Switch) verbunden.
8
G8-NET
IP
GEV
GE 800
GEZ 300
GEP
GEN
GE 300
G8-VOIPREC
2.1/1216
