G8-VOIPREC

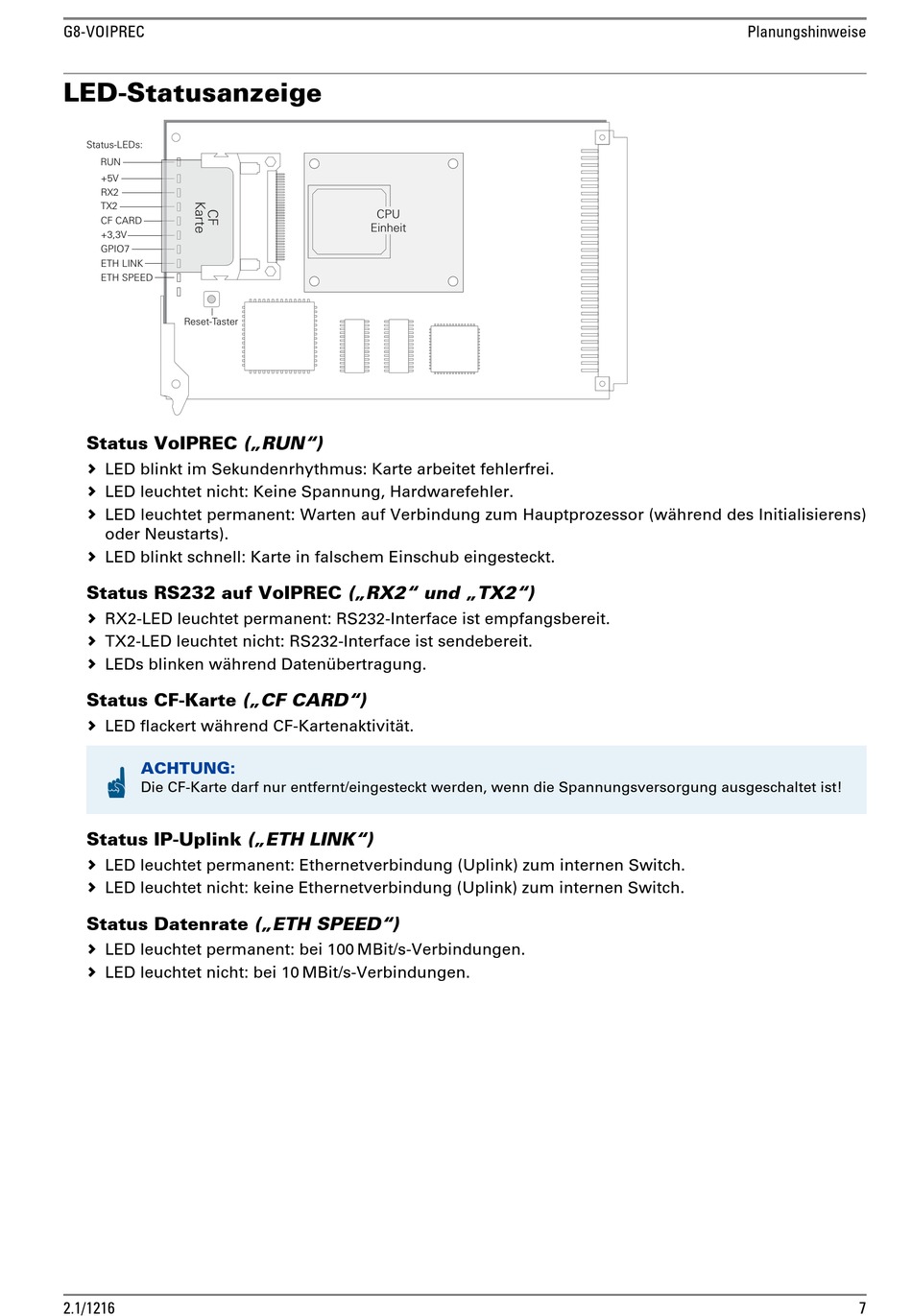

LED-Statusanzeige

Status-LEDs:
RUN
+5V
RX2
TX2
CF CARD
+3,3V
GPIO7
ETH LINK
ETH SPEED
Reset-Taster
Status VoIPREC („RUN")
 LED blinkt im Sekundenrhythmus: Karte arbeitet fehlerfrei.
 LED leuchtet nicht: Keine Spannung, Hardwarefehler.
 LED leuchtet permanent: Warten auf Verbindung zum Hauptprozessor (während des Initialisierens)
oder Neustarts).
 LED blinkt schnell: Karte in falschem Einschub eingesteckt.
Status RS232 auf VoIPREC („RX2" und „TX2")
 RX2-LED leuchtet permanent: RS232-Interface ist empfangsbereit.
 TX2-LED leuchtet nicht: RS232-Interface ist sendebereit.
 LEDs blinken während Datenübertragung.
Status CF-Karte („CF CARD")
 LED flackert während CF-Kartenaktivität.
ACHTUNG:
Die CF-Karte darf nur entfernt/eingesteckt werden, wenn die Spannungsversorgung ausgeschaltet ist!
Status IP-Uplink („ETH LINK")
 LED leuchtet permanent: Ethernetverbindung (Uplink) zum internen Switch.
 LED leuchtet nicht: keine Ethernetverbindung (Uplink) zum internen Switch.
Status Datenrate („ETH SPEED")
 LED leuchtet permanent: bei 100 MBit/s-Verbindungen.
 LED leuchtet nicht: bei 10 MBit/s-Verbindungen.
