Inhaltszusammenfassung für Commend G8-AUD

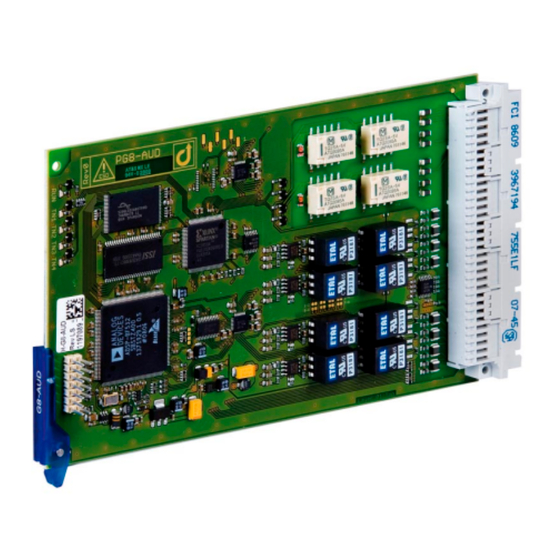

- Seite 1 PRODUKT MANUAL DEUTSCH G8-AUD VERSION 1.0/0709...
- Seite 2 G8-AUD Hinweis des Herstellers: Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie 89/336/EWG in der letztgültigen Fassung. Hierfür trägt das Gerät die CE-Kennzeichnung. Bitte bewahren Sie diese Beschreibung sorgfältig auf! Achtung: Vorsichtsmaßnahmen bei Handhabung elektrostatisch gefährdeter Bauelemente beachten. Die Montage und Installation der Intercom Server und des Zubehörs darf ausschließlich durch autorisier- tes Fachpersonal erfolgen.
-
Seite 3: Inhaltsverzeichnis
G8-AUD Inhalt Übersetzung - Fachbegriffe Anschlussprint G8A-C Anschluss GE 800 Anschluss GE 300 Planungshinweise LED-Statusanzeige Leistungsmerkmale Direkter Anschluss eines Lautsprechers Lieferumfang Systemanforderungen Technische Daten Configuration CCT Sprachaufzeichnung ICX Meldungen Installation Ausgänge Anschlussprint G8A-I Anschlussprint G8A-K Anschlussprint G8A-T Technischer Support 1.0/0709... -
Seite 4: Übersetzung - Fachbegriffe
Übersetzung - Fachbegriffe G8-AUD Übersetzung - Fachbegriffe Englischer Begriff Deutsche Übersetzung Application Anwendung Central Configuration Tool Communication Server Intercom Server, Zentrale einer Sprechanlage Converter Umwandler, z.B. zum Umwandeln von Daten von einem in einen anderen Standard Duplex Bei Intercom-Systemen: Sprachkommunikation in beiden Richtungen, wobei die lautere Signal- quelle (üblicherweise die sprechende Person) die Richtung der Sprechverbindung bestimmt... -
Seite 5: Planungshinweise
Planungshinweise Planungshinweise Die digitale Audio-Recording-Karte G8-AUD für die Intercom-Server GE 800 und GE 300 verfügt über zwei oder vier analoge, bidirektionale Kanäle (Ein- und Ausgänge). Die Karte ist kompatibel zu Audiocom und kann zur Kopplung an verschiedene ELA- oder Funksysteme verwendet werden. Alle Ein- und Ausgänge verfügen über eine Pegelanpassung sowie über einen Graphic Equalizer zur... -
Seite 6: Systemanforderungen
Intercom Server Software min. PRO 800 1.0 Konfigurationssoftware min. CCT 800 1.0 Für Intercom Server GE 300 wird ein Interfacegehäuse GEI 300 benötigt Zum Anschließen der G8-AUD können verschiedene Anschlussprints verwendet werden. Diese Anschlussprints sind nicht im Lieferumfang enthalten und müssen extra bestellt werden. Technische Daten... -
Seite 7: Installation
Diese Anschlussprints sind nicht im Lieferumfang enthalten und müssen extra bestellt werden. Anschlussprint G8A-I Der Anschlussprint G8A-I für eine einzelne G8-AUD verfügt über einen 37 poligen D-Submin Stecker. Für die Verbindung zum Verteiler sind vorkonfektionierte Kabel verfügbar: X-ASK32/5: 32-poliges Anschlusskabel, 5m X-ASK32/10: 32 poliges Anschlusskabel, 10m Audiokanäle... -
Seite 8: Anschlussprint G8A-T
G8-AUD Anschlussprint G8A-T Für zwei G8-AUD in nebeneinanderliegenden Einschüben kann ein gemeinsamer Anschlussprint ver- wendet werden. Der Anschlussprint G8A-T ist mit einem 37 poligen D-Submin Stecker bestückt und be- legt auf der Rückseite des Gehäuses zwei Steckplätze. Für die Verbindung zum Verteiler sind vorkon- fektionierte Kabel verfügbar:... -
Seite 9: Anschluss Ge 800
Gehäuse GE 800. Anschluss GE 300 Für die Verwendung einer G8-AUD bei einer GE 300 wird ein Interfacegehäuse GEI 300 benötigt. Die digitale Audio-Recording-Karte kann dabei in den Einschüben 11 und 12 verwendet werden. Das Interfacegehäuse GEI 300 (bietet Platz für 2 Karten) wird an den Erweiterungsstecker der GE 300 angeschlossen oder, wenn dort ein Erweiterungsgehäuse GEZ 300 angeschlossen ist, an den... -
Seite 10: Configuration Cct
Wird der Empfänger aufgezeichnet und es ist kein Recorder frei, wird der Sammelruf, Gruppenruf oder Alarm trotzdem gestartet. Achtung: Das Aufzeichnen mit der Funktion „Empfang mehrerer Funkkanäle“ ist mit der G8-AUD Karte nicht möglich. Es wird immer nur der erste Kanal, auf den zuschaltet wird, aufgenommen. Parallel schalten von Recordern Im Feld Parallel zu kann ein Master-Recorder definiert werden (standardmäßig die eigene Rufnum-... -
Seite 11: Einschränkungen Bei Aufnahme Im Netzwerk
Mehrere / alle Konferenzen sollen aufgezeichnet werden Möglichkeit 1: alle Auslöser werden aufgezeichnet Möglichkeit 2: Recorder-Teilnehmer als Empfänger konfigurieren und aufzeichnen. Ist nur eine G8-AUD Karte vorhanden, werden auch nur die 4 Konferenzen aufgezeichnet, die als erstes gestartet wurden. Sammelruf Ist ein Audiokarten-Teilnehmer als Sammelrufempfänger programmiert (Standard), so wird der Sam-... -
Seite 12: Pegelanpassung
Configuration CCT G8-AUD Pegelanpassung Geräteeigenschaften > AUD > Registerkarte Parameter Hier kann pro Kanal die Pegelanpassung durchgeführt werden. In der Combo-Box Nennpegel Eingang kann der Eingangspegel an den Codec der Karte angepasst werden. In der Combo-Box Nennpegel Ausgang kann der Ausgangspegel an den Recorder angepasst wer- den. -
Seite 13: Ausgabe Von Icx Meldungen
Konferenznummer jeweilige Nummer Ausgänge Auf der Karte G8-AUD befinden sich 4 Signalkontakt-Ausgänge. Die Ausgänge können wie Ausgänge auf einer G8-8E8A verwendet/konfiguriert werden. Wird ein Kanal aufgezeichnet, so kann zusätzlich in der Combo-Box Begleitkontakt (bei Audiokanal - Zuordnung) ein Ausgang ausgewählt werden, der während der Aufzeichnung ge- schlossen wird (z.B. -
Seite 14: Technischer Support
Technischer Support G8-AUD Technischer Support Mehr Informationen über unsere Produkte und Services finden Sie unter: www.software-manuals.com 1.0/0709...
