1

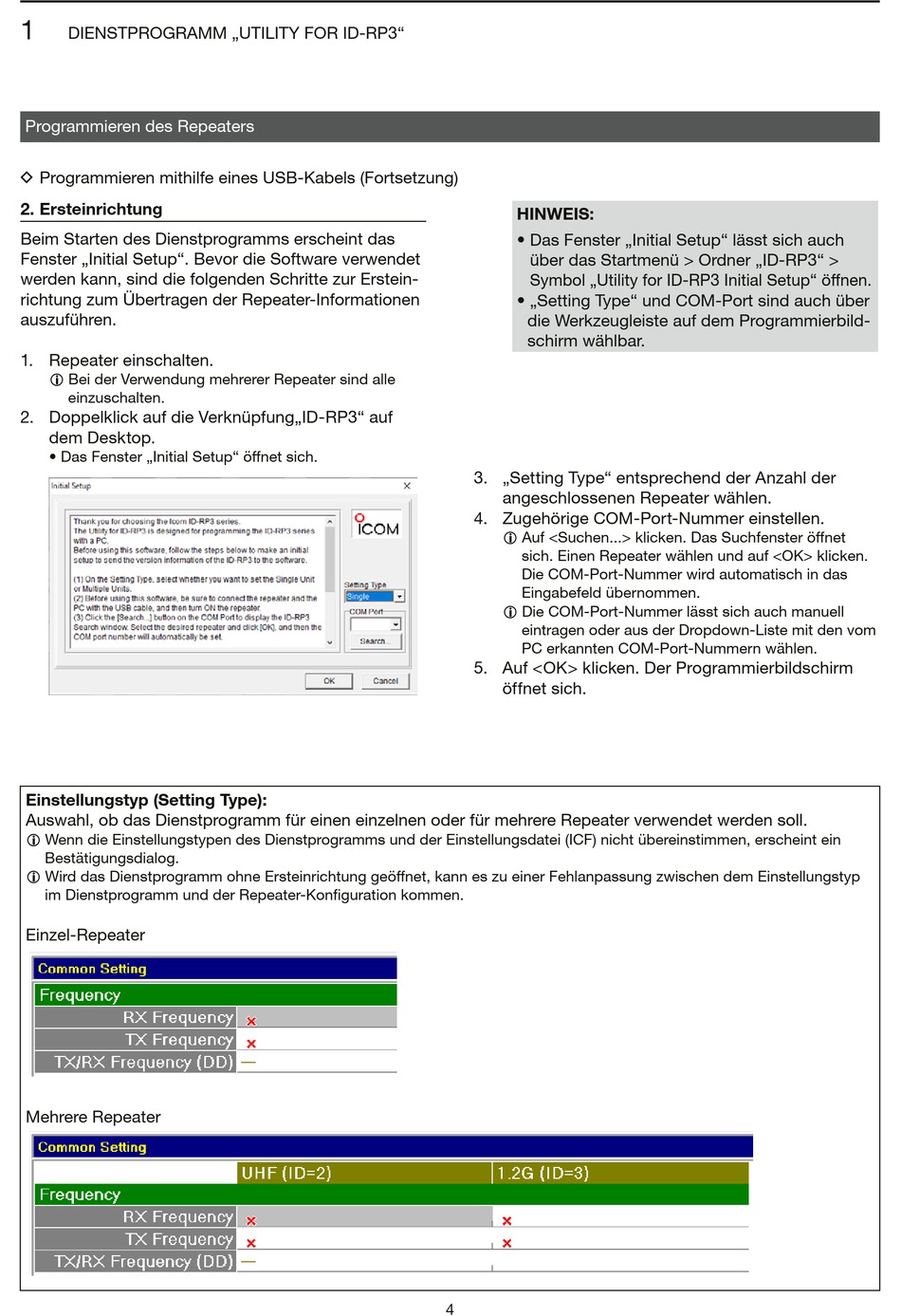

DIENSTPROGRAMM „UTILITY FOR ID-RP3"
Programmieren des Repeaters
D Programmieren mithilfe eines USB-Kabels (Fortsetzung)
2. Ersteinrichtung
Beim Starten des Dienstprogramms erscheint das
Fenster „Initial Setup". Bevor die Software verwendet
werden kann, sind die folgenden Schritte zur Erstein-
richtung zum Übertragen der Repeater-Informationen
auszuführen.
1. Repeater einschalten.
L Bei der Verwendung mehrerer Repeater sind alle
einzuschalten.
2. Doppelklick auf die Verknüpfung„ID-RP3" auf
dem Desktop.
• Das Fenster „Initial Setup" öffnet sich.
Einstellungstyp (Setting Type):
Auswahl, ob das Dienstprogramm für einen einzelnen oder für mehrere Repeater verwendet werden soll.
L Wenn die Einstellungstypen des Dienstprogramms und der Einstellungsdatei (ICF) nicht übereinstimmen, erscheint ein
Bestätigungsdialog.
L Wird das Dienstprogramm ohne Ersteinrichtung geöffnet, kann es zu einer Fehlanpassung zwischen dem Einstellungstyp
im Dienstprogramm und der Repeater-Konfiguration kommen.
Einzel-Repeater
Mehrere Repeater
HINWEIS:
• Das Fenster „Initial Setup" lässt sich auch
über das Startmenü > Ordner „ID-RP3" >
Symbol „Utility for ID-RP3 Initial Setup" öffnen.
• „Setting Type" und COM-Port sind auch über
die Werkzeugleiste auf dem Programmierbild-
schirm wählbar.
3. „Setting Type" entsprechend der Anzahl der
angeschlossenen Repeater wählen.
4. Zugehörige COM-Port-Nummer einstellen.
L Auf <Suchen...> klicken. Das Suchfenster öffnet
sich. Einen Repeater wählen und auf <OK> klicken.
Die COM-Port-Nummer wird automatisch in das
Eingabefeld übernommen.
L Die COM-Port-Nummer lässt sich auch manuell
eintragen oder aus der Dropdown-Liste mit den vom
PC erkannten COM-Port-Nummern wählen.
5. Auf <OK> klicken. Der Programmierbildschirm
öffnet sich.
4
