DIENSTPROGRAMM „UTILITY FOR ID-RP3"

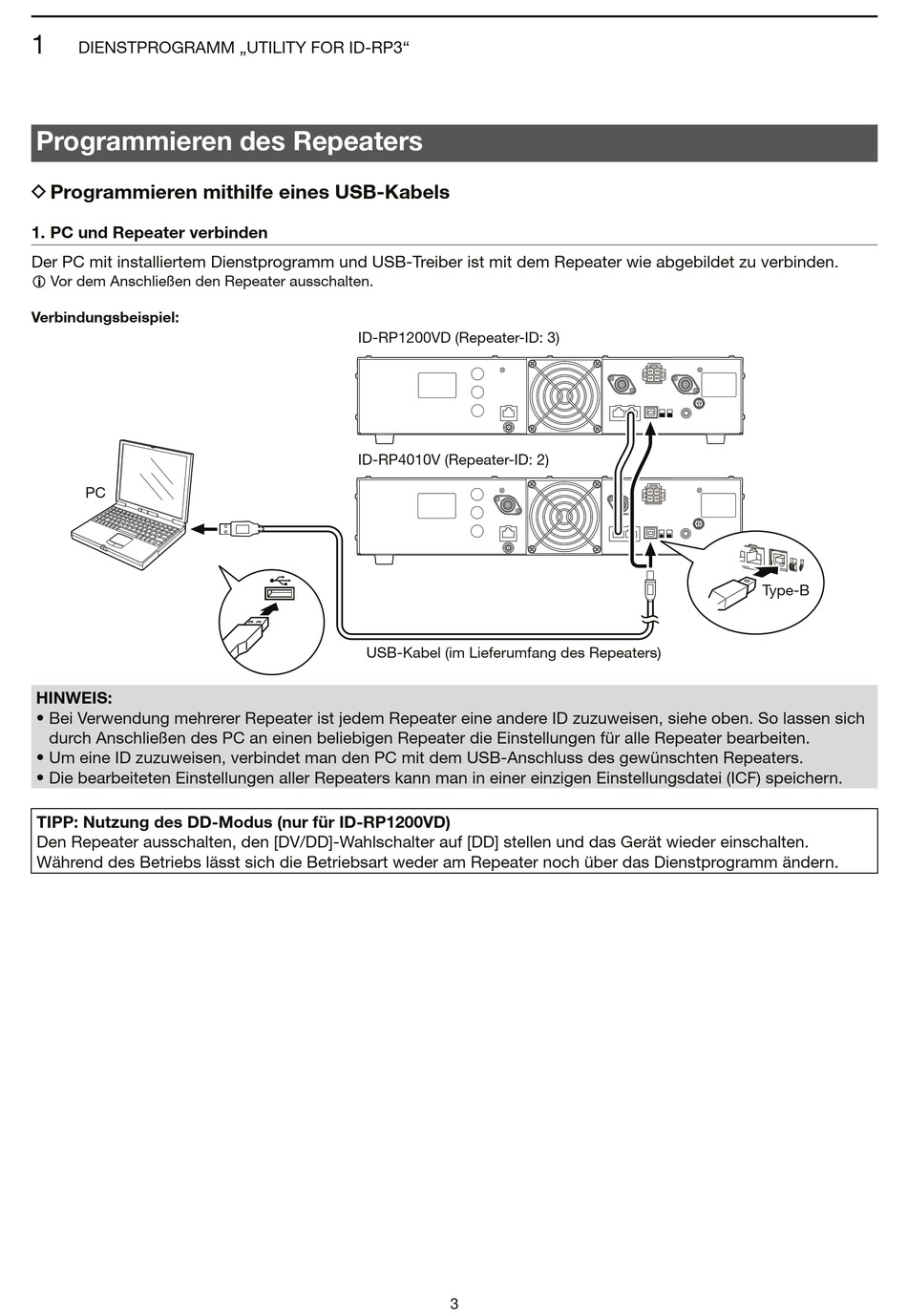

Programmieren des Repeaters
D Programmieren mithilfe eines USB-Kabels
1. PC und Repeater verbinden
Der PC mit installiertem Dienstprogramm und USB-Treiber ist mit dem Repeater wie abgebildet zu verbinden.
L Vor dem Anschließen den Repeater ausschalten.
Verbindungsbeispiel:
PC
HINWEIS:
• Bei Verwendung mehrerer Repeater ist jedem Repeater eine andere ID zuzuweisen, siehe oben. So lassen sich
durch Anschließen des PC an einen beliebigen Repeater die Einstellungen für alle Repeater bearbeiten.
• Um eine ID zuzuweisen, verbindet man den PC mit dem USB-Anschluss des gewünschten Repeaters.
• Die bearbeiteten Einstellungen aller Repeaters kann man in einer einzigen Einstellungsdatei (ICF) speichern.
TIPP: Nutzung des DD-Modus (nur für ID-RP1200VD)
Den Repeater ausschalten, den [DV/DD]-Wahlschalter auf [DD] stellen und das Gerät wieder einschalten.
Während des Betriebs lässt sich die Betriebsart weder am Repeater noch über das Dienstprogramm ändern.
ID-RP1200VD (Repeater-ID: 3)
ID-RP4010V (Repeater-ID: 2)
USB-Kabel (im Lieferumfang des Repeaters)
3
Type-B
