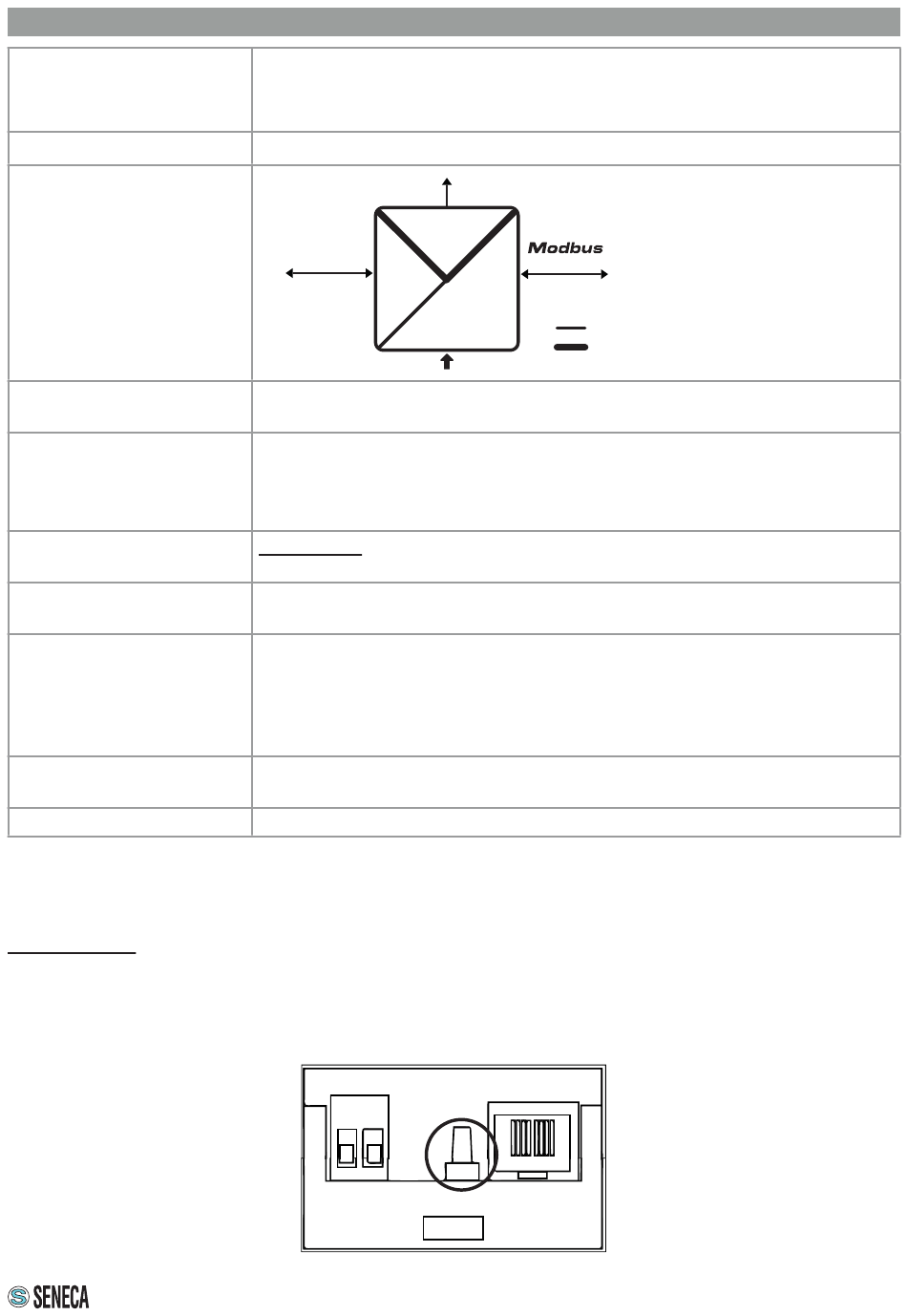

TECHNISCHE SPEZIFIKATIONEN

NORMEN
STROMVERSORGUNG
ISOLIERUNG
ANSCHLÜSSE
UMGEBUNGSBEDINGUNGEN
KOMMUNIKATIONSPORTS
PROTOKOLLE
PORT M-Bus
KONFIGURATION
MONTAGE
Neustart-Taste:
Die Neustart-Taste ist zwischen dem DIP-Switch SW1 und dem Ethernet-Anschluss positioniert.
Für einen Neustart des Geräts muss nur die Taste 5 Sekunden lang betätigt werden.
Loslassen, wenn alle LEDs aufleuchten.
EN61000-6-4 Störaussendung für Industriebereiche.
EN61000-6-2 Störfestigkeit für Industriebereiche.
EN60950-1 Sicherheit.
Spannung: 11 – 40 Vdc, 19 - 28 Vac, 50 - 60 Hz; Aufnahme: P max.: 3,8 W.
MeterBUS
POWER
SUPPLY
Abnehmbare Zweiwegeschraubklemmen, Abstand 5 mm bei Kabelquerschnitt von max. 2,5 mm²
Ethernet-Verbinder RJ45
Betriebstemperatur: von -25 °C bis +65 °C
Feuchtigkeit: 10 % – 90 % nicht kondensierend.
Lagerungstemperatur: von -30 °C bis +85 °C
Schutzgrad: IP20
RS232/RS485: an Klemmen;
Ethernet (RJ45): 100 Mbit/s, max. Entfernung 100 m mit Auto-Switch
MeterBUS, ModBUS TCP Server und ModBUS RTU Slave
Für weitere Informationen siehe Benutzerhandbuch.
An Klemmen 1 und 2 (siehe Schaltpläne)
Slave-Anzahl: max. 25.
Geschwindigkeit: 300 – 38 k4 Baud
Spannung: 28 Vdc
max. Länge: 3000 m
Konfiguration und Aktualisierung der FW über Webserver
DIP-Switch
Auf DIN-Schiene IEC EN60715 oder Wandbefestigung
Ethernet
RS485/RS232
500 Vdc
1500 Vdc
